Лазерные технологии в обработке металла продолжают набирать обороты. Мы в Инкор увлеченно следим за инновациями и популяризируем новые решения среди своих клиентов.
Сегодня рассказываем о лазерном оборудовании для обработки стальных труб и профилей, а именно о высокоскоростных лазерных труборезах. Эта мини-статья будет интересна в первую очередь следующим отраслям:
- мебельное производство
- производство сантехнических изделий
- производство прочих транспортных средств - детских колясок, велосипедов и других средств мобильности
- производство фитнес-оборудования и спортинвентаря
- изготовление малых архитектурных форм
Но также высокоскоростные лазерные труборезы найдут применение в множестве других областей, где важна точная, быстрая обработка труб малых диаметров с минимизацией издержек.

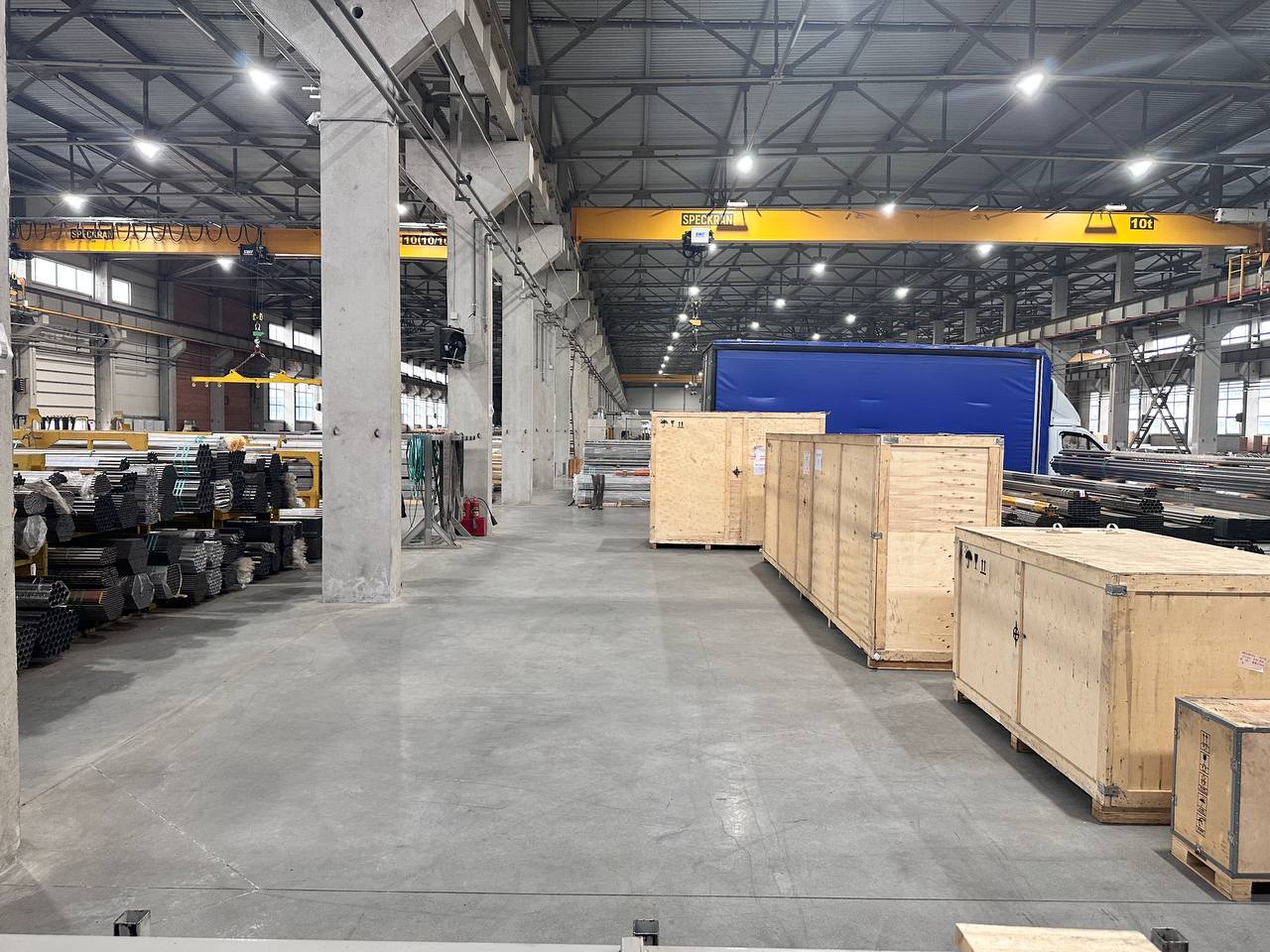

Станок Anji LPC80-A5-AF6000 прибыл к заказчику на производство
Мы в Инкор очень трепетно относимся к выбору производителей оборудования, которое в дальнейшем предлагаем клиентам для решения их задач.
Одним из последних впечатливших нас станков стал высокоскоростной лазерный труборез производства Anji Jinke. Это модели серии LPC, которая предлагает уникальные преимущества для повышения производительности и эффективности процессов резки. Эти станки разработаны специально для скоростной и обработки труб малого диаметра, обеспечивая значительное сокращение времени выполнения операций.
Уникальные особенности серии LPC
- Скорость обработки заготовок в 3 раза выше в сравнении с универсальными труборезами!
- Экономия материалов: минимальный остаток ≥50 мм, цанговый патрон и уникальные захваты предупреждают замятия и деформацию тонкостенных малых труб.
- Автоматизация процессов: возможность работы в автоматическом режиме без участия оператора. 1 оператор может обслуживать до 3-х таких труборезов одновременно, т.к. запуск цикла обработки пачки трубы происходит с одного касания - процесс непрерывный.
- Передовая технология: использование пневмозахвата или уникального сервозахвата для вытягивания трубы в зону резки. Всё это обеспечит точную геометрию реза, а во втором случае технология дополнительно выравнивает естественные изгибы трубы.
- Интуитивно понятное программное обеспечение: TubeCUT — специализированное ПО для профессиональной резки труб. По умолчанию поддерживает систему автоматической раскладки без необходимости установки дополнительных программ.
Рассмотрим модели скоростных труборезов подробнее и возможно здесь вы найдете решение для своего производства:

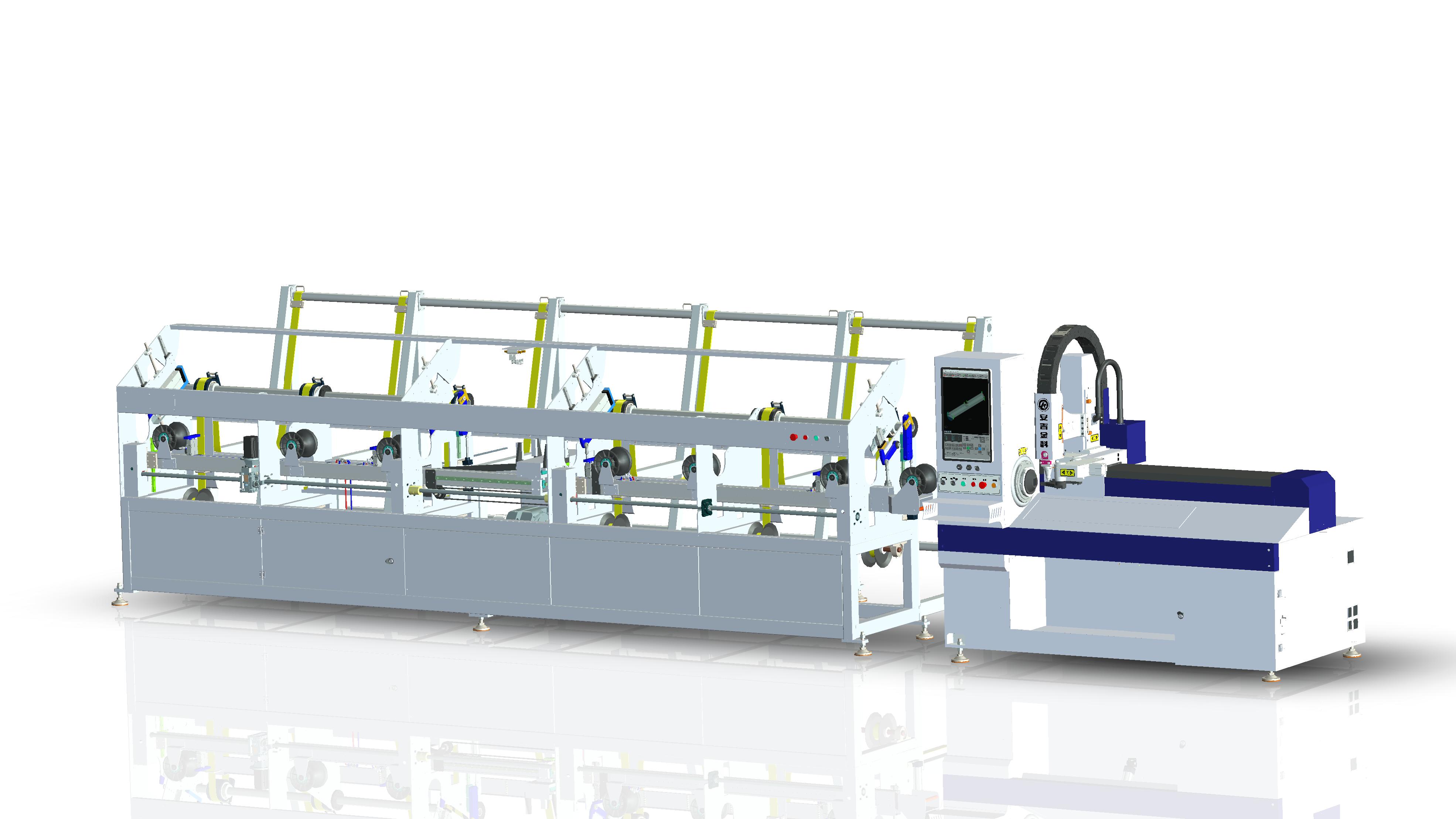

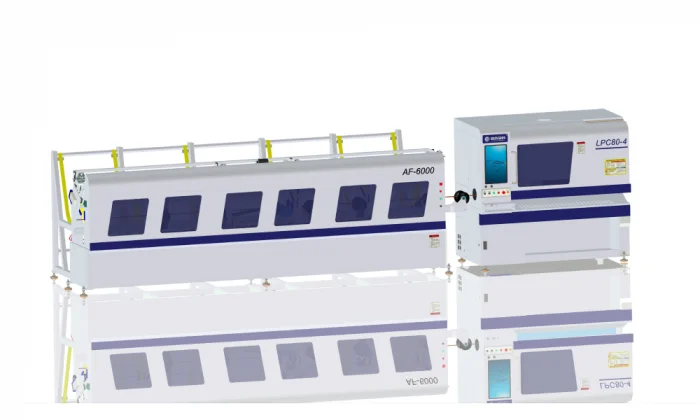

LPC-A4/B4 C ПНЕВМОЗАХВАТОМ и АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ ТРУБЫ
- Идеальное решение для быстрой обработки труб малого и среднего диаметра от 13 до 110 мм.
- В труборезах данной серии используется цанговый патрон, позволяющий удерживать заготовку с высокой точностью без люфтов и деформаций, или универсальный патрон, не требующий дополнительной оснастки при смене диаметров обрабатываемых труб.
- Вытягивание трубы в зону резки за счет пневмозахвата - отличительная особенность LPC-A4/B4 от привычных лазерных труборезов.
Основные характеристики LPC-A4/B4:
- Лазерный источник: Raycus
- Режущая голова: Ospri
- Мощность лазера, Вт—1500/2000/3000
- Диаметр обработки труб, мм—13-110
- Длина трубы, мм—5000-7000
- Ход по оси X/Y/Z, мм—950/50/100
- Максимальная скорость холостого хода, м/мин – 96
- Максимальная скорость вращения патрона, об/мин – 150
- Скорость подачи трубы, сек – 5-6
- Максимальный вес загрузки системы автоподачи, кг – 1500 кг

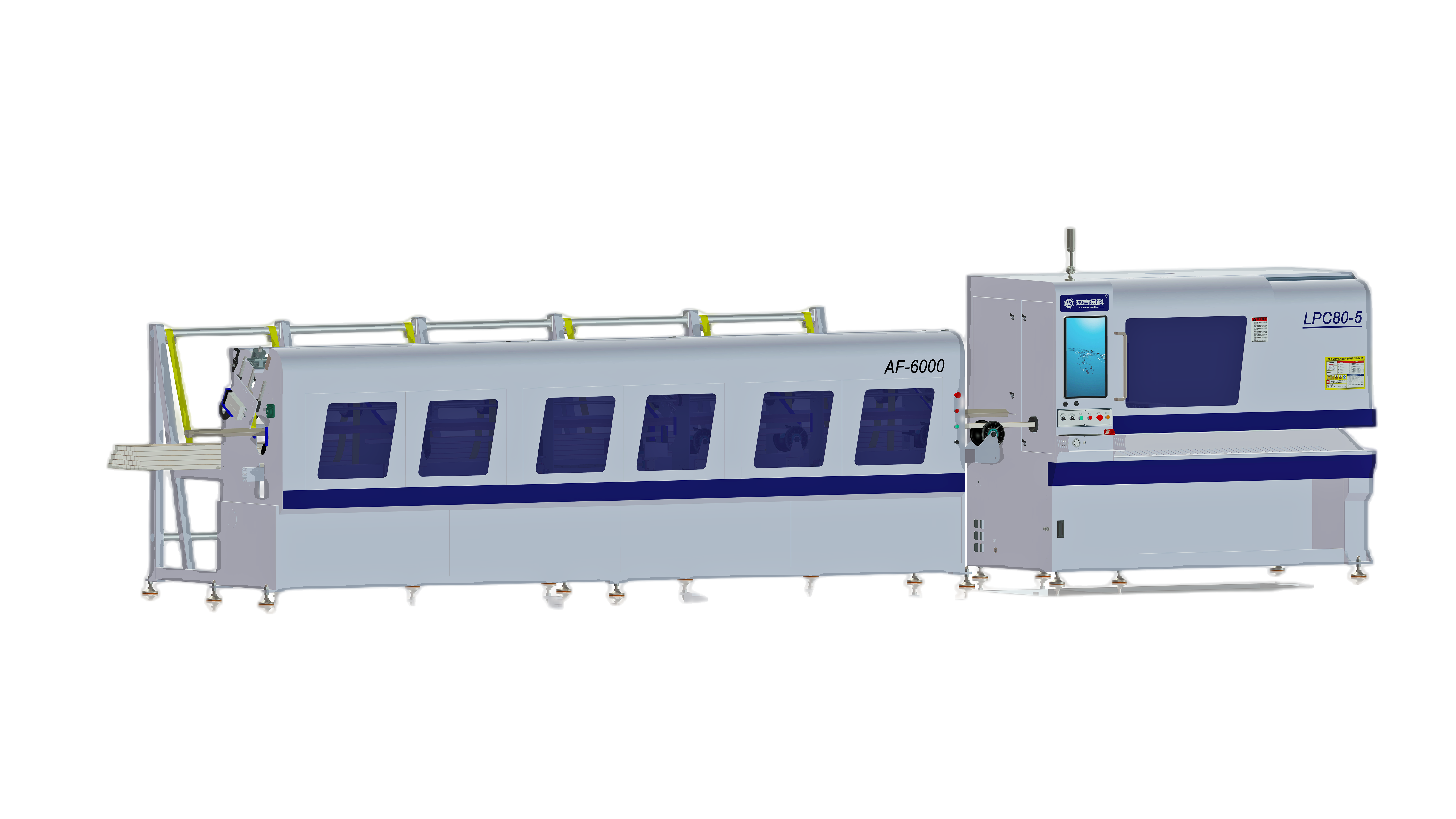

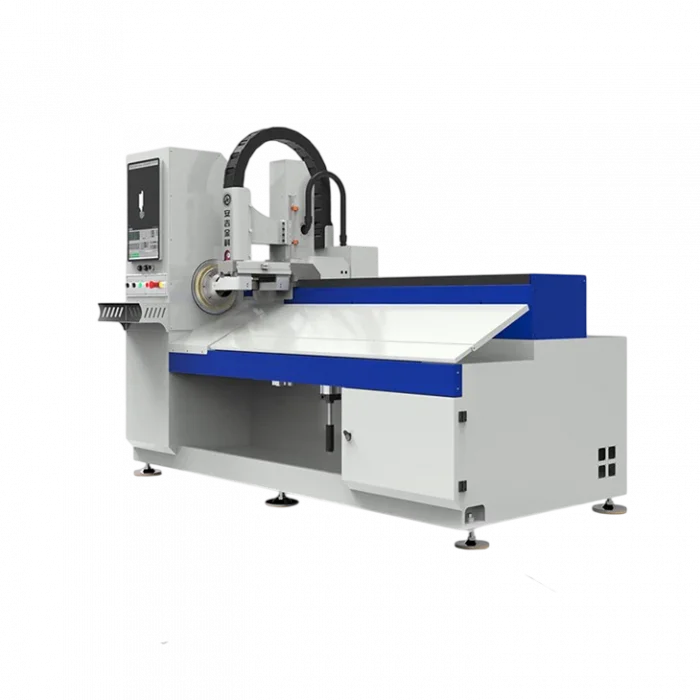

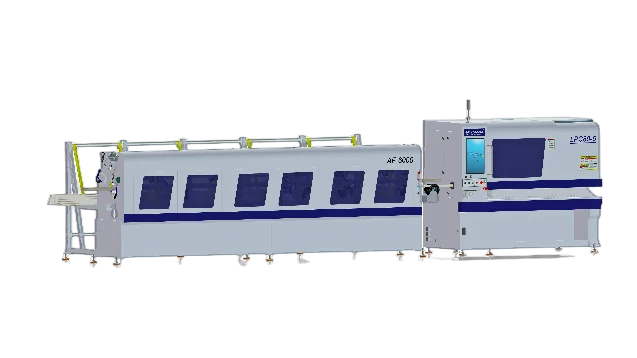

LPC-A5/B5 C СЕРВОЗАХВАТОМ и АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ ТРУБЫ
Эта модель особенно популярна среди мебельных производств, где требуется обрабатывать большие объемы малых труб с высокой точностью. В наших кейсах на такие производства приобретают от 2-3-х единиц таких станков, и с их обслуживанием вполне справляется один оператор.Труборезы серии LPC-A5/B5 являются оптимальным выбором для решения задач по быстрой и точной обработке труб с необходимостью вырезания отверстий на профильной трубе малого и среднего диаметра от 13 до 80 мм.

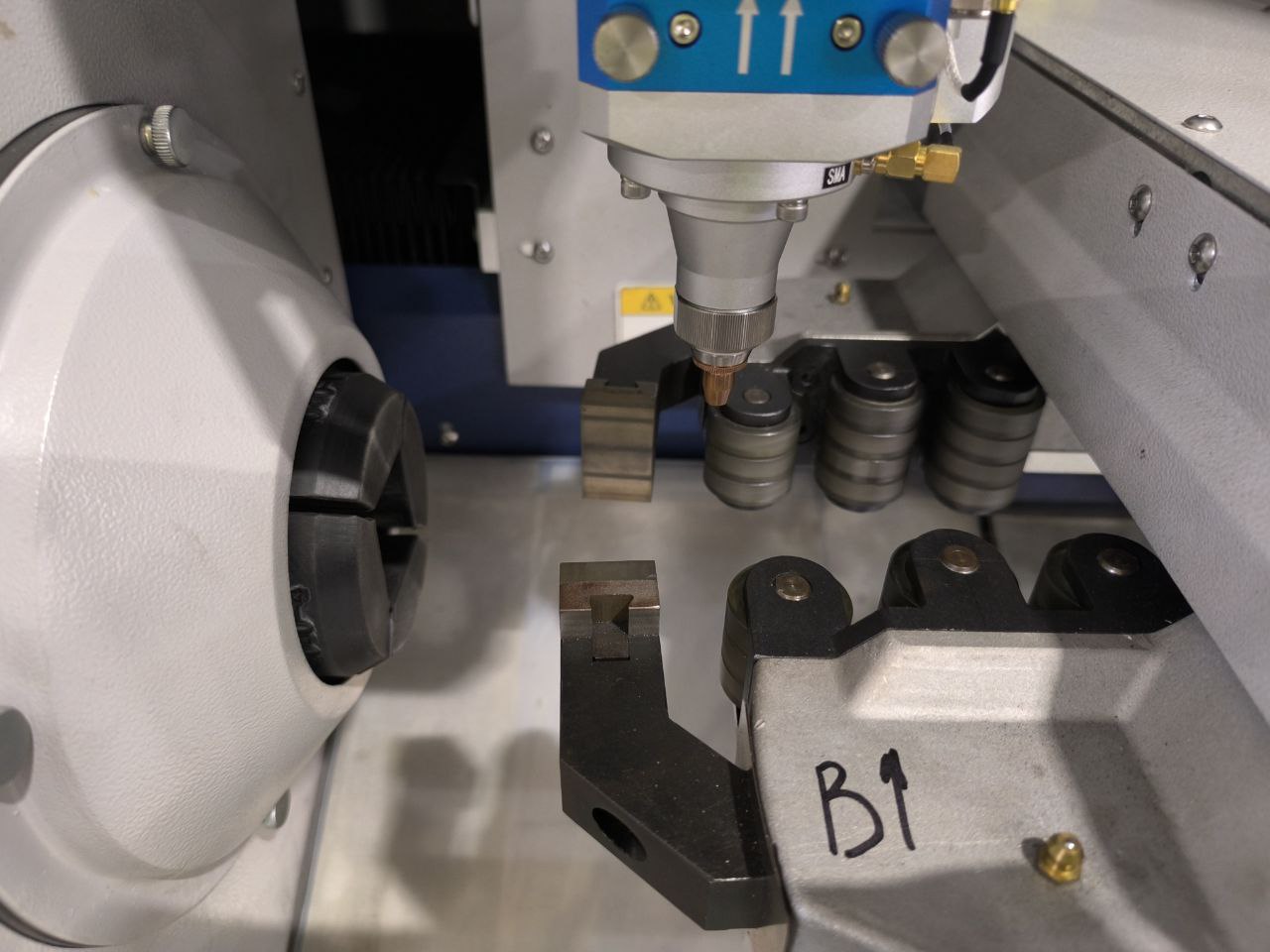

Такая модель отличается от первой уникальной технологией сервозахвата. Сервозахват дополнительно выравнивает естественные изгибы трубы, что также положительно сказывается на точности, благодаря наличию роликов и длинной области удержания. А за счет точной настройки усилия сжатия, сервозахват предупреждает появление следов замятий от схватов, с чем часто приходится сталкиваться в универсальных труборезах. На моделях LPC A5/B5 резка осуществляется с полным ходом с поддержкой трубы по центру для исключения деформаций, т.е. обработать трубу лазером можно на всю длину вытягивания - до 1300 мм.

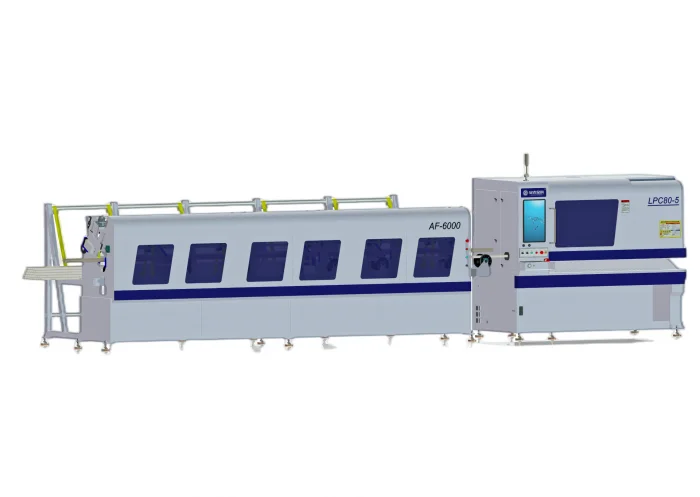

Модель LPC80-A5-AF6000 мы также предложили нашему клиенту со сложным запросом по «чистой» обработке плоскоовальной трубы. Скоростной труборез Anji отлично справился с задачей, сдачу по детали с резкой плоскоовальной трубы можно увидеть в нашем блоге.
Основные характеристики LPC-A5/B5
- Лазерный источник: Raycus
- Режущая голова: Ospri
- Мощность лазера, Вт: 1500/2000/3000
- Диаметр трубы, мм: 13-85
- Длина трубы, мм: 5000-7000
- Ход по оси X/Y/Z, мм: 1300/50/100
- Максимальная скорость холостого хода, м/мин – 96
- Максимальная скорость вращения патрона, об/мин – 300
- Скорость подачи трубы, сек – 5-6
- Максимальный вес загрузки системы автоподачи, кг – 1500 кг
Система автоматической загрузки трубы: преимущества и особенности
- Система автоматической загрузки трубы существенно повышает скорость работы станка, позволяя сократить время обработки. При выполнении резки пачки трубы может быть сэкономлено до часа по сравнению с универсальными труборезами, оснащенными задним патроном: скорость подачи новой трубы составляет от 2-х до 6-ти секунд!
- Запатентованная технология автоматической стойки подачи трубы настраивается в соответствии с 3D моделью, загруженной в программное обеспечение, что значительно упрощает обработку прямоугольных труб. Положение трубы определяется автоматически, что повышает точность и эффективность процессов резки прямоугольных труб.
- Опционально автоматическую загрузку можно заменить на полуавтоматическую или ручную стойку подачи. Ручная стойка подачи дает возможность обрабатывать трубу диаметром от 6 мм, а также фасонный прокат – уголки, швеллеры, балки.
Заключение
Труборезы серии LPC от Anji Jinke являются отличным примером того, как передовые технологии и инновационный подход к разработке оборудования могут значительно повысить эффективность производственных процессов. Эти станки не только позволяют сократить время обработки и минимизировать отходы, но и упрощают управление производственными процессами благодаря высокой степени автоматизации и удобному программному обеспечению. Мы уверены, что оборудование от Anji Jinke станет надежным помощником для наших клиентов и поможет им достичь новых высот в своем бизнесе.
А чтобы подобрать подходящее оборудование под ваши задачи и производство, обращайтесь к нашим специалистам отдела листообрабатывающего оборудования, мы не только расскажем, но и продемонстрируем вам оборудование в работе на реальном производстве!
