Датчик с кинематическим механизмом для наладки инструмента
Датчики инструмента Renishaw в Санкт-Петербурге
Устройства автоматической наладки инструмента Renishaw для станков с ЧПУ. Проводные (TS27R, RP3), оптические (OTS) и радиочастотные (RTS) датчики для контроля длины, радиуса и износа инструмента непосредственно на станке. Точность ±0,2 мкм, поставка по всей России.
Датчики инструмента Renishaw в компании «ИНКОР» в Санкт-Петербурге
Компания «ИНКОР» поставляет датчики инструмента Renishaw — прецизионные устройства для автоматической наладки и контроля режущего инструмента непосредственно на станке с ЧПУ. В отличие от измерительных щупов, которые определяют координаты заготовки, датчики инструмента измеряют сам инструмент: его длину, радиус, износ и положение относительно шпинделя.
Применение датчиков инструмента позволяет автоматизировать процесс наладки, исключить ручной ввод корректоров, контролировать износ инструмента в процессе обработки и компенсировать его автоматически. Это сокращает время наладки в 10–20 раз, исключает брак из-за ошибок оператора и обеспечивает стабильное качество деталей от первой до последней в партии. В каталоге представлены проводные (TS27R, RP3), оптический (OTS) и радиочастотный (RTS) датчики.
Типы датчиков инструмента Renishaw
Выбор типа датчика зависит от размера рабочей зоны станка, количества инструмента в магазине, условий эксплуатации (наличие СОЖ, стружки, вибрации) и требований к производительности.
| Параметр | Проводные датчики | Оптический датчик | Радиочастотный датчик |
|---|---|---|---|
| Модели Renishaw | TS27R, RP3 | OTS | RTS |
| Способ передачи сигнала | Проводное подключение | Инфракрасный оптический сигнал | Радиоканал (метод частотных скачков) |
| Рабочий диапазон | Ограничен длиной кабеля | До 5 м | До 15 м |
| Устойчивость к помехам | Максимальная | Требует прямой видимости | Высокая (работает через препятствия) |
| Питание | От станка | Батареи (до 730 дней ожидания) | Батареи (до 600 дней ожидания) |
| Совместимые интерфейсы | MI 8-4, HSI, TSI 2/3 | OMI-2, OMI-2T | RMI-Q |
| Применение | Компактные станки, токарные центры, бюджетные решения | Вертикальные обрабатывающие центры, небольшие рабочие зоны | Крупногабаритные станки, горизонтальные центры, сложные условия |
Преимущества датчиков инструмента Renishaw
Автоматизация наладки
Полностью автоматическое измерение длины и радиуса инструмента без участия оператора.
- Автоматический ввод корректоров
- Исключение ручных ошибок
- Сокращение времени наладки в 10–20 раз
- Быстрая смена инструмента в магазине
Контроль износа инструмента
Автоматическая компенсация износа в процессе обработки для стабильного качества.
- Измерение износа между операциями
- Автоматическая коррекция корректоров
- Предупреждение о критическом износе
- Стабильное качество от первой до последней детали
Прецизионная точность
Кинематическая конструкция обеспечивает повторяемость измерений на уровне микрон.
- Повторяемость ±0,2 мкм (1D)
- Защита от перегрузок
- Работа в условиях СОЖ и стружки
- Стабильность показаний в течение всего срока службы
Области применения датчиков инструмента
Многоинструментальная обработка, автоматическая компенсация износа фрез и резцов
Серийное производство, контроль износа инструмента между деталями, статистическое управление
Обработка титана и жаропрочных сплавов, контроль износа при высоких нагрузках
Многопереходная обработка, контроль геометрии сложного инструмента, чистовая обработка
Обработка имплантов и хирургического инструмента с высочайшей точностью
Автоматический контроль инструмента между партиями, минимизация брака
Подбор датчика инструмента под ваш станок
Компания «ИНКОР» поставляет датчики инструмента Renishaw в наличии и под заказ. Для точного подбора необходимо знать модель и тип станка, систему ЧПУ (Fanuc, Siemens, Mitsubishi и др.), размеры рабочей зоны, компоновку оборудования и условия эксплуатации — наличие СОЖ, стружки, вибраций и ограничений по передаче сигнала.

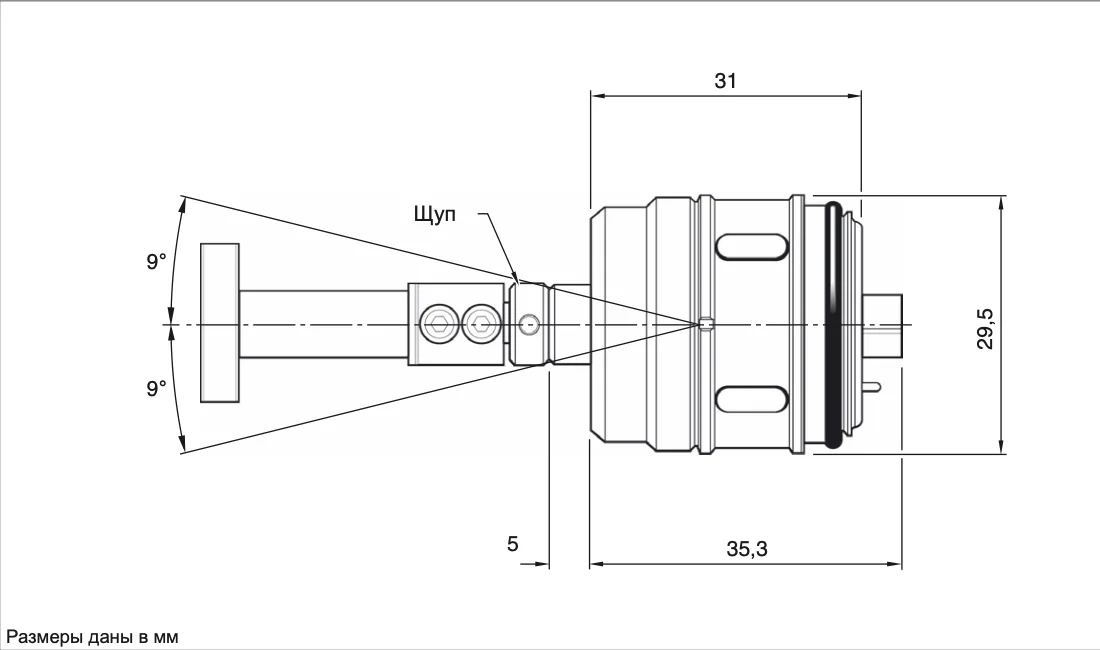

Наши инженеры подберут подходящее решение: TS27R — для обрабатывающих центров с проводным подключением, RP3 — для систем измерения инструмента на токарных станках, OTS — с оптической передачей сигнала, RTS — с радиопередачей для станков, где прямая оптическая видимость затруднена. Комплектация определяется выбранной системой и может включать датчик, щуп, приёмное и интерфейсное оборудование, а также средства интеграции с системой ЧПУ.
Условия поставки датчиков инструмента
- Поставка в наличии и под заказ
- Полный ассортимент Renishaw
- Подбор под конкретную модель станка
- Монтаж и пусконаладочные работы
- Интеграция с системой ЧПУ
- Обучение операторов и наладчиков
- Гарантийное обслуживание 24 месяца
- Постгарантийный сервис и диагностика
- Поставка запасных частей и аккумуляторов
- Доставка по всей России
Частые вопросы о датчиках инструмента
Чем датчик инструмента отличается от измерительного щупа?
Это устройства для разных задач. Измерительный щуп обычно устанавливается в шпинделе и используется для привязки и контроля заготовки. Датчик инструмента устанавливается в рабочей зоне станка или на измерительном рычаге и служит для измерения длины и диаметра инструмента, контроля его износа и обнаружения поломки. Совместное применение этих систем позволяет автоматизировать наладку и контроль технологического процесса.
Какие задачи решает датчик инструмента?
Датчики инструмента позволяют автоматизировать измерение длины и диаметра инструмента, вводить коррекции в систему ЧПУ, контролировать изменение размеров вследствие износа и обнаруживать поломку. Измерительные циклы могут выполняться автоматически между операциями или в заданные моменты технологического процесса. Это сокращает время ручной наладки и снижает риск ошибок оператора.
Какой датчик выбрать: проводной, оптический или радиочастотный?
Выбор зависит от типа станка, размеров рабочей зоны и способа передачи сигнала. TS27R — проводной датчик для обрабатывающих центров; RP3 применяется преимущественно в измерительных рычагах токарных станков. OTS использует оптическую передачу сигнала с рабочей дальностью до 5 м и требует оптической видимости между элементами системы. RTS использует радиоканал с дальностью до 15 м и не требует прямой оптической видимости.
Совместимы ли датчики Renishaw с моим станком?
Совместимость определяется моделью станка, системой ЧПУ и доступными интерфейсами. Решения Renishaw могут интегрироваться со станками, оснащёнными системами ЧПУ Fanuc, Siemens, Mitsubishi и другими. Для каждого датчика используется совместимый интерфейс: TS27R — MI 8-4, HSI/HSI-C; RP3 — MI 8-4, TSI 2/3; OTS — OMI-2/OMI-2T; RTS — RMI-Q/RMI-QE. Комплектацию необходимо подбирать для конкретного станка.
Какая точность измерений у датчиков инструмента?
Контактные датчики TS27R, OTS, RTS и RP3 обеспечивают одностороннюю повторяемость до 1,0 мкм (2σ) при условиях испытаний, установленных производителем. Фактические характеристики измерительной системы зависят от модели датчика, способа установки, измерительного цикла и конструкции станка.
Как долго работают батареи в беспроводных датчиках?
Срок службы батарей зависит от модели датчика, типа элементов питания, режима работы и интенсивности использования. Беспроводные OTS и RTS рассчитаны на длительную автономную эксплуатацию и предусматривают индикацию разряда батарей. Проводные TS27R и RP3 не требуют автономных элементов питания.
Подберём датчик инструмента под ваш станок
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель станка, систему ЧПУ и задачи, и подготовит коммерческое предложение с подбором оптимальной модели датчика.
Датчики инструмента Renishaw в Санкт-Петербурге от компании «ИНКОР»
Компания «ИНКОР»поставляет датчики инструмента Renishaw в Санкт-Петербурге — прецизионные системы для автоматической наладки и контроля режущего инструмента на станках с ЧПУ. Оборудование применяется в машиностроении, автомобилестроении, аэрокосмической отрасли, инструментальном производстве, медицинской промышленности и серийном производстве.
В каталоге представлены контактные системы TS27R и RP3, оптический датчик OTS и радиочастотный датчик RTS. Системы позволяют автоматически измерять длину и диаметр инструмента, контролировать его износ и выявлять поломку. Повторяемость отдельных датчиков — до 1,0 мкм (2σ), рабочая дальность RTS — до 15 м. Решения могут интегрироваться со станками, оснащёнными системами ЧПУ Fanuc, Siemens, Mitsubishi и другими.
Компания «ИНКОР» обеспечивает полный цикл работ: от подбора системы под модель станка и технологическую задачу до монтажа, пусконаладки, интеграции с ЧПУ, обучения персонала и сервисного обслуживания. Гарантия — 24 месяца. Наши инженеры помогут подобрать оптимальную конфигурацию датчика для вашего производства.
