Проволочно-вырезные электроэрозионные станки в Санкт-Петербурге
Высокоточные проволочно-вырезные станки (WEDM) серии Baoma DK77 с контроллером BMW-3000 для прецизионной обработки пресс-форм, штампов, калибров и сложных деталей. 15 моделей с рабочим столом от 635×415 до 1400×820 мм, точность ±0.01 мм, шероховатость Ra 0.2 мкм. Гарантия, сервис, пусконаладка.
Проволочно-вырезные электроэрозионные станки в компании «ИНКОР»
Проволочно-вырезной электроэрозионный станок (англ. Wire EDM, WEDM) — это высокоточное оборудование, предназначенное для обработки токопроводящих материалов с помощью тонкой проволоки, выполняющей функцию электрода. Стандартный диаметр применяемой проволоки составляет от 0,1 до 0,3 мм.
Принцип работы
Обработка ведётся в среде деионизированной воды. Между непрерывно движущейся проволокой и заготовкой возникают управляемые электрические разряды, которые послойно удаляют материал с траектории движения инструмента, заданной в системе ЧПУ. Прямой механический контакт инструмента с деталью отсутствует.
Основные преимущества технологии
Высокая точность обработки — до ±0,01 мм.
Низкая шероховатость обработанной поверхности — вплоть до Ra 0,2 мкм.
Полное отсутствие механических напряжений и деформаций в структуре материала детали благодаря бесконтактному методу резания.
Возможность обработки материалов, высокой твердости и трудно поддающихся лезвийной обработке: закалённых сталей, твёрдых сплавов, титана.
Изготовление деталей со сложными криволинейными контурами, включая конические поверхности.
Области применения
Проволочно-вырезные электроэрозионные станки находят широкое применение в следующих областях промышленности:
инструментальное производство — изготовление вырубных штампов, матриц, пуансонов, пресс-форм и иной технологической оснастки;
авиационная и космическая техника — обработка жаропрочных сплавов, лопаток турбин, деталей топливной аппаратуры;
электронная промышленность — изготовление элементов радиоэлектронной аппаратуры, контактных групп, прецизионных деталей приборов;
медицинская техника — производство хирургического инструмента, имплантатов и элементов медицинского оборудования.
Предлагаемое оборудование
Компания «ИНКОР» осуществляет поставки проволочно-вырезных станков с ЧПУ Baoma серии DK77 — одного из ведущих производителей электроэрозионного оборудования КНР. Все станки комплектуются современным контроллером BMW-3000 с русифицированным интерфейсом, автоматической системой заправки проволоки и системой стабилизации параметров качества обработанной поверхности. В каталоге представлено 15 моделей, различающихся размерами рабочего стола и допустимой массой заготовки.
Производители и компоненты
Модели проволочно-вырезных станков Baoma DK77
В каталоге представлено 15 моделей серии DK77, сгруппированных по размеру рабочего стола. Все станки комплектуются контроллером BMW-3000.

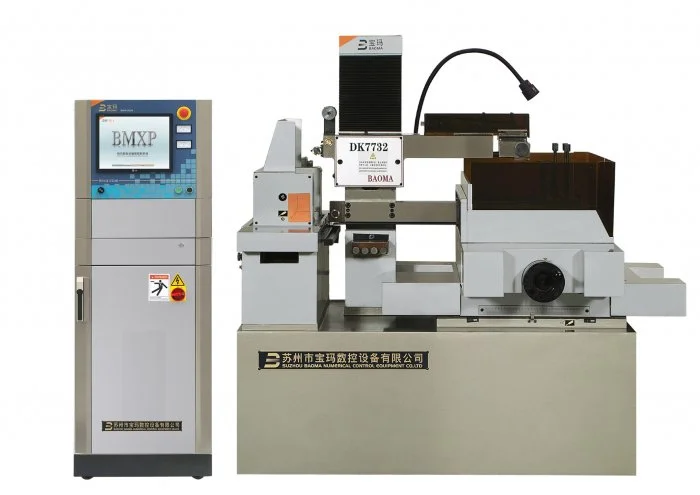

Baoma DK7732 (C / D / F)
Компактная модель для небольших деталей и пресс-форм. Стол 635×415 мм, нагрузка 400 кг. Идеальна для инструментальных цехов.
- Стол: 635×415 мм
- Нагрузка: 400 кг
- Вес станка: 1700 кг
- 3 модификации: C, D, F
Baoma DK7740 (D / F)
Универсальная модель для средних деталей. Стол 785×500 мм, нагрузка 400 кг. Оптимальна для большинства пресс-форм.
- Стол: 785×500 мм
- Нагрузка: 400 кг
- Вес станка: 2000 кг
- 2 модификации: D, F

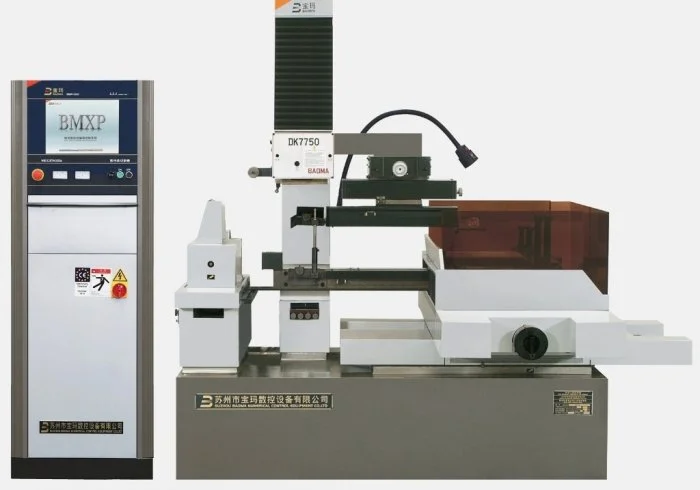

Baoma DK7750 (D / F / R)
Модель среднего размера для крупных деталей. Стол 900×600 мм, нагрузка 800 кг. Модификация R — с конусной резкой.
- Стол: 900×600 мм
- Нагрузка: 800 кг
- Вес станка: 2300 кг
- 3 модификации: D, F, R
Baoma DK7763 (D / F / R)
Большой станок для крупных пресс-форм и штампов. Стол 1100×660 мм, нагрузка 3000 кг. Модификация R — с конусной резкой.
- Стол: 1100×660 мм
- Нагрузка: 3000 кг
- Вес станка: 4500 кг
- 3 модификации: D, F, R

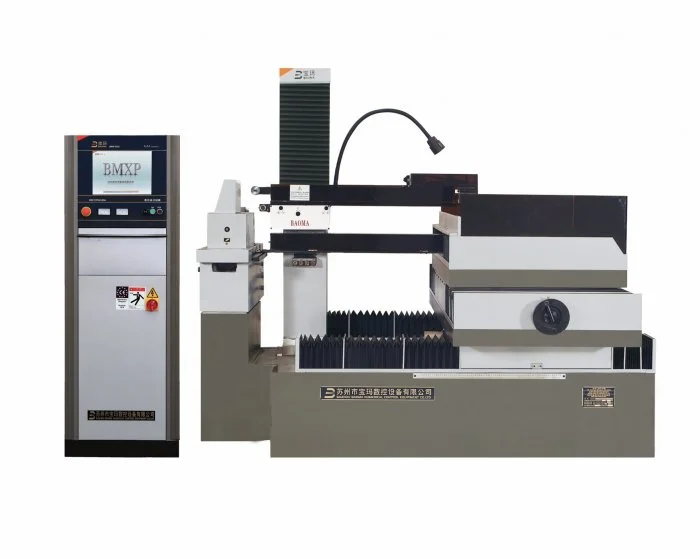

Baoma DK7780 (D / F)
Крупногабаритный станок для больших пресс-форм. Стол 1400×820 мм, нагрузка 5000 кг. Для тяжёлых штампов.
- Стол: 1400×820 мм
- Нагрузка: 5000 кг
- Вес станка: 6700 кг
- 2 модификации: D, F

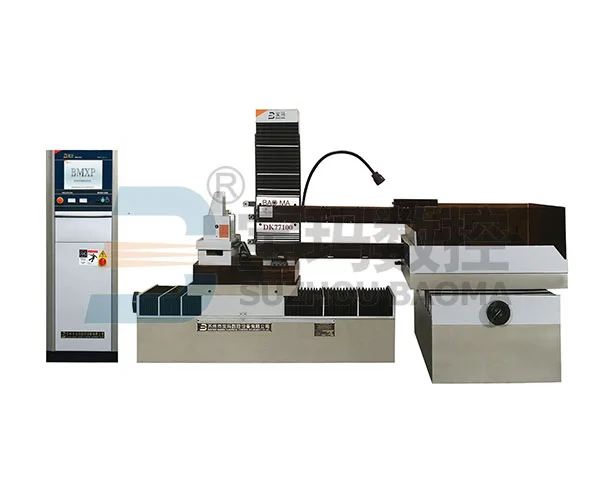

Baoma DK77100 (D / F)
Самая большая модель для особо крупных деталей. Стол 1200×1000 мм, нагрузка 5000 кг. Для тяжёлых пресс-форм.
- Стол: 1200×1000 мм
- Нагрузка: 5000 кг
- Вес станка: 7000 кг
- 2 модификации: D, F
Сравнение моделей Baoma DK77
| Модель | Размер стола, мм | Нагрузка на стол, кг | Вес станка, кг | Модификации |
|---|---|---|---|---|
| DK7732 | 635 × 415 | 400 | 1700 | C, D, F |
| DK7740 | 785 × 500 | 400 | 2000 | D, F |
| DK7750 | 900 × 600 | 800 | 2300 | D, F, R |
| DK7763 | 1100 × 660 | 3000 | 4500 | D, F, R |
| DK7780 | 1400 × 820 | 5000 | 6700 | D, F |
| DK77100 | 1200 × 1000 | 5000 | 7000 | D, F |
???? Обозначения модификаций: C — базовая; D — с УЧПУ; F — расширенная версия УЧПУ; R — с возможностью конусной резки (до ±3°).
Ключевые характеристики при выборе станка
При выборе проволочно-вырезного станка ориентируйтесь на следующие параметры:
- Размер рабочего стола — определяет максимальные габариты обрабатываемой детали (от 635×415 до 1400×820 мм)
- Максимальная нагрузка на стол — от 400 до 5000 кг в зависимости от модели
- Максимальная высота обработки — определяет толщину обрабатываемой детали (обычно 200–500 мм)
- Точность позиционирования — ±0.01 мм (стандарт для всех моделей DK77)
- Шероховатость поверхности — Ra 0.2 мкм (лучший режим), Ra 0.5–1.0 мкм (быстрый режим)
- Скорость обработки — до 120 мм²/мин (зависит от толщины и материала)
- Диаметр проволоки — 0.1–0.3 мм (латунная или оцинкованная)
- Контроллер — BMW-3000 с русским интерфейсом, автоматическая заправка проволоки
- Конусная резка — модификации R (до ±3°) для конусных поверхностей и вытяжек
- Диэлектрик — деионизированная вода с удельным сопротивлением 10 000–40 000 Ом·см
Области применения проволочно-вырезных станков
Матрицы, пуансоны, формообразующие вставки, слайдеры, лифтеры
Матрицы, пуансоны, вырубные ножи, формовочные вставки
Профильные калибры, предельные калибры, шаблоны
Прецизионные зубчатые колёса, шлицевые профили, зуборезный инструмент
Лопатки турбин, детали из жаропрочных сплавов, прецизионные элементы
Хирургические инструменты, импланты, прецизионные детали
Обрабатываемые материалы
Инструментальные стали после закалки (HRC 60+), которые невозможно обрабатывать механически
ВК, ТК, ВК8, Т15К6 — для режущего инструмента, штампов, пресс-форм
ВТ1, ВТ6, ОТ4 — для авиационных и медицинских деталей
Инконель, хастеллой, стеллит — для деталей авиационных двигателей
AISI 304, 316, 321, 420 — для пищевой и медицинской промышленности
Электроды, токопроводящие элементы, декоративные изделия
Почему проволочно-вырезные станки покупают в «Инкор»?
Технический подбор под задачу
Наши инженеры проанализируют ваши детали (материал, точность, размеры), подберут оптимальную модель Baoma DK77 и модификацию (C/D/F/R) под ваши задачи.
Поставка расходных материалов
Поставляем латунную и оцинкованную проволоку, деионизирующие смолы, фильтры, направляющие. Единый поставщик станка и расходников — удобство и гарантия.
Пусконаладка и обучение
Проводим пусконаладку станка, обучение операторов программированию контроллера BMW-3000, настройке режимов резания для разных материалов и толщин.
Сервис по всей России
Собственная сервисная служба с выездом инженеров по всей России, склад запчастей и расходных материалов в Санкт-Петербурге. Гарантия 24 месяца, оперативное реагирование.
Частые вопросы о проволочно-вырезных станках
Чем проволочно-вырезной станок отличается от электроэрозионного копировально-прошивного?
Проволочно-вырезной станок (WEDM) использует тонкую проволоку (0.1–0.3 мм) как электрод для вырезания контуров. Обрабатывает только сквозные контуры (2D и конусные). Обеспечивает высочайшую точность (±0.01 мм) и шероховатость (Ra 0.2 мкм). Копировально-прошивной станок (Sinker EDM) использует формообразующий электрод (медный или графитовый) для создания полостей, карманов, 3D-форм. Обрабатывает глухие полости любой формы. Выбор зависит от задач: для пресс-форм и штампов обычно нужны оба типа станков — проволочно-вырезной для матриц и пуансонов, копировально-прошивной для полостей и 3D-форм.
Какую модель Baoma DK77 выбрать для моих задач?
Выбор модели зависит от размеров ваших деталей: DK7732 (стол 635×415 мм) — для небольших пресс-форм и деталей до 400×300 мм; DK7740 (785×500 мм) — для средних пресс-форм до 600×400 мм; DK7750 (900×600 мм) — для крупных деталей до 700×500 мм; DK7763 (1100×660 мм) — для больших пресс-форм до 900×550 мм; DK7780 (1400×820 мм) — для особо крупных штампов до 1200×700 мм; DK77100 (1200×1000 мм) — для самых крупных деталей. Если нужна конусная резка (вытяжки, конусные поверхности) — выбирайте модификацию R (есть у DK7750 и DK7763).
Что означает буква в названии модели (C, D, F, R)?
Буквы обозначают модификации станка: C — базовая модель с ручной заправкой проволоки (есть только у DK7732); D — модель с улучшенным контроллером и автоматической заправкой проволоки (AWT); F — расширенная версия с дополнительными функциями контроллера, улучшенной стабилизацией процесса; R — модель с возможностью конусной резки (поворотная верхняя головка, угол конуса до ±3°). Модификации R есть у DK7750 и DK7763. Для большинства задач оптимальна модификация D или F.
Можно ли резать закалённую сталь на проволочно-вырезном станке?
Да, это одно из главных преимуществ проволочно-вырезной обработки. Станок обрабатывает любые токопроводящие материалы независимо от их твёрдости: закалённые инструментальные стали (HRC 60+), твёрдые сплавы (ВК, ТК), титан, жаропрочные сплавы. При этом отсутствует механическое воздействие на деталь — нет деформаций, напряжений, нагрева зоны резания (кроме микроскопического слоя). Это критично для прецизионных деталей пресс-форм и штампов, где важна стабильность размеров после термообработки.
Какая точность и шероховатость достижимы на станках Baoma DK77?
Станки Baoma DK77 обеспечивают: Точность позиционирования — ±0.01 мм (в 5 раз выше, чем у механической обработки); Повторяемость — ±0.005 мм; Шероховатость — Ra 0.2 мкм (лучший режим, медленная резка), Ra 0.5 мкм (средний режим), Ra 1.0 мкм (быстрая резка). Для сравнения: механическая фрезерная обработка даёт Ra 1.6–3.2 мкм. Это позволяет получать детали пресс-форм и штампов без дополнительной доводки поверхности.
Что нужно для работы проволочно-вырезного станка?
Для работы станка необходимы: Деионизированная вода — диэлектрик, требуется система деионизации со смолой (удельное сопротивление 10 000–40 000 Ом·см); Латунная или оцинкованная проволока — диаметром 0.1–0.3 мм, расход 1–3 кг в день; Фильтры — для очистки диэлектрика от эрозионного шлама, замена каждые 100–200 часов; Стабилизированное электропитание — станок чувствителен к скачкам напряжения. Мы поставляем все расходные материалы и помогаем организовать рабочее место.
Нужен ли оператор с высокой квалификацией для проволочно-вырезного станка?
Для работы на станке Baoma DK77 достаточно оператора среднего уровня квалификации. Контроллер BMW-3000 имеет интуитивный интерфейс с русским языком, автоматическую заправку проволоки, библиотеку стандартных режимов резания для разных материалов и толщин. Основная задача оператора — загрузка детали, выбор программы, контроль процесса. Сложные операции (оптимизация режимов, программирование сложных контуров) выполняет технолог. Мы проводим обучение персонала 20–40 часов, после которого оператор способен самостоятельно работать на станке.
Есть ли лизинг на проволочно-вырезные станки?
Да, мы сотрудничаем с ведущими лизинговыми компаниями РФ. Поможем оформить сделку с авансом от 10% и сроком до 5 лет. Для государственных предприятий — работа по 44-ФЗ и 223-ФЗ. Также возможна поставка с постоплатой для коммерческих предприятий и ИП. Лизинг доступен для всех моделей Baoma DK77.
Подберём проволочно-вырезной станок под ваши задачи
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит параметры деталей (материал, точность, размеры) и подготовит коммерческое предложение с расчётом оптимальной модели Baoma DK77.
Проволочно-вырезные электроэрозионные станки Baoma DK77 в Санкт-Петербурге от компании «ИНКОР»
Компания «ИНКОР» поставляет проволочно-вырезные электроэрозионные станки (WEDM) Baoma серии DK77 в Санкт-Петербурге — 15 моделей с рабочим столом от 635×415 до 1200×1000 мм и грузоподъёмностью от 400 до 5000 кг. Все станки комплектуются современным контроллером BMW-3000 с русским интерфейсом, автоматической заправкой проволоки, системой стабилизации качества поверхности.
Проволочно-вырезные станки Baoma DK77 обеспечивают точность ±0.01 мм, шероховатость поверхности Ra 0.2 мкм, скорость обработки до 120 мм²/мин. Обрабатывают любые токопроводящие материалы: закалённые стали (HRC 60+), твёрдые сплавы (ВК, ТК), титан, жаропрочные сплавы, нержавейку. Модификации R (у DK7750 и DK7763) позволяют выполнять конусную резку до ±3° для изготовления вытяжек и конусных поверхностей.
Мы помогаем подобрать оптимальное решение: анализируем ваши детали, рассчитываем необходимую модель и модификацию (C/D/F/R), поставляем расходные материалы (проволока, деионизирующая смола, фильтры), проводим пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Подобрать необходимое оборудование для решения ваших производственных задач можно в нашем каталоге. Для получения дополнительной информации вы можете оставить заявку на сайте или позвонить нам.
