Китай
- Гарантия: 24 месяца
- Доставка по России
- ПНР. Обучение: 16 часов
- Сдача по детали
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие

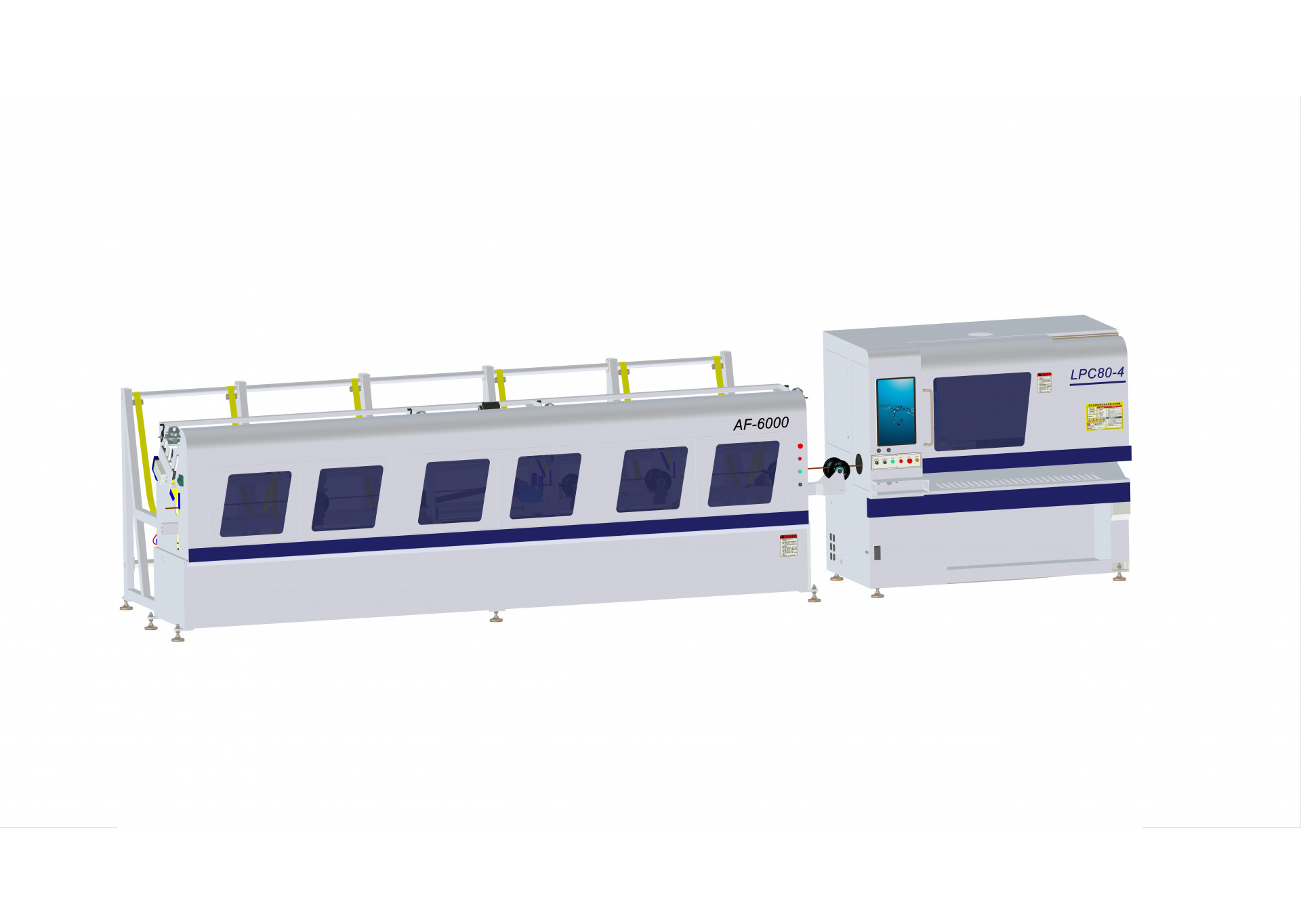

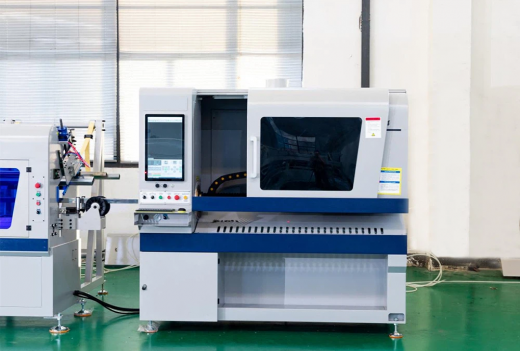

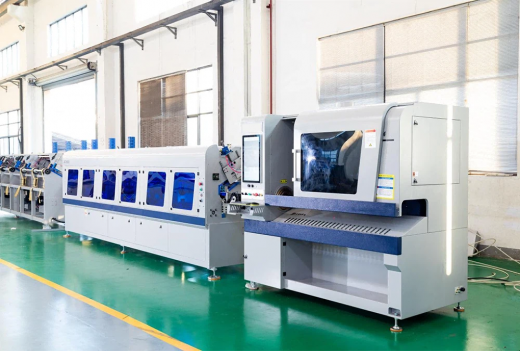

Идеальное решение для быстрой обработки труб малого и среднего диаметра от 13 до 110 мм.
Преимуществом является высокая скорость обработки заготовок с минимальным остатком трубы. Отличительной особенностью от привычных лазерных труборезов является вытягивание трубы в зону резки за счет пневмозахвата.
Полностью автоматическая подача трубы.
-
Обработка пачки трубы с одного касания: не требует дополнительной настройки стойки подачи трубы.
-
Запатентованная технология: автоматическая стойка подачи трубы настраивается самостоятельно, согласно 3D модели, загруженной в ПО. Положение трубы определяется автоматически, что упрощает обработку прямоугольных труб.
В труборезах данной серии используется цанговый патрон, позволяющий удерживать заготовку с высокой точностью без люфтов и деформаций, или универсальный патрон, не требующий дополнительной оснастки при смене диаметров обрабатываемых труб.

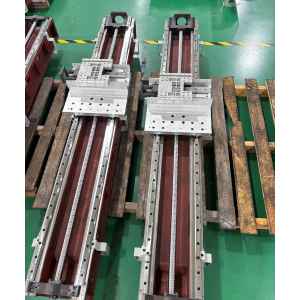

станина
Механическая часть лазерного станка отвечает за перемещение по осям X, Y и Z, включая рабочую платформу резки. Устойчивость станка имеет решающее значение, так как она напрямую влияет на точность резки.
Все части, где происходит перемещение изготовлены из цельно литого металла. Что гарантирует отсутствие вибраций, и высокую точность перемещений.

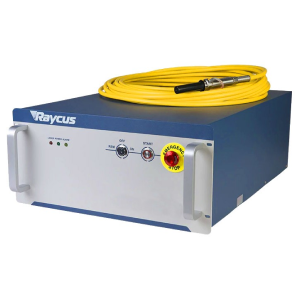

Источник лазерного излучения
Станки лазерной резки Anji Jinke могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 1 до 3 кВт.
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.

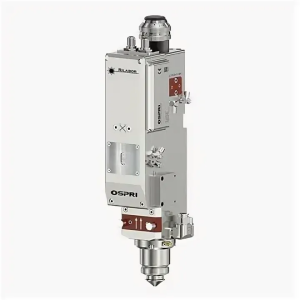

Режущая голова
Лазерная режущая голова Ospri LC40 с полностью герметичной внутренней структурой позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.

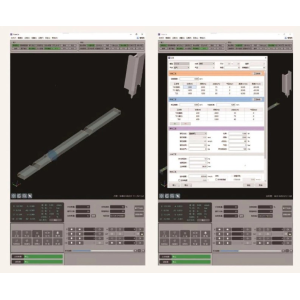

СИСТЕМА ЧПУ
Cистема управления TubeCut является основной операционной системой станка для резки волоконным лазером, которая в основном управляет перемещениями осей X, Y и Z и регулирует выходную мощность лазера.
Точность и эффект резки могут быть эффективно улучшены за счет точного управления программным обеспечением.

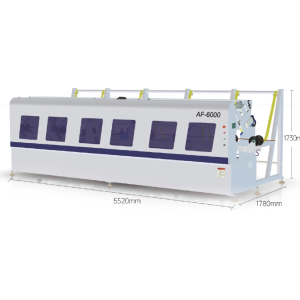

система автоподачи трубы
- Сверхбыстрая загрузка трубы: от 2 до 6 секунд!
- Система погрузки самостоятельно определяет диаметр трубы из 3D модели, загруженной в ПО станка.
- Прямоугольная труба подается в любом положении.

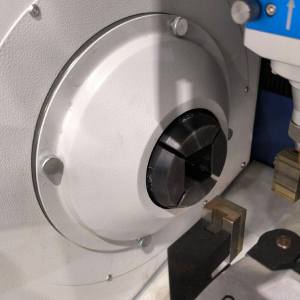

цанговый патрон
Цанговый патрон в модели лазерного трубореза LPC80-A4-AF6000 может зажимать трубы диаметром от 13 до 80 мм с круглым, квадратным, прямоугольным сечением. Также модель данного трубореза позволяет осуществлять резку более сложных форм трубы, например, овальной и плоскоовальной трубы, каплевидной и произвольной.
Станок поставляется с необходимой оснасткой под ваши размеры и формы сечения трубы.
Опционально в станке может использоваться универсальный зажимной патрон, не требующий дополнительной оснастки при смене диаметров обрабатываемых труб.
Технические характеристики
|
Наименование |
Значение |
|
Мощность лазерного источника, Вт |
1500/2000/3000 |
|
Лазерный источник |
Raycus |
|
Диапазон диаметров круглых труб, мм |
13-80 |
|
Диапазон диаметров квадратных труб, мм |
13x60 |
|
Длина труб, мм |
5000-7000 |
|
Минимальный остаток трубы, мм |
50 |
|
Ход по оси X, мм |
950 |
|
Ход по оси Y, мм |
50 |
|
Ход по оси Z, мм |
100 |
|
Макс. скорость холостого хода по оси X/Y/Z, м/мин |
48/30/30 |
|
Макс. скорость вращения патрона, об/мин |
150 |
|
Точность позиционирования, мм |
±0,03 |
|
Точность повторного позиционирования, мм |
±0,02 |
|
Точность захвата трубы, мм |
±0,01 |
|
Точность резки, мм |
±0,05 |
|
Максимальное ускорение, G |
1,5 |
|
Габаритные параметры, мм |
8184x2064x1956 |
|
Вес станка, кг |
900 |
|
Вес системы погрузки, кг |
1100 |
Стандартная комплектация
|
Наименование |
Производитель |
|
Режущая голова с автофокусом |
Ospri (Китай) |
|
Высокоточные направляющие |
TBI (Тайвань) |
|
Серводвигатели |
Innovance (Китай) |
|
Редуктор |
FASTON (Тайвань) |
|
Источник излучения |
Raycus (Китай) |
|
Система ЧПУ и ПО (разработка Anji) |
xTubeCut, TUBECUT (Китай) |
|
Пропорциональный клапан |
SMC (Япония) |
|
Электрические компоненты |
Schneider (Франция) |
|
Стабилизатор напряжения |
Kingbao (Китай) |
|
Водяное охлаждение (чиллер) |
Hanli (Китай) |
|
Блок питания |
Meanwell (Тайвань) |
