Китай
- Гарантия: 24 месяца
- Доставка по России
- ПНР. Обучение: 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие

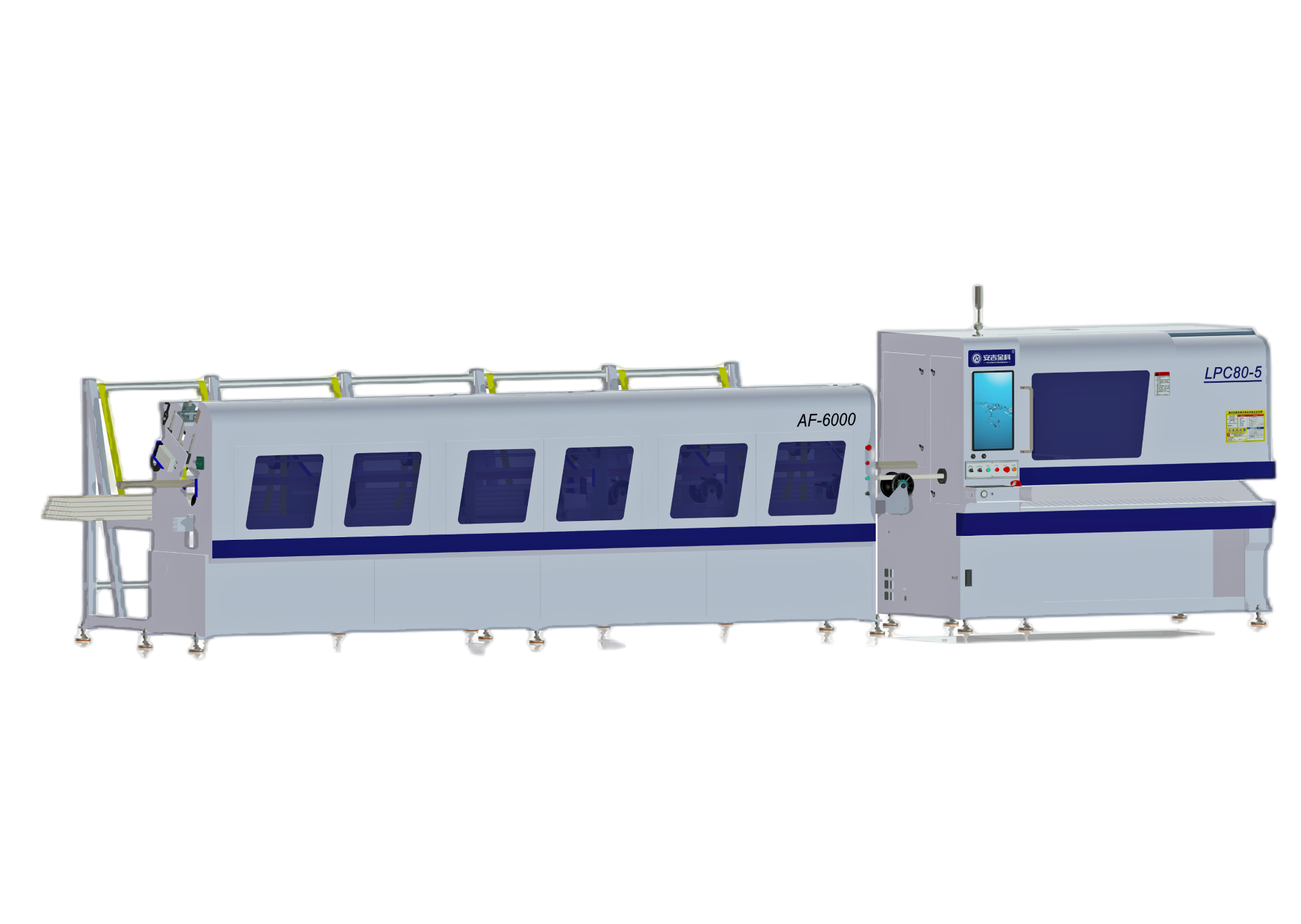

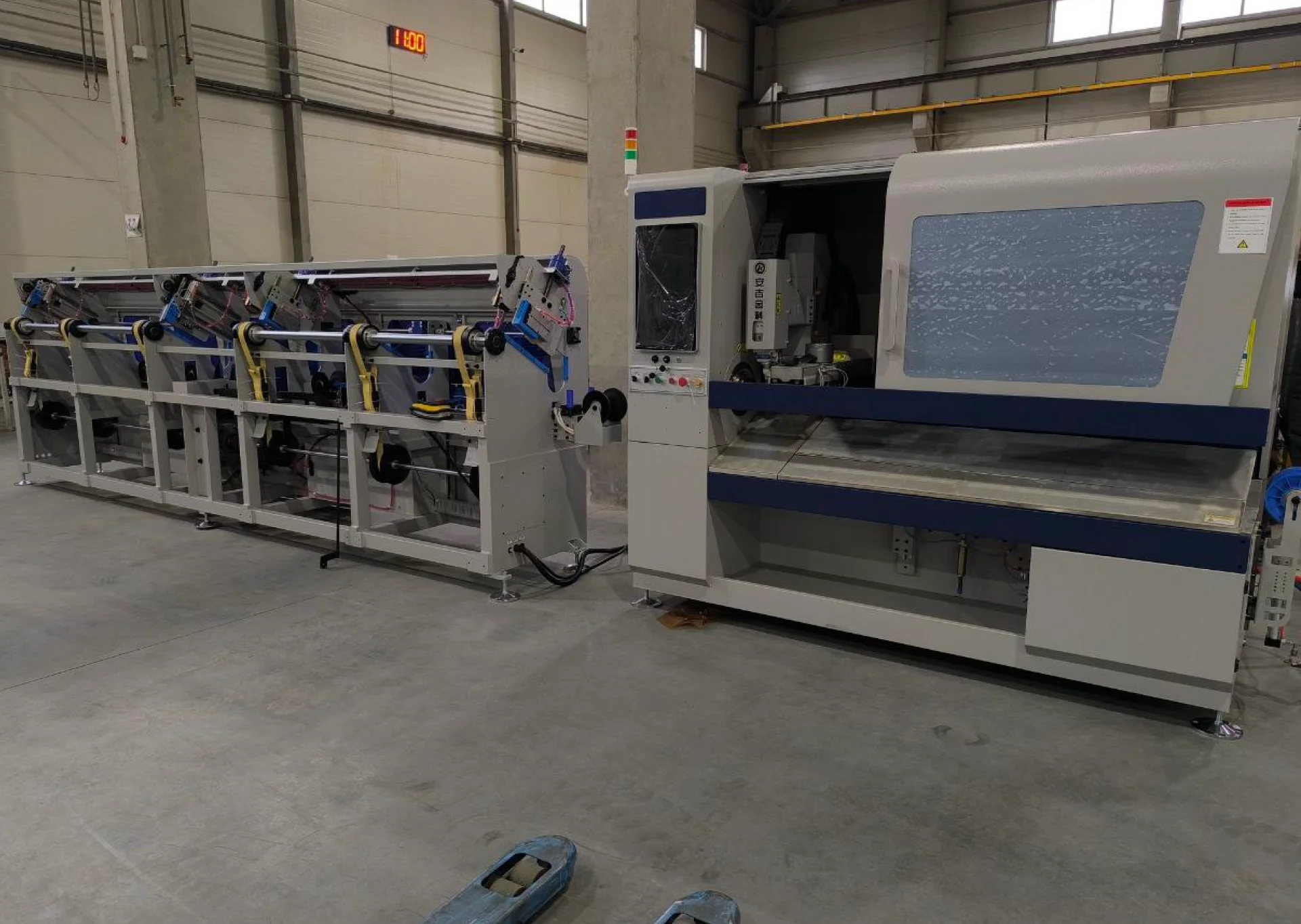

Идеальное решение для быстрой обработки труб с необходимостью точного вырезания отверстий на трубе малого и среднего диаметра от 13 до 80 мм. Отличительной особенностью от привычных лазерных труборезов является вытягивание трубы в зону резки с помощью сервозахвата, запатентованного компанией Anji, который дополнительно выравнивает естественные изгибы трубы и исключает вибрацию.
Преимущества лазерного трубореза LPC80-А5 с уникальной технологией сервозахвата:
- Отсутствие следов замятий от схватов, за счет точной настройки усилия сжатия.
- Резка с полным ходом: обработка трубы на всю длину вытягивания с поддержкой трубы по центру для исключения деформаций.
Полностью автоматическая подача трубы.
-
Обработка пачки трубы с одного касания: не требует дополнительной настройки стойки подачи трубы.
-
Запатентованная технология: автоматическая стойка подачи трубы настраивается самостоятельно, согласно согласно 3D модели, загруженной в ПО. Положение трубы определяется автоматически, что упрощает обработку прямоугольных труб.
-
Автоподача трубы в комплексе с сервозахватом выполняет проверку соответствия трубы выбранной программе раскроя, что минимизирует влияние ошибки оператора на работу оборудования.

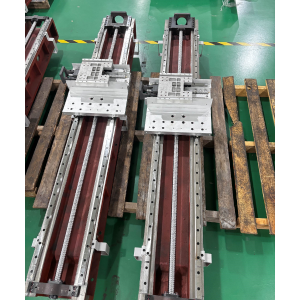

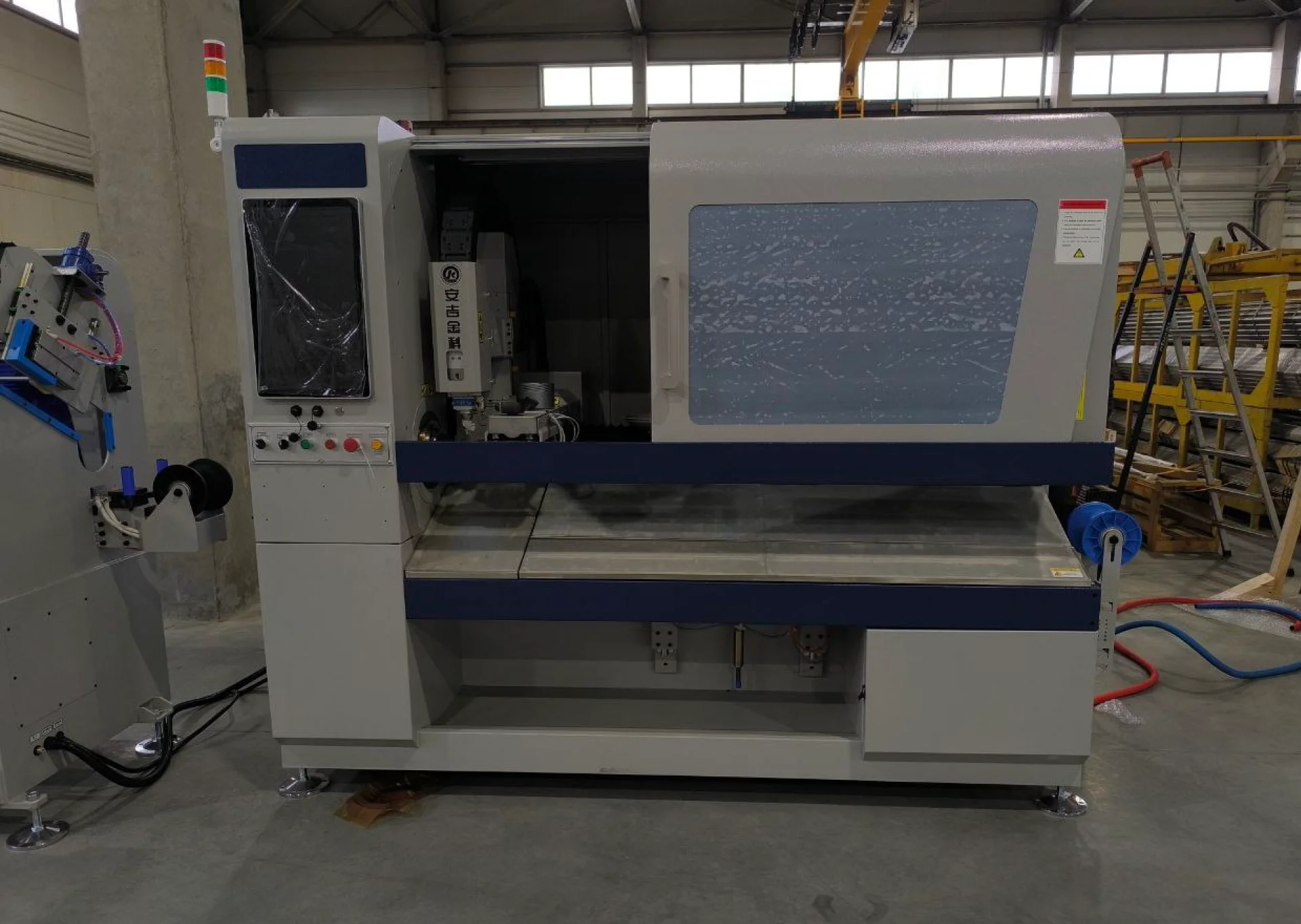

станина
Механическая часть лазерного станка отвечает за перемещение по осям X, Y и Z, включая рабочую платформу резки. Устойчивость станка имеет решающее значение, так как она напрямую влияет на точность резки.
Все части, где происходит перемещение, изготовлены из цельнолитого металла. Это гарантирует отсутствие вибраций и высокую точность перемещений

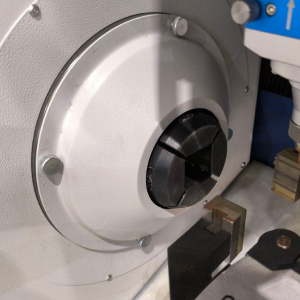

цанговый патрон
Цанговый патрон в модели лазерного трубореза LPC80-A5-AF6000 может зажимать трубы диаметром от 13 до 80 мм с круглым, квадратным, прямоугольным сечением. Также модель данного трубореза позволяет осуществлять резку более сложных форм трубы, например, овальной и плоскоовальной трубы, каплевидной и произвольной.
Станок поставляется с необходимой оснасткой под ваши размеры и формы сечения трубы.
Опционально в станке может использоваться универсальный зажимной патрон, не требующий дополнительной оснастки при смене диаметров обрабатываемых труб.

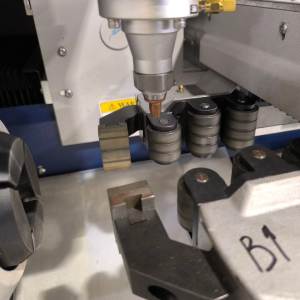

сервозахват
Сервозахваты выполняют вытяжку труб для последующей их обработки.
При резке профильных труб дополнительно удерживают их, чтобы исключить вибрацию на их конце.
Точное усилие сжатия предотвращает замятие трубы и образование царапин.

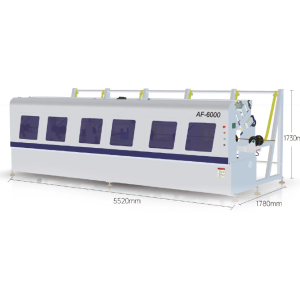

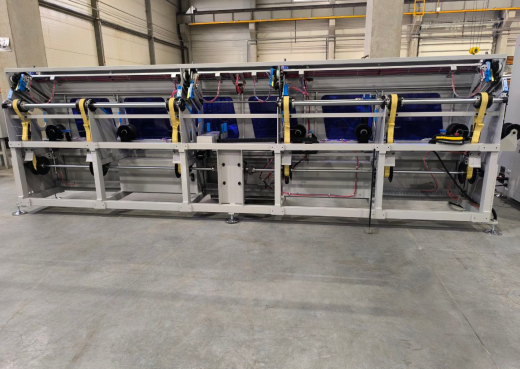

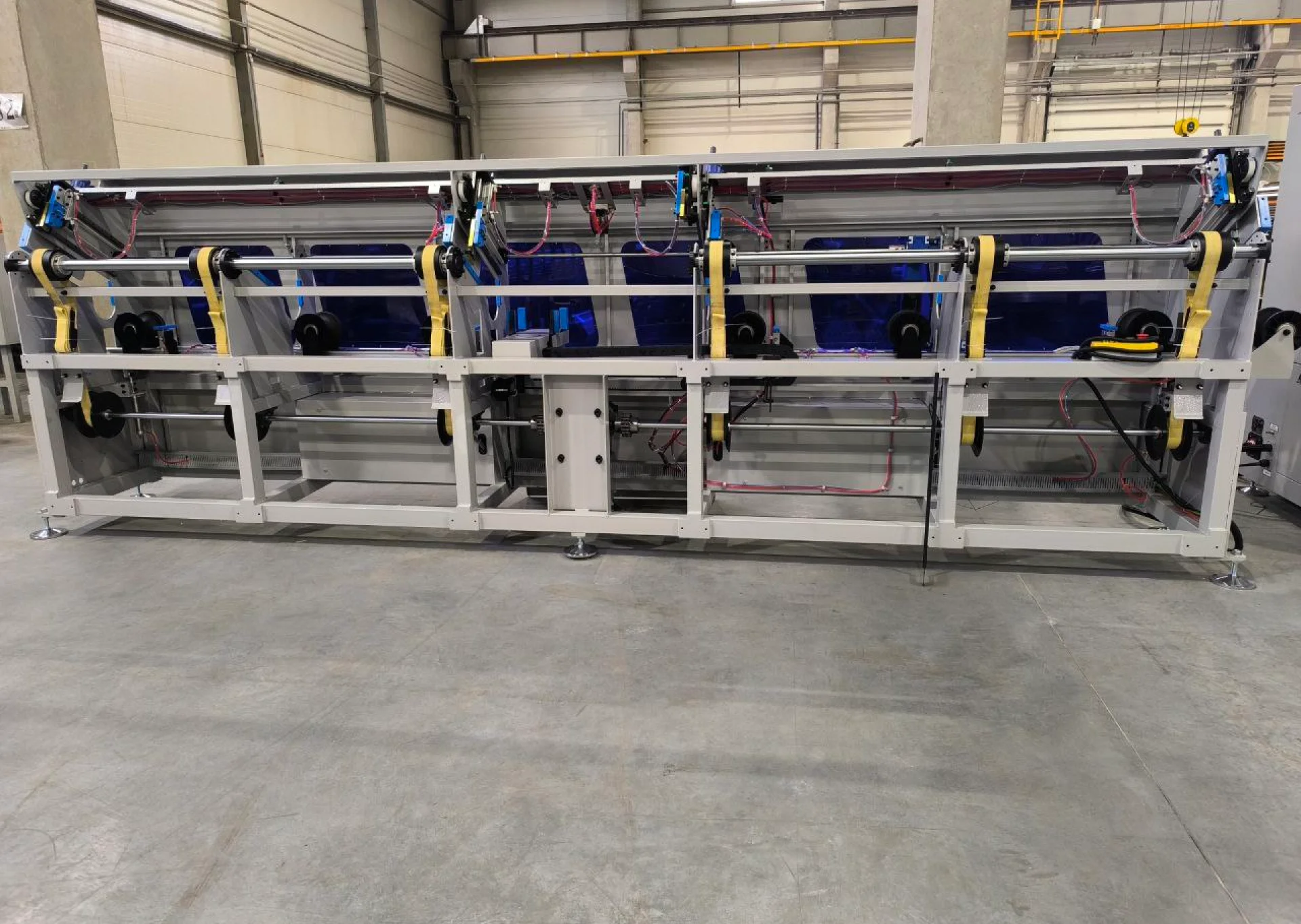

система автоподачи трубы
- Сверхбыстрая загрузка трубы: от 2 до 6 секунд!
- Система погрузки самостоятельно определяет диаметр трубы из 3D модели, загруженной в ПО станка.
- Прямоугольная труба подается в любом положении.

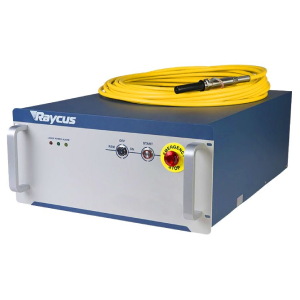

источник лазерного излучения
Станки лазерной резки Anji Jinke могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 1 до 3 кВт.
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.

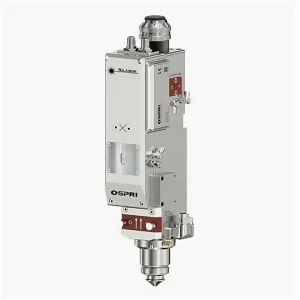

режущая голова
Лазерная режущая голова Ospri LC40 имеет большое преимущество при использовании в лазерных станках для резки труб малой и средней мощности.
Внутренняя структура лазерной головы полностью герметична, что предотвращает попадание пыли на оптическую часть. Фокусировка осуществляется автоматически, что обеспечивает точную и удобную регулировку. Картриджная система замены защитных стекол, позволяет тратить минимум времени на обслуживание. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком.
Интерфейс: QBH;
Длина волны: 1080 Нм.

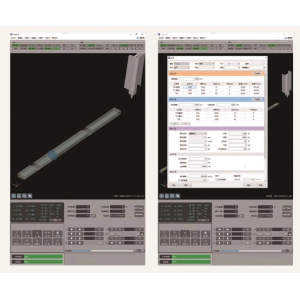

система управления и ПО
Система управления xTubeCut и программное обеспечение TubeCUT разработаны и запатентованы компанией Anji Jinke Machinery Equipment. Предназначены для профессиональной резки труб на лазерный труборезах, поддерживают резку профилей различной формы: круглую трубу, квадратную и прямоугольную трубу, треугольную трубу, овальную трубу и другие трубы произвольных сложных форм.
Поддерживаемые форматы: .stp, .step
Технология FLYCUT
Поддерживает функцию FlyCut с небольшими отверстиями, что может значительно повысить эффективность и производительность резки. Данная функция значительно экономит время обработки при перфорации трубы.
Технология NESTING
Позволяет разместить, максимально-необходимое количество деталей на обрабатываемой трубе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.
Технология MICRO JOINT
Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

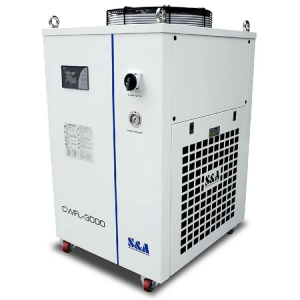

Водяное охлаждение
Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Технические характеристики
|
Наименование |
Значение |
|
Мощность лазерного источника, Вт |
1500/2000/3000 |
|
Лазерный источник |
Raycus |
|
Диапазон диаметров круглых труб, мм |
13-80 |
|
Диапазон диаметров квадратных труб, мм |
13x60 |
|
Длина труб, мм |
5000-7000 |
|
Минимальный остаток трубы, мм |
50 |
|
Ход по оси X, мм |
1300 |
|
Ход по оси Y, мм |
50 |
|
Ход по оси Z, мм |
100 |
|
Макс. скорость холостого хода по оси X/Y/Z, м/мин |
48/30/30 |
|
Макс. скорость вращения патрона, об/мин |
150 |
|
Точность позиционирования, мм |
±0,03 |
|
Точность повторного позиционирования, мм |
±0,02 |
|
Точность захвата трубы, мм |
±0,01 |
|
Точность резки, мм |
±0,05 |
|
Максимальное ускорение, G |
1,5 |
|
Габаритные параметры, мм |
8184x2064x1956 |
|
Вес станка, кг |
900 |
|
Вес системы погрузки, кг |
1100 |
Стандартная комплектация
| Наименование | Производитель |
| Режущая голова | OSPRI LCS03C0 (Китай) |
| Источник лазерного излучения | Raycus CE (Китай) |
| ШВП | TBI (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Редуктор | FASTON (Тайвань) |
| Серводвигатель и сервопривод | INOVANCE (Китай) |
| Система управления и софт | TubeCut, Zmotion (Китай) |
| Пневматические комплектующие | SMC (Япония) |
| Чиллер (система активного охлаждения) |
S&A (Китай) |
| Стабилизатор напряжения | Kingbao (Китай) |
| Основные электрические компоненты | Schneider (Франция) |
| Реечная шестерня с двойным приводом | SMG |
Также в составе комплектации:
- инструменты для технического обслуживания станка;
- инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
- документация (инструкция) на систему управления на русском языке.
