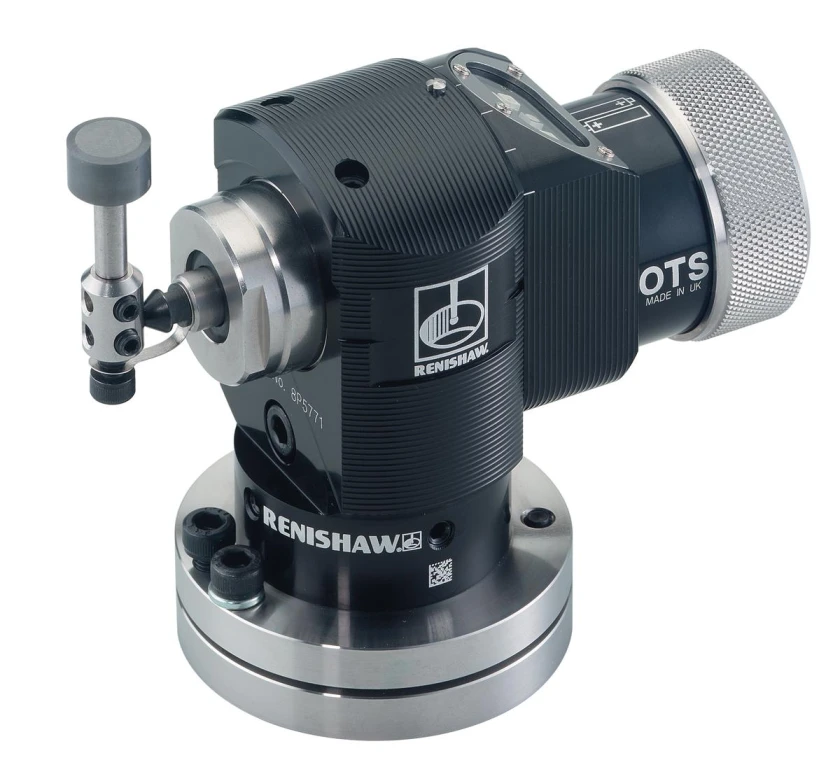

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным с механизмом срабатывания и оптической передачей сигнала. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.
Совместимо с приемниками компании Renishaw, в которых реализован режим передачи модулированного оптического сигнала.
Основные характеристики и преимущества
- Испытанный на практике кинематический механизм.
- Исключительно высокая устойчивость к световым помехам в режиме передачи модулированного сигнала.
- Инфракрасный оптический модуль с регулировкой по углу.
- Беспрепятственное перемещение устройства и простой монтаж благодаря отсутствию кабеля.
- Повторяемость: 1,00 мкм (2σ).
| Технические характеристики: | |||

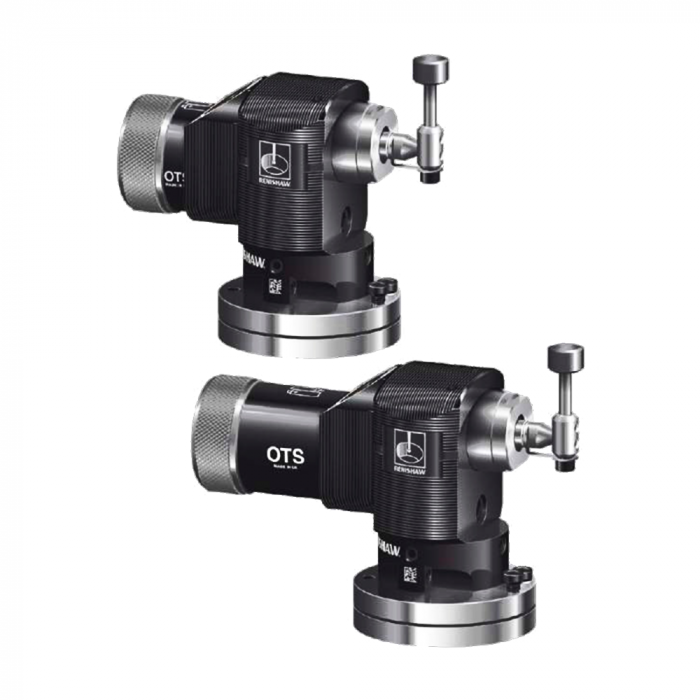

| Исполнение | ½ AA OTS | AA OTS | |
| Основное назначение | Измерение инструмента и обнаружение его поломки на мало- и среднегабаритных обрабатывающих центрах | ||
| Способ передачи сигнала | Передача оптического сигнала (модулированного) инфракрасного диапазона | ||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C и OSI / OMM-2 | ||
| Рабочий диапазон | До 5 м | ||
| Рекомендуемые щупы | С дисковым наконечником (карбид вольфрама, твердость 75 единиц по Роквеллу по шкале С) или с квадратным наконечником (керамический, твердость 75 единиц по Роквеллу по шкале С) | ||
| Масса со щупом с дисковым наконечником (с батарейками) | 870 г | 950 г | |
| Режимы включения/ выключения |
Оптическое включение → Оптическое выключение Оптическое включение → Выключение по таймеру |
||
|
Срок службы батареек (2 литийтионилхлоридные батарейки ½ AA 3,6 В) |
Продолжительность работы в режиме ожидания | 310 дней | 730 дней |
| При непрерывном использовании | 400 часов | 800 часов | |
| Направление измерений | ±X ±Y +Z | ||
|
Односторонняя повторяемость |
1,00 мкм (2σ) | ||
|
Усилие срабатывания щупа |
От 1,30 Н до 2,40 Н, от 133 гс до 245 гс в зависимости от ориентации | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болт M12 с Т-образной головкой (не поставляется)Дополнительные установочные штыри Spirol для обеспечения повторяемости установки датчика при повторном монтаже (входят в комплект поставки) | ||
| Рабочая температура | От +5 °C до +50 °C | ||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом 35 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
