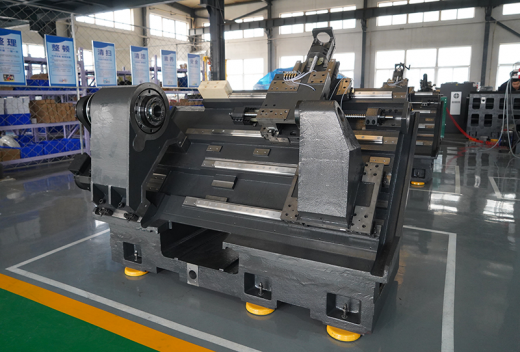

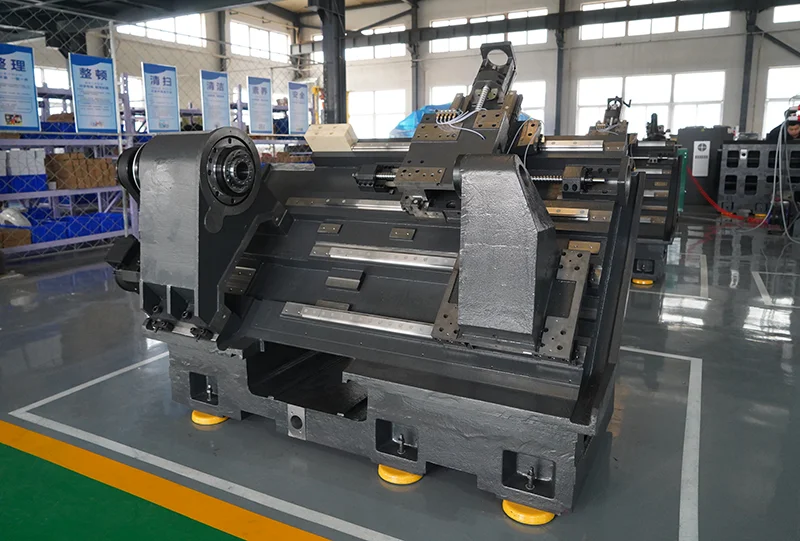

Станина
Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Передняя бабка
Передняя бабка имеет большой пролёт (615 мм) между опорами к станине, что позволяет увеличить её жёсткость и снижает вибрации к минимуму.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность.
Задняя бабка
Задняя бабка перемещается по направляющим с помощью гидравлического цилиндра. Перемещение осуществляется автоматически с помощью М-кода станка либо вручную с помощью кнопки на панели управления.
Инструментальная система
8-ми позиционная гидравлическая револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
|
Наименование |
Ед.изм |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
600 |
|
Максимальный диаметр обработки |
мм |
400 |
|
|
Максимальная длина обработки |
мм |
1000 |
|
|
Диаметр гидравлического патрона |
дюйм |
12 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
Скорость вращения шпинделя |
об/мин |
3000 |
|
|
Конус шпинделя |
— |
А2-8 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
80 |
|
|
Максимальный диаметр прутка |
мм |
65 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
210 |
|
Перемещение по оси Z |
мм |
1060 |
|
|
Ускоренное перемещение по оси X |
м/мин |
30 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Револьверная головка |
Кол-во инструментов |
шт |
8 |
|
Размер токарного инструмента |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка |
Перемещение задней бабки |
мм |
850 |
|
Конус пиноли |
— |
МТ5 |
|
|
Позиционирование задней бабки |
мм |
автоматическое |
|
|
Позиционирование |
Точность позиционирования осей X/Z |
мм |
±0,01 |
|
Повторяемость позиционирования осей X/Z |
мм |
±0,005 |
|
|
Прочее |
Система ЧПУ |
— |
GSK |
-
Система ЧПУ GSK
-
3-х кулачковый гидравлический полый патрон 12”
-
1 комплект мягких кулачков, 1 комплект каленых кулачков
-
8-ми позиционная гидравлическая револьверная головка
- Стартовая оснастка для револьверной головки:
▪ держатель расточного инструмента Ø40 мм – 5 шт.
▪ держатель инструмента для торцевой обработки – 2 шт.
▪ клиновые зажимы – 8 шт.
▪ набор втулок для расточного инструмента D32, D25, D20, D16, D12, D10, MT4, MT3, MT2, MT1
-
Задняя бабка с гидравлическим перемещением по станине
-
Централизованная система смазки
-
Централизованная система СОЖ
-
Выдвижной бак СОЖ
-
Пистолет сжатого воздуха
-
Гидравлический люнет 50 - 200 мм
-
Ножная педаль патрона
-
Крышка цилиндра патрона
-
Гидравлическая система
-
Трансформатор
-
Освещение рабочей зоны
-
3-х цветная сигнальная лампа
-
Конвейер для стружки цепного типа с баком
-
Система настройки инструмента Renishaw HPPA (Ручная)
-
Комплект технической документации на русском языке
-
Комплект инструмента для монтажа станка
- Комплект регулируемые опоры для установки станка
