Способ передачи сигнала—**радиопередача FHSS, 2,4 ГГц**
Рабочий диапазон—**до 15 м**
Однонаправленная повторяемость—**1,00 мкм (2σ)**
Срок службы батареек в режиме ожидания—**до 82 месяцев**
Срок службы батареек при непрерывном использовании—**до 2560 часов**
Совместимые интерфейсы—**RMI-QE, RMI-Q**
Артикулы Renishaw—**A-6588-0001, A-6588-0002, A-6588-0003**

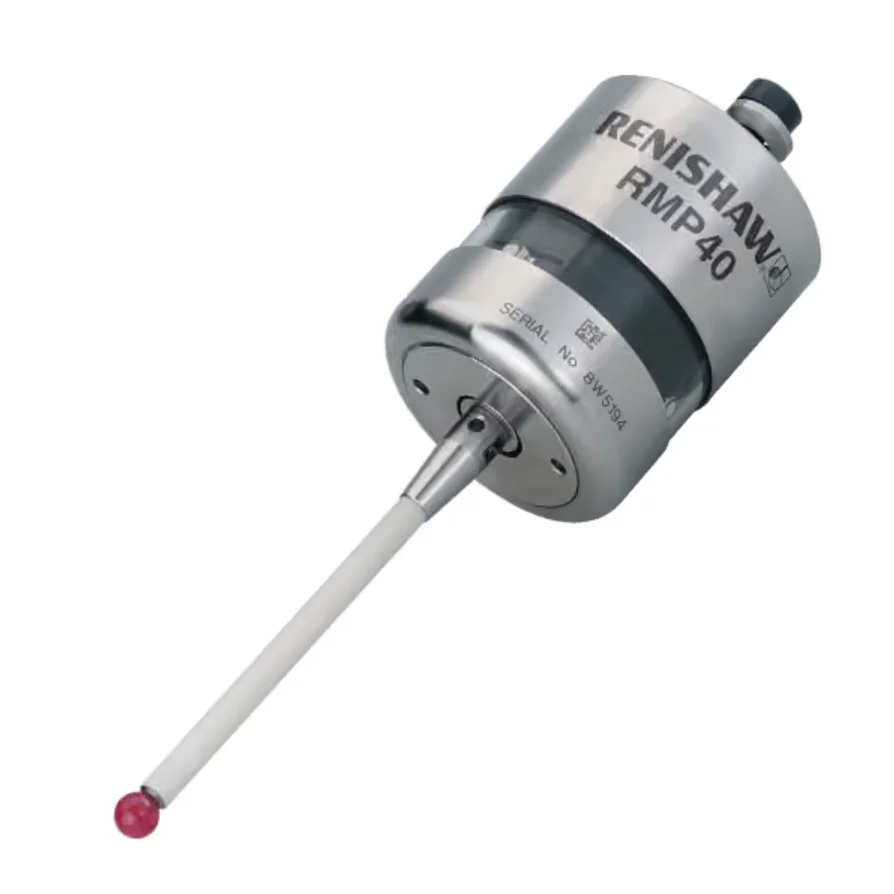

Renishaw RMP40 QE — компактный радиочастотный щуп для станков с ЧПУ
Renishaw RMP40 QE — компактный контактный 3D-щуп стандартного класса точности для автоматической привязки заготовки и контроля деталей непосредственно на обрабатывающем центре. Радиопередача FHSS позволяет применять систему там, где обеспечить постоянную прямую видимость между щупом и приемником затруднительно.
Корпус диаметром 40 мм и масса 250 г без хвостовика делают RMP40 QE особенно подходящим для малых и средних обрабатывающих центров и многоцелевых станков, где важны компактность измерительной системы и беспроводная передача сигнала.
Что дает RMP40 QE в производстве
Автоматическая привязка детали
Щуп позволяет определять положение заготовки и автоматически обновлять рабочие смещения без ручной выверки индикатором.
Контроль прямо на станке
Измерительные циклы позволяют проверять положение и размеры элементов детали между операциями без снятия заготовки.
Радиосвязь без прямой видимости
FHSS-радиоканал 2,4 ГГц обеспечивает связь на расстоянии до 15 м и удобен в закрытых рабочих зонах и многоцелевых станках.
Компактная конструкция
Диаметр корпуса 40 мм снижает требования к свободному пространству и делает RMP40 QE альтернативой крупным радиощупам на компактных станках.
Технические характеристики Renishaw RMP40 QE
| Характеристика | Значение |
|---|---|
| Назначение | Привязка заготовки и контроль деталей на обрабатывающих центрах и многоцелевых станках |
| Передача сигнала | Радиочастотная FHSS |
| Радиочастотный диапазон | 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Совместимые интерфейсы | RMI-QE и RMI-Q |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость | 1,00 мкм (2σ) |
| Рекомендуемые стилусы | Керамические, длиной 50–150 мм |
| Диаметр корпуса | 40 мм |
| Длина корпуса | 50 мм |
| Масса без хвостовика, с батареями | 250 г |
| Усилие срабатывания XY, низкое | 0,50 Н |
| Усилие срабатывания XY, высокое | 0,90 Н |
| Усилие срабатывания +Z | 5,85 Н |
| Угловой перебег XY | ±12,5° |
| Перебег +Z | 6 мм |
| Питание | 2 × ½AA, 3,6 В, Li-SOCl₂ |
| Ресурс в режиме ожидания | До 82 месяцев* |
| Непрерывная работа | До 2560 часов* |
| Степень защиты | IPX8 |
| Ударостойкость окна | IK01 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
* Максимальные значения ресурса батарей зависят от режима включения/выключения и радиочастотной обстановки. Renishaw указывает, что приведенные максимальные показатели QE относятся к работе с RMI-QE; при использовании RMI-Q ресурс сокращается. Повторяемость 1,00 мкм (2σ) проверяется при стандартной скорости 480 мм/мин со стилусом 50 мм.
QE-поколение: совместимость с RMI-QE и RMI-Q
RMP40 QE работает с интерфейсами RMI-QE и RMI-Q. С более ранним интерфейсом RMI QE-версия несовместима. Это необходимо учитывать при модернизации существующей измерительной системы Renishaw.
При построении новой системы предпочтителен RMI-QE: именно с ним реализуются максимальные показатели энергопотребления QE-поколения. Если на станке уже установлен RMI-Q, RMP40 QE также может быть использован, но характеристики ресурса батарей будут ниже максимальных значений.
Варианты исполнения и артикулы RMP40 QE
RMP40 QE поставляется в нескольких заводских конфигурациях включения и выключения. После ввода в эксплуатацию режимы могут быть перенастроены пользователем, однако при закупке важно указывать нужное исполнение.
| Артикул Renishaw | Заводская конфигурация |
|---|---|
| A-6588-0001 | Включение по радиосигналу / выключение по радиосигналу |
| A-6588-0002 | Включение по радиосигналу / выключение по таймеру |
| A-6588-0003 | Включение вращением / выключение вращением |
Для A-6588-0001 Renishaw указывает комплект RMP40 QE с батареями, инструментом и сопроводительной документацией. Стилус в комплект не входит и подбирается отдельно.
Оригинальные компоненты системы RMP40 QE
| Компонент | Артикул Renishaw | Описание |
|---|---|---|
| Батареи ½AA | P-BT03-0007 | Li-SOCl₂, комплект из 2 шт. |
| Керамический стилус PS3-1C | A-5000-3709 | M4, длина 50 мм, шарик Ø6 мм |
| Инструмент для стилуса | M-5000-3707 | Для затяжки и снятия стилуса |
| Комплект инструмента | A-4071-0060 | Инструмент для стилуса, шестигранный ключ 2 мм и установочные винты хвостовика |
| Кассета батарей RMP40 | A-4071-1166 | Сборочная кассета батарей |
| Уплотнение батарейного отсека | A-4038-0301 | Комплект уплотнения крышки батарей |
| RMI-QE, кабель 8 м | A-6551-0049 | Радиоинтерфейс/приемник |
| RMI-QE, кабель 15 м | A-6551-0050 | Радиоинтерфейс/приемник |
| RMI-QE, кабель 30 м | A-6551-0051 | Радиоинтерфейс/приемник |
| Кронштейн RMI-QE | A-6551-0120 | Монтажный кронштейн с крепежом |
Когда выбирать RMP40 QE, а когда RMP60 QE
RMP40 QE
Оптимален, когда приоритетны компактность и небольшая масса щупа: малые и средние обрабатывающие центры, компактные многоцелевые станки и ограниченное пространство в рабочей зоне.
RMP60 QE
Более крупная модель для широкого диапазона обрабатывающих, многоцелевых и портальных станков. Выбор между моделями следует делать по компоновке станка, требуемой длине стилуса и условиям эксплуатации.
Что проверить перед заказом RMP40 QE
- марку и модель станка, систему ЧПУ;
- установленный радиоинтерфейс — RMI-QE или RMI-Q;
- тип хвостовика и конус шпинделя;
- длину и геометрию стилуса;
- требуемый режим включения и выключения;
- задачи измерения и необходимые измерительные циклы.
Частые вопросы о Renishaw RMP40 QE
Подойдет ли RMP40 QE для уже установленного на станке RMI-Q?
Да. Renishaw указывает совместимость RMP40 QE с RMI-Q и RMI-QE. Однако с RMI-Q максимальный ресурс батарей QE-поколения будет ниже, чем при использовании RMI-QE.
Можно ли заменить старый RMP40 на RMP40 QE без замены интерфейса?
Это зависит от поколения существующей системы. RMP40 QE совместим с RMI-Q и RMI-QE, но не работает с ранним RMI. Поэтому перед заменой необходимо определить маркировку установленного приемника.
Нужна ли прямая видимость между щупом и приемником?
Нет. RMP40 QE использует радиочастотную FHSS-передачу, поэтому постоянная оптическая видимость между щупом и интерфейсом не требуется. Это одно из ключевых отличий радиосистемы от оптических щупов.
Какой интерфейс лучше использовать с новой системой RMP40 QE?
Для новой QE-системы логично использовать RMI-QE. Он совместим с RMP40 QE и обеспечивает максимальные показатели ресурса батарей, заявленные для QE-поколения. RMI-Q имеет смысл учитывать при модернизации уже существующей системы.
Входит ли стилус в комплект RMP40 QE?
Нет. Renishaw указывает, что комплект щупа содержит батареи и инструмент, но стилус приобретается отдельно. Для RMP40 QE рекомендуются керамические стилусы длиной 50–150 мм.
Что означает повторяемость 1 мкм (2σ)?
Это характеристика повторяемости срабатывания щупа при заданных условиях испытания, а не гарантированная абсолютная точность измерения детали ±1 мкм. На итоговый результат также влияют станок, калибровка, стилус, температура, измерительный цикл и условия обработки.
Когда RMP40 QE предпочтительнее оптического OMP40-2?
Радиощуп особенно полезен, если компоновка станка, поворотные оси, оснастка или деталь могут перекрывать оптический канал. Если надежная прямая видимость приемника обеспечивается, оптическая система также может быть рациональным решением.
Какие данные нужны для точного подбора комплекта?
Нужны модель станка и ЧПУ, тип установленного интерфейса Renishaw, конус шпинделя, предполагаемая длина стилуса и измерительные задачи. По этим данным можно корректно определить щуп, хвостовик, стилус, интерфейс и программные циклы.
