Рабочий диапазон—**до 5 м**
Однонаправленная повторяемость—**0,35 мкм (2σ)**
Усилие срабатывания XY—**от 0,08 Н**
Размеры—**Ø24 × 31,4 мм**
Масса с батареями—**36,5 г**
Срок службы батареек в режиме ожидания—**до 5 месяцев**
Срок службы батареек при непрерывном использовании—**до 228 часов**
Совместимый интерфейс—**RMI-QE**

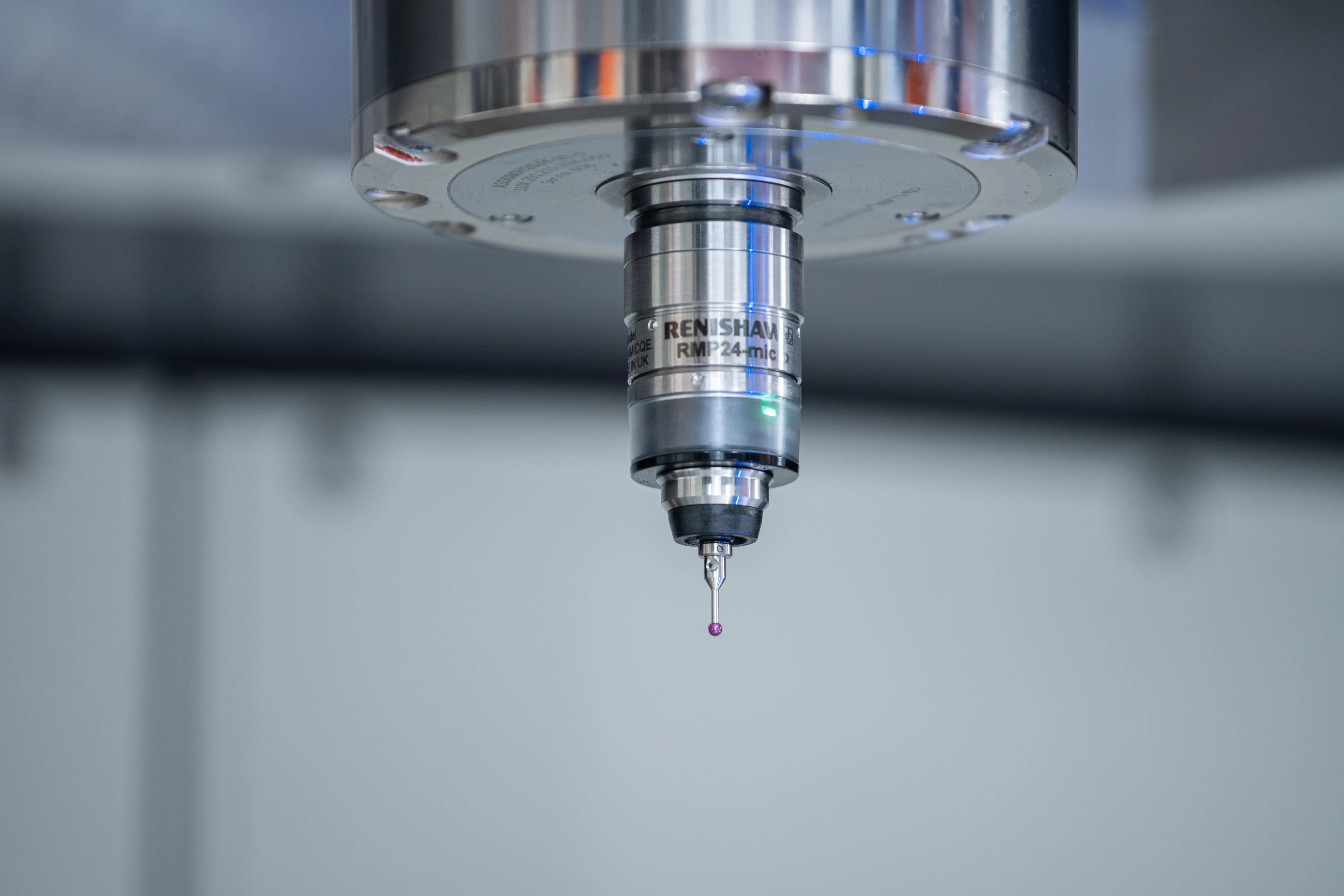

Renishaw RMP24-micro — миниатюрный радиощуп для микрообработки
Renishaw RMP24-micro — сверхкомпактный беспроводной измерительный щуп для автоматической привязки заготовок и контроля деталей на небольших обрабатывающих центрах и многоцелевых станках. Диаметр корпуса составляет всего 24 мм, длина — 31,4 мм, а масса с батареями без хвостовика — 36,5 г.
Модель создана для станков с ограниченной рабочей зоной и высокоточных миниатюрных деталей. Типичные области применения — медицинская и стоматологическая техника, электроника, часовая и ювелирная промышленность, микромеханика.
Почему RMP24-micro отличается от обычных станочных щупов
Минимальные габариты
Корпус Ø24 × 31,4 мм позволяет использовать измерительный щуп там, где стандартные шпиндельные щупы слишком велики для рабочей зоны или инструментального магазина.
Низкое усилие касания
Типичное минимальное усилие срабатывания в XY составляет всего 0,08 Н. Это особенно важно при контроле небольших, нежестких деталей и деликатных поверхностей.
Повторяемость 0,35 мкм
Однонаправленная повторяемость составляет 0,35 мкм (2σ) при испытании с 10-мм стилусом — высокий показатель для беспроводного щупа такого размера.
Радиопередача QE
FHSS-радиоканал 2,4 ГГц работает с интерфейсом RMI-QE на расстоянии до 5 м и не требует постоянной прямой оптической видимости.
Технические характеристики RMP24-micro
| Характеристика | Значение |
|---|---|
| Применение | Контроль заготовок и наладка на малых обрабатывающих центрах и многоцелевых станках |
| Измерительный механизм | Кинематический, контактный |
| Размеры | Ø24 × 31,4 мм |
| Масса без хвостовика | 36,5 г с батареями / 32,5 г без батарей |
| Передача сигнала | FHSS-радиопередача |
| Частотный диапазон | 2400–2483,5 МГц |
| Рабочий диапазон | До 5 м |
| Интерфейс | RMI-QE |
| Включение / выключение | По радиосигналу, M-код |
| Направления измерения | ±X, ±Y, +Z |
| Однонаправленная повторяемость | 0,35 мкм (2σ) |
| Усилие срабатывания XY | 0,08 Н минимальное / 0,14 Н максимальное по направлению |
| Усилие срабатывания Z | 0,75 Н |
| Перебег XY | ±14° |
| Перебег +Z | 4 мм |
| Рекомендуемые стилусы | Стальные, длиной 10–30 мм, резьба M2 |
| Максимальная частота вращения шпинделя | 1000 об/мин |
| Питание | 2 × CR1632 Li/MnO₂ |
| Ресурс в режиме ожидания | Около 5 месяцев |
| Непрерывная работа | До 228 часов |
| Степень защиты | IPX8 |
| Ударостойкость | IK02 |
| Рабочая температура | от +5 до +55 °C |
Повторяемость 0,35 мкм (2σ) проверена Renishaw при скорости 480 мм/мин с 10-мм стилусом. Для наилучших характеристик производитель рекомендует скорость измерения до 100 мм/мин. Повторяемость щупа не является абсолютной точностью готовой детали.
RMP24-micro — не миниатюрный RMP400
Несмотря на высокую повторяемость, RMP24-micro использует проверенный кинематический механизм, а не тензометрическую технологию RENGAGE. Его ключевые преимущества — экстремально малые размеры, малая масса и очень низкое усилие срабатывания.
Поэтому модель следует выбирать прежде всего для компактных станков и микрообработки, а не позиционировать как прямую замену RMP400 QE или RMP600 QE.
Типичные области применения
Медицинские и стоматологические детали
Миниатюрные высокоточные компоненты, где важны автоматическая привязка и снижение риска деформации при касании.
Часовая промышленность и микромеханика
Контроль малых элементов на компактных станках с ограниченным рабочим объемом.
Электроника
Подходит для производства небольших высокоточных деталей и корпусов, где обычный станочный щуп занимает слишком много пространства.
Ювелирное производство
Низкие усилия касания полезны при работе с небольшими деталями и поверхностями, чувствительными к деформации или повреждению.
Что учесть при подборе
RMP24-micro работает именно с RMI-QE. Перед заказом необходимо проверить возможность интеграции интерфейса с ЧПУ, подобрать хвостовик и короткий M2-стилус длиной 10–30 мм, а также убедиться, что измерительные циклы поддерживают требуемые операции.
Артикул: в этом описании намеренно не указан неподтвержденный номер. Его следует заносить в карточку только после сверки конкретной поставляемой комплектации с официальным заказным обозначением Renishaw.
Частые вопросы о Renishaw RMP24-micro
Для каких станков разработан RMP24-micro?
Для небольших обрабатывающих центров и многоцелевых станков с ограниченной рабочей зоной. Особенно хорошо модель подходит для микрообработки и производства миниатюрных высокоточных деталей.
Использует ли RMP24-micro технологию RENGAGE?
Нет. RMP24-micro использует миниатюрный кинематический механизм. Его высокая повторяемость сочетается с очень малыми габаритами и низкими усилиями срабатывания.
С каким приемником работает RMP24-micro?
С радиоинтерфейсом Renishaw RMI-QE. В актуальной документации RMP24-micro именно RMI-QE указан как совместимый приемник и интерфейс.
Почему низкое усилие срабатывания важно для микрообработки?
При измерении небольших и нежестких деталей большое усилие касания способно вызвать упругую деформацию или повредить поверхность. Для RMP24-micro минимальное усилие XY составляет всего 0,08 Н.
Какие стилусы рекомендуются?
Renishaw рекомендует стальные стилусы с резьбой M2 длиной от 10 до 30 мм. Использование другой конфигурации требует отдельной оценки измерительных характеристик.
Можно ли использовать RMP24-micro вместо RMP40 QE?
Не как универсальную прямую замену. RMP24-micro оптимизирован под ультракомпактные станки и микрообработку, имеет диапазон связи до 5 м и работает с короткими стилусами. RMP40 QE предназначен для более широкого класса стандартных станочных задач.
Подберем RMP24-micro для компактного станка
Проверим совместимость с ЧПУ и RMI-QE, подберем хвостовик, стилус и конфигурацию измерительной системы.
