Режимы измерения—**непрерывное сканирование и отдельные 3D-точки**
Скорость сбора данных—**до 1000 3D-точек/с**
Способ передачи сигнала—**высокоскоростная инфракрасная оптическая связь**
Рабочий диапазон—**до 4,5 м с одним OMM-S / до 9 м с двумя OMM-S**
Однонаправленная повторяемость—**±0,25 мкм (2σ)**
Разрешение сенсора—**0,025 мкм/отсчет**
Рекомендуемая длина стилуса—**75–150 мм**
Степень защиты OSP60—**IPX8**

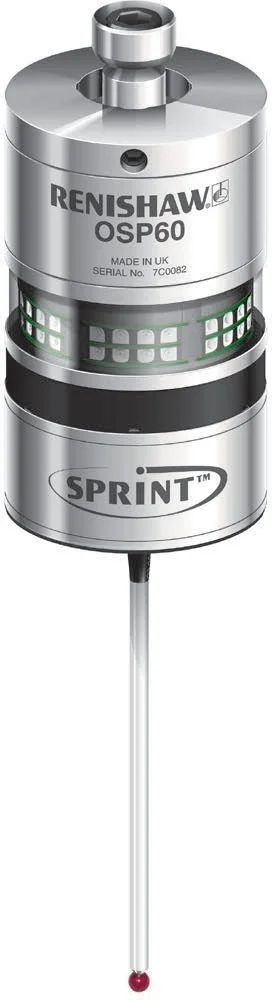

Renishaw OSP60 SPRINT — 3D-сканирование непосредственно на станке с ЧПУ
Renishaw OSP60 — аналоговый 3D-сканирующий щуп системы SPRINT™ для высокоскоростного контроля технологического процесса непосредственно на станке. В отличие от обычного touch-trigger щупа, который регистрирует отдельные касания, OSP60 способен непрерывно считывать форму поверхности и передавать до 1000 трехмерных точек в секунду.
OSP60 поддерживает как непрерывное 3D-сканирование, так и измерения отдельных 3D-точек. Это позволяет использовать одну систему для наладки, контроля размеров, профиля и формы детали, а также для более глубокого управления процессом обработки.
Почему OSP60 — это не обычный измерительный щуп
До 1000 точек/с
Высокая плотность данных позволяет получать значительно более полное представление о реальной форме поверхности, чем при контроле ограниченного числа отдельных точек.
Полноценное 3D-сканирование
Аналоговый сенсор одновременно выдает данные XYZ и позволяет измерять поверхность во всех направлениях ±X, ±Y и ±Z.
Контроль формы и профиля
Система подходит для быстрого сбора данных о размере, положении, форме и профиле призматических и сложных трехмерных компонентов.
Контроль без снятия детали
Измерения выполняются непосредственно на станке, что позволяет использовать полученные данные внутри технологического процесса.
Состав системы SPRINT
| Компонент | Назначение |
|---|---|
| OSP60 | Аналоговый 3D-сканирующий щуп, устанавливаемый в шпиндель станка |
| OMM-S | Высокоскоростной оптический приемник, специально предназначенный для OSP60 |
| OSI-S | Интерфейс, обрабатывающий данные OMM-S и обеспечивающий связь с системой управления станка |
| Productivity+ Scanning Suite | Программная среда Renishaw для программирования и анализа измерительных операций OSP60 |
OSP60 следует рассматривать как часть измерительной системы SPRINT, а не как автономный щуп. Совместимость конкретной конфигурации с ЧПУ и программным обеспечением необходимо проверять до заказа.
Технические характеристики OSP60
| Характеристика | Значение |
|---|---|
| Тип датчика | Полностью трехмерный аналоговый сенсор, одновременный вывод XYZ |
| Режимы измерения | Непрерывное 3D-сканирование и измерение отдельных 3D-точек |
| Передача сигнала | Высокоскоростная инфракрасная оптическая |
| Скорость передачи данных | До 1000 3D-точек в секунду |
| Диапазон связи | До 4,5 м с одним OMM-S; до 9 м с двумя OMM-S |
| Зона передачи | 360° |
| Время включения | Менее 0,5 с |
| Диапазон сканирования | ±0,50 мм по ±X, ±Y, ±Z |
| Однонаправленная повторяемость | ±0,25 мкм (2σ), типично со стилусом 100 мм |
| Отклонение формы XYZ | ±1,00 мкм, типично со стилусом 100 мм |
| Разрешение сенсора | 0,025 мкм/отсчет |
| Скорость сканирования | Вплоть до скорости быстрого перемещения G0 — зависит от станка и приложения |
| Рекомендуемая длина стилуса | 75–150 мм |
| Тип стилуса | Только прямые; рекомендуются специализированные стилусы OSP60 |
| Типичный диаметр шарика стилуса | 2–8 мм |
| Масса без хвостовика, с батареями | 1080 г |
| Питание | 3 × CR123, 3 В Li/MnO₂ |
| Ресурс в режиме ожидания | До 121 дня |
| Непрерывная работа | До 16 ч на полной мощности / до 31 ч в режиме пониженной мощности |
| Степень защиты OSP60 / OMM-S | IPX8 |
| Рабочая температура | от +5 до +55 °C |
Сканирование или измерение отдельных точек?
OSP60 умеет работать в обоих режимах. При обычном точечном измерении система может использоваться для поиска поверхности и первоначальной установки детали. При сканировании стилус непрерывно перемещается по известной поверхности, формируя плотный массив трехмерных данных.
Именно непрерывный режим раскрывает главное преимущество SPRINT: вместо оценки геометрии по нескольким касаниям технолог получает детальное представление о профиле и форме поверхности.
Где особенно полезна технология SPRINT
Сложные 3D-поверхности
Контроль профилей и пространственной геометрии, где небольшого количества дискретных точек недостаточно для уверенной оценки формы.
Высокопроизводительное производство
Быстрый сбор большого объема данных помогает сократить время измерительных операций и встроить контроль непосредственно в производственный цикл.
Контроль процесса
Плотные данные измерений можно использовать для оценки состояния процесса и принятия решений о корректировке обработки.
Крупные и многоосевые станки
Для расширения зоны оптической связи система поддерживает два приемника OMM-S, обеспечивая диапазон до 9 м.
OSP60 или обычный touch-trigger щуп?
Touch-trigger щуп
Рационален для привязки детали, поиска кромок, центров отверстий и типовых размерных проверок по отдельным точкам.
OSP60 SPRINT
Нужен, когда требуется быстро собирать плотный массив данных о форме и профиле поверхности, выполнять 3D-сканирование и использовать измерение как элемент управления процессом.
Что проверить перед заказом системы OSP60
Для OSP60 особенно важна инженерная проверка всей системы: модель и ЧПУ станка, поддержка Productivity+ Scanning Suite, расположение одного или двух OMM-S, интерфейс OSI-S, хвостовик, длина стилуса и конкретная измерительная задача.
Артикул: в карточке намеренно не указан единый номер OSP60. Система имеет несколько компонентов и вариантов конфигурации, поэтому артикул следует фиксировать только после определения конкретной поставки.
Частые вопросы о Renishaw OSP60 SPRINT
Чем OSP60 отличается от обычного измерительного щупа Renishaw?
Обычный touch-trigger щуп регистрирует отдельные касания. OSP60 является аналоговым 3D-сканирующим щупом и способен непрерывно получать до 1000 трехмерных точек в секунду, формируя значительно более плотное описание поверхности.
Может ли OSP60 измерять отдельные точки?
Да. Помимо непрерывного сканирования OSP60 поддерживает дискретные 3D-измерения, поэтому может использоваться для поиска поверхности и ряда операций первоначальной наладки.
Что входит в систему SPRINT?
Ключевые аппаратные компоненты — сканирующий щуп OSP60, оптический приемник OMM-S и интерфейс OSI-S. Для программирования и анализа применяется программное обеспечение семейства Productivity+ Scanning Suite.
Зачем устанавливать два приемника OMM-S?
Один OMM-S обеспечивает оптический диапазон до 4,5 м. Два приемника позволяют расширить рабочую зону до 9 м и полезны на крупных или многоосевых станках, где положение детали и осей может затруднять оптическую связь.
Можно ли установить OSP60 на любой станок с ЧПУ?
Нет, совместимость необходимо проверять. OSP60 является частью интегрированной измерительной системы, поэтому важны система ЧПУ, программное обеспечение, интерфейс, расположение приемников и возможности конкретного станка.
1000 точек в секунду означает точность 1000 точек?
Нет. Это скорость сбора и передачи трехмерных данных. Метрологические характеристики описываются отдельно — например, повторяемостью, 3D-отклонением формы и разрешением сенсора.
