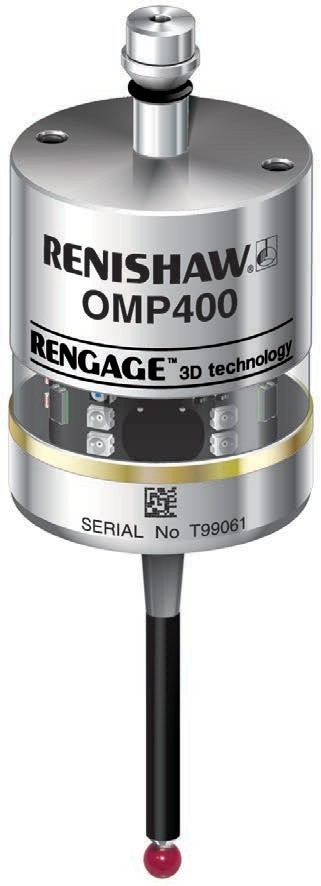

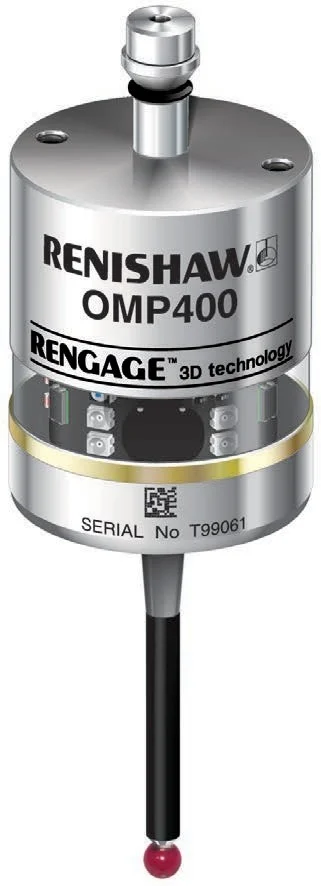

В сверхкомпактном датчике OMP400 реализована запатентованная технология RENGAGE тензодатчиков. Этот датчик предназначен для мало/среднегабаритных обрабатывающих центров. Датчик обеспечивает уникальный уровень точности в субмикронном диапазоне при измерении сложных трехмерных поверхностей и контуров. Дополнительные функции включают мониторинг характеристик станка и проверку деталей на станке.
Совместимость со всеми оптическими приемниками компании Renishaw позволяет осуществлять модернизацию существующего оборудования. При объединении этих систем с последней моделью интерфейса для передачи модулированных сигналов достигается исключительно высокая
устойчивость к световым помехам. Высокая стойкость к ударам и способность к работе при погружении в жидкость обеспечивают надежное функционирование этих систем в самых неблагоприятных условиях в цехе.
| Настройка оптической системы | Передача модулированного сигнала | Передача традиционного сигнала | |
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на мало/среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках | ||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | ||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2C, OSI / OMM-2 и OMI-2H | OMI или OMM / MI 12 | |
| Рабочий диапазон | До 5 м | ||
| Рекомендуемые щупы | Из углеродного волокна с высоким значением коэффициента Юнга, длиной от 50 до 200 мм | ||
| Вес без хвостовика ( с батарейками) | 256 г | ||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | |
| Оптическое включение | Выключение по таймеру | ||
|
Срок службы батареек (2 литий- тионилхлоридные батарейки AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более одного года, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 105 часов, в зависимости от режима включения/выключения | Не более 110 часов, в зависи мости от режима включения/выключения | |
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость |
0,25 мкм (2s) – для щупов длиной 50 мм 0,25 мкм (2s) – для щупов длиной 100 мм |
||
| Лепестковый эффект 2D по X, Y |
±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм |
||
| Лепестковый эффект 3D по X, Y, Z |
±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм |
||
|
Усилие срабатывания щупа Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
0,06 Н, 6 гс 2,55 Н, 260 гс |
||
|
Усилие щупа при перебеге Плоскость XY (типичное минимальное значение) В направлении +Z (типичное минимальное значение) |
1,04 Н, 106 гс 5,50 Н, 561 гс |
||
| Минимальная скорость измерения | 3 мм/мин с автосбросом | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
