Оптический измерительный щуп
Англия
- Проводим пусконаладочные работы
- Гарантия 12 месяцев
- Новое оборудование от производителя
- Свой склад в Перми

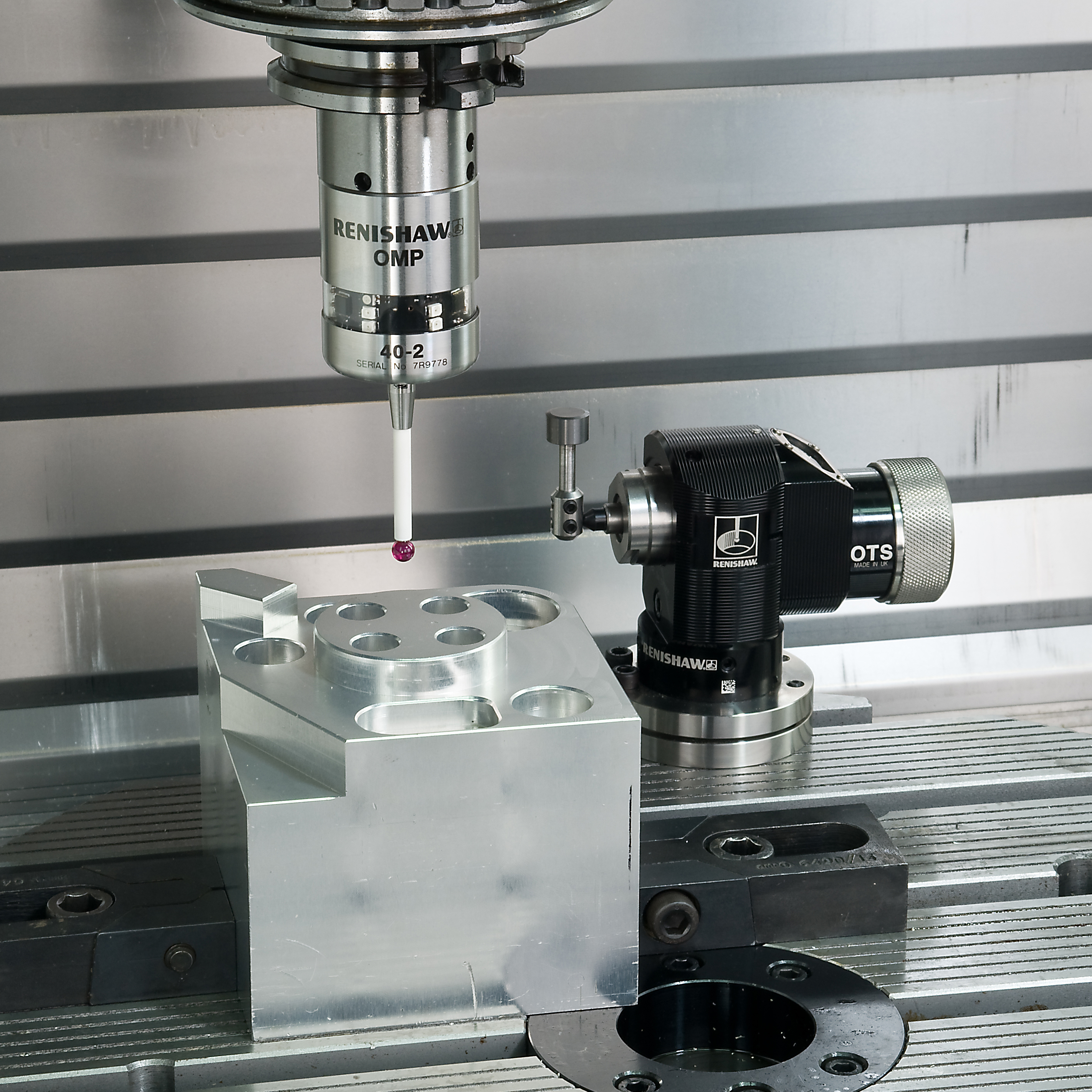

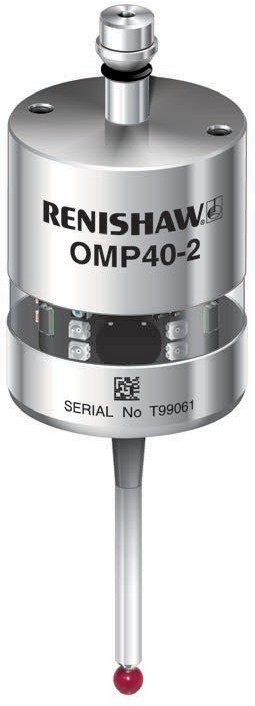

OMP40-2 – это сверхкомпактный контактный триггерный 3D датчик с оптической передачей сигнала. Датчик используется для установки заготовки и контроля ее обработки на небольших и средних обрабатывающих центрах, а также на получающих все большее распространение станках для высокоскоростной механической обработки с малогабаритными шпинделями типа HSK и конусными шпинделями.
Совместимость со всеми оптическими приемниками компании Renishaw позволяет быстро осуществлять модернизацию существующего оборудования.
Основные характеристики и преимущества
- Испытанный на практике кинематический механизм
- Исключительно высокая стойкость к световым помехам в режиме передачи модулированного сигнала
- Передача сигналов в пределах 360°
- Сверхкомпактная конструкция
- Повторяемость: 1,00 мкм (2σ)
| Технические характеристики: | |||
| Настройка оптической системы | Передача модулированного сигнала | Передача традиционного сигнала | |
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на мало/среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках | ||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | ||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI / OMM-2 | OMI или OMM / MI 12 | |
| Рабочий диапазон | До 5 м | ||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | ||
| Вес без хвостовика (с батарейками) | 250 г | ||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | |
| Оптическое включение | Выключение по таймеру | ||
|
Срок службы батареек (2 литий-тионилхлоридные батарейки AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более 250 дней, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 230 часов, в зависимости от режима включения/выключения | Не более 270 часов, в зависимости от режима включения/выключения | |
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм 2s | ||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Рабочая температура | От +5 °C до +55 °C | ||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом длиной 50 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
