Основное применение — измерение деталей и наладка на фрезерных станках с ЧПУ с ручной сменой инструмента
Односторонняя повторяемость — 1,00 мкм (2σ)
Направления измерения — ±X, ±Y, +Z
Степень защиты — IP66
Рекомендуемые щупы — керамические, длиной 50–100 мм

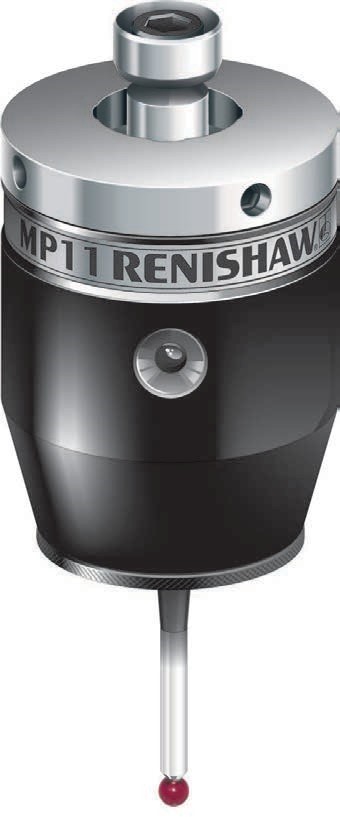

Renishaw MP11 — проводной измерительный щуп для фрезерных станков с ручной сменой инструмента
Renishaw MP11 — контактный измерительный щуп для контроля заготовок и наладки обработки непосредственно на фрезерном станке с ЧПУ. Модель рассчитана прежде всего на станки с ручной сменой инструмента: сигнал передается по кабелю, а интерфейс встроен в корпус щупа.
MP11 позволяет выполнять привязку детали, определять положение поверхностей и элементов заготовки и автоматизировать часть установочных измерений без переноса детали на отдельное измерительное оборудование.
Основные характеристики MP11
| Параметр | Значение |
|---|---|
| Основное применение | Измерение заготовок и наладка на фрезерных станках с ЧПУ с ручной сменой инструмента |
| Передача сигнала | Проводная |
| Интерфейс | Встроенный, отдельный интерфейс не требуется |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм, 2σ |
| Рекомендуемые щупы | Керамические, длиной 50–100 мм |
| Усилие срабатывания XY | 0,50 Н (малое) / 1,50 Н (большое) |
| Усилие срабатывания +Z | 1,80–7,00 Н |
| Перебег XY | ±17,5° |
| Перебег +Z | 8 мм |
| Степень защиты | IP66 |
| Рабочая температура | +5…+50 °C |
| Масса | 540 г |
Какие задачи решает MP11
Привязка заготовки
Определение положения детали и рабочих поверхностей непосредственно на станке перед началом обработки.
Поиск кромок и поверхностей
Контактное определение координат элементов детали по направлениям ±X, ±Y и +Z.
Контроль установки
Помогает обнаруживать ошибки базирования и уменьшает зависимость наладки от ручных измерительных операций.
Измерения на станке
Позволяет выполнять контрольные измерения без снятия заготовки, если требуемая операция поддерживается управляющей программой станка.
Почему MP11 использует проводное соединение
MP11 создавался для фрезерных станков, где измерительный щуп устанавливается в шпиндель вручную. В такой конфигурации нет необходимости в оптической или радиосистеме передачи сигнала: витой кабель соединяет щуп с системой управления станка.
Проводная архитектура делает систему сравнительно простой: MP11 не требует батарей и отдельного приемника, а интерфейс обработки сигнала встроен непосредственно в щуп.
Повторяемость 1 мкм: что означает характеристика
Renishaw указывает одностороннюю повторяемость 1,00 мкм (2σ). В актуальной документации производителя этот показатель испытывается при скорости 480 мм/мин со щупом длиной 50 мм.
Повторяемость не следует автоматически трактовать как абсолютную точность всей измерительной системы станка. Итоговый результат также зависит от геометрической точности станка, калибровки щупа, длины и жесткости стилуса, температуры, стратегии измерения и состояния механики.
Комплектации и артикулы Renishaw MP11
| Артикул Renishaw | Исполнение |
|---|---|
| A-2045-0003 | Щуп MP11 в сборе с регулировочной пластиной |
| A-2045-0001 | Комплект MP11: щуп, витой кабель, деревянный футляр, крепеж и инструмент |
| A-2045-0005 | Комплект MP11 + керамический щуп 50 мм, шарик Ø6 мм + хвостовик DIN 2080-A 40 |
| A-2045-0006 | Комплект MP11 + щуп 50 мм Ø6 мм + хвостовик DIN 2080-A 45 |
| A-2045-0007 | Комплект MP11 + щуп 50 мм Ø6 мм + хвостовик DIN 2080-A 50 |
| A-2045-0009 | Комплект MP11 + щуп 50 мм Ø6 мм + хвостовик DIN 69871-A 30 |
| A-2045-0010 | Комплект MP11 + щуп 50 мм Ø6 мм + хвостовик DIN 69871-A 40 |
| A-2045-0011 | Комплект MP11 + щуп 50 мм Ø6 мм + хвостовик DIN 69871-A 50 |
Для MP11 существует несколько вариантов поставки, поэтому при заказе важно указывать не только модель, но и требуемый хвостовик и состав комплекта.
Совместимость и выбор хвостовика
MP11 устанавливается в шпиндель аналогично инструментальной оправке. Renishaw предусматривает различные исполнения хвостовиков, в том числе DIN 2080 и DIN 69871; в документации также предусмотрены варианты для ANSI/CAT и BT.
Перед заказом необходимо проверить стандарт и размер конуса шпинделя конкретного станка. Это исключает ситуацию, когда сам MP11 подходит технологически, но комплект поставки имеет неподходящий хвостовик.
Когда MP11 — рациональный выбор
- фрезерный станок с ЧПУ имеет ручную смену инструмента;
- требуется автоматизировать привязку и установочные измерения;
- нет необходимости в беспроводной передаче сигнала;
- важна простая система без батарей и внешнего приемного устройства;
- требуется интегрировать измерение детали непосредственно в процесс наладки станка.
Частые вопросы о Renishaw MP11
Для каких станков предназначен MP11?
Renishaw указывает MP11 для контроля деталей и наладки на фрезерных станках с ЧПУ с ручной сменой инструмента. Сигнал передается по кабелю.
Нужен ли MP11 отдельный интерфейс?
Нет. По актуальной спецификации Renishaw интерфейс встроен в MP11, поэтому отдельный интерфейсный блок для обработки сигнала не требуется.
Нужны ли MP11 батареи?
Нет. MP11 является проводным щупом, поэтому в отличие от беспроводных шпиндельных систем ему не требуется батарейное питание для передачи измерительного сигнала.
Какова повторяемость MP11?
Односторонняя повторяемость составляет 1,00 мкм (2σ). Renishaw указывает испытание при скорости 480 мм/мин с 50-миллиметровым щупом.
Какие стилусы рекомендуются?
Производитель рекомендует керамические щупы длиной от 50 до 100 мм. Конкретный наконечник выбирается с учетом геометрии измеряемых элементов и требуемой доступности.
Как выбрать артикул MP11?
Артикул зависит от состава комплекта и хвостовика. Например, A-2045-0001 обозначает комплект MP11 с кабелем и принадлежностями, а A-2045-0005…0011 — комплекты с конкретными хвостовиками DIN. Перед заказом нужно проверить конус шпинделя станка.
Подойдет ли MP11 для станка с автоматической сменой инструмента?
Основное назначение MP11 — станки с ручной сменой инструмента. Для автоматической смены и беспроводной работы обычно рациональнее рассматривать другие измерительные системы Renishaw, подобранные под конкретный станок и способ передачи сигнала.
Подберем Renishaw MP11 под ваш станок
Проверим конус шпинделя, требуемый хвостовик, состав комплекта и задачи измерения. Поможем выбрать корректное исполнение MP11 и принадлежности.
Получить предложение| Основное назначение | Измерение размеров деталей и настройка на технологические операции на фрезерных станках с ЧПУ и ручной сменой инструмента |
| Способ передачи сигнала | Проводная передача сигналов |
| Совместимые интерфейсы | Не требуется (встроенный интерфейс) |
| Рекомендуемые щупы | Керамические, длиной от 50 до 100 мм |
| Масса | 540 г |
| Направление измерений | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2s) |
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 1,50 Н, 153 гс От 1,80 до 7,00 Н, от 184 до 714 гс |
| Класс защиты | IP66 (EN/IEC 60529) |
| Рабочая температура | От +5 °C до +50 °C |
