Способ передачи сигнала—**проводной**
Однонаправленная повторяемость LP2—**1,00 мкм (2σ)**
Однонаправленная повторяемость LP2H—**2,00 мкм (2σ)**
Рекомендуемая длина стилуса LP2—**до 100 мм**
Рекомендуемая длина стилуса LP2H—**до 150 мм**
Совместимые интерфейсы—**HSI, HSI-C**
Исполнения—**LP2, LP2H, LP2DD, LP2H DD**

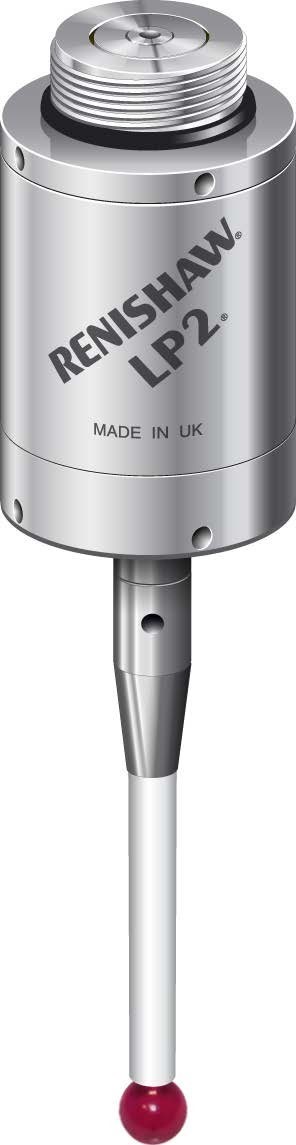

Renishaw LP2 — модульный проводной щуп для токарных, фрезерных и шлифовальных станков
Renishaw LP2 — компактный модульный контактный щуп для автоматической привязки заготовок, контроля деталей и построения измерительных систем на станках с ЧПУ. Актуальная линейка включает исполнения LP2, LP2H, LP2DD и LP2H DD.
LP2 применяется на токарных станках, обрабатывающих центрах и CNC-шлифовальных станках. Проводное подключение через HSI или HSI-C обеспечивает простую стационарную интеграцию без батарей и беспроводного приемника.
Как выбрать исполнение LP2
| Исполнение | Для каких задач | Ключевая особенность |
|---|---|---|
| LP2 | Универсальный контроль детали и наладка | Стандартное усилие срабатывания; повторяемость 1,00 мкм (2σ) |
| LP2H | Более длинные/тяжелые стилусы, вибрации | Повышенное усилие срабатывания; рекомендуемый стилус до 150 мм |
| LP2DD | Шлифование и загрязненная СОЖ | Исполнение с дополнительной защитой для среды с абразивными частицами |
| LP2H DD | Тяжелая среда + повышенное усилие | Сочетает DD-защиту с характеристиками LP2H |
Основные характеристики LP2 / LP2H
| Параметр | LP2 | LP2H |
|---|---|---|
| Передача сигнала | Проводная | Проводная |
| Совместимые интерфейсы | HSI, HSI-C | HSI, HSI-C |
| Однонаправленная повторяемость | 1,00 мкм (2σ) | 2,00 мкм (2σ) |
| Рекомендуемая длина стилуса | До 100 мм | До 150 мм |
| Типичные станки | Токарные и шлифовальные станки; модульные системы контроля | Токарные и шлифовальные станки, задачи с повышенным усилием срабатывания |
LP2 — кинематический щуп стандартного класса точности. Не следует описывать его как RENGAGE: высокоточный тензометрический щуп для шлифования в актуальной линейке Renishaw — MP250.
Модульная конструкция LP2
Контроль заготовки
LP2 можно использовать для автоматического определения положения детали, установки рабочих смещений и межоперационного контроля.
Измерение инструмента
Модульная архитектура LP2 позволяет применять щуп в составе специализированных систем и механических конфигураций для контроля инструмента.
Разные способы установки
Семейство поддерживает различные удлинители, адаптеры, гнезда и варианты монтажа, что позволяет интегрировать щуп в конкретную компоновку станка.
Работа без батарей
При проводной конфигурации питание и передача сигнала выполняются через интерфейс, поэтому обслуживание батарей не требуется.
LP2DD и LP2H DD для тяжелых условий
Исполнения LP2DD и LP2H DD предназначены для шлифовальных станков и других применений, где охлаждающая жидкость содержит большое количество твердых и абразивных частиц. Это важное отличие от стандартных LP2/LP2H.
Если щуп работает непосредственно в зоне интенсивной подачи СОЖ и шлифовального шлама, выбирать исполнение следует не только по усилию срабатывания, но и по условиям загрязнения.
LP2 или MP250?
LP2 — универсальное решение
Проверенная кинематическая конструкция, проводное подключение и повторяемость 1,00 мкм (2σ). Подходит для широкого спектра стандартных операций привязки и контроля.
MP250 — высокоточные измерения
Тензометрическая технология RENGAGE, повторяемость до 0,25 мкм (2σ), низкие усилия касания и более высокие характеристики при многовекторном 3D-контроле.
MP250 не является автоматической заменой LP2 во всех конфигурациях. Выбор зависит от способа установки, интерфейса, измерительной задачи, условий в рабочей зоне и требуемого уровня метрологических характеристик.
Интерфейсы и интеграция
Для современных проводных систем LP2 Renishaw указывает интерфейсы HSI и HSI-C. В технической документации также встречается MI 8-4 для существующих систем. HSI преобразует сигнал проводного щупа в выходные сигналы для ЧПУ, а HSI-C предоставляет конфигурируемые возможности системы.
Частые вопросы о Renishaw LP2
Чем LP2 отличается от LP2H?
LP2 — стандартное исполнение с повторяемостью 1,00 мкм (2σ) и рекомендуемыми стилусами до 100 мм. LP2H имеет повышенное усилие срабатывания и рассчитан на стилусы до 150 мм, что полезно при вибрациях и более тяжелых конфигурациях стилуса.
Для чего нужны LP2DD и LP2H DD?
DD-исполнения предназначены прежде всего для шлифовальных станков и других применений с загрязненной СОЖ, содержащей твердые частицы. Они обеспечивают дополнительную защиту измерительного механизма.
Нужны ли LP2 батареи?
В проводной конфигурации LP2 батареи не нужны. Сигнал передается через кабель и обрабатывается интерфейсом станка.
Какой интерфейс нужен для LP2?
Для современных проводных установок применяются HSI или HSI-C. Перед заказом нужно учитывать существующую электрическую схему и систему ЧПУ конкретного станка.
Что выбрать для шлифовального станка — LP2 или MP250?
Для стандартных операций и тяжелой загрязненной среды могут быть рациональны LP2DD/LP2H DD. Если требуются высокоточные многовекторные измерения и характеристики RENGAGE, следует рассматривать MP250.
Можно ли использовать LP2 для контроля инструмента?
Да. LP2 является модульной системой и применяется как для контроля заготовок, так и в различных конфигурациях измерения инструмента. Конкретная механическая компоновка подбирается под станок и задачу.
Подберем исполнение Renishaw LP2 под ваш станок
Определим нужную версию LP2 / LP2H / LP2DD / LP2H DD, интерфейс, способ монтажа и стилус с учетом станка, СОЖ и измерительной задачи.
Получить предложение| Исполнения | LP2 / LP2DD | LP2H / LP2HDD | |||
| Основное назначение | Измерение размеров деталей и настройка на технологическую операцию на токарных станках, обрабатывающих центрах и шлифовальных станках с ЧПУ любых габаритов. | ||||
| Способ передачи сигнала | Проводной или в сочетании с модулями, передающими оптический или радиосигнал | ||||
| Совместимые интерфейсы |
Проводной Оптический Радиочастотный |
HSI, MI 8-4, FS1i или FS2i OMI-2 или OSI / OMM-2 RMI или RMI-Q |
|||
| Рекомендуемые щупы |
От 50 до 100 мм Выбор материала щупа зависит от решаемой задачи. |
От 50 до 150 мм Выбор материала щупа зависит от решаемой задачи. |
|||
| Масса | 65 г | ||||
| Направление измерений | ±X, ±Y, +Z | ||||
| Односторонняя повторяемость | 1,00 мкм (2s ) | 2,00 мкм (2s ) | |||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
2,00 Н, 204 гс 4,00 Н, 408 гс 30,00 Н, 3059 гс |
|||
| Предельные значения перебега щупа | LP2 | LP2DD | LP2H | Датчик LP2HDD | |
| ±X/±Y |
14,87 мм ±12,5° |
19,06 мм ±15° |
14,87 мм ±12,5° |
19,06 мм ±15° |
|
| Z |
6,5 мм 4,5 мм при установке отражателя стружки |
5,0 мм 4,5 мм при установке отражателя стружки |
|||
| Монтаж | Резьба M16, для удлинителей LPE и переходников | ||||
| Класс защиты | IPX8 (EN/IEC 60529) | ||||
| Рабочая температура | От 0 °C до +60 °C | ||||
