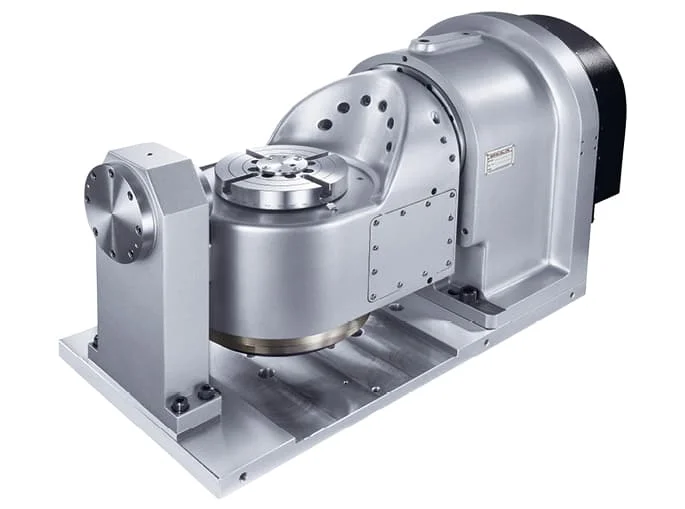

Detron DTFE-171P — высокоскоростной наклонно-поворотный стол с двумя управляемыми координатами, прямым приводом DDM и масляным охлаждением. Планшайба Ø170 мм рассчитана на 5-осевое позиционирование и обработку компактных деталей на вертикальных обрабатывающих центрах.
Прямой привод с масляным охлаждением
DTFE-171P имеет две управляемые координаты: ось R вращает планшайбу, а ось T изменяет угол её наклона. Максимальная скорость составляет 250 об/мин по оси R и 100 об/мин по оси T.
Прямой привод DDM не использует червячную передачу, редуктор или приводные ремни. Масляное охлаждение предназначено для отвода тепла от приводов и поддержания стабильного температурного режима при продолжительной работе.

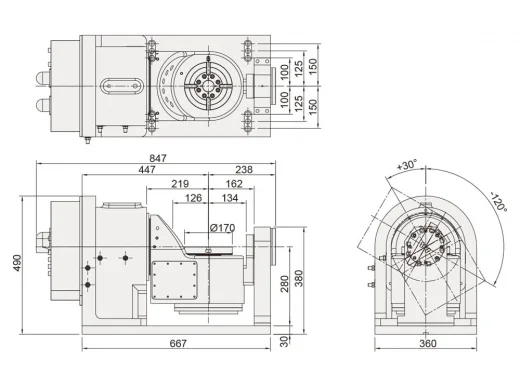

Характеристики Detron DTFE-171P
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с прямым приводом DDM |
| Управляемые координаты | R — вращение, T — наклон |
| Диаметр планшайбы | Ø170 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Высота стола в горизонтальном положении | 310 мм |
| Высота центра в вертикальном положении | 280 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический |
| Рабочее давление | 0,6–0,7 МПа |
| Максимальная скорость R / T | 250 / 100 об/мин |
| Момент зажима R / T | 230 / 400 Н·м |
| Допустимая нагрузка, горизонтально | 30 кг |
| Допустимая нагрузка при наклоне 0–90° | 30 кг |
| Допустимый момент дисбаланса | 30 Н·м |
| Допустимый момент инерции нагрузки | 0,12 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность индексации R / T | 20 / 30 угл. сек. |
| Повторяемость R / T | 4 / 4 угл. сек. |
| Диапазон наклона | −120°…+30° |
| Система охлаждения | масляная |
| Масса с двигателями | 336 кг |
Особенности DTFE-171P
Что проверить перед установкой
- Поддержку двух дополнительных управляемых координат системой ЧПУ.
- Совместимость двигателей, приводов и обратной связи с ЧПУ станка.
- Рабочую зону при наклоне планшайбы от −120° до +30°.
- Суммарную массу детали и оснастки — не более 30 кг.
- Допустимый момент дисбаланса — 30 Н·м.
- Допустимый момент инерции нагрузки — 0,12 кг·м².
- Грузоподъёмность станка с учётом массы стола 336 кг.
- Наличие подготовленного воздуха давлением 0,6–0,7 МПа.
- Возможность подключения масляного охлаждения к базовому станку.
Вопросы по Detron DTFE-171P
Чем DTFE-171P отличается от DTFE-170P?
Какую нагрузку допускает DTFE-171P?
Какая максимальная скорость осей?
Как фиксируются оси DTFE-171P?
Что требуется для системы охлаждения?
Какие данные нужны для подбора?
Подберем Detron DTFE-171P под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону, нагрузки, диапазон наклона, приводы и подключение масляного охлаждения.
