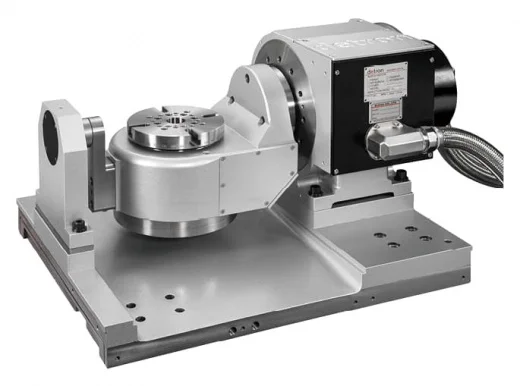

Detron DTFE-125P — компактный наклонно-поворотный стол с двумя управляемыми координатами и прямым приводом DDM. Планшайба Ø160 мм рассчитана на высокоскоростное позиционирование и обработку небольших деталей на вертикальных обрабатывающих центрах.
Прямой привод для скоростной 5-осевой обработки
DTFE-125P имеет две управляемые координаты: ось R вращает планшайбу, а ось T изменяет угол её наклона. Максимальная скорость составляет 200 об/мин по оси R и 50 об/мин по оси T.
Прямой привод DDM не использует червячную передачу, ремни или редукторы. Такая конструкция исключает механический люфт элементов передачи и уменьшает количество изнашиваемых деталей между двигателем и рабочей осью.

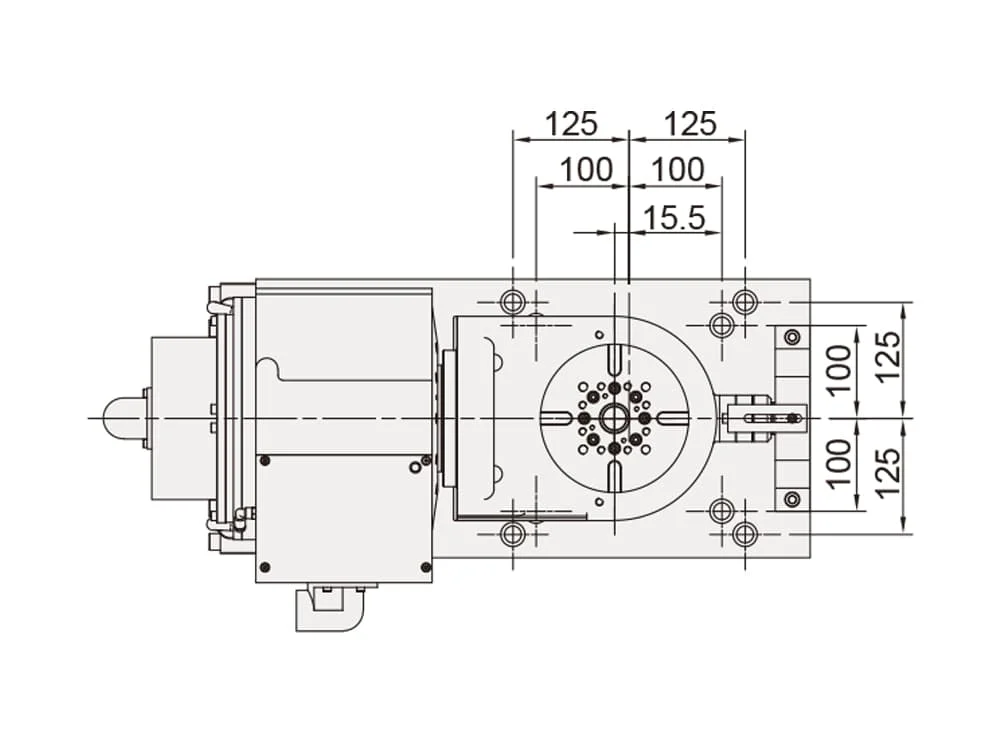

Характеристики Detron DTFE-125P
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с прямым приводом DDM |
| Управляемые координаты | R — вращение, T — наклон |
| Диаметр планшайбы | Ø160 мм |
| Диаметр центрального отверстия | Ø30H7 мм |
| Высота стола в горизонтальном положении | 240 мм |
| Высота центра в вертикальном положении | 210 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический |
| Рабочее давление | 0,6–0,7 МПа |
| Максимальная скорость R / T | 200 / 50 об/мин |
| Момент зажима R / T | 100 / 400 Н·м |
| Допустимая нагрузка, горизонтально | 20 кг |
| Допустимая нагрузка при наклоне 0–90° | 20 кг |
| Допустимый момент дисбаланса | 6,4 Н·м |
| Допустимый момент инерции нагрузки | 0,05 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 30 угл. сек. |
| Повторяемость R / T | 4 / 4 угл. сек. |
| Диапазон наклона | от −120° до +30° |
| Система охлаждения | воздушная |
| Масса с двигателями | 226 кг |
Особенности DTFE-125P
Что проверить перед установкой
- Поддержку двух дополнительных управляемых координат системой ЧПУ.
- Совместимость двигателей, приводов и датчиков обратной связи с ЧПУ.
- Рабочую зону при наклоне планшайбы от −120° до +30°.
- Массу детали, патрона и приспособления — суммарно не более 20 кг.
- Допустимый момент дисбаланса — 6,4 Н·м.
- Допустимый момент инерции нагрузки — 0,05 кг·м².
- Грузоподъёмность станка с учётом массы стола 226 кг.
- Наличие подготовленного воздуха давлением 0,6–0,7 МПа.
- Режим охлаждения при продолжительной или непрерывной обработке.
