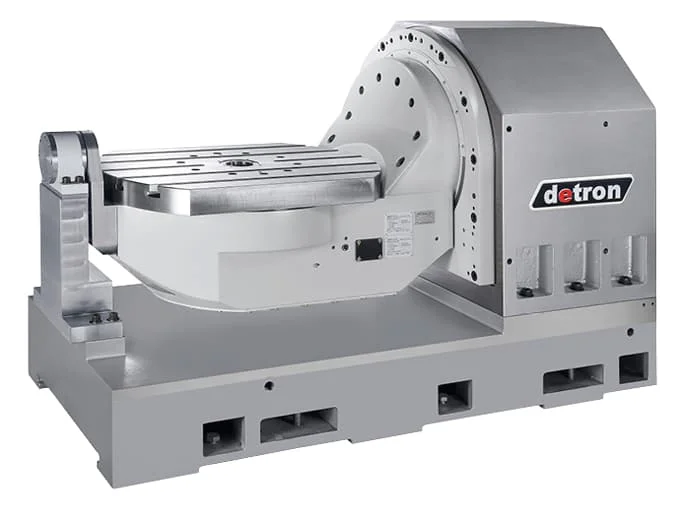

Detron DTFAI-720EH — крупногабаритный наклонно-поворотный стол с двумя управляемыми координатами и прямым приводом DDM. Планшайба Ø720 мм рассчитана на 5-осевую обработку деталей массой до 300 кг. Наклонная ось модели интегрируется в колонну обрабатывающего центра.
Прямой привод для крупногабаритной 5-осевой обработки
DTFAI-720EH имеет две управляемые координаты: ось R вращает планшайбу, а ось T выполняет её наклон в диапазоне от −110° до +110°. Максимальная скорость составляет 100 об/мин по оси R и 50 об/мин по оси T.
Прямой привод DDM передаёт движение рабочим осям без червячной передачи и приводных ремней. Гидравлическая фиксация обеспечивает момент зажима 2500 Н·м по поворотной оси и 4500 Н·м по наклонной оси.
Характеристики Detron DTFAI-720EH
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с прямым приводом DDM |
| Управляемые координаты | R — вращение, T — наклон |
| Исполнение | наклонная ось интегрируется в колонну станка |
| Диаметр планшайбы | Ø720 мм |
| Диаметр центрального отверстия | Ø70H7 мм |
| Высота стола | 250 мм |
| Ширина Т-образного паза | 18H7 мм |
| Тип зажима | гидравлический |
| Рабочее давление | 4 МПа |
| Максимальная скорость R / T | 100 / 50 об/мин |
| Момент зажима R / T | 2500 / 4500 Н·м |
| Допустимая нагрузка, горизонтально | 300 кг |
| Допустимая нагрузка при наклоне 0–90° | 300 кг |
| Допустимый момент дисбаланса | 300 Н·м |
| Допустимый момент инерции нагрузки | 9,4 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность индексации R / T | 10 / 20 угл. сек. |
| Повторяемость R / T | 4 / 4 угл. сек. |
| Диапазон наклона | −110°…+110° |
| Система охлаждения | масляная |
| Масса с двигателями | 1500 кг |
Особенности DTFAI-720EH
Что проверить перед интеграцией
- Возможность интеграции наклонной оси в колонну станка.
- Поддержку двух дополнительных управляемых координат системой ЧПУ.
- Совместимость моментных двигателей и обратной связи с ЧПУ.
- Рабочую зону при наклоне планшайбы от −110° до +110°.
- Суммарную массу заготовки и оснастки — не более 300 кг.
- Допустимый момент дисбаланса — 300 Н·м.
- Допустимый момент инерции нагрузки — 9,4 кг·м².
- Наличие гидравлической системы с давлением 4 МПа.
- Подключение масляного охлаждения к системе базового станка.
- Допустимую нагрузку конструкции станка с учётом массы стола 1500 кг.
Вопросы по Detron DTFAI-720EH
Что означает индекс I в обозначении DTFAI-720EH?
Какую нагрузку допускает DTFAI-720EH?
Какая максимальная скорость осей?
Как фиксируются оси DTFAI-720EH?
Как подключается система охлаждения?
Какие данные нужны для подбора?
Подберем Detron DTFAI-720EH для интеграции в станок
Пришлите компоновку обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону, нагрузки, размещение наклонной оси, гидравлику и охлаждение.
