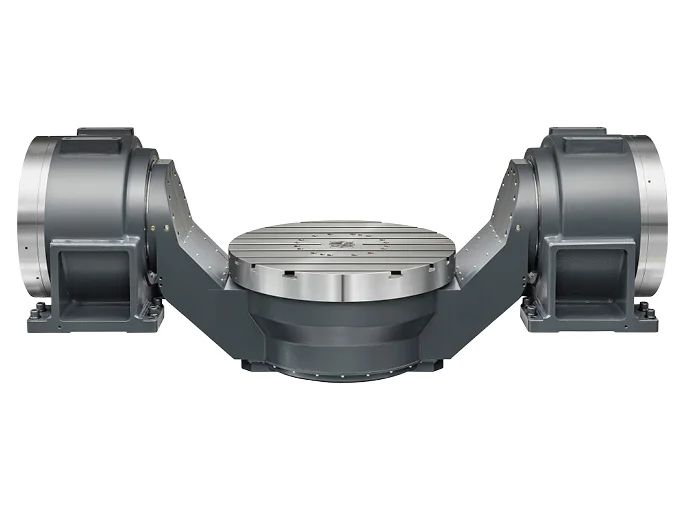

Detron D2TF-800H — крупногабаритный наклонно-поворотный стол с двумя управляемыми координатами и прямым приводом DDM. Планшайба Ø800 мм и допустимая нагрузка 1000 кг позволяют применять модель для 5-осевой обработки тяжёлых и габаритных деталей.
Прямой привод для тяжёлой 5-осевой обработки
D2TF-800H имеет две управляемые координаты: ось R вращает планшайбу, а ось T выполняет её наклон в диапазоне от −120° до +30°. Максимальная скорость составляет 100 об/мин по оси R и 50 об/мин по оси T.
Прямой привод DDM передаёт движение рабочим осям без червячной передачи и приводных ремней. Гидравлическая фиксация обеспечивает момент зажима 3000 Н·м по поворотной оси и 6000 Н·м по наклонной оси.
Характеристики Detron D2TF-800H
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с прямым приводом DDM |
| Управляемые координаты | R — вращение, T — наклон |
| Диаметр планшайбы | Ø800 мм |
| Диаметр центрального отверстия | Ø60H7 мм |
| Высота стола | 225 мм |
| Ширина Т-образного паза | 14H7 мм |
| Тип зажима | гидравлический |
| Рабочее давление | 4 МПа |
| Максимальная скорость R / T | 100 / 50 об/мин |
| Момент зажима R / T | 3000 / 6000 Н·м |
| Допустимая нагрузка, горизонтально | 1000 кг |
| Допустимая нагрузка при наклоне 0–90° | 1000 кг |
| Допустимый момент дисбаланса | 800 Н·м |
| Допустимый момент инерции нагрузки | 20 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность индексации R / T | 10 / 20 угл. сек. |
| Повторяемость R / T | 4 / 4 угл. сек. |
| Диапазон наклона | −120°…+30° |
| Система охлаждения | масляная |
| Масса с двигателями | 2500 кг |
Особенности D2TF-800H
Что проверить перед интеграцией
- Поддержку двух дополнительных управляемых координат системой ЧПУ.
- Совместимость моментных двигателей и обратной связи с ЧПУ.
- Рабочую зону при наклоне планшайбы от −120° до +30°.
- Суммарную массу заготовки и оснастки — не более 1000 кг.
- Допустимый момент дисбаланса — 800 Н·м.
- Допустимый момент инерции нагрузки — 20 кг·м².
- Наличие гидравлической системы с давлением 4 МПа.
- Подключение масляного охлаждения к базовому станку.
- Допустимую нагрузку конструкции станка с учётом массы стола 2500 кг.
- Требования к фундаменту, монтажной базе и транспортировке узла.
Вопросы по Detron D2TF-800H
Какую нагрузку допускает D2TF-800H?
Какой диапазон наклона имеет стол?
Какая максимальная скорость осей?
Как фиксируются оси D2TF-800H?
Как подключается система охлаждения?
Какие данные нужны для подбора?
Подберем Detron D2TF-800H для вашего проекта
Пришлите компоновку обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону, нагрузки, монтажную базу, гидравлику и охлаждение.
