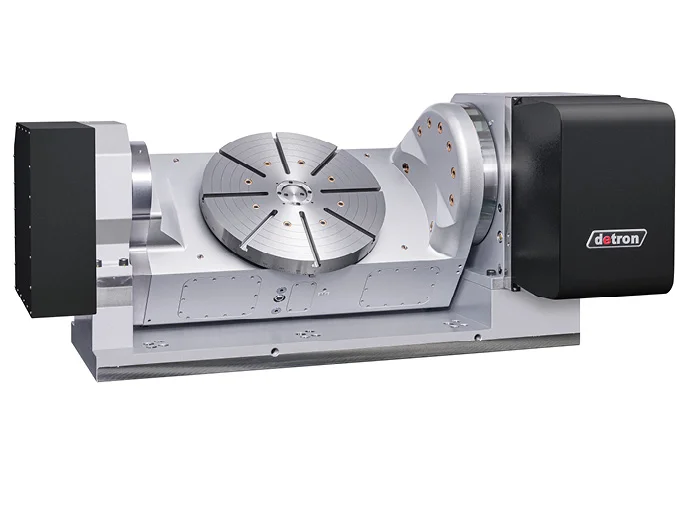

Detron RCTFE-500HL — крупногабаритный наклонно-поворотный индексный стол с двумя управляемыми координатами. Планшайба Ø500 мм рассчитана на установку деталей и технологической оснастки общей массой до 500 кг в горизонтальном положении.
Индексирование двух управляемых координат
RCTFE-500HL имеет поворотную ось R и наклонную ось T. Планшайба вращается со скоростью до 30 об/мин, наклонная координата — до 20 об/мин. Рабочий диапазон наклона составляет от −120° до +30°.
В приводе применяется роликово-кулачковый механизм с контактом качения. Такая конструкция обеспечивает высокую жёсткость, передачу движения без люфта и коэффициент передачи мощности более 80%.

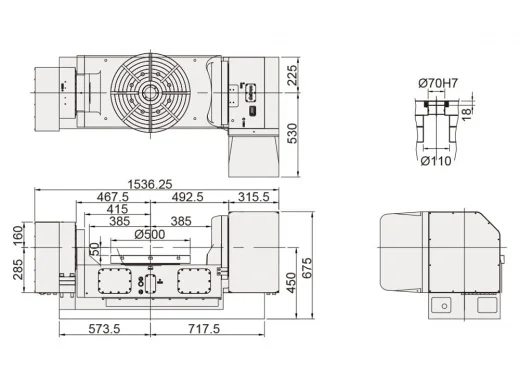

Характеристики Detron RCTFE-500HL
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный индексный стол |
| Управляемые координаты | R — вращение, T — наклон |
| Тип привода | роликово-кулачковый механизм |
| Диаметр планшайбы | Ø500 мм |
| Диаметр центрального отверстия | Ø70H7 мм |
| Высота стола в горизонтальном положении | 400 мм |
| Высота центра в вертикальном положении | 450 мм |
| Ширина Т-образного паза | 14H7 мм |
| Тип зажима | гидравлический |
| Рабочее давление | 5 МПа |
| Передаточное отношение R / T | 1:90 / 1:150 |
| Максимальная скорость R / T | 30 / 20 об/мин |
| Момент зажима R / T | 2500 / 3000 Н·м |
| Допустимая нагрузка, горизонтально | 500 кг |
| Допустимая нагрузка при наклоне 0–90° | 350 кг |
| Допустимый момент дисбаланса | 300 Н·м |
| Стандартный момент инерции нагрузки | 9,6 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность индексации R / T | 20 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −120°…+30° |
| Допустимый момент кулачкового механизма | 1600 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без сервомоторов | 1360 кг |
Особенности RCTFE-500HL
Что проверить перед установкой
- Поддержку двух дополнительных управляемых координат системой ЧПУ.
- Совместимость сервомоторов и приводов с ЧПУ станка.
- Рабочую зону при наклоне от −120° до +30°.
- Нагрузку 500 кг горизонтально и 350 кг при наклоне.
- Допустимый момент дисбаланса — 300 Н·м.
- Стандартный момент инерции нагрузки — 9,6 кг·м².
- Грузоподъёмность станка с учётом массы стола 1360 кг.
- Наличие гидравлической системы с давлением 5 МПа.
- Необходимое количество каналов rotary joint.
