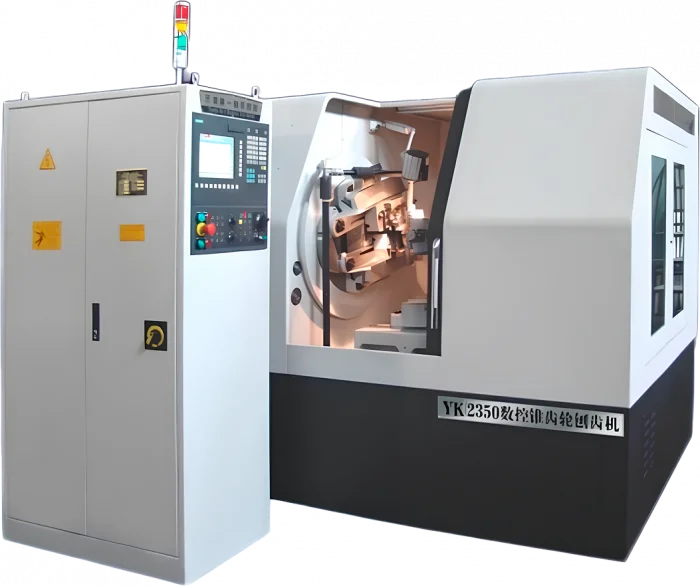

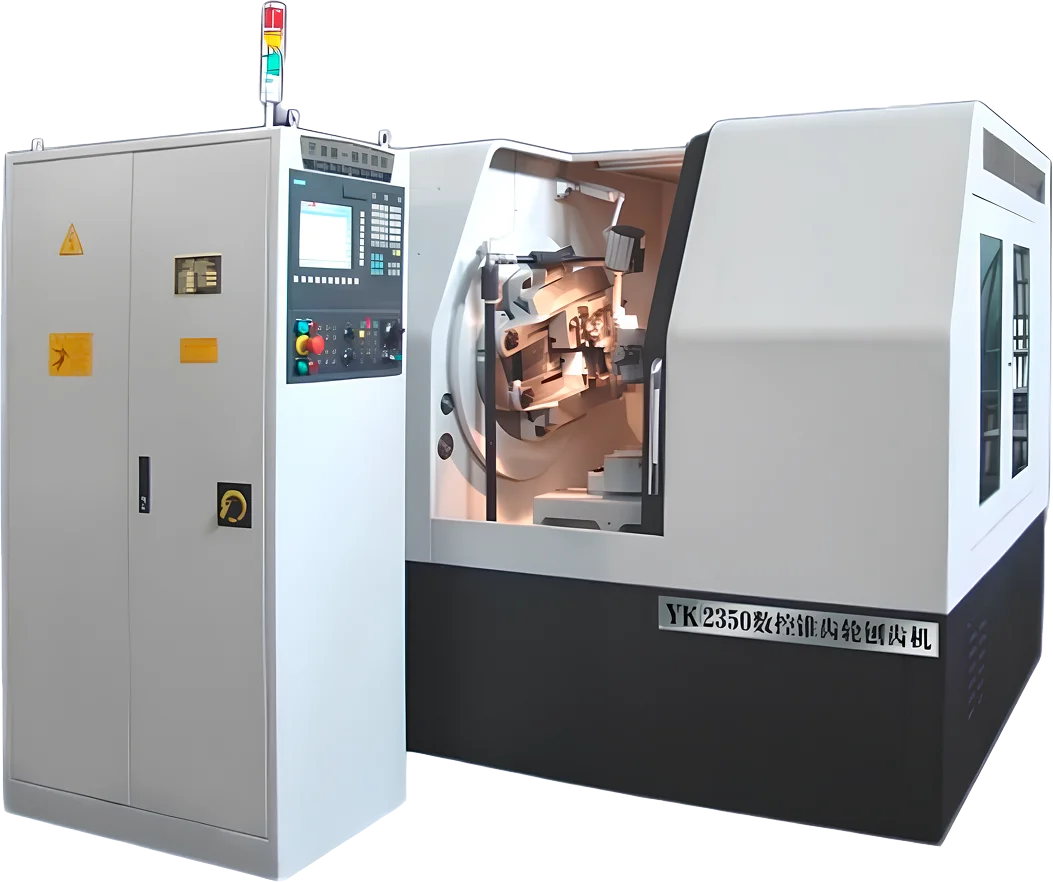

Четырёхосевой зубострогальный станок с ЧПУ YK2350
Предназначен для обработки прямозубых конических колёс диаметром до 500 мм и модулем до 10 мм. Обеспечивает стабильное достижение 7-й степени точности. Применяется в серийном и мелкосерийном производстве в тракторостроении, грузовом автомобилестроении, горной и строительной технике, а также в общем машиностроении.
Держатель инструмента установлен на люльке, а обрабатываемая деталь закреплена в шпинделе заготовки. Шпиндельная бабка заготовки расположена на подвижном основании. Люлька и подвижное основание установлены на станине. Два резца с линейными режущими кромками закреплены в держателе инструмента и совершают возвратно-поступательное линейное движение через кривошипно-шатунный механизм, приводимый в движение асинхронным двигателем с регулируемой частотой вращения.
Система ЧПУ Siemens 828D управляет четырьмя осями: люлька, шпиндельная бабка заготовки, подача подвижного основания и возвратно-поступательное движение резцов. Обеспечивается высокая точность позиционирования, интуитивно понятный интерфейс, а встроенные циклы зубообработки сокращают время программирования и упрощают работу оператора.
Кабинетная защита со смотровыми окнами обеспечивает визуальный контроль процесса и защиту от разбрызгивания масла. Независимый герметичный электрический шкаф с кондиционером гарантирует стабильный тепловой режим электроники.

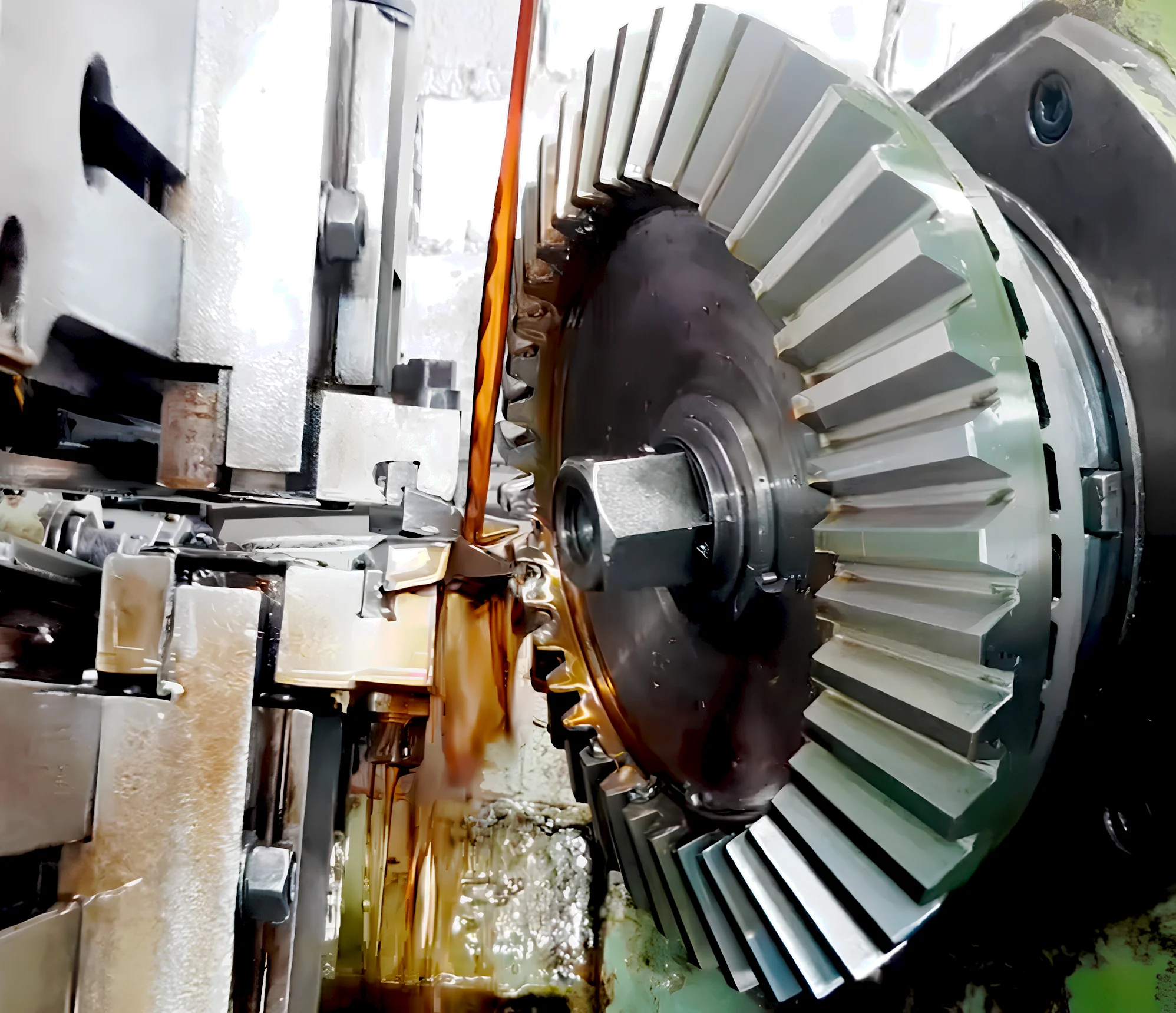

Принцип работы — обкат: нарезаемая шестерня и воображаемое производящее колесо, образованное возвратно-поступательным движением резцов, многократно обкатываются друг относительно друга, формируя эвольвентный профиль зуба.
-

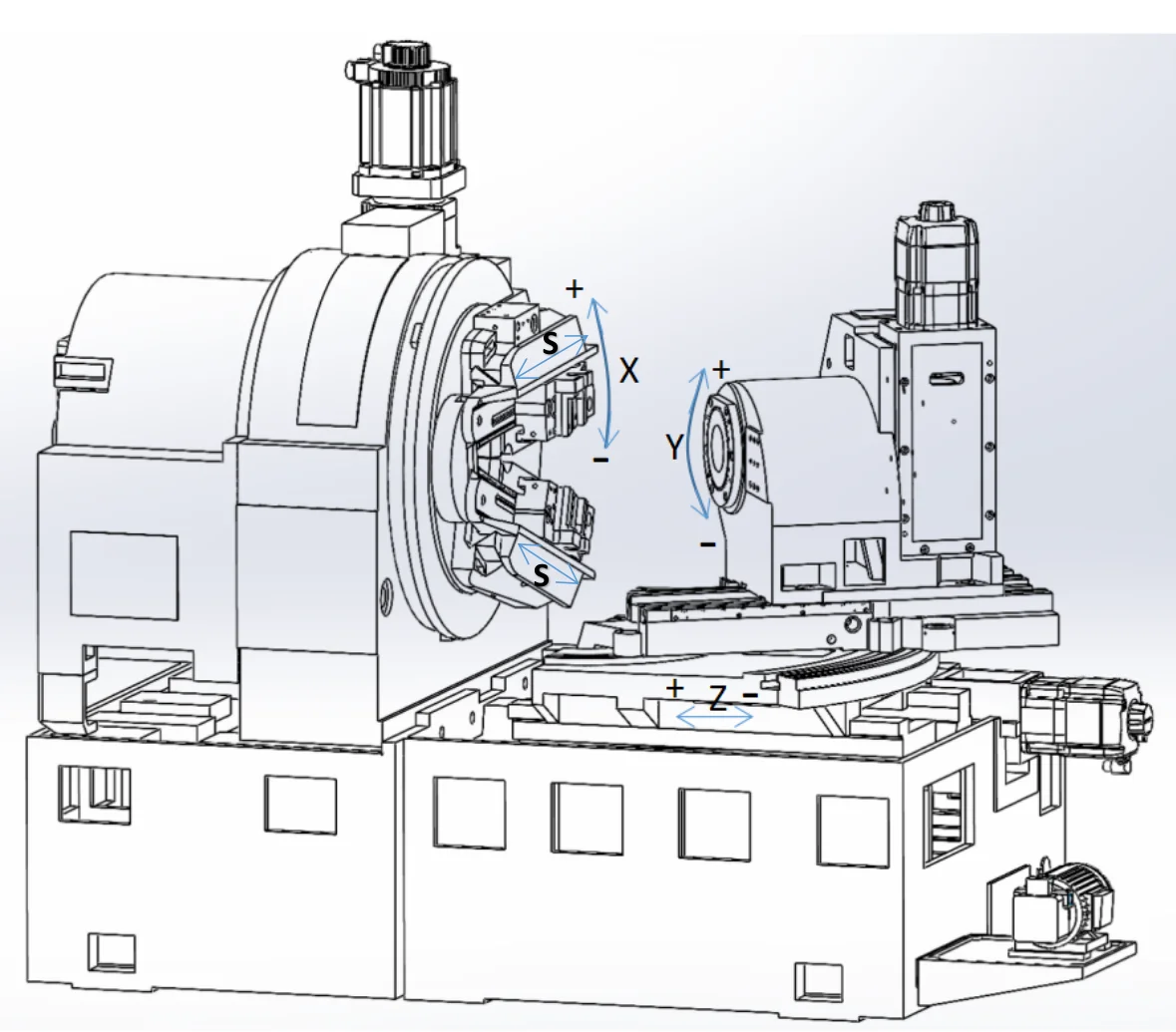

Станок представляет собой четырех-осевой станок с ЧПУ (с возможность одновременного управления тремя осями): вращение люльки (ось X), вращение заготовки (ось Y), подача люльки (ось Z), возвратно-поступательное движение режущего инструмента (ось S).
-
Станок использует принцип зубострогания, так что обрабатываемая шестерня и воображаемая профилирующая шестерня (образованная возвратно-поступательным движением инструмента) многократно вращаются друг напротив друга и работают.
-
В движении седловой подачи используется вспомогательный привод шарико-винтовой пары, который приводится в действие серводвигателем.
| Наименование | Ед. изм. | Значение |
|---|---|---|
| Количество осей | шт. | 4 (X, Y, Z, S) |
| Система ЧПУ | Siemens 828D | |
| Максимальный диаметр заготовки | мм | 500 |
| Максимальный модуль | мм | 10 |
| Предельное передаточное число при угле между осями 90° | 8:1 | |
| Максимальное конусное расстояние | мм | 250 |
| Максимальная длина зуба | мм | 85 |
| Количество обрабатываемых зубьев | шт | 10-200 |
| Время нарезания одного зуба | сек | 16,1-100 |
| Угол ножки зуба | град | 8° – 81° |
| Диаметр конического отверстия шпинделя | мм | 100 |
| Диаметр сквозного отверстия шпинделя | мм | 78 |
| Конусность | 1:20 | |
| Расстояние от торца шпинделя заготовки до центра станка | мм | 70-380 |
| Количество возвратно-поступательных движений в минуту строгального резца | дв.х./мин | 98-500 |
| Максимальный угол поворота люльки выше нулевой отметки | град | 30 |
| Максимальный угол поворота люльки ниже нулевой отметки | град | 30 |
| Напряжение | В | 380 |
| Вес станка | кг | 8000 |
| Общая мощность | кВт | 20 |
| Габариты станка (Д*Ш*В) | мм | 2400х1800х1800 |
Комплектация
- Система ЧПУ Siemens 828D
- Герметичный электрошкаф
- Кондиционер для электрошкафа
- Освещение рабочей зоны
- Трёхцветная сигнальная лампа (индикация режимов работы)
- Полное защитное ограждение
- Автоматическая централизованная система смазки
- Гидравлическая станция
- Автоматический стружкоудалитель для магнитных материалов с баком
- Регулировочные болты и опоры для монтажа станка по уровню
- Комплект специальных инструментов для обслуживания станка
- Руководство по эксплуатации
- Сертификат качества
- Упаковочный лист
