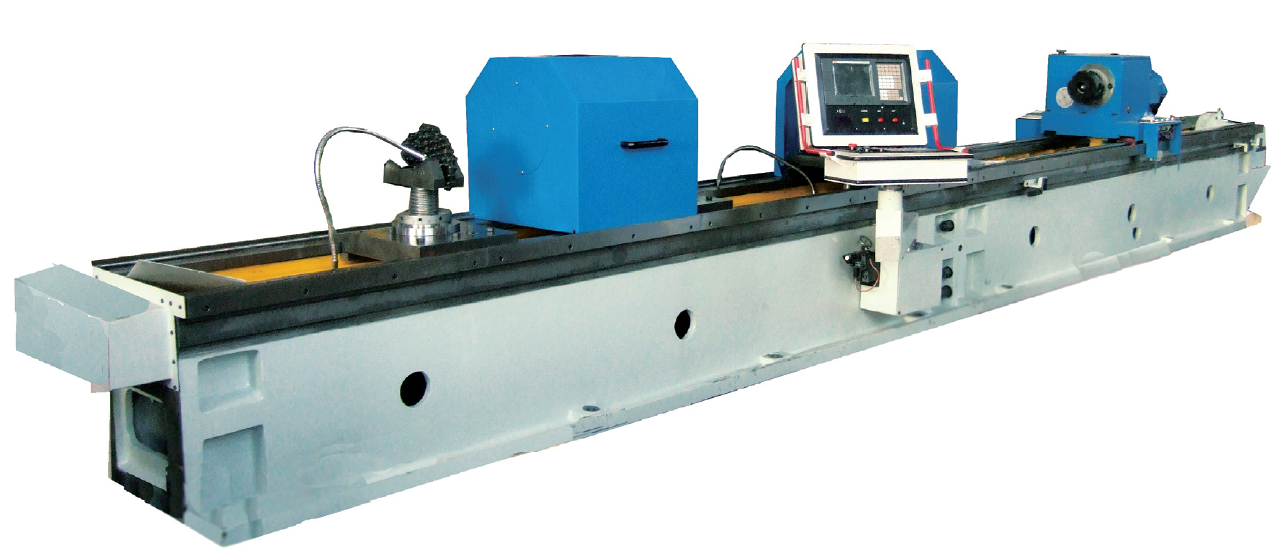

Горизонтальный хонинговальный станок Dezhou 2M2125Ax10000

Хонинговальные станки серии 2M2125 - высокоэффективные доводочные машины для глубокой обработки. Это оборудование подходит для хонингования и полирования цилиндрических деталей, различных прецизионных гидравлических масляных цилиндров.  Точность диаметра отверстия может превышать IT7, а шероховатость поверхности Ra 0,2-0,4.

Станки также можно использовать для ремонта и технического обслуживания конусных и эллиптических поверхностей частичным хонингованием.

Станина

Станина станков имеет цельнолитую конструкцию. После термообработки, также проходит обработку старением, пескоструйную обработку и механическую (строгание, фрезерование, шлифование).

Круговой линейный направляющий рельс, ведомый реечной передачей. Каретка установлена на круговой линейной направляющей.

Крепление заготовки

Заготовка фиксируется зажимными цепями, положение заготовки центрирует V-образный люнет (размер зависит от заготовки).

Хонинговальная головка

Хонинговальная головка крепится на хонинговальный стержень. Стержень вращается, а осевая подача приводится в действие двигателем хонинговального суппорта.

Хонинговальный суппорт

Возвратно-поступательное движение хонинговальной головки производится серводвигателем. Направляющие качения обеспечивают быстрое и высокоэффективное хонингование. Серводвигатель регулирует давление движения ориентируясь на крутящий момент, таким образом давление поддерживается стабильно и постоянно.

В режиме постоянного давления хонинговальная головка в цифровом виде отображает на дисплее давление по окружности контакта головки с заготовкой, так мы можем судить о состоянии внутреннего отверстия заготовки, о прямолинейности и цилиндричности отверстия. Оператор может сначала произвести черновое хонингование заготовки, а затем, когда давление станет равномерным, хонинговать начисто. Таким образом, может быть улучшена эффективность обработки, цилиндричность отверстия и его прямолинейность.

Метод охлаждения. Комбинированный режим внешней и внутренней подачи масла

Хонинговальное масло подается через хонинговальный стержень под высоким давлением и позволяет промывать отверстие от загрязнений и охлаждать хонинговальную головку.

При хонинговании длинных заготовок (более 1,5 м), внешняя подача масла для хонингования не может эффективно охлаждать и мыть хонинговальную головку, но благодаря внутренней подаче масла, эта задача выполняется эффективно. Это позволяет продлить срок службы хонинговальной головки. При обработке короткой заготовки всегда можно выбрать только внешний метод подачи масла.

Контроллер
