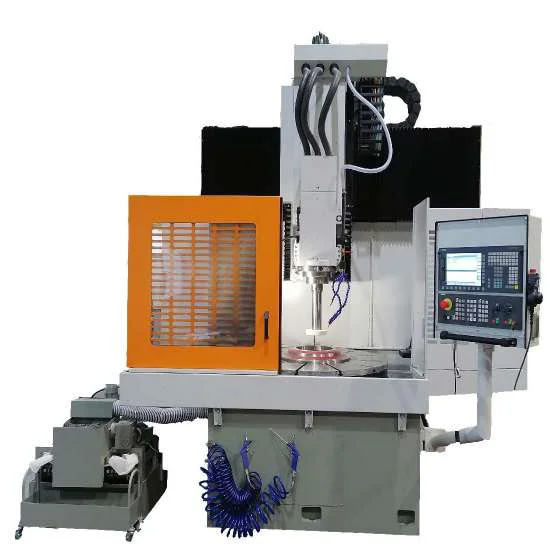

ОШ-642.1.Ф3 — специальный внутриторцешлифовальный станок с ЧПУ, круглым столом и вертикальным шпинделем производства завода «Красный борец». Предназначен для шлифования наружных, внутренних и плоских поверхностей деталей типа тел вращения.
Диаметр рабочей поверхности стола составляет 1200 мм. Каталожные пределы заготовки: диаметр до 1200 мм, высота до 600 мм, масса до 1000 кг. Мощность главного привода — 40 кВт.
Назначение ОШ-642.1.Ф3
Станок рассматривают для шлифования деталей, которые удобно базировать на горизонтальном круглом столе: колец, дисков, втулок и других тел вращения. Возможность обработки конкретной поверхности проверяют по её расположению, доступу инструмента и способу закрепления.
При наличии нескольких точных поверхностей технологическая задача заключается не только в получении их размеров, но и в обеспечении взаимного положения. Поэтому при подборе станка необходимо указать требования к соосности, радиальному и торцевому биению, перпендикулярности и плоскостности.
Компоновка и рабочие движения
Портальная компоновка
Станок выполнен по портальной схеме. Шлифовальная головка перемещается в продольном и вертикальном направлениях. Заготовка устанавливается на круглом столе.
Поворотная шлифовальная головка
Ось шлифовального шпинделя может поворачиваться в вертикальной плоскости на угол ±45°. Поворот выполняется от управляемого привода и используется для предусмотренных технологических наладок.
Круглый стол Ø1200 мм
Частота вращения планшайбы составляет 1–150 об/мин. Предусмотрено реверсивное вращение. Способ закрепления выбирают по геометрии, материалу и жёсткости детали.
Правка алмазным роликом
В каталожном описании предусмотрена правка шлифовального круга вращающимся алмазным роликом за счёт перемещения круга по двум координатам. Оснащение для правки согласовывают с требуемым инструментом и профилем.
Технические характеристики ОШ-642.1.Ф3
| Тип станка | Внутриторцешлифовальный с ЧПУ |
|---|---|
| Компоновка | Портальная, с круглым столом |
| Основное положение шлифовального шпинделя | Вертикальное |
| Диаметр рабочей поверхности круглого стола, мм | 1200 |
| Максимальный диаметр заготовки, мм | 1200 |
| Максимальная высота заготовки, мм | 600 |
| Максимальная масса заготовки, кг | 1000 |
| Размеры шлифовального круга D × H × d, мм | 300 × (20–50) × 32 |
| Угол поворота оси шлифовального шпинделя в вертикальной плоскости, ° | ±45 |
| Частота вращения шлифовального круга, об/мин | 2000–10 000 |
| Частота вращения планшайбы стола, об/мин | 1–150 |
| Дискретность задания продольных и вертикальных перемещений, мм | 0,001 |
| Дискретность поворота шлифовальной головки, ° | 0,001 |
| Мощность главного привода, кВт | 40 |
| Габаритные размеры Д × Ш × В, мм | 4400 × 3000 × 4200 |
| Масса станка, кг | 12 000 |
Характеристики приведены по заводскому каталогу для модели ОШ-642.1.Ф3. Конкретное исполнение, инструментальное оснащение и комплект поставки закрепляются в согласованной спецификации.
Что учитывать при разработке операции
Размер заготовки и доступ инструмента
Диаметр заготовки до 1200 мм не означает возможность шлифования любой поверхности того же диаметра. Для внутренней обработки проверяют входной диаметр, глубину отверстия, размеры круга и оправки. Для наружной обработки и торцов учитывают вылет инструмента, положение головки и элементы крепления.
Закрепление колец и тонкостенных деталей
Зажим должен обеспечивать устойчивое положение детали без недопустимой деформации. Для тонкостенных колец и дисков проверяют распределение опор и зажимного усилия, а также изменение формы после освобождения из приспособления.
Массу приспособления, расположение центра тяжести и допустимые нагрузки на стол необходимо согласовать дополнительно. Предельная масса заготовки не заменяет проверку всей установленной системы.
Выбор круга и рабочих оборотов
Диапазон 2000–10 000 об/мин характеризует вращение шлифовального круга. Допустимые рабочие обороты конкретного инструмента определяются его диаметром, конструкцией, маркировкой и разрешённой окружной скоростью. Верхний предел оборотов станка нельзя автоматически назначать для круга Ø300 мм.
Точность и приёмка
Дискретность задания перемещений 0,001 мм не является гарантией точности обработки 1 мкм. В техническом задании отдельно указывают допуски размера, формы, взаимного положения поверхностей и шероховатость, а также методику их контроля.
Подготовка места установки
При габаритах 4400 × 3000 × 4200 мм и массе 12 000 кг необходимо заранее проверить высоту помещения, транспортные проёмы, маршрут перемещения и условия разгрузки. Площадь размещения должна учитывать доступ для обслуживания и установки деталей.
Требования к основанию, монтажные зоны, подключение электропитания и вспомогательных систем определяются установочным чертежом и документацией конкретного станка. Мощность главного привода 40 кВт не следует принимать за общую установленную мощность.
Данные для подбора и комплектации
- Чертёж детали с наружными и внутренними диаметрами, высотой, уступами и обрабатываемыми торцами.
- Материал, твёрдость, термообработка и припуск под шлифование.
- Допуски размеров и формы, требования к биению, соосности и шероховатости.
- Масса заготовки, технологические базы и предполагаемый способ закрепления.
- Размер партии, номенклатура деталей и требуемая производительность.
- Требования к ЧПУ, оснастке, правке инструмента, системе СОЖ и измерительному оснащению.
Вопросы по ОШ-642.1.Ф3
Какие поверхности можно шлифовать?
Заводской каталог предусматривает шлифование наружных, внутренних и плоских поверхностей деталей типа тел вращения. Доступность конкретной поверхности проверяют по чертежу и оснащению.
Можно ли установить заготовку диаметром 1200 мм?
В каталоге указан максимальный диаметр заготовки 1200 мм, высота 600 мм и масса 1000 кг. Дополнительно необходимо проверить крепление, распределение нагрузки и доступ инструмента.
Головка имеет только вертикальное положение?
Основное положение шпинделя вертикальное. Предусмотрен управляемый поворот его оси в вертикальной плоскости на угол ±45°.
Мощность 40 кВт определяет требования к электропитанию?
40 кВт — каталожная мощность главного привода. Общую установленную мощность, параметры подключения и требования к защите определяют по электрической документации и составу вспомогательного оборудования.
Запросить предложение на ОШ-642.1.Ф3
Направьте чертёж или техническое задание для проверки применимости станка и подбора оснащения. В предложении согласовываются исполнение, комплект поставки, цена, срок отгрузки и условия пусконаладки.
