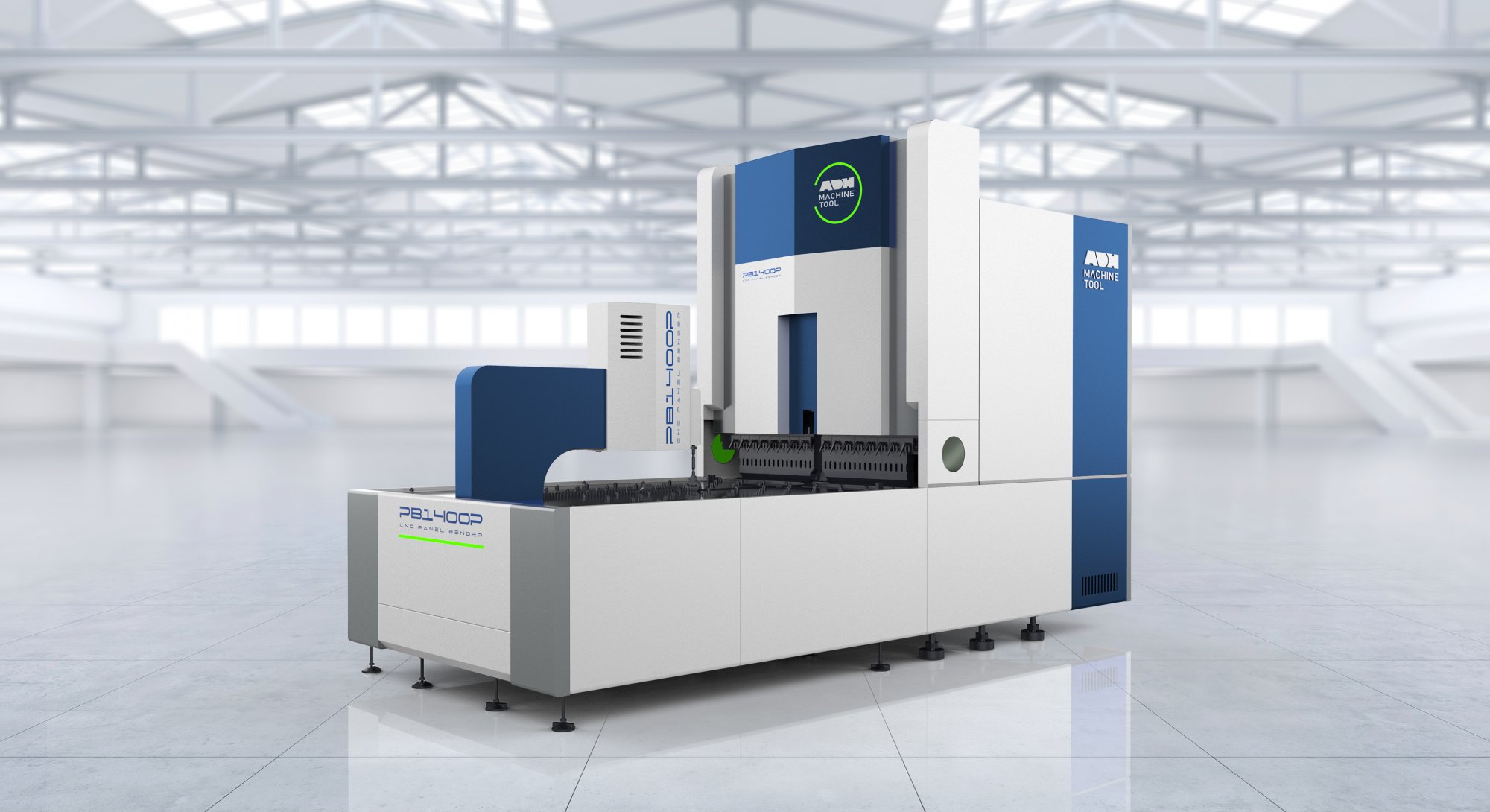

Автоматический панелегибочный станок с ЧПУ ADH PB-2000P
Автоматический панелегибочный станок серии PB-P производства ADH Machine Tool (Китай) предназначен для гибки тонколистового металла с прижимным рычагом. Станок выполняет гибку методом поворота гибочной балки с прижимным рычагом.Оборудование обрабатывает листы из низкоуглеродистой, нержавеющей и оцинкованной стали. Привод и управление осуществляются сервомоторами и числовым программным управлением (ЧПУ). Эта конструкция обеспечивает негидравлический принцип работы панелегиба PB-P ADH.
Основная цель применения панелегибочного станка — серийное и мелкосерийное изготовление деталей из листового металла. К таким деталям относятся короба, панели, крышки, комплекты для сборки шкафов и другие изделия со сложной пространственной формой.
Ключевые функции и возможности:
- Высокая скорость цикла: время на один гибочный подход составляет 0,2 секунды.
- Многоосевое управление: система ЧПУ реализует управление по 15 осям для координации движения гибочной балки, заднего упора и позиционеров.
- Контроль процесса: встроенная система обнаружения несбалансированной загрузки заготовки предотвращает смещение листа и защищает оснастку.
- Автоматизация программирования: программное обеспечение позволяет задавать различные точки позиционирования для листов нестандартного размера. Контроль смещения кромки перед первым гибом обеспечивает точность конечных размеров детали.
- Адаптация к материалу: система определения толщины панели корректирует параметры гибки.
- Диагностика и обслуживание: система управления отслеживает работу станка в реальном времени, упрощая техническое обслуживание.
Такой панелегибочный станок обеспечивает автоматизацию гибочных операций, сокращая трудозатраты и повышая повторяемость при серийном производстве.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PB2000P |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Операционная система |
- |
WIN7 |
|
Тип подачи |
- |
Прижимной |
|
Скорость |
сек./изгиб |
0,2 |
|
Максимальная скорость подачи |
м/мин |
90 |
|
Максимальная ширина гиба |
мм |
2000 |
|
Максимальный размер гиба |
мм |
2000х1250 |
|
Напряжение |
380V |
380V |
|
Общая мощность двигателя
|
кВт |
77 |
|
Габаритные размеры |
мм |
5100х2650х3300 |
|
Вес |
тонн |
16 |
|
Максимальная толщина листа |
мм |
1,2 – нерж. сталь 2 – алюминий 1,5 – сталь |
|
Минимальная толщина листа |
мм |
0,35 |
|
Минимальный внутренний размер 4 угольной формовки |
мм |
140х190 |
|
Минимальнай внутренний размер 2 сторонней формовки |
мм |
140 |
|
Минимальная ширина гибки |
мм |
140 |
|
с внутренним гибом |
мм |
190 |
|
без внутреннего гиба |
мм |
140 |
|
Максимальный диаметр (диагональ) поворота заготовки |
мм |
2800 |
|
Угол гиба |
град. |
0-180 |
|
Количество осей |
шт. |
15 |
