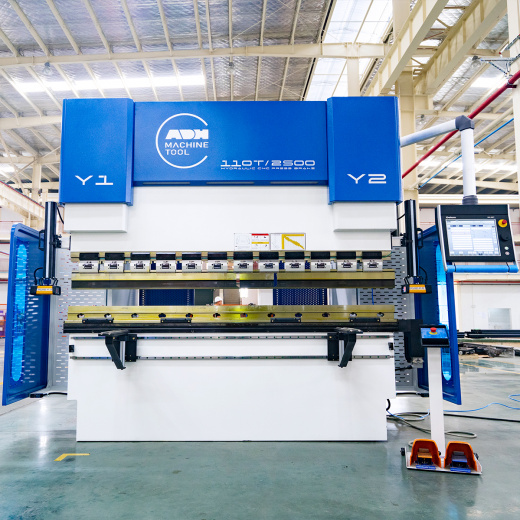

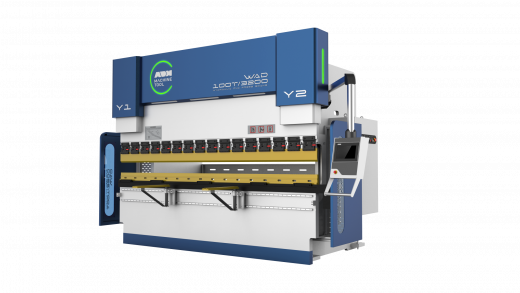

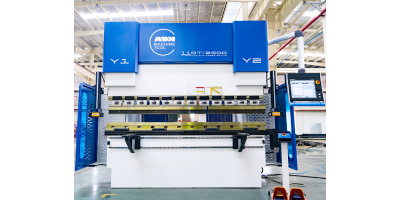

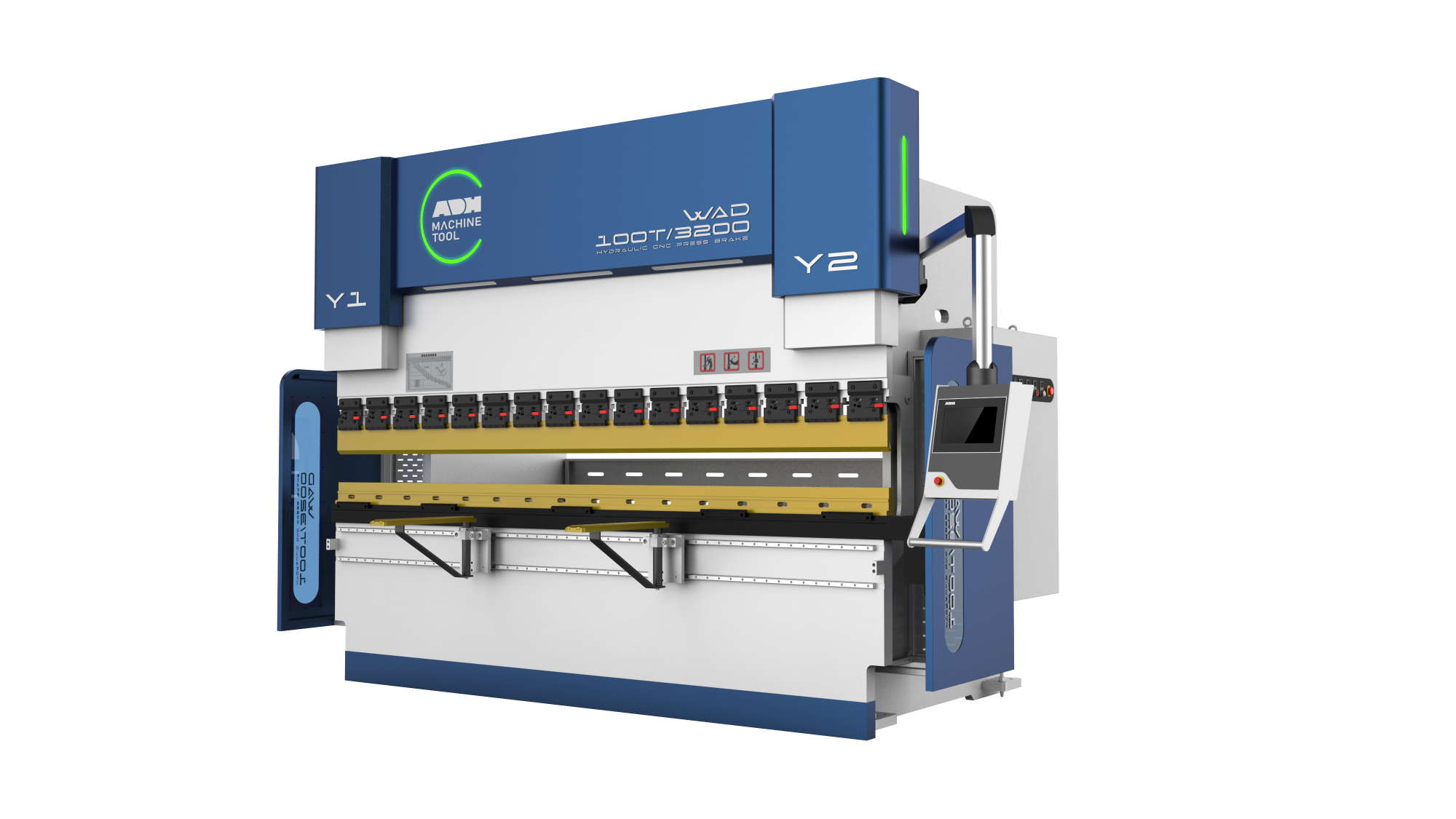

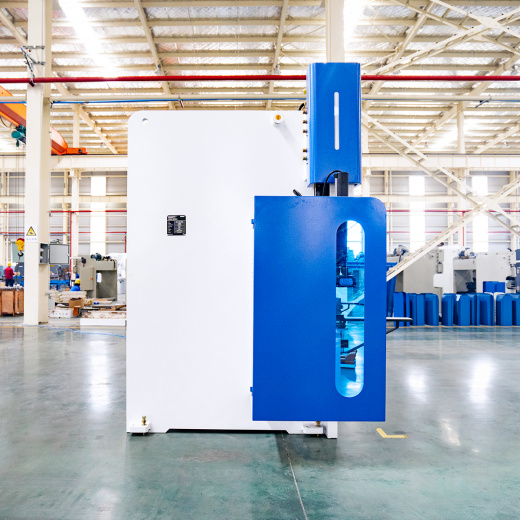

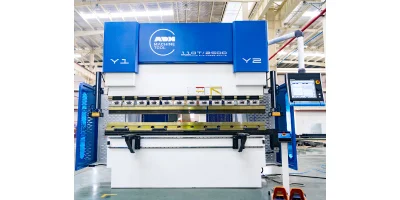

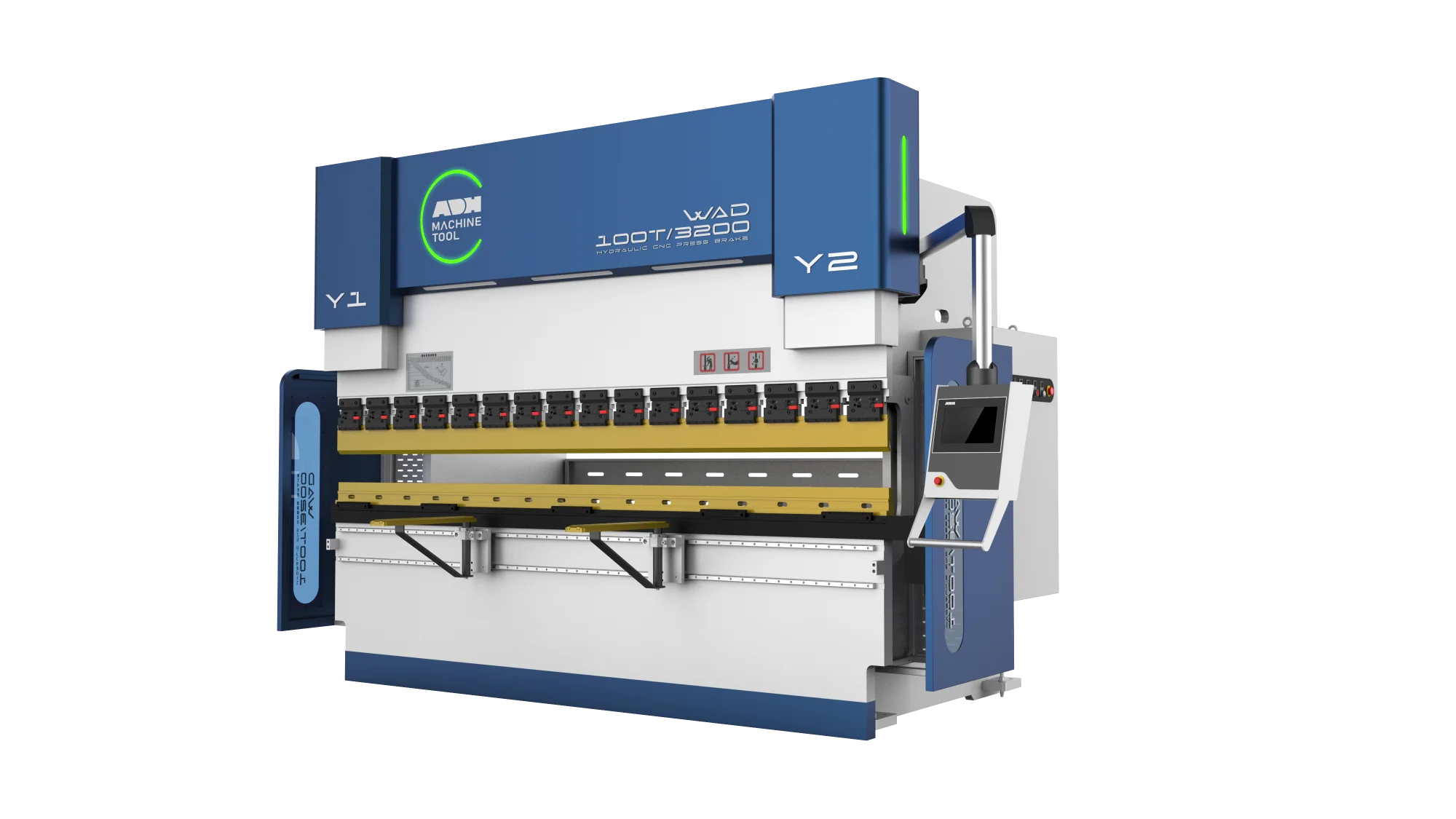

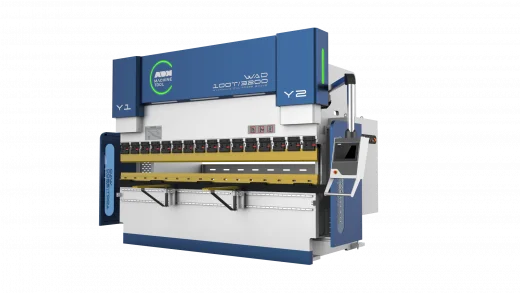

Гидравлический листогибочный пресс ADH WADE-110T/2500 ЧПУ Delem DA-58T

Конструкция листогибочного пресса состоит из станины, верхней балки, рабочего стола, главного цилиндра и заднего упора.

Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткость каждого элемента.

Цельносварная станина, изготовленная из высокопрочной стали на заводе ADH Machine Tool.

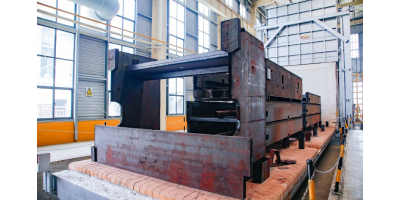

Также на заводе ADH cтанина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации.

Дополнительно станина подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины. Завод ADH обладает всем необходимым оборудованием для изготовления и обработки ключевых узлов станков (200+ единиц передового крупногабаритного оборудования), что является одним из ключевых преимуществ листогибочных прессов ADH.

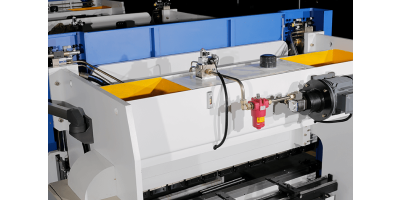

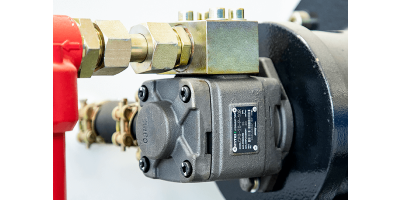

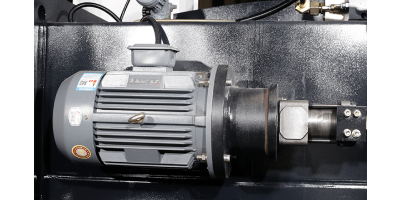

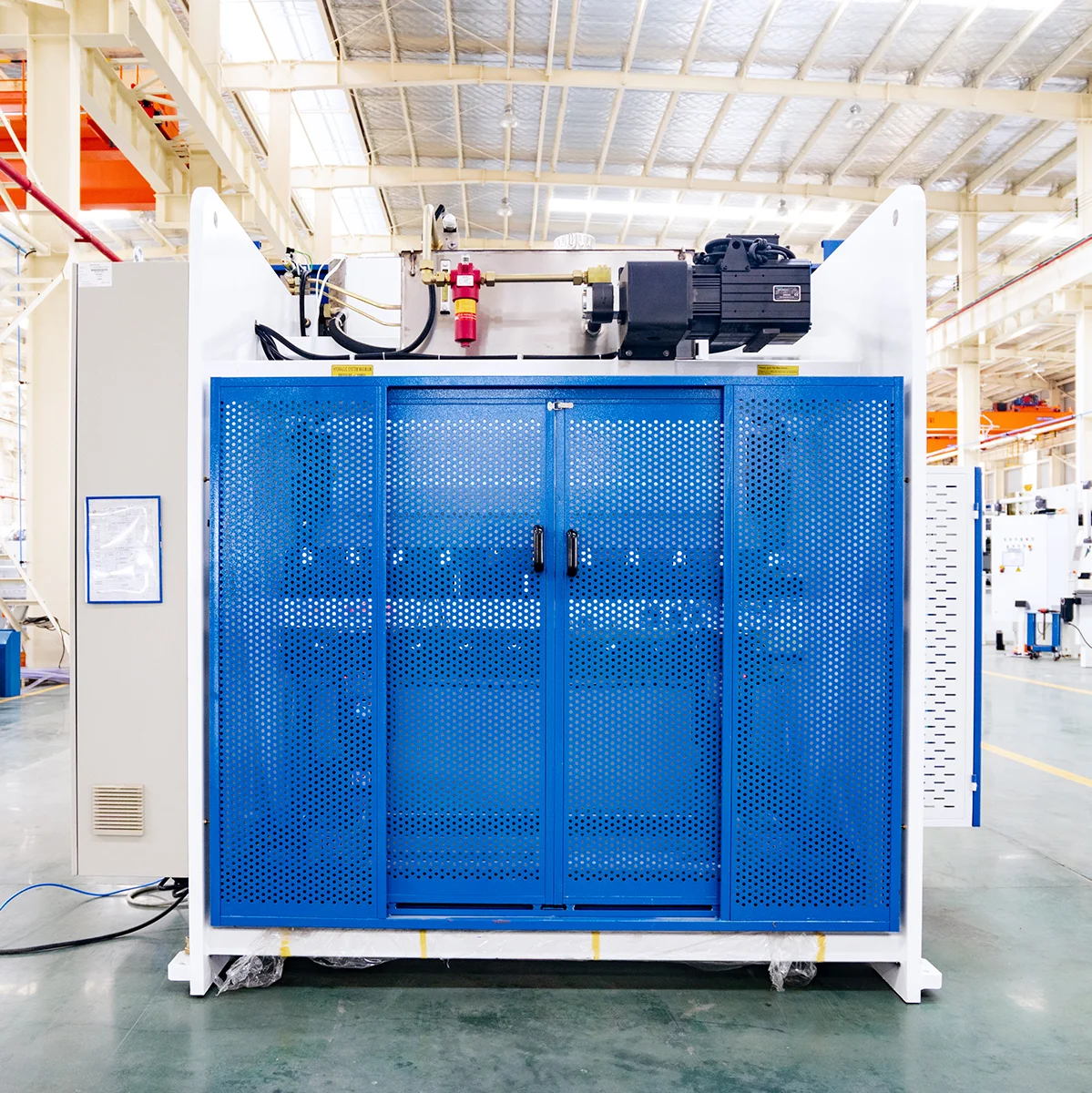

Листогибочный пресс ADH WADE оснащен интегрированной гидравлической системой бренда HAWE. HAWE Hydraulik (Германия) является ведущим производителем высококачественных гидравлических систем и компонентов в Европе.

Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.

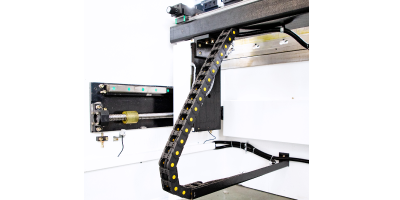

В листогибочных прессах ADH серии WADE применяется шарико-винтовая пара и линейная направляющая компании HIWIN (Тайвань) для обеспечения точного перемещения заднего упора.

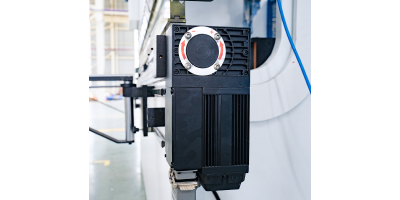

Перемещение осуществляется при помощи сервопривода.

В данной комплектации листогибочный пресс WADE 110T/2500 оснащается задним упором с 2-мя осями (X-R), управляемыми от системы ЧПУ, что сокращает время обработки листа до конечных деталей, а также снижает количество брака до минимальных значений.

По оси Z (влево/вправо) при помощи ручной регулировки пальцы-упоры свободно перемещаются параллельно линии гиба по прецизионной закаленной направляющей.

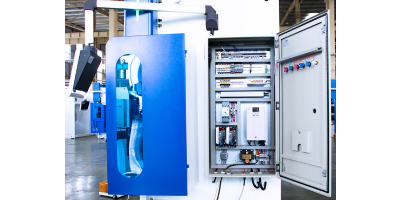

Листогибочные прессы ADH оснащены электрическими комплектующими компании Schneider (Франция).

Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.

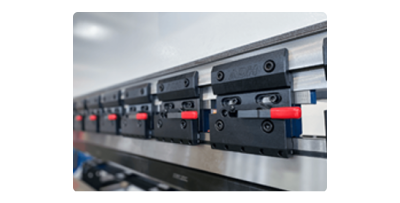

Стандартная быстрозажимная система типа Promecam позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.

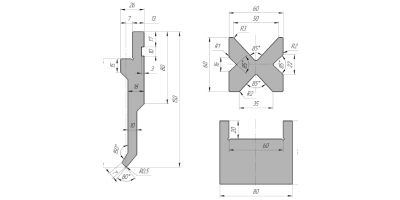

В стандартной комплектации листогибочные прессы серии WADE поставляются с прямым пуансоном и 4-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC. Прямой пуансон и 4-х ручьевая матрица в комбинации закроют максимум простых задач. По запросу клиента станок может оснащаться различным инструментом под конкретные задачи, что расширяет возможности производства и ассортимент выпускаемой продукции.

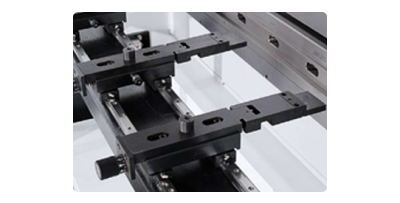

Листогибочный пресс серии WADE 110Т/2500 оснащен пальцами-упорами заднего упора в количестве 2 шт. с точностью позиционирования +0,01 мм. Упоры позволяют одновременно позиционировать заготовку по 2 осям, что ускоряет процесс гибки. Также их можно устанавливать в различных положениях, что позволяет обрабатывать заготовки различных размеров и форм. Точное позиционирование заготовки обеспечивает равномерный и качественный изгиб, что приводит к улучшению общего качества готовых изделий.

Данное устройство предназначено для получения точного угла гиба на всей рабочей длине станка.

В стандартной комплектации листогибочные прессы серии WADE оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).

В такой системе нижняя балка имеет 2 элемента, которые сопряжены по зигзагообразной линии (напоминает «корону»). Конструкция спроектирована таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента происходит выгибание верхнего элемента. Регулировка положения нижнего элемента позволяет задать требуемую разность высот матриц в центре балки и по краям.

Система ЧПУ автоматически рассчитывает и регулирует на необходимое значение положение волнообразных элементов. Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.

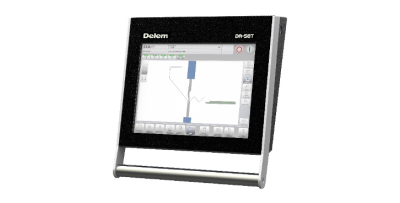

Листогибочный пресс WADE 110T/2500 в наличии оснащен системой ЧПУ Delem DA58T.

• Управление 4+1 осями (Y1-Y2-X-R + V-crowning).
• Сенсорный цветной экран 15” с разрешением 1024х768 пикселей.
• Управление сервоприводом.
• Автоматический расчет усилия гибки.
• Автоматический расчет последовательности гибки.
• 2D графический режим программирования.
• Расчет развертки.
• Расчет и управление антипрогибом.
• Библиотека инструментов 30 пуансонов / 60 матриц.
• Поддержка инструмента для плющения, радиусного инструмента.
• Функция графического программирования инструмента.
• Таблица материалов.
• Автономное программное обеспечение Profile-58TL.

Интуитивно понятный интерфейс и многофункциональность системы управления обеспечивает удобство эксплуатации всего станка, что значительно экономит время оператора и повышает производительность.

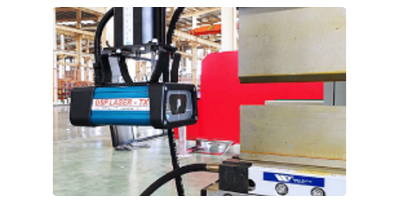

Лазерная защита рук оператора, устанавливаемая во фронтальной части листогибочного пресса, не влияет на его эффективность, но позволяет полностью решить вопрос безопасности.
