Листогибочные прессы ADH серии WAD представляют собой листогибочные прессы с сервогидравлическим приводом, который позволяет работать в условиях энергосбережения, высокой эффективности и защиты окружающей среды. В традиционном листогибочном прессе насос и двигатель работают постоянно, в сервогидравлической системе листогиба ADH серии WAD насос и главный двигатель не работают, пока не начат процесс гибки. Это позволяет экономить электроэнергию, не ухудшая производительность: станок потребляет на 40% меньше электроэнергии по сравнению с традиционным.
Листогибочные прессы ADH WAD являются высокоточными: высокая повторяемость гиба осуществляется за счет оптических линеек по оси Y и высокоточных сервоприводов для перемещения задних упоров.
Высокая производительность листогибов ADH серии WAD обеспечивается скоростью гибки до 13 мм/сек, при этом станки отличаются низким уровнем шума при гибке и возврате.
Высокая точность гибки в союзе с высокой скоростью обработки предоставляют возможность серийного изготовления, что повышает общую производительность и объемы на предприятиях. При этом скорость приближения, гибки и возврата по оси Y соответствует нормам CE, обеспечивая безопасность работы оператора.

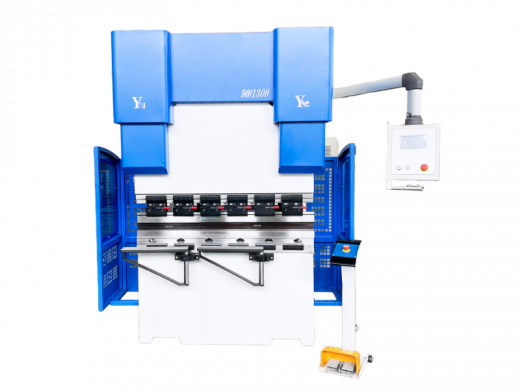

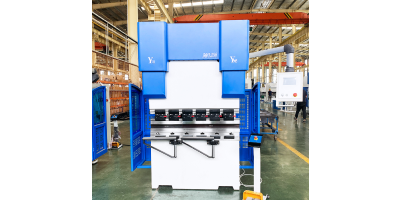

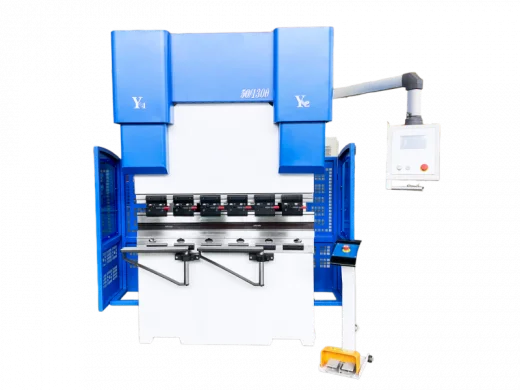

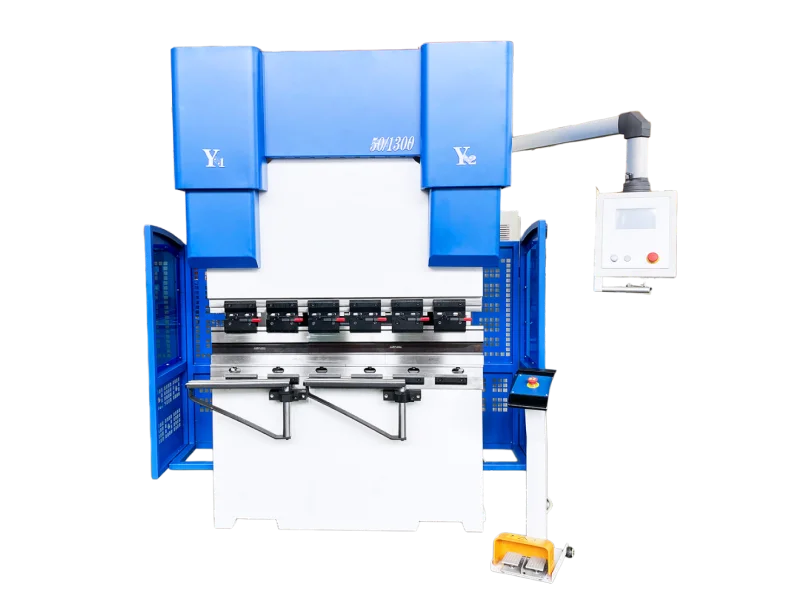

В наличии в Перми гидравлический листогибочный пресс ADH WAD-50Т/1300 с ЧПУ Delem DA66T.
Станок собран на производственной линии завода ПОЛНОГО ЦИКЛА ADH Machine Tool.
ADH Machine Tool входит в ТОП-5 производителей листогибочных прессов в Китае.
КОНСТРУКЦИЯ СТАНКА
Конструкция листогибочного пресса состоит из станины, верхней балки, рабочего стола, главного цилиндра и заднего упора.
Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткость каждого элемента.
СТАНИНА
Цельносварная станина, изготовленная из высокопрочной стали.
Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации.
Дополнительно станина подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.

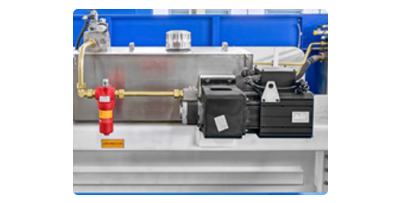

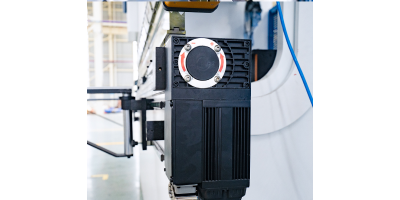

СЕРВОДВИГАТЕЛЬ
В серии листогибочных прессов WAD используется серводвигатель в качестве основного привода для гидронасоса. Такая система обладает низким энергопотреблением, высокой динамикой и повышенной эффективностью в работе станка. По сравнению с традиционным AC двигателем серводвигатель позволяет уменьшить энергопотребление на 35-40%.
Общая эффективность работы верхней балки увеличивается на 7-20%. Температура гидравлического масла снижается на 10-20°C.

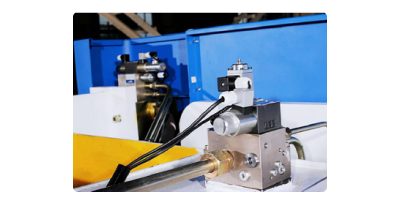

ГИДРАВЛИЧЕСКАЯ СИСТЕМА И ГИДРОНАСОС
В листогибочных прессах ADH серии WAD используется интегрированная гидравлическая система HAWE- HOERBIGER. Продукция данного производителя обладает высокой надежностью и простотой в обслуживании, гарантирует бесперебойность работы, минимизируя риски простоя.
Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.
Корпус гидронасоса изготовлен из высокопрочного чугуна с уникальной внутренней конструкцией шумоподавления, низкой чувствительностью к загрязнению масла и длительным сроком эксплуатации.

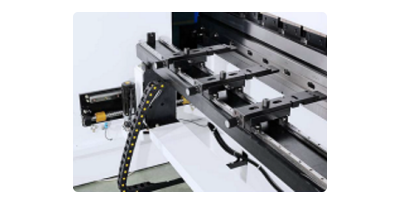

ЗАДНИЙ УПОР
В листогибочных прессах ADH применяется шарико-винтовая пара и линейная направляющая компании PMI (Тайвань) для обеспечения точного перемещения заднего упора.
Передача вращающего момента от серводвигателей осуществляется зубчатым ремнем. Имеется возможность регулировать задний упор по высоте.
В предложенной комплектации листогибочный пресс WAD-50T/1300 оснащается задним упором с 4-мя осями (X-R-Z1-Z2), управляемыми от системы ЧПУ. Перемещение по оси X и R осуществляется по упрочненным шлифованным прецизионным линейным направляющим посредством ШВП.
По осям Z1 и Z2 перемещение осуществляется при помощи серводвигателя по зубчатой рейке и по линейным направляющим.
Диапазон перемещения по оси Х: 500 мм. Диапазон перемещения по оси R: 200 мм. По оси Z (влево-вправо) пальцы-упоры перемещаются параллельно линии гиба между колоннами пресса (до 1120 мм).

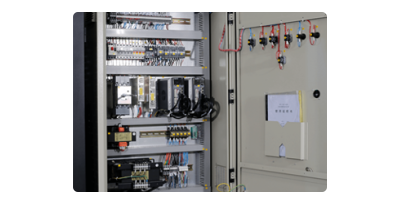

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Листогибочный пресс оснащен электрическими комплектующими компании Schneider.
Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.

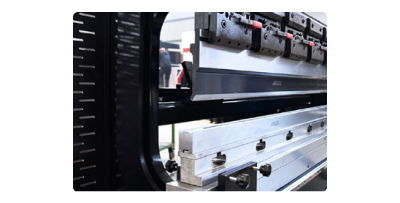

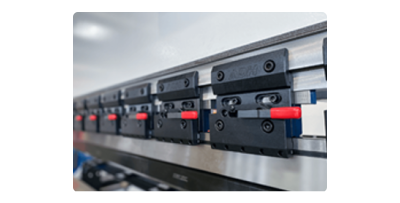

БЫСТРОЗАЖИМНАЯ СИСТЕМА ИНСТРУМЕНТА
Стандартная быстрозажимная система типа Promecam позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.
ПУАНСОН И МАТРИЦА
В стандартной комплектации листогибочный пресс серии WAD поставляется с прямым пуансоном и 4-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC. Прямой пуансон и 4-х ручьевая матрица в комбинации закроют максимум простых задач. По запросу клиента станок может оснащаться различным инструментом под конкретные задачи, что расширяет возможности производства и ассортимент выпускаемой продукции.

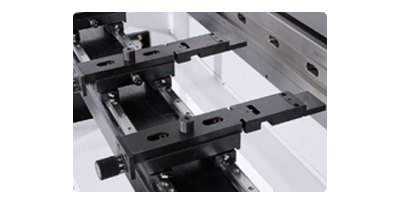

ПАЛЬЦЫ-УПОРЫ
Листогибочный пресс серии WAD оснащается пальцами-упорами заднего упора в количестве 2 шт. с точностью позиционирования +0,01 мм. Три упора позволяют одновременно позиционировать заготовку по трем осям, что ускоряет процесс гибки. Также их можно устанавливать в различных положениях, что позволяет обрабатывать заготовки различных размеров и форм. Точное позиционирование заготовки обеспечивает равномерный и качественный изгиб, что приводит к улучшению общего качества готовых изделий.

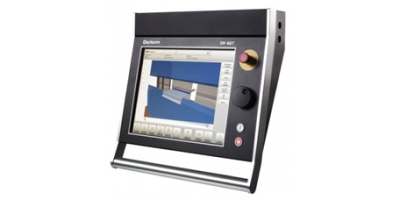

СИСТЕМА ЧПУ
Листогибочный пресс WAD-50T/1300 в наличии оснащен системой ЧПУ Delem DA66T:
· Управляемые ЧПУ Оси 6 + 1 (Y1-Y2-X-R-Z1-Z2+V)
· Сенсорный экран 17” цветной TFT с разрешением 1280х1024 px.
· Управление сервоприводом и АС-приводом.
· Автоматический расчет угла/усилия/последовательности гибки.
· 2D графический режим программирования.
· 3D-визуализация в моделировании и производстве.
· Расчет развертки. Расчет и управление антипрогибом (бомбирования).
· Библиотека инструментов: матрицы и пуансоны. Библиотека материалов / продуктов.
· Функция графического программирования инструмента.
· Поддержка инструмента для плющения, радиусного инструмента, адаптера инструмента.
· Визуализация сегментации инструмента.
· Функция быстрой фиксации инструмента: поддерживает

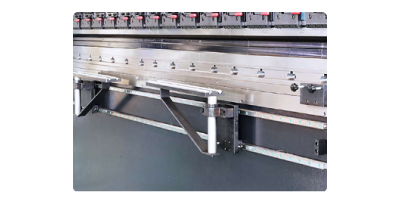

ДВОЙНАЯ ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ
Листогибочный пресс WAD-50T/1300 оснащен фронтальными суппортами для поддержки листа на двух линейных направляющих, что позволяет оператору разместить тяжелую заготовку в зоне гибки.
СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
В стандартной комплектации листогибочные прессы серии WAD оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).
В такой системе нижний стол имеет 2 элемента, которые сопряжены по зигзагообразной линии (напоминает «корону»). Конструкция спроектирована таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента происходит выгибание верхнего элемента. Регулировка положения нижнего элемента позволяет задать требуемую разность высот матриц в центре балки и по краям.Контроллер ЧПУ автоматически рассчитывает и регулирует на необходимое значение положение волнообразных элементов. Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.

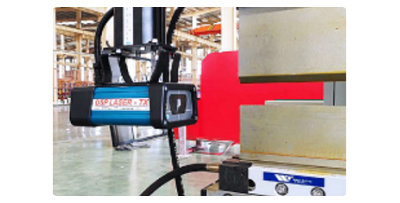

ЛАЗЕРНАЯ ЗАЩИТА
Лазерная защита рук оператора, устанавливаемая во фронтальной части листогибочного пресса, не влияет на его эффективность, но позволяет полностью решить вопрос безопасности.
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, гильотинные ножницы, станки для лазерной резки, автоматические станки для гибки панелей, горизонтальные станки для нарезания V-образных канавок на листовом металле, гидравлические пресс-ножницы.
Приверженность компании технологиям и НИОКР, а также стремление к высочайшему качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.
Cпециализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.
Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.
|
Наименование |
Ед. изм. |
Значение |
|
|
Усилие гиба |
тонн |
50 |
|
|
Длина гиба ( A ) |
мм |
1300 |
|
|
Объем масляного бака |
л |
170 |
|
|
Скорость |
приближения |
мм/с |
160 |
|
гибки |
15,5 |
||
|
возврата |
160 |
||
|
Оси станка |
- |
6+1 (Y1-Y2-X-R-Z1-Z2+V) |
|
|
Ход по оси X |
мм |
500 |
|
|
Ход по оси R |
мм |
200 |
|
|
Расстояние между колоннами ( B ) |
мм |
1120 |
|
|
Глубина зева ( D ) |
мм |
250 |
|
|
Ход ( С ) ( Y1, Y2 ) |
мм |
150 |
|
|
Раскрытие ( E ) |
мм |
450 |
|
|
Мощность двигателя |
кВт |
6 |
|
|
Габариты (ДхШхВ) |
мм |
1800x1500x2300 |
|
|
Вес (ориентировочно) |
кг |
3500 |
|
Стандартная комплектация
| Наименование | Производитель |
| Система ЧПУ | Delem DA66T (Нидерланды) |
| Главный двигатель - серводвигатель | INOVANCE (Китай) |
| Гидравлическая система | HAWE (Германия) |
| Гидронасос | HAWE (Германия) |
| Электрические компоненты | SCHINEIDER (Франция) |
| ШВП и линейная направляющая | PMI/PYM (Тайвань) |
| Оптическая линейка | GIVI (Италия) |
| Быстрозажимная система типа Amada Promecam | ADH |
| Пальцы-упоры, 2 шт. | ADH |
| Левый, правый и задний защитный кожух | ADH |
| Прямой пуансон (150х26 мм; 80°; R0.5) | ADH |
| 4-ручьевая матрица (60х60 мм); V16-22-35-50 | ADH |
| Подвесная панель управления (панель ЧПУ на поворотной балке) | ADH |
| Мобильная педаль управления с кнопкой аварийной остановки | ADH |
| Лазерная защита рук оператора DSP-5 | Италия |
Также в составе комплектации:
- инструменты для технического обслуживания станка;
- инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
- документация (инструкция) на систему управления на русском языке.
