        Гидравлический листогибочный пресс ADH WC67E-100T/2500 E310P

        Главная
        —
        Продукты
        —
        Металлообрабатывающее оборудование
        —
        Листообрабатывающее оборудование в Санкт-Петербурге
        —
        Листогибочные прессы в Санкт-Петербурге
        —Гидравлический листогибочный пресс ADH WC67E-100T/2500 E310P

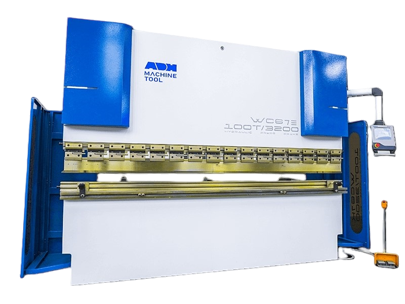

        Гидравлический листогибочный пресс ADH WC67E-100T/2500 E310P изображение

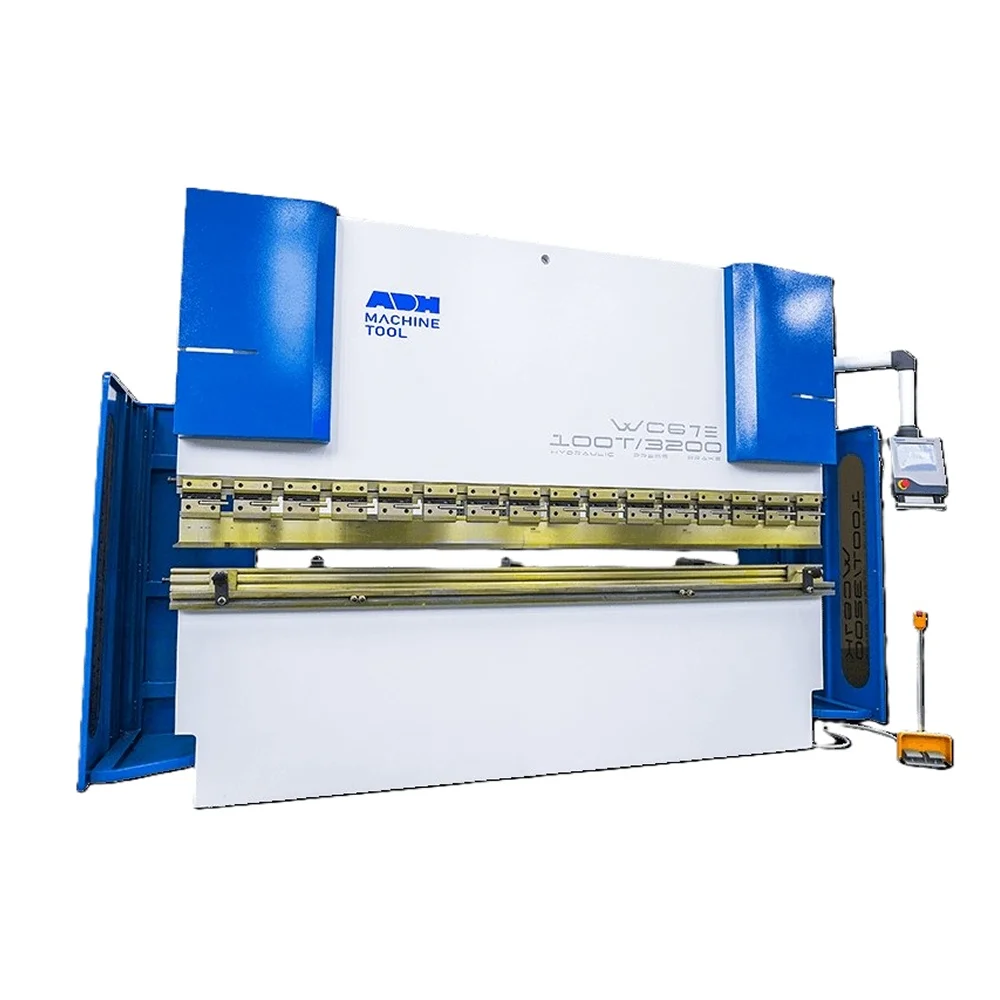

        Гидравлический листогибочный пресс ADH WC67E-100T/2500 E310P изображение
        ADH
        Все товары бренда ADH
        Технические характеристики
        Усилие гибки, т
        100
        Длина гиба, мм
        2500
        Кол-во управляемых осей
        2+1 (Y-X+V)

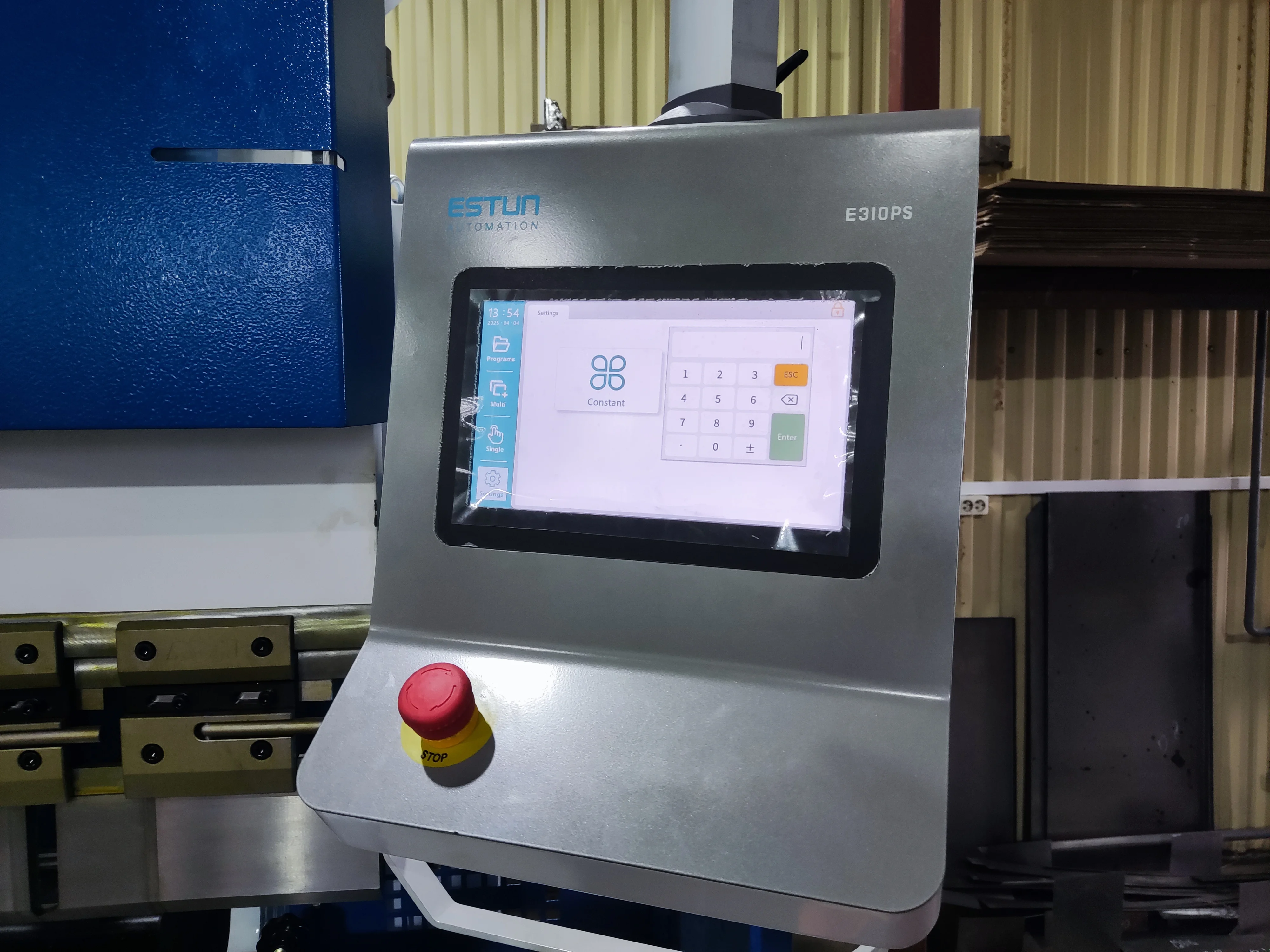

        Система управления
        контроллер ESTUN E310P
        Все характеристики

        Страна-производитель:
        Китай

        Китай

        Преимущества:
        • Гарантия: 12 месяцев
        • Склад расходников и ЗИП
        • Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
        • ПНР. Обучение: 16 часов
        • Доставка
        Товар есть на складе

        Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
        Чат со специалистом в Telegram Получить предложение
        • Описание
        • Характеристики
        • Комплектация

        Серия WC67E - это экономичный вариант гидравлического листогиба с механической синхронизацией осей Y1, Y2 и управлением с контроллера.

        Надежное бюджетное решение для универсальных производственных задач:

        • Демократичная цена

        • Удобство установки, простота в эксплуатации и обслуживании

        • Идеальное решение для простых гибов, высокая производительность на стандартных задачах

        • Подходит для изготовления уголков, швеллеров и более сложных профилей

        Доп. опция в комплектации листогибочного пресса WC67E 100T/2500 в наличии:

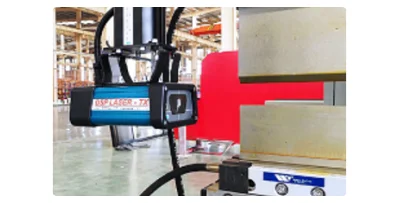

        DSP - лазерная защита линии гибки от попадания рук оператора

        Технические характеристики

        Наименование

        Ед. изм.

        Значение

        Усилие гибки

        т

        100

        Длина гибки

        мм

        2500

        Расстояние между колоннами

        мм

        2050

        Раскрытие (E)

        мм

        420

        Ход траверсы по оси Y (C)

        мм

        160

        Глубина зева (D)

        мм

        320

        Кол-во управляемых осей (с контроллера)

        шт

        2 (X, Y)

        Кол-во осей, управляемых вручную

        шт

        3+1 (R, Z1, Z2+V)

        Ход заднего упора (X ось)

        мм

        500

        Мощность двигателя

        кВт

        7,5

        Скорость перемещения траверсы (приближение)

        мм/с

        90

        Скорость перемещения траверсы (гибки)

        мм/с

        7,5

        Скорость перемещения траверсы (возврата)

        мм/с

        70

        Объем масляного бака

        л

        260

        Вес

        кг

        6500

        Габариты (ДхШхВ)

        мм

        2500х1500х2200

        Рабочее напряжение

        В/Ф/Гц

        380/3/50

        Таблица усилий для гибки нержавеющей стали (F, т/м)

        Rm=80 кгс/мм² /Rm=785 Мпа
        S - толщина металла, мм
        V - раскрытие матрицы, мм
        Ri - внутренний радиус, мм
        B - минимальный отгиб без толщины металла при 90°, мм
         -рекомендуемые раскрытия матриц

        S, мм 4 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250 V, мм
        2,8 4 5,5 6,5 8 10,5 13 16,5 21 26 32,5 41 52 65 81,5 104 130 163 B, мм
        0,7 1 1,3 1,7 2 2,7 3,3 4,2 5,3 6,7 8,3 10,5 13,3 16,7 20,8 26,7 33,3 41,7 Ri, мм
        0,5 6 5 F, т/м
        0,6 9 6 4
        0,8 11 8 7
        1 19 13 11 8
        1,2 20 15 12 9
        1,5 25 20 15 12
        2 39 26 20 17
        2,5 44 33 25 19
        3 50 37 29 23
        4 65 53 39 32 26
        5 78 66 49 39 32
        6 90 75 55 45 36
        8 107 78 65 51
        10 131 98 80 63
        12 144 117 90 83
        15 180 141 114
        20 250 208 167
        25 315 255
        30 360

        Таблица усилий для гибки обычной стали (F, т/м)

        Rm=45кгс/мм² /Rm=440 Мпа
        S - толщина металла, мм
        V - раскрытие матрицы, мм
        Ri - внутренний радиус, мм
        B - минимальный отгиб без толщины металла при 90°, мм
         -рекомендуемые раскрытия матриц

        S, мм 4 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250 V, мм
        2,8 4 5,5 6,5 8 10,5 13 16,5 21 26 32,5 41 52 65 81,5 104 130 163 B, мм
        0,7 1 1,3 1,7 2 2,7 3,3 4,2 5,3 6,7 8,3 10,5 13,3 16,7 20,8 26,7 33,3 41,7 Ri, мм
        0,5 4 5 F, т/м
        0,6 6 4 3
        0,8 12 7 5 4
        1 13 8 7 6
        1,2 18 13 10 8 6
        1,5 20 16 13 11 9
        2 30 25 17 13 11
        2,5 39 29 21 18 14
        3 43 32 24 19 15
        4 60 43 34 25 21 17
        5 76 52 42 32 26 21
        6 85 60 48 36 30 24
        8 107 85 69 50 43
        10 151 109 84 63 53 42
        12 173 124 96 72 60 55
        15 213 150 120 95 75
        20 302 215 170 135 108
        25 378 269 210 170
        30 240

        Стандартная комплектация

         Наименование  Производитель
         Контроллер E310P  ESTUN (Китай)
         Серодвигатель/сервопривод  ESTUN (Китай)
         Гидравлическая система  BOSCH-Rexroth (Германия)
         Главный двигатель  Siemens
         Электрические компоненты  SCHINEIDER (Франция)
         ШВП и линейная направляющая  PMI/PYM
         Быстрозажимная система типа Amada Promecam   ADH
         Левый, правый и задний защитный кожух  ADH
         Прямой пуансон (150х26 мм; 80°; R0.5)  ADH
         4-ручьевая матрица (60х60 мм)  ADH
         Ножная педаль с кнопкой аварийной остановки  ADH
        Также в составе комплектации:
        • инструменты для технического обслуживания станка;
        • инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
        • документация (инструкция) на систему управления на русском языке.


        Оставьте заявку

        Перезвоним в течение рабочего дня. Обсудим задачи, найдем оптимальное решение и запланируем работы.
        Будем на связи!

        Назад к списку

        Сайт использует cookie. Вы можете отказаться от использования cookie, изменив настройки браузера. Используя сайт, вы соглашаетесь на обработку персональных данных на условиях политики.

        Крылья
        для вашего
        производства
        Крылья для вашего производства
        Подписывайтесь на наши рассылки
        Актуальная "Складская программа" Инкор в подарок

        набережная Обводного канала, 92, Санкт-Петербург

        8-800-511-30-01

        sankt-peterburg@in-core.ru
        Оборудование
        Токарное
        Фрезерное
        Шлифовальное
        Электроэрозионное
        Гибочное
        Лазерное
        Листообрабатывающее
        Ленточнопильное
        Специализированное
        Аддитивные технологии
        Оснастка
        Поворотные столы
        Системы измерения
        Барфидеры
        Техническая поддержка
        О компании
        Услуги
        Контакты
        Отзывы
        Партнёры
        Блог
        Доставка
        © 2025 ООО «Инкор»
        Политика конфиденциальности
        Оценка условий труда
        Дизайн сайта
