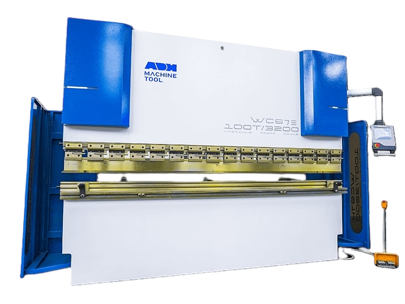

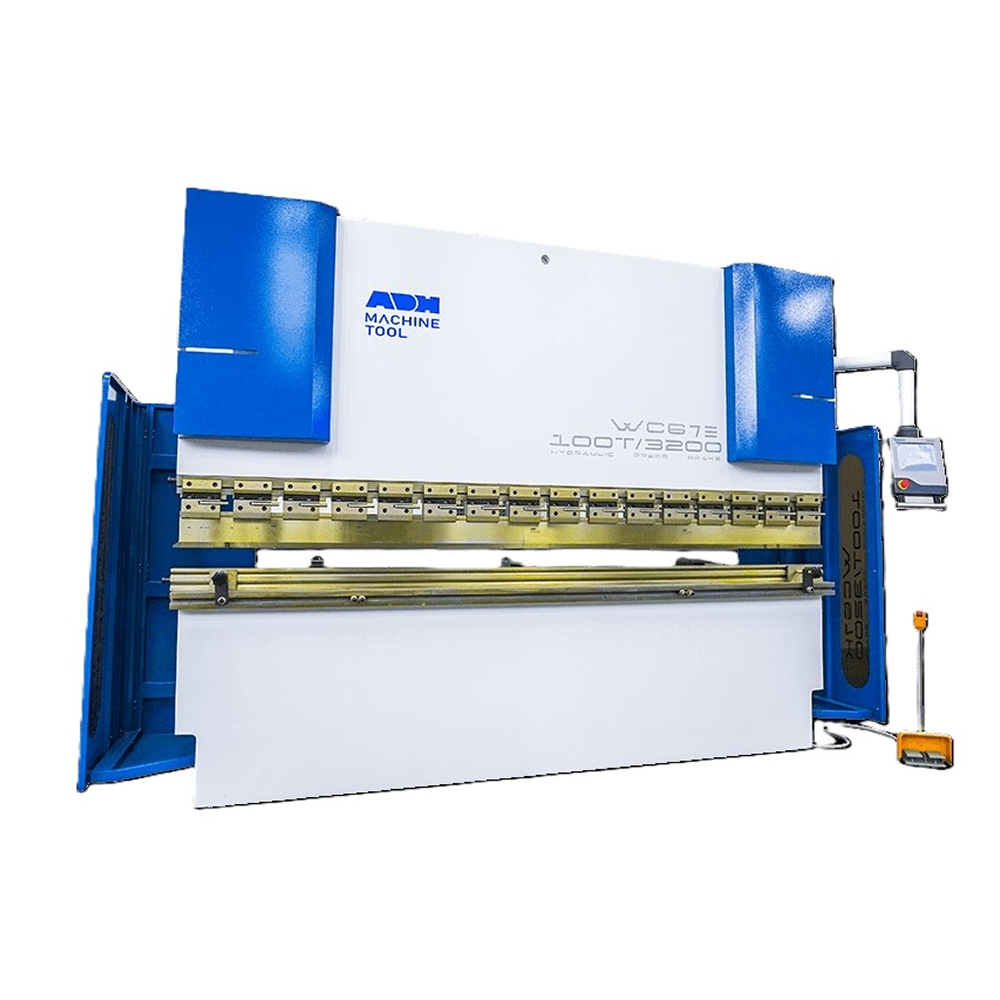

Серия WC67E - это экономичный вариант гидравлического листогиба с механической синхронизацией осей Y1, Y2 и управлением с контроллера.
Надежное бюджетное решение для универсальных производственных задач:
-
Демократичная цена
-
Удобство установки, простота в эксплуатации и обслуживании
-
Идеальное решение для простых гибов, высокая производительность на стандартных задачах
-
Подходит для изготовления уголков, швеллеров и более сложных профилей
Доп. опция в комплектации листогибочного пресса WC67E 160T/3200 в наличии:
DSP - лазерная защита линии гибки от попадания рук оператора

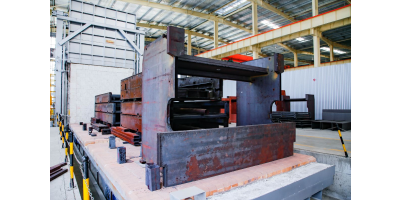

СТАНИНА
Основой листогибочного пресса ADH является цельносварная станина, изготовленная из высокопрочной стали. Станина проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации. Изготовление станины, включая процессы сварки, механической и термической обработки, полностью проходит на заводе-изготовителе ADH, что гарантирует стабильное качество листогибочных прессов.

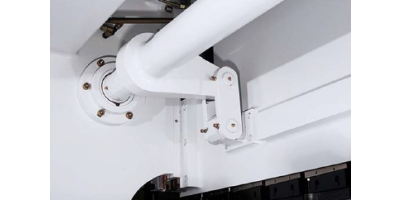

ТОРСИОННАЯ СИСТЕМА СИНХРОНИЗАЦИИ

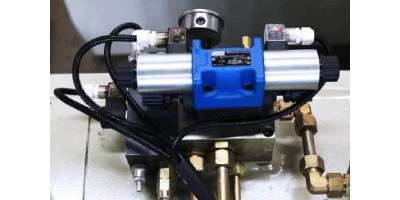

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Листогибочные прессы ADH способны непрерывно работать при номинальной нагрузке, благодаря гидравлической системе, которая поддерживает стабильность и точность и полностью герметична.

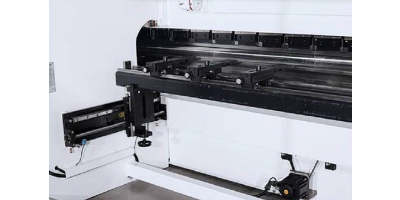

ЗАДНИЙ УПОР
Передача вращающего момента от серводвигателей осуществляется зубчатым ремнем. Имеется возможность регулировать задний упор по высоте

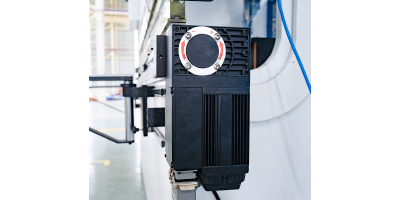

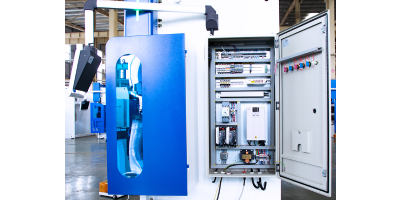

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Листогибочный пресс оснащен электрическими комплектующими компании Schneider.
Высококачественные электрические комплектующие обеспечивают надежное функционирование станка даже в случае нестабильного электроснабжения.

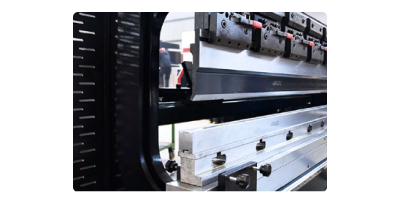

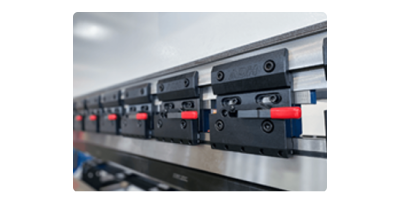

БЫСТРОЗАЖИМНАЯ СИСТЕМА
Стандартное оснащение быстрозажимной системой типа Amada Promecam обеспечивает быструю замену верхнего инструмента (пуансона).
Удобство и экономия времени.
ПУАНСОН И МАТРИЦА
Стандартный верхний пуансон и многоручьевая матрица могут использоваться для гибки металлических листов разной толщины.

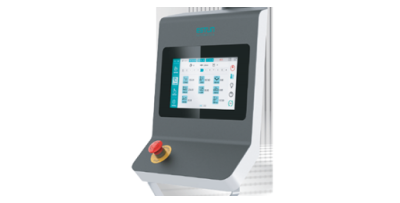

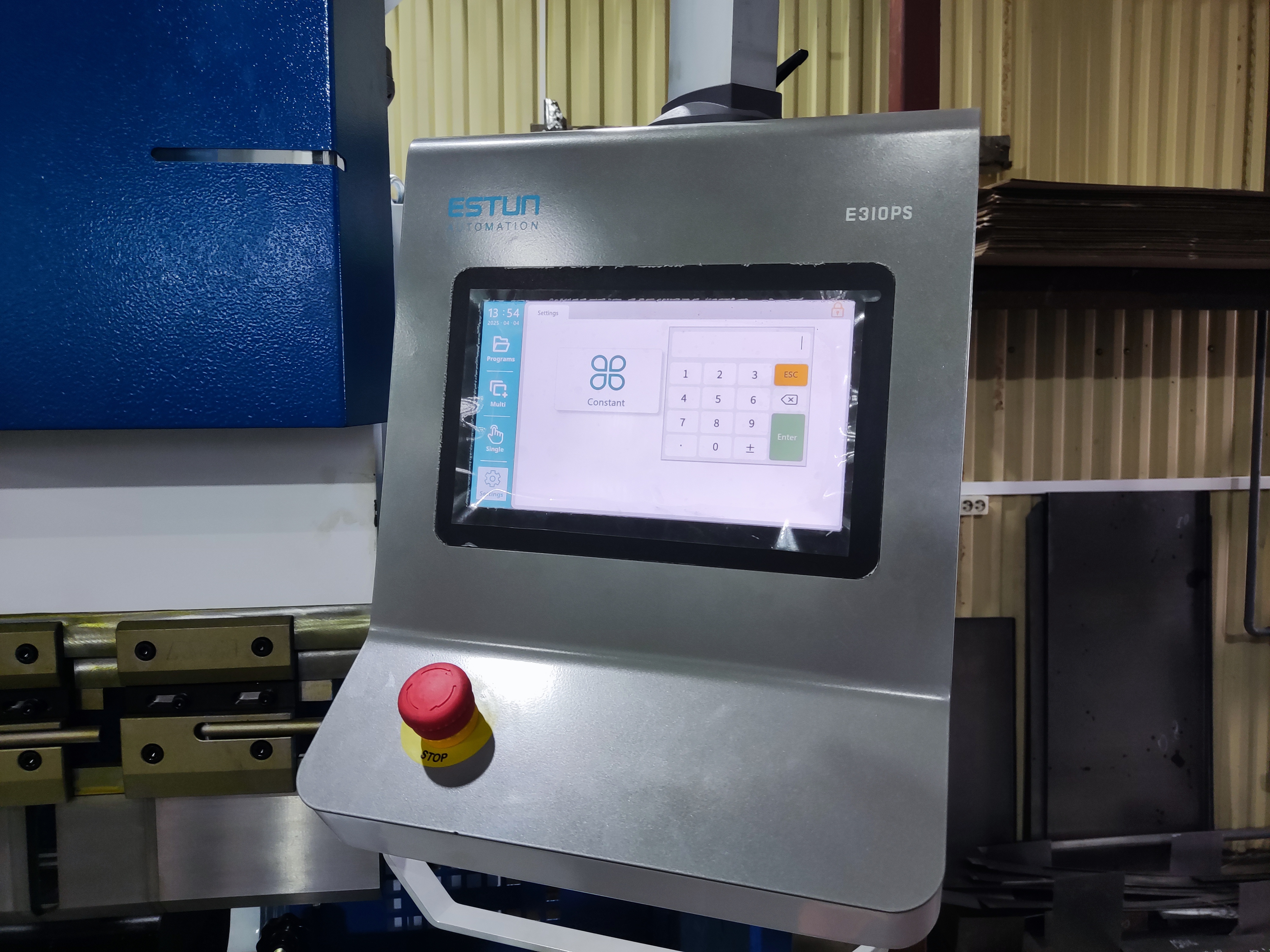

КОНТРОЛЛЕР ESTUN E310P
КОНТРОЛЛЕР ESTUN E310P
· Цветной сенсорный экран.
· Поддержка 3+1 осей (X, Y,R+V)
· Автоматический расчет положения гибочной балки в зависимости от угла изгиба, материала, толщины и параметров инструмента.
· Функция точного программирования положения оси Y, в зависимости от угла.
· Программирование угла гиба в абсолютном значении или по значению угла.
· Неграфический контроллер (2D программирование не поддерживает).
· Библиотека инструмента и материалов.
· Выбор языка (китайский или английский, русский не поддерживает).
· Выбор метрической или имперской системы измерения.
· Встроенная функция восстановления в один клик.
СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
Данное устройство предназначено для получения точного угла гиба на всей рабочей длине станка.
Листогибочные прессы ADH оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).
Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.

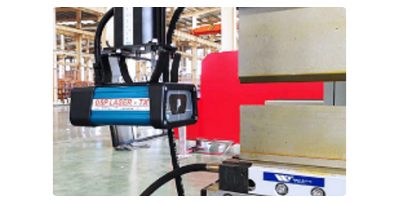

ЛАЗЕРНАЯ ЗАЩИТА
Лазерная защита рук оператора, устанавливаемая во фронтальной части листогибочного пресса, не влияет на его эффективность, но позволяет полностью решить вопрос безопасности.
О ПРОИЗВОДИТЕЛЕ
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, станки для лазерной резки, автоматические станки для гибки панелей, гильотинные ножницы.
Приверженность компании технологиям и НИОКР, а также стремление к высокому качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.
ADH Machine Tool – завод полного цикла производства. Специализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.
Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.
|
Наименование |
Ед. изм. |
Значение |
|
|
Усилие гиба |
тонн |
160 |
|
|
Длина гиба ( A ) |
мм |
3200 |
|
|
Объем масляного бака |
л |
260 |
|
|
Скорость |
приближения |
мм/с |
110 |
|
гибки |
10 |
||
|
возврата |
100 |
||
|
Оси станка |
- |
Y, X |
|
|
Ход по оси X |
мм |
500 |
|
|
Расстояние между колоннами ( B ) |
мм |
2510 |
|
|
Глубина зева ( D ) |
мм |
350 |
|
|
Ход по оси Y ( С ) |
мм |
200 |
|
|
Раскрытие ( E ) |
мм |
470 |
|
|
CROWNING-система компенсации прогиба |
- |
моторизированное |
|
|
Мощность двигателя |
кВт |
11 |
|
|
Габариты (ДхШхВ) |
мм |
3200 x 1600 x 2800 |
|
|
Вес (ориентировочно) |
кг |
10500 |
|
Стандартная комплектация
| Наименование | Производитель |
| Контроллер E310P | ESTUN (Китай) |
| Серодвигатель/сервопривод | ESTUN (Китай) |
| Гидравлическая система | BOSCH-Rexroth (Германия) |
| Главный двигатель | Siemens |
| Электрические компоненты | SCHINEIDER (Франция) |
| ШВП и линейная направляющая | PMI/PYM |
| Быстрозажимная система типа Amada Promecam | ADH |
| Левый, правый и задний защитный кожух | ADH |
| Прямой пуансон (150х26 мм; 80°; R0.5) | ADH |
| 4-ручьевая матрица (60х60 мм) | ADH |
| Ножная педаль с кнопкой аварийной остановки | ADH |
Также в составе комплектации:
- инструменты для технического обслуживания станка;
- инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
- документация (инструкция) на систему управления на русском языке.
