Китай
- Гарантия: 12 месяцев
- Склад расходников и ЗИП
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- ПНР. Обучение: 16 часов
- Доставка по России
Лазерные станки G-Weike сочетают в себе надежность и точность исполнения с демократичной стоимостью.
Ключевые особенности лазерных станков G-weike:
- в станке использованы комплектующие от мировых брендов;
-
проверенная и одобренная тысячами пользователей САD система CYPCUT;
-
самые популярные у производителей лазеров и клиентов режущие головы Raytools и BOCI BLT;
-
основной узел станка – резонатор лазерного излучения произведен и поставлен компанией Raycus – мировым лидером производства источников лазерного излучения;
-
системы защиты и отказоустойчивости обеспечивают безотказную работу в 3 смены;
- станина, выполняющая роль каркаса, проходит через процедуру высокотемпературного отжига, обеспечивая точную работу без деформации.

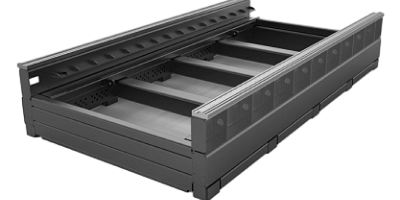

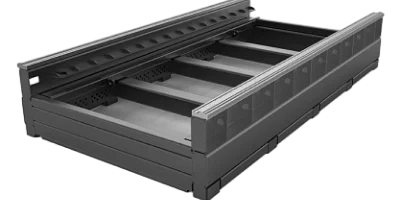

СТАНИНА
Станина сварена из нескольких прямоугольных конструкций. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости. Благодаря высокотемпературному отжигу сварная конструкция станины отличается исключительной прочностью и устойчивостью к деформациям, возникающим при термическом воздействии процесса резки.

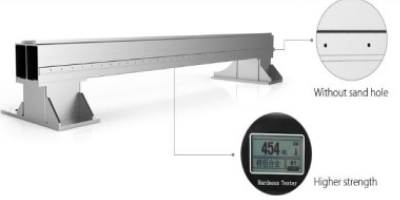

ПОРТАЛ
Портал 3-го поколения из авиационного алюминия отличается высокой прочностью и легким весом.
Высокая жесткость, легкость, устойчивость к коррозии и окислению авиационного алюминия способствуют значительному повышению скорости.

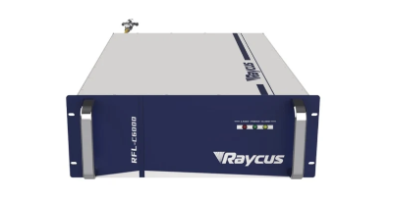

ИСТОЧНИК ЛАЗЕРНОГО ИЗЛУЧЕНИЯ
Raycus (№1 в Китае) мощностью 6000 Вт встроен в основной корпус лазерной установки.
Обладает эффективным электрооптическим преобразованием и превосходным качеством луча, минимальным размером лазерного пучка. Выдающиеся режущие способности и эффективность.
Модульная конструкция «Подключи и работай», компактная и прочная конструкция, удобная при установке.

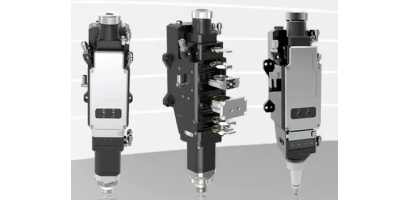

РЕЖУЩАЯ ГОЛОВА
BOCI серии BLT421 — это мощная интеллектуальная лазерная режущая голова, специально разработанная для промышленной обработки листового металла. Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.
Запатентованная конструкция защищает режущую голову от столкновений, а микросоединения при резке маленьких деталей предотвращают деформацию листа, обеспечивая высокую скорость работы и высокую стабильность во время резки.
>

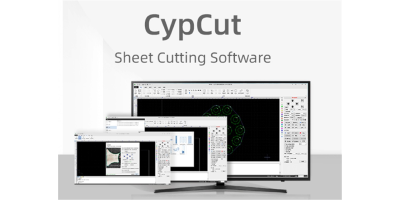

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Оборудование оснащено профессиональным программным обеспечением CypCut для лазерной резки стальных листов, которое включает в себя такие функции, как графический раскрой и сглаживание острых углов. Он поддерживает различные форматы графических данных и удобен для пользователя, что значительно снижает требования к операторам.
Cypcut включает в себя различные функции: автоматическое выравнивание точки входа лазерного луча, настройки векторной резки, настройки очереди резки, а также управление режущей головой и самим лазером. Данное ПО просто в установке и отладке, обладает высокой производительностью, а также поддерживает регулировку скорости с помощью питания.
Поддерживаемые форматы файлов: DXF, PLT, AI и G-code.

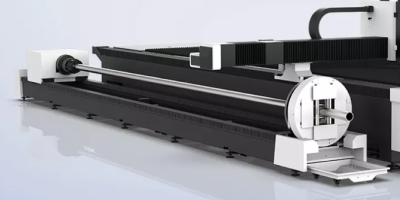

МОДУЛЬ РЕЗКИ ТРУБЫ
Приставной модуль позволяет производить резку трубы
Пневматические ролики поддержки предотвращают изгибание трубы и увеличивают точность резки
Надежный пневматический патрон обеспечивает надежное сжатие трубы

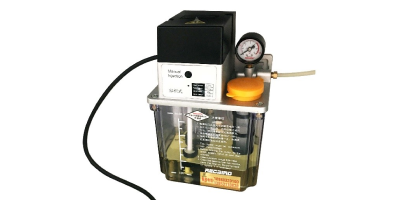

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

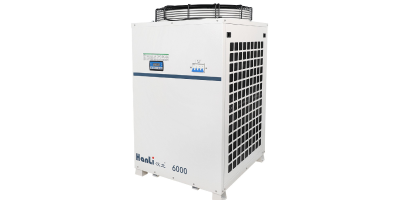

ВОДЯНОЕ ОХЛАЖДЕНИЕ (ЧИЛЛЕР)
Интеллектуальная система водяного охлаждения, которая имеет функции автоматического отслеживания и поддержания постоянной температуры, защитной сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другие сигналы безопасности.
|

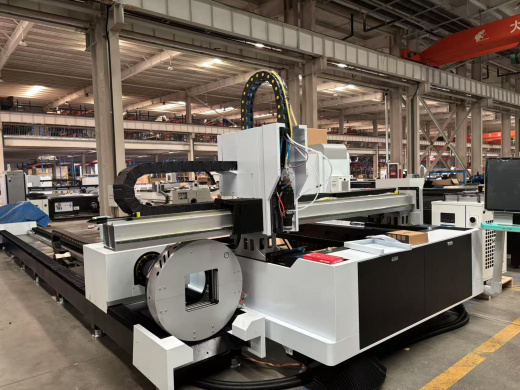

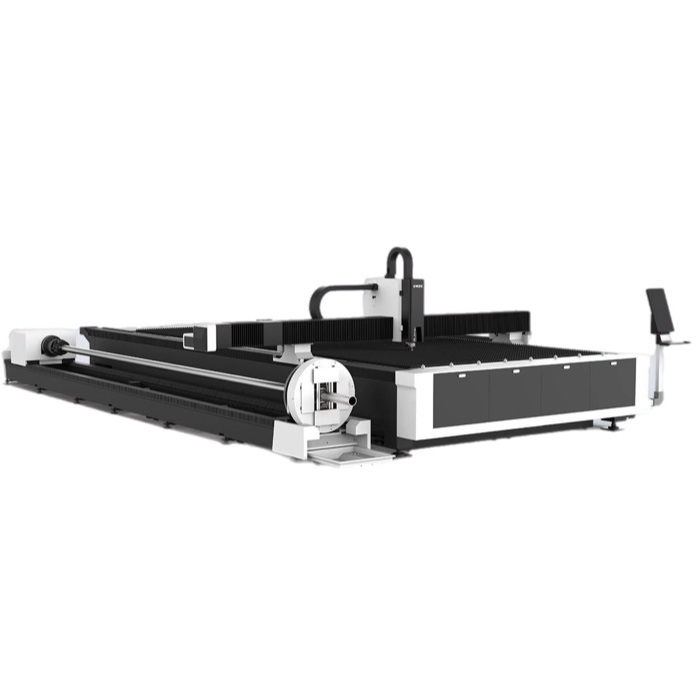

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ G-Weike LF3015LNR II 6 кВт: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Зона обработки |
мм |
3000x1500 |
|
Длина трубы |
мм |
До 6000 |
|
Диаметр круглой трубы |
мм |
Ø20-240 |
|
Размер квадратной трубы |
мм |
□20х20-240-240 |
|
Максимальная скорость вращения патрона |
об/мин |
80 |
|
Ход по оси X |
мм |
1600 |
|
Ход по оси Y |
мм |
3100 |
|
Ход по оси Z |
мм |
100 |
|
Скорость перемещения |
м/мин |
80 |
|
Точность позиционирования по осям X, Y |
мм |
±0,03 |
|
Повторяемость по осям X, Y |
мм |
±0,02 |
|
Источник лазерного излучения |
- |
Raycus |
|
Мощность лазера |
кВт |
6 кВт |
|
Ускорение по осям X, Y |
g |
0,8 |
|
Вес без модуля трубореза |
кг |
2200 |
|
Габаритный размер без модуля трубореза |
мм |
4600х2450х1700 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
Тип системы охлаждения |
- |
водяная |
|
Размер экрана |
ʺ |
22 |
|
Мощность вытяжного вентилятора |
кВт |
0,75 |
|
Зональная вытяжка |
|
отсутствует |
|
Мощность двигателей по оси X, Y |
кВт |
0,85 |
|
Мощность двигателей по оси Z |
кВт |
0,4 |
|
Сечение линейных направляющих по оси Y |
# |
30 |
|
Сечение линейных направляющих по оси X |
# |
20 |
|
Нагрузка на стол |
кг |
750 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Режущая голова |
BOCI (Китай) |
|
Источник лазерного излучения |
Raycus, серия CE с гарантийным обслуживанием в РФ (КНР) |
|
Зубчатая рейка |
YCC/Apex (Тайвань) |
|
Линейные направляющие |
HIWIN/DTX (Тайвань) |
|
Редуктор |
Motoreducer (Франция) |
|
Серводвигатель и сервопривод |
Inovance (Китай) |
|
Система управления |
CypCut, (КНР) |
|
Контроллер |
FSCUT 3000S+TubePro |
|
Пневматические комплектующие |
SMC+Airtac (Япония) |
|
Чиллер (система активного охлаждения) |
Hanli/Tongfei/S&A (КНР) |
|
Электрокомпоненты |
Schneider/CHNT |
|
ШВП |
TBI (Тайвань) |
Опционально (по запросу):
- Компрессор
- Фильтровентиляционная установка (ФВУ)
- Модульная азотная станция
- Криогенный газификатор
