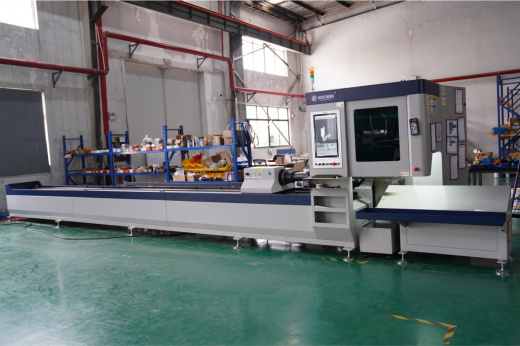

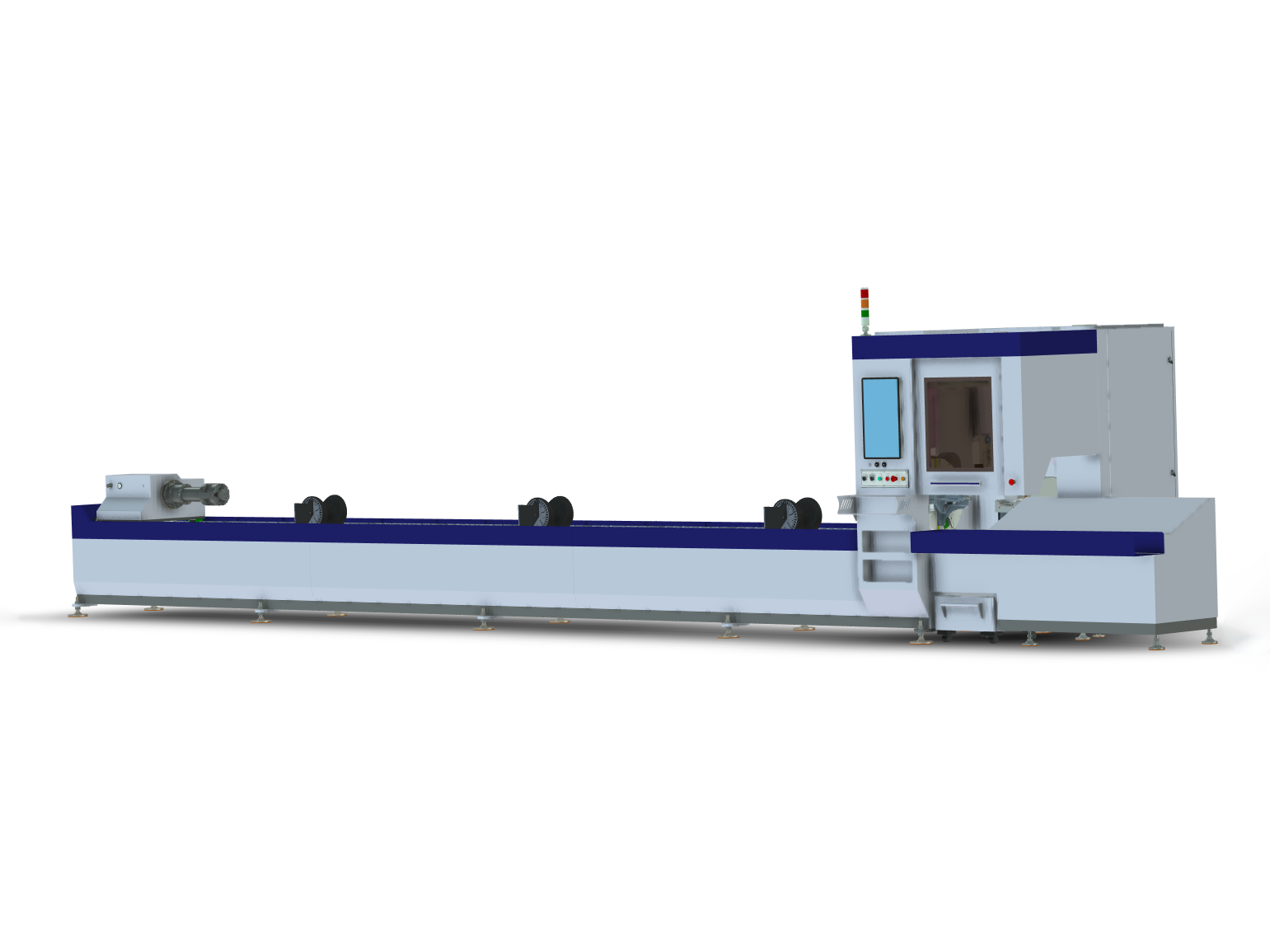

        Лазерный труборез с наклонной головой Anji Jinke A22

        Главная
        —
        Продукты
        —
        Металлообрабатывающее оборудование
        —
        Лазерное оборудование
        —
        Лазерные труборезы
        —Лазерный труборез с наклонной головой Anji Jinke A22
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Лазерный труборез с наклонной головой Anji Jinke A22 изображение
        Anji Jinke
        Все товары бренда Anji Jinke
        Технические характеристики
        Мощность лазера, Вт
        3000/6000
        Диаметр обработки круглых труб, мм
        20-220
        Диаметр обработки профильных труб, мм
        20х20-220х220
        Длина трубы, мм
        6300
        Ход по оси X/Y/Z, мм
        7100/±130/150
        Поворот головы по оси U, °
        ±45
        Позиционирование по осям, мм
        ±0,05
        Повторное позиционирование, мм
        ±0,02
        Габариты, ДхШхВ, мм
        9518х1880х2280
        Все характеристики

        Страна-производитель:
        Китай

        Китай

        Преимущества:
        • Гарантия: 24 месяца
        • Доставка по России
        • ПНР. Обучение: 16 часов
        • Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
        Товар есть на складе

        Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
        Чат со специалистом в Telegram Получить предложение
        • Описание
        • Характеристики
        • Комплектация

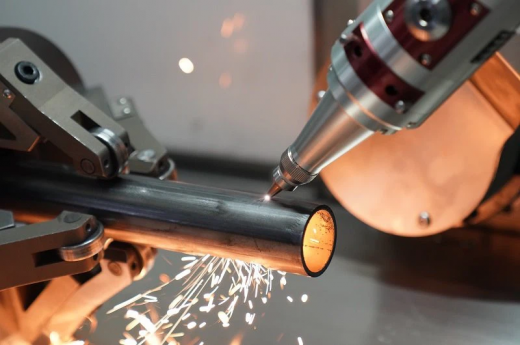

        Лазерный труборез A22 с возможностью резки под углом ±45° для труб и профилей сложных форм диаметром от 20 до 220 мм. Применяется в производстве деталей из труб, требующих плотного соединения без щелей и зазоров, а также для снятия фасок для сварки. При этом выполняет и другие основные функции лазерного трубореза – перфорация трубы, прямой рез.

        Модель А22 отличается уникальной конструкцией патрона с фиксаторами, что обеспечивает повышенную точность резки за счет поддержки и дополнительного выравнивания трубы, а также более долгий срок службы патрона за счет защиты от попадания лазерного луча при резке под углом. Для сокращения длины "мертвого остатка" при резке задний патрон входит в передний зажим.

        Дополнительными преимуществами лазерного трубореза являются:

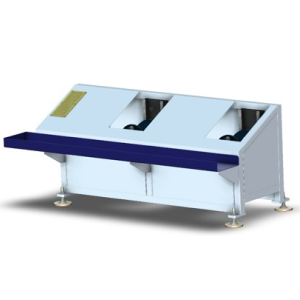

        • зона выгрузки с активной поддержкой труб: подходит для резки тонких, слабожестких труб, особенно круглых, что позволяет эффективно уменьшить колебания влево и вправо и повысить точность расположения отверстий во время резки.

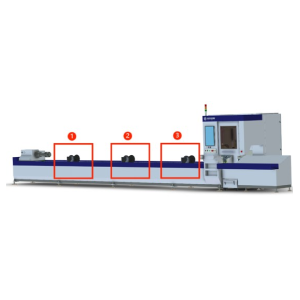

        • Три колеса переменного диаметра с пневматической опорой, для увеличения количества точек опоры во время подачи, делая подачу трубы и резку более стабильным.


        станина

        Механическая часть лазерного трубореза отвечает за перемещение по осям X, Y и Z, включая рабочую платформу резки. Устойчивость станка имеет решающее значение для станков для резки волоконным лазером, так как она напрямую влияет на точность резки.

        Цельносварная конструкция из металлических профильных труб и листового металла, проходит термическую обработку для снятия всех внутренних напряжений. Такой метод производства гарантирует долгую работу станка без потери качественных характеристик.

        Универсальный зажимной патрон

        Универсальный зажимной патрон в лазерной труборезе Anji Jinke модели А22 обладает более высокой скоростью по сравнению с традиционными патронами и надежно удерживает трубы различных форм: круглого, квадратного, овального, прямоугольного и D-образного сечения, а также профили сложных форм - уголки, швеллеры, балки.
        Фиксаторы трубы на патроне поддерживают и дополнительно выравнивают трубу, обеспечивая повышенную точность резки, а также защищают патрон от попадания лазерного луча при резке под углом, гарантируя его более долгий срок службы.

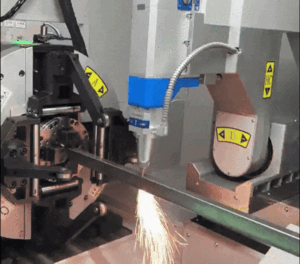

        Ход осуществляется за счет подвижного четырехкулачкового заднего патрона, который имеет пневматическую конструкцию. Уникальной особенностью такого патрона является определение состояния кулачков в реальном времени, получение данных о трубе, подбор соответствующего давления воздуха и регулировка силы зажима.
        В процессе резки задний патрон входит в передний зажим для уменьшения длины "мертвого" остатка.

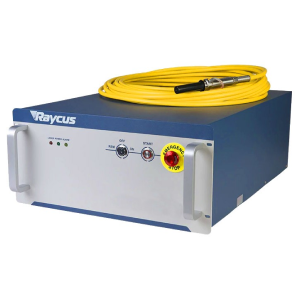

        источник лазерного излучения

        Станки лазерной резки Anji Jinke могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 3 до 6 кВт.

        Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.

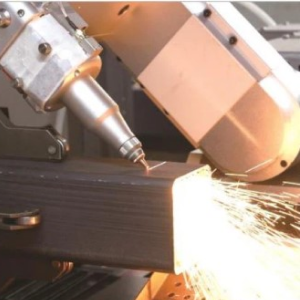

        Поворотная режущая голова

        Лазерная режущая голова OSPRI LC80МС с автоматической фокусировкой, которая регулируется в соответствии с толщиной материала.

        Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.

        Специально удлиненная нижняя часть головы позволяет осуществлять резку в самых труднодоступных местах.

        Картриджная система замены защитных стекол позволяет тратить минимум времени на обслуживание.

        ФУНКЦИЯ РЕЗКИ ПОД УГЛОМ ±45°

        Уникальная технология резки трубы под углом, позволяется расширить возможности производства и увеличить точность резки. Данная технология позволяет изготавливать сложные детали без последующей механической обработки, что значительно экономит время и затраты на производство.

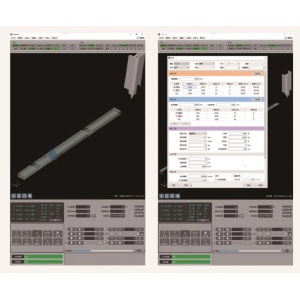

        Система управления (ПО)

        Система управления TubeCut является уникальной операционной системой станка для резки волоконным лазером, которая была разработана компанией AnJi JinKe Machinery. Точность и эффект резки могут быть эффективно улучшены за счет точного управления программным обеспечением. Система автораскладки в отличие от стандартной программы TubePro на других труборезах уже включена в ПО, не требует установки специальных программ и действует бессрочно.

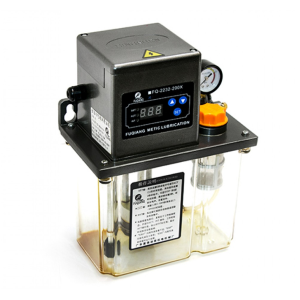

        СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

        Синхронизированная система автоматической смазки автоматически запускает и добавляет смазочное масло в соответствии с рабочим временем.

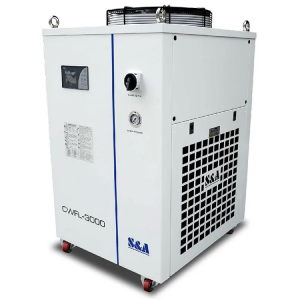

        ВОДЯНОЕ ОХЛАЖДЕНИЕ (ЧИЛЛЕР)

        Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.

        Роликовая поддержка

        Для поддержки труб используются специальные ролики с конусообразным вырезом. Эти ролики могут вращаться на 360 градусов в зависимости от размера трубы и фиксироваться в нужном положении.
        Станок оборудован двумя опорами, которые могут подниматься и опускаться.

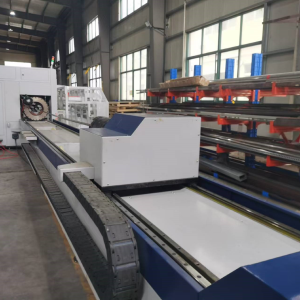

        Зона выгрузки

        Стол активно поддерживает трубы длиной до 1,5 метра, предотвращая их деформацию во время резки. Это особенно важно при работе с гибкими материалами, так как позволяет повысить точность процесса резки. Обработанные трубы плавно попадают в лоток готовых деталей. Общая длина зоны выгрузки составляет 2 метра.

        Наименование

        Ед. изм.

        Значение

        Длина трубы

        мм

        6300 мм

        Диаметр круглой трубы

        мм

        ф20 мм -ф220 мм

        Размер квадратной трубы

        мм

        20мм х 20мм-220мм х 220мм

        Ход по оси Y

        мм

        ±130

        Ход по оси X

        мм

        7100

        Ход по оси Z

        мм

        150

        Позиционирование по осям X, Y

        мм

        ±0,05

        Повторное позиционирование X, Y

        мм

        ±0,02

        Максимальная скорость позиционирования X, Y

        м/мин

        50

        Ускорение по осям X, Y

        g

        1,2

        Максимальная скорость вращения

        рад/мин

        130

        Источник лазерного излучения

        -

        Raycus

        Мощность лазера

        кВт

        3/6

        Вес

        кг

        4650

        Габаритные размеры

        ДхШхВ

        9518х1880х2280

        Система охлаждения



        Водяное

        Электропитание



        360В/50гц


        ПОСТАВЩИКИ КОМПЛЕКТУЮУЩИХ:

        Наименование

        Производитель

        Режущая голова

        OCPRI LC40 (Китай) резка под углом ±45°

        Источник лазерного излучения

        Raycus (КНР)

        Зубчатая рейка

        YCC (Тайвань)

        Линейные направляющие

        HIWIN (Тайвань)

        Редуктор

        FASTON (Тайвань)

        Серводвигатель и сервопривод

        INOVANCE (Китай)

        Система управления

        TubeCut, (Китай)

        Пневматические комплектующие

        SMC (Япония)

        Чиллер (система активного охлаждения)

        S&A/Hanli (КНР)

        Стабилизатор напряжения

        Xishun (Китай)

        Основные электрические компоненты

        Delixi (Франция)

        Воздушный компрессор

        Kaishan (Китай)



        Оставьте заявку

        Перезвоним в течение рабочего дня. Обсудим задачи, найдем оптимальное решение и запланируем работы.
        Будем на связи!

        Назад к списку

        Сайт использует cookie. Вы можете отказаться от использования cookie, изменив настройки браузера. Используя сайт, вы соглашаетесь на обработку персональных данных на условиях политики.

        Крылья
        для вашего
        производства
        Крылья для вашего производства
        Подписывайтесь на наши рассылки
        Актуальная "Складская программа" Инкор в подарок

        набережная Обводного канала, 92, Санкт-Петербург

        8-800-511-30-01

        sankt-peterburg@in-core.ru
        Оборудование
        Токарное
        Фрезерное
        Шлифовальное
        Электроэрозионное
        Гибочное
        Лазерное
        Листообрабатывающее
        Ленточнопильное
        Специализированное
        Аддитивные технологии
        Оснастка
        Поворотные столы
        Системы измерения
        Барфидеры
        Техническая поддержка
        О компании
        Услуги
        Контакты
        Отзывы
        Партнёры
        Блог
        Доставка
        © 2025 ООО «Инкор»
        Политика конфиденциальности
        Оценка условий труда
        Дизайн сайта
