Китай
- Гарантия: 24 месяца
- Доставка по России
- ПНР. Обучение: 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие

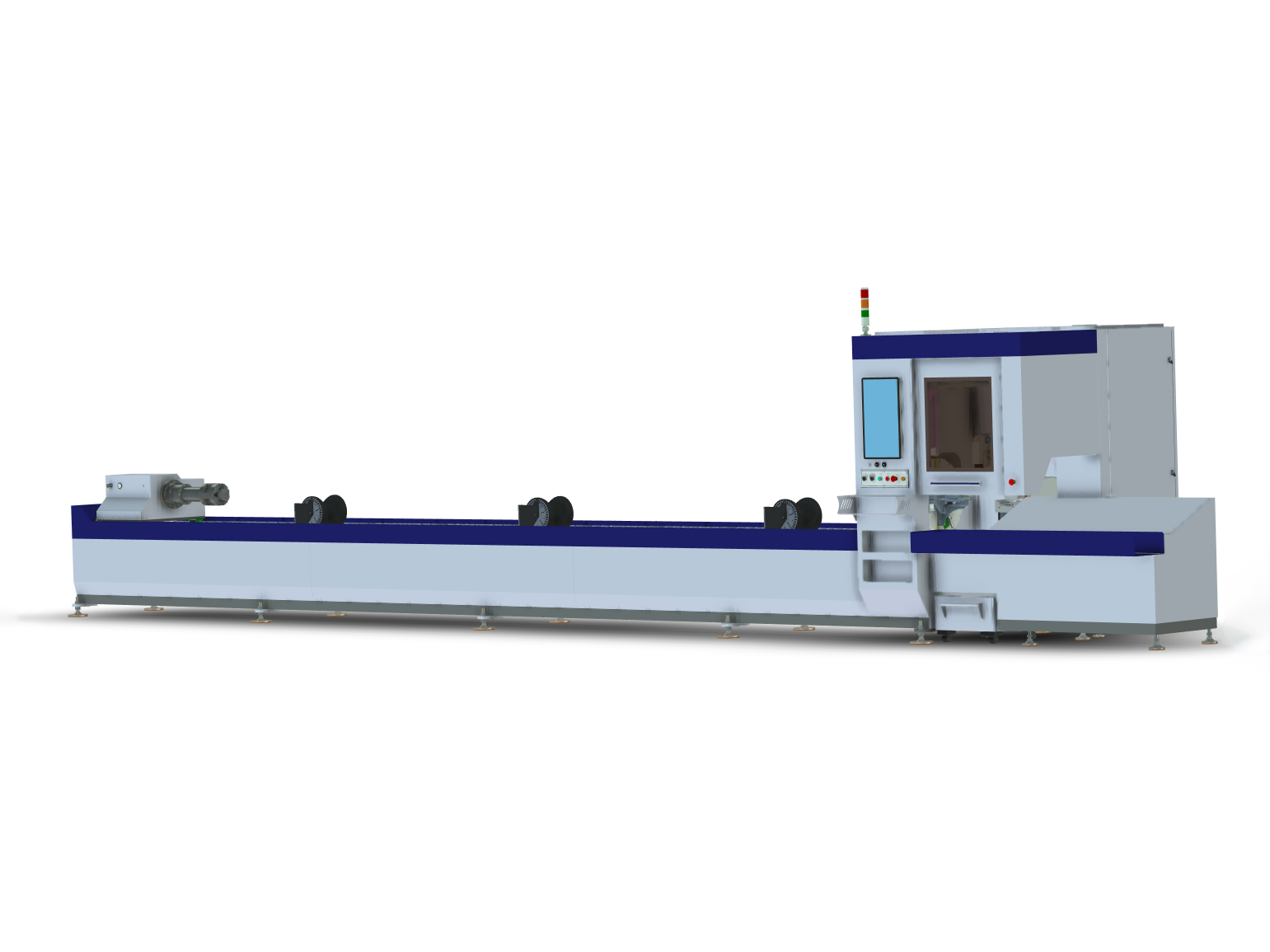

Лазерный труборез с возможностью резки под углом ±45° для труб и профилей сложных форм диаметром от 20 до 160 мм. Применяется в производстве деталей, требующих плотного соединения без щелей и зазоров, а также для снятия фасок для сварки. При этом выполняет и другие основные функции лазерного трубореза – перфорация, прямой рез.
Повышенная точность резки за счет поддержки и дополнительного выравнивания трубы фиксаторами на патроне, что также обеспечивает более долгий срок службы патрона за счет защиты от попадания лазерного луча при резке под углом.
Зона выгрузки с активной поддержкой труб: подходит для резки тонких, слабожестких труб, особенно круглых, что позволяет эффективно уменьшить колебания влево и вправо и повысить точность расположения отверстий во время резки.

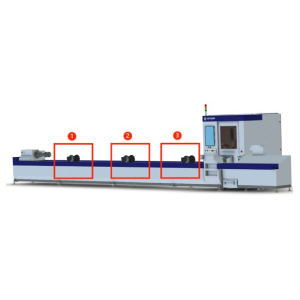

Три колеса переменного диаметра с пневматической опорой, для увеличения количества точек опоры во время подачи, делая подачу трубы и резку более стабильным.
станина
Универсальный зажимной патрон
Фиксаторы трубы на патроне поддерживают и дополнительно выравнивают трубу, обеспечивая повышенную точность резки, а также защищают патрон от попадания лазерного луча при резке под углом, гарантируя его более долгий срок службы.
Ход осуществляется за счет подвижного четырехкулачкового заднего патрона, который имеет пневматическую конструкцию. Уникальной особенностью такого патрона является определение состояния кулачков в реальном времени, получение данных о трубе, подбор соответствующего давления воздуха и регулировка силы зажима.
В процессе резки задний патрон входит в передний зажим для уменьшения длины "мертвого" остатка.

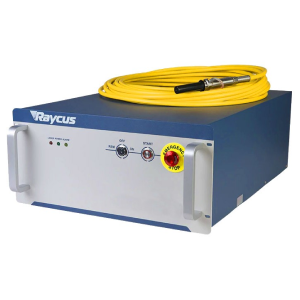

источник лазерного излучения
Станки лазерной резки Anji Jinke могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 3 до 6 кВт.
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.
Поворотная режущая голова
Лазерная режущая голова OSPRI LC80МС с автоматической фокусировкой, которая регулируется в соответствии с толщиной материала.
Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.
Специально удлиненная нижняя часть головы позволяет осуществлять резку в самых труднодоступных местах.
Картриджная система замены защитных стекол позволяет тратить минимум времени на обслуживание.

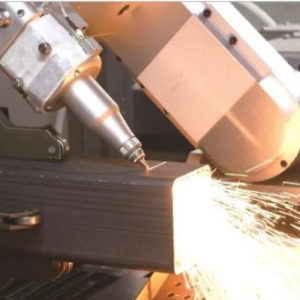

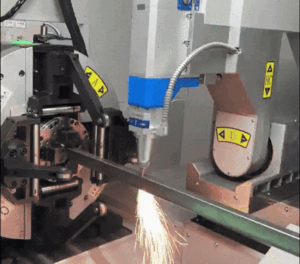

ФУНКЦИЯ РЕЗКИ ПОД УГЛОМ ±45°
Уникальная технология резки трубы под углом, позволяется расширить возможности производства и увеличить точность резки. Данная технология позволяет изготавливать сложные детали без последующей механической обработки, что значительно экономит время и затраты на производство.

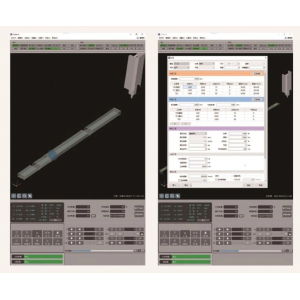

Система управления (ПО)
Точность и эффект резки могут быть эффективно улучшены за счет точного управления программным обеспечением.
Система автораскладки в отличие от стандартной программы TubePro на других труборезах уже включена в ПО, не требует установки специальных программ и действует бессрочно.

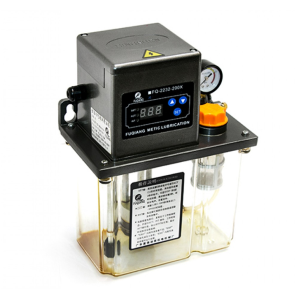

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Синхронизированная система автоматической смазки автоматически запускает и добавляет смазочное масло в соответствии с рабочим временем.

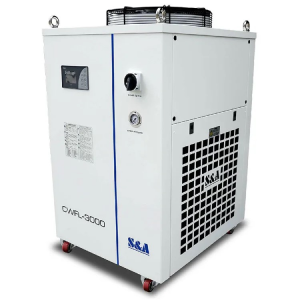

ВОДЯНОЕ ОХЛАЖДЕНИЕ (ЧИЛЛЕР)
Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Роликовая поддержка
Станок оборудован двумя опорами, которые могут подниматься и опускаться.

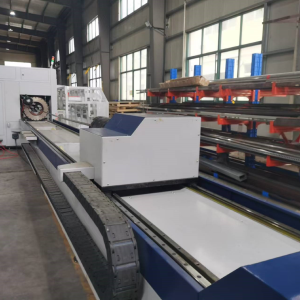

Зона выгрузки
Технические характеристики
|
Наименование |
Значение |
|
Мощность лазерного источника, Вт |
1500/2000/3000/6000 |
|
Лазерный источник |
Raycus |
|
Диапазон диаметров круглых труб, мм |
20-160 |
|
Диапазон диаметров квадратных труб, мм |
20x20-160x160 |
|
Длина труб, мм |
6300 |
|
Ход по оси X, мм |
7100 |
|
Ход по оси Y, мм |
130 |
|
Ход по оси Z, мм |
150 |
|
Макс. скорость холостого хода по оси X/Y/Z, м/мин |
50/50/35 |
|
Макс. скорость вращения патрона, об/мин |
120 |
|
Точность позиционирования, мм |
±0,03 |
|
Точность повторного позиционирования, мм |
±0,02 |
|
Точность захвата трубы, мм |
±0,01 |
|
Точность резки, мм |
±0,05 |
|
Максимальное ускорение, G |
1,4 |
|
Габаритные параметры, мм |
10130х1560х2340 |
|
Вес станка, кг |
4650 |
Стандартная комплектация
|
Наименование |
Производитель |
|
Режущая голова с автофокусом |
Ospri (Китай) |
|
Высокоточные направляющие |
TBI (Тайвань) |
|
Серводвигатели |
Innovance (Китай) |
|
Редуктор |
FASTON (Тайвань) |
|
Источник излучения |
Raycus (Китай) |
|
Система ЧПУ и ПО (разработка Anji) |
xTubeCut, TUBECUT (Китай) |
|
Пропорциональный клапан |
SMC (Япония) |
|
Электрические компоненты |
Schneider (Франция) |
|
Стабилизатор напряжения |
Kingbao (Китай) |
|
Водяное охлаждение (чиллер) |
Hanli (Китай) |
|
Блок питания |
Meanwell (Тайвань) |
