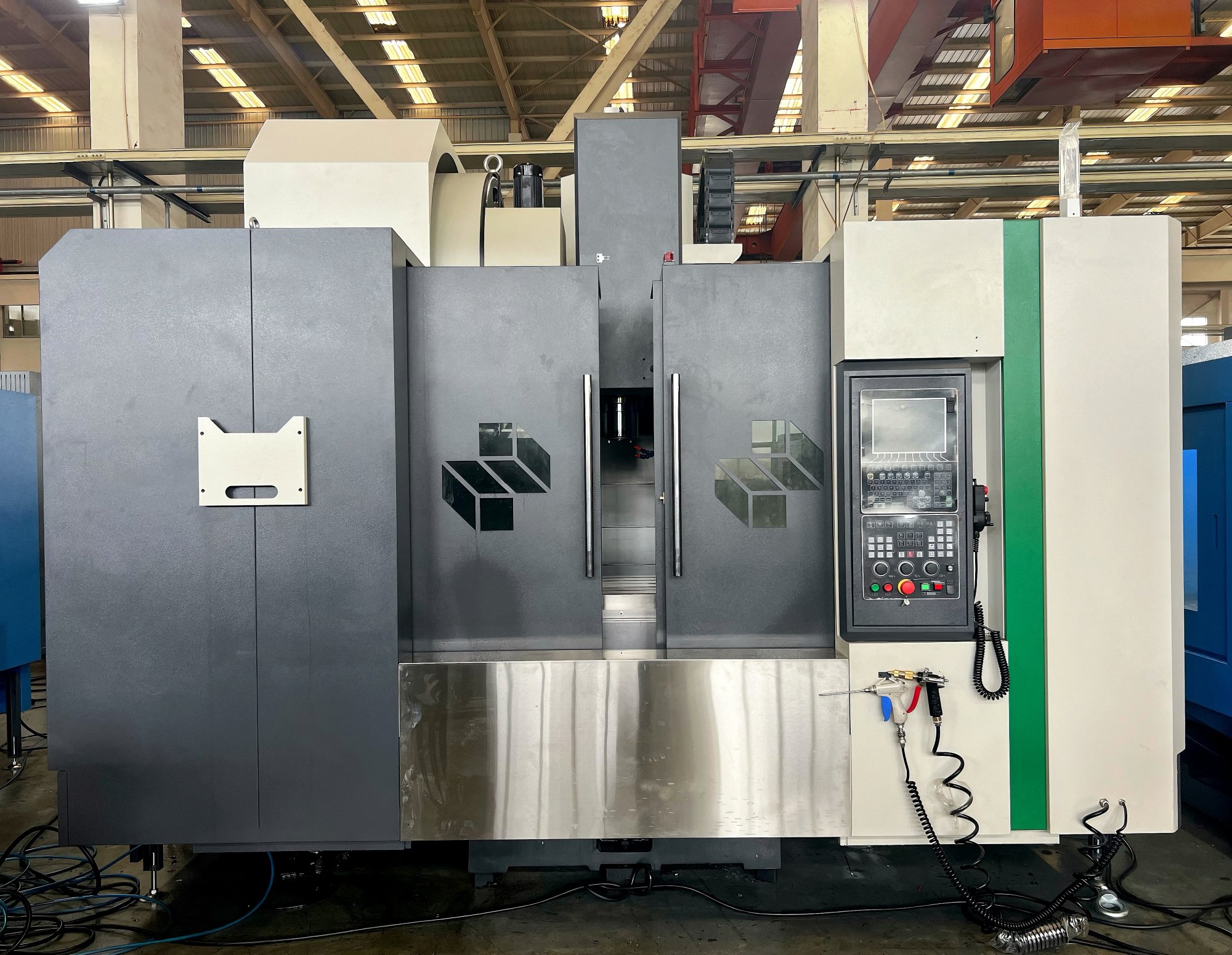

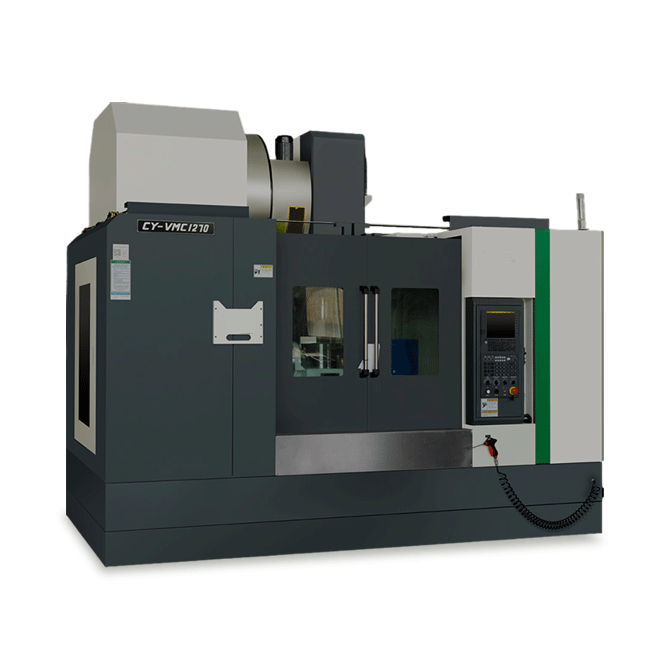

Вертикальный обрабатывающий центр CY-VMC1270LD

Подробности

Технические характеристики

Длина стола, мм

1360

Ширина стола, мм

700

Перемещение по осям X/Y/Z, мм

1200/700/600

Конус шпинделя

BT-50

Мощность привода шпинделя, кВт:

11/15

Частота вращения шпинделя, об/мин

8000

Вес, кг

9900

Все характеристики

Страна-производитель:

Китай

Преимущества:

Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
Проводим пусконаладочные работы и постгарантийное обслуживание
Консультируем для самостоятельного проведения ТО
Доставляем оперативно и своевременно

Товар есть на складе

Цена: 9 612 312 ₽

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в Telegram Получить предложение

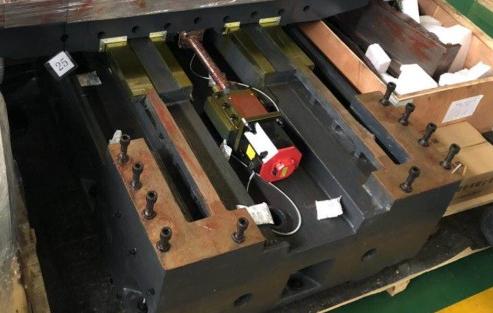

Станина

Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.

Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.

Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.

Направляющие качения роликового типа

Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.

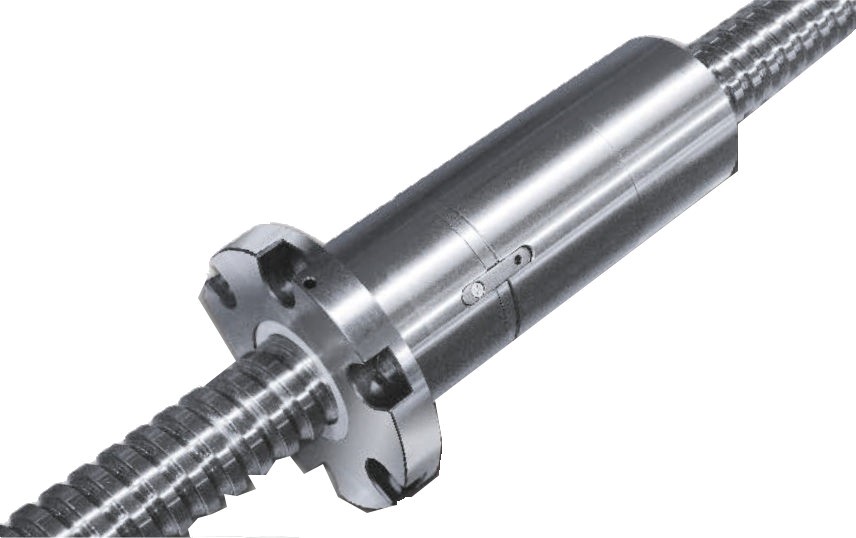

ШВП

ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / HIWIN (Япония).

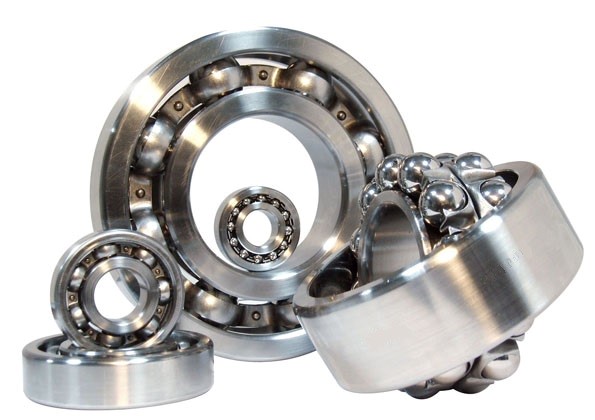

Подшипники

В шпинделях станков Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.

Система быстрых осевых перемещений

Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.

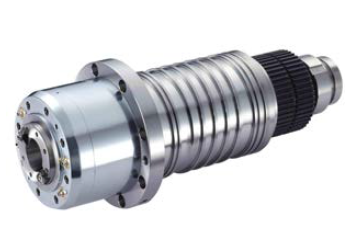

Шпиндель

Шпиндель станка изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / VYUCHENG (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель

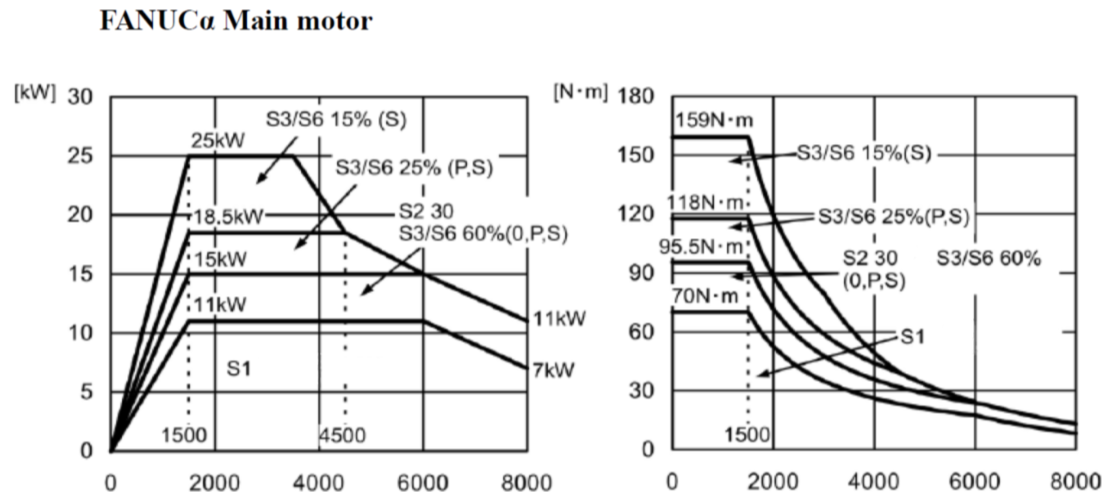

Диаграмма мощности шпинделя и крутящего момента

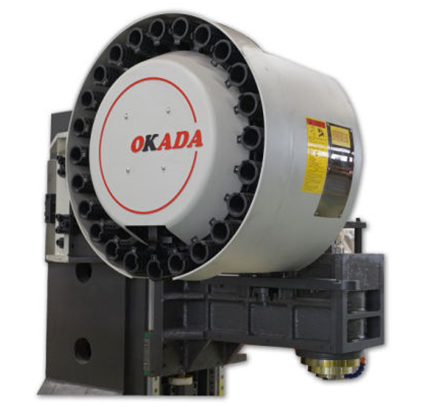

Система автоматической смены инструмента

Стандартная вместимость инструментального магазина станка составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.

Система охлаждения

Станок оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.

Пневматическая система

Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.

Система смазки

Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.

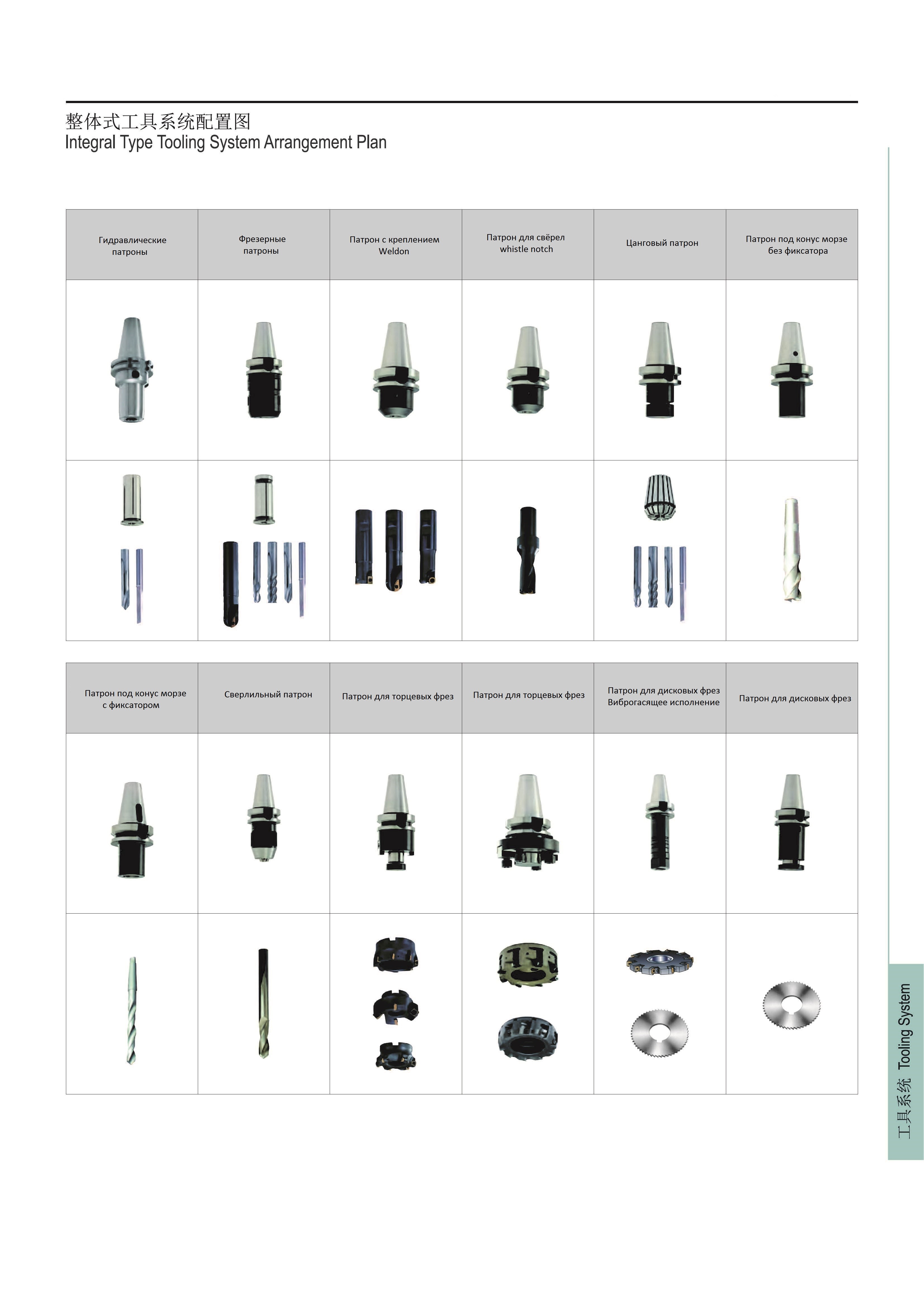

Инструментальная схема

Система ЧПУ HNC808DiT

HNC-808DT - это высокопроизводительная система ЧПУ, характеризующаяся большим выбором функций и простотой эксплуатации. Она применяется к токарным обрабатывающим центрам.

Размер дисплея - 10.4”
Кол-во каналов управления - 1
Макс. кол-во осей - 3 + 1 шпиндель
USB host - 1 порт
Графические отображения траектории инструмента
Объем памяти - 2 Гб
Коммуникационные интерфейсы - EtherCAT, NCUC, Ethernet
Программирование в ISO кодах (M, G коды)

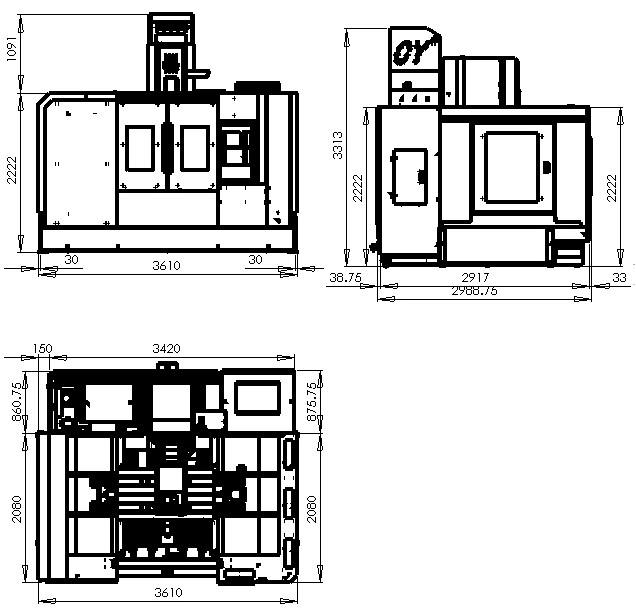

Габариты станка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование		Ед.изм.	Значение
Стол	Размер стола	мм	1360 × 700
	Ширина Т-образного паза	мм	18
	Количество Т-образных пазов	шт.	5
	Расстояние между Т-образными пазами	мм	122
	Максимальная допустимая нагрузка на стол	кг	1200
Шпиндель	Тип передачи		Ременной
	Мощность привода шпинделя	кВт	11/15
	Частота вращения шпинделя	об/мин	8000
	Конус шпинделя		BT-50
	Расстояние от торца шпинделя до стола	мм	87-687
	Расстояние между осью шпинделя и колонной	мм	785
	Тип штревеля		MSA403 P40T-1
Перемещения	Перемещение по оси Х	мм	1200
	Перемещение по оси Y	мм	700
	Перемещение по оси Z	мм	600
	Ускоренное перемещение по оси X	м/мин	24
	Ускоренное перемещение по оси Y	м/мин	24
	Ускоренное перемещение по оси Z	м/мин	18
	Максимальная скорость подачи	мм/мин	10000
	Мощность привода оси X/Y/Z	кВт	4.8/4.8/4.8
Инструментальная система	Тип магазина		Манипулятор
	Количество инструментов	позиций	24
	Максимальный диаметр инструмента / без соседних инструментов	мм	Ø112/Ø200
	Максимальная длина инструмента	мм	300
	Максимальный вес инструмента	кг	18
	Скорость смены инструмента	сек	3
Точность	Точность позиционирования на длине 300мм	мм	0,006
Точность	Повторяемость	мм	0,003
Прочее	Потребляемая мощность	кВА	20.5
	Система ЧПУ		HNC808Dim
	Насос СОЖ		750 Вт (0,3 МПа)
	Масса станка	кг	9900
	Габариты станка (ДхШхВ)	мм	3600x3100x3300

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Система ЧПУ HNC808Dim
Линейные направляющие качения роликового типа
Конус шпинделя ВТ-50
Магазин инструментов на 24 позиций (OKADA)
Теплообменник электрошкафа
Централизованная автоматическая система смазки направляющих и ШВП
Охлаждение масла шпинделя
Жесткое нарезание резьбы
Пистолет СОЖ и Пистолет подачи воздуха
Система подачи СОЖ
Сепаратор масла от СОЖ
Полностью закрытая рабочая зона
Автоматическая система выключения М30
Цепной конвейер стружки с баком
Ручной переносной пульт управления перемещениями станка
Освещение рабочей зоны (2 лампы)
1 индикатор состояния станка (светофор)
Подготовка станка к подключению 4 оси
Подготовка к подаче СОЖ через шпиндель
Водяной насос высокого давления 20 бар
Обдув шпинделя сжатым воздухом
Комплект инструмента для монтажа станка
Регулируемые опоры и подкладки для установки станка
Техническая документация на русском языке
