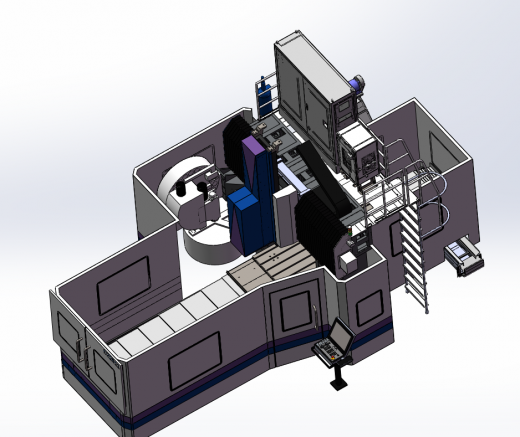

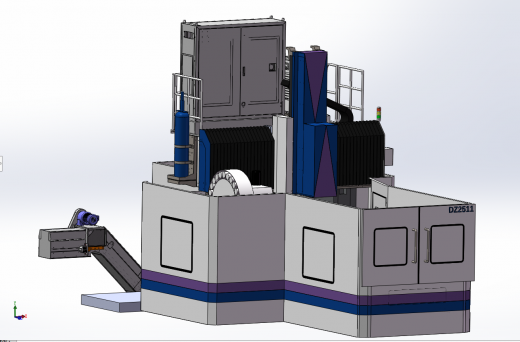

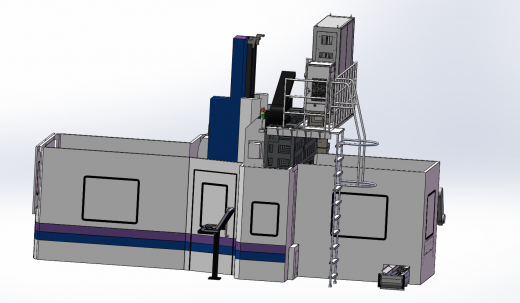

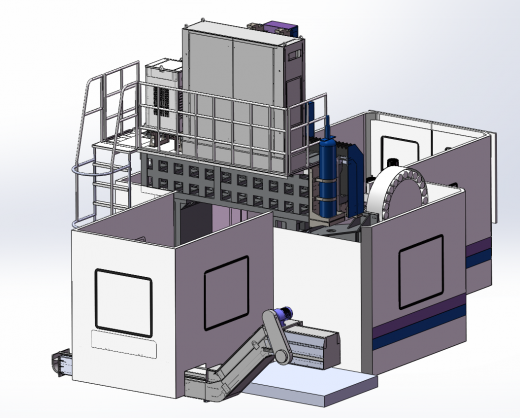

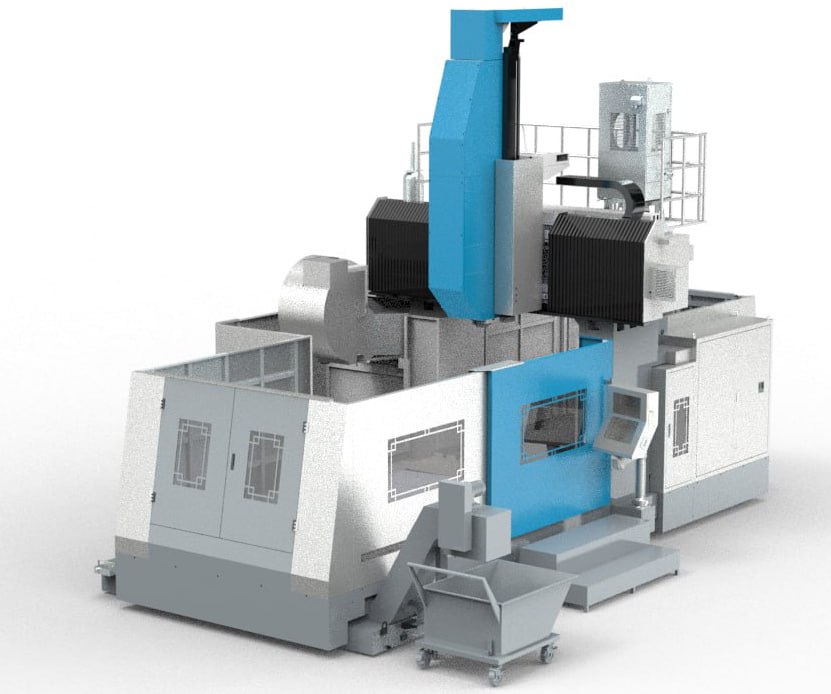

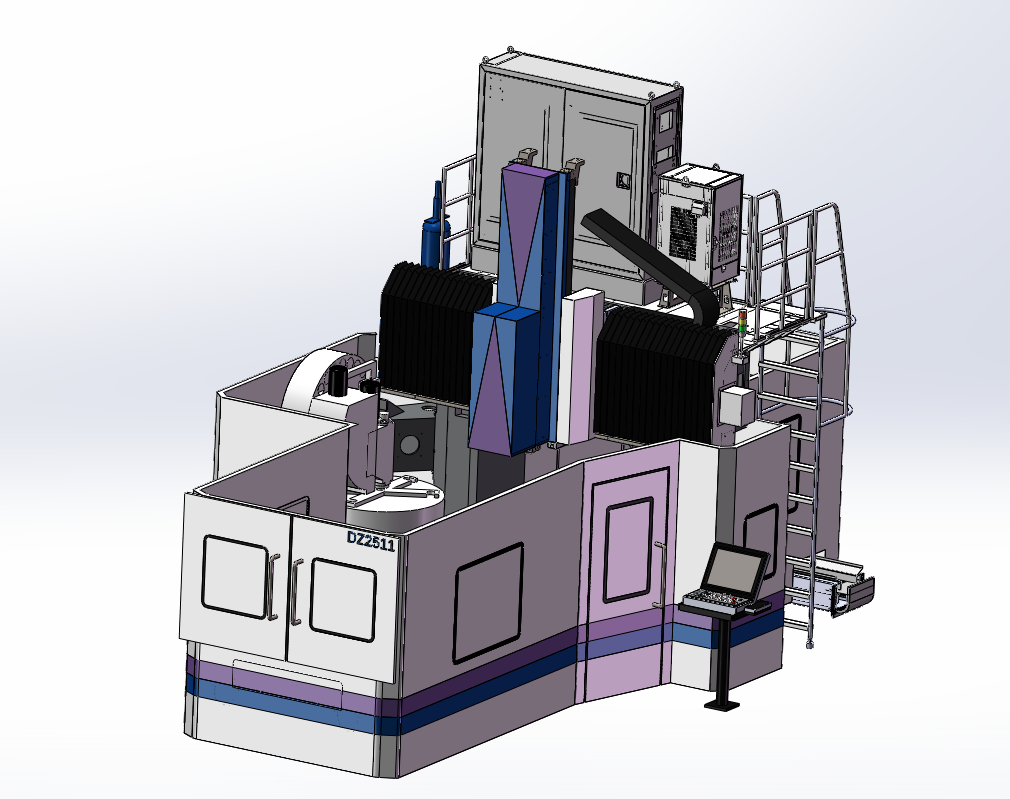

Портально-фрезерный обрабатывающий центр DZ2511

В стандартной комплектации станок оснащён шпинделем с ремённым приводом. Опционально в зависимости от особенностей обработки можно использовать систему, обеспечивающую высокий крутящий момент на шпинделе или систему с прямым приводом для обработки на высоких скоростях.

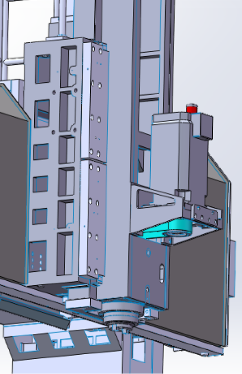

Конструкции с увеличенной площадью поперечного сечения увеличивает жесткость всего шпиндельного узла обрабатывающего центра. Толщина шпиндельной бабки составляет 345 мм.

Перемещения по осям осуществляются за счёт сервоприводов, которые соединены через редуктор и муфту к ШВП. Это позволяет максимально использовать возможность двигателя, что повышает точность и эффективность оборудования. ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония). Привод осей X и Z осуществляется посредством редуктора Stober (Германия), что способствует плавному перемещению и высокой точности, увеличивает силу резания и снижает потерю точности при тепловом расширении.

Для осей Х и Y станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / THK (Япония) / INA (Германия), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.

Перемещение шпинделя по оси Z осуществляется по направляющим скольжения коробчатого типа для увеличения жесткости и точности обработки, а также восприятия ударных нагрузок.

Ось Z оснащена системой противовесов с двумя гидравлическими цилиндрами для снижения изгибающего момента, получаемого при обработке, что улучшает стабильность перемещения оси Z и увеличивает точность позиционирования.

Стандартная вместимость инструментального магазина составляет 30 позиций и устанавливается сбоку на колонне.

Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии.

Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого инструмента.

Рабочий стол станка специально спроектирован таким образом, что имеет квадратные выемками с обратной стороны для уменьшения веса, но сохраняет жёсткость.

Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
