Гидравлические, сервоприводные и приводные револьверные головки для токарных станков и токарных центров.
О производителе LIO SHING
Тайваньский производитель специализированных револьверных головок для токарного оборудования с ЧПУ.
LIO SHING CO., LTD. специализируется на разработке и производстве револьверных головок для токарных станков. Основные направления — гидравлические, сервоприводные и приводные головки.
Производитель предлагает широкий диапазон типоразмеров и компоновок — от компактных 8-позиционных узлов до крупных револьверных головок для тяжелых токарных станков.
Для приводных моделей доступны инструментальные интерфейсы VDI и BMT. Такие головки позволяют использовать вращающийся инструмент и выполнять сверление, фрезерование и другие операции непосредственно на токарном станке.
Типы револьверных головок LIO SHING
Гидравлические револьверные головки
Классическая конструкция для токарных станков с ЧПУ.
- гидравлический поворот
- гидравлический зажим
- высокая жесткость фиксации
- 8, 10 или 12 позиций — в зависимости от модели
Сервоприводные револьверные головки
Поворот и индексирование выполняются сервоприводом.
- быстрое позиционирование
- произвольный выбор позиции
- высокая повторяемость
- серии LS-SV
Приводные револьверные головки
Позволяют устанавливать вращающийся инструмент.
- сверление
- фрезерование
- нарезание резьбы
- VDI и BMT — для соответствующих моделей
Примеры револьверных головок LIO SHING

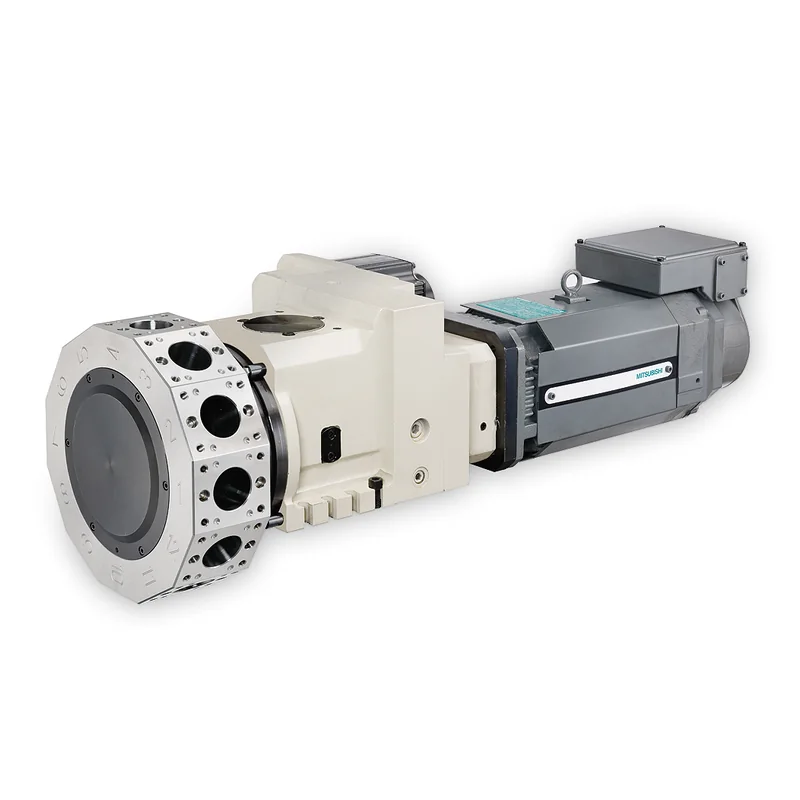

LIO SHING LS-160BSP
12-позиционная приводная револьверная головка. Высота центров — 80 мм. Для модели заявлена повторяемость позиционирования 0,003 мм.

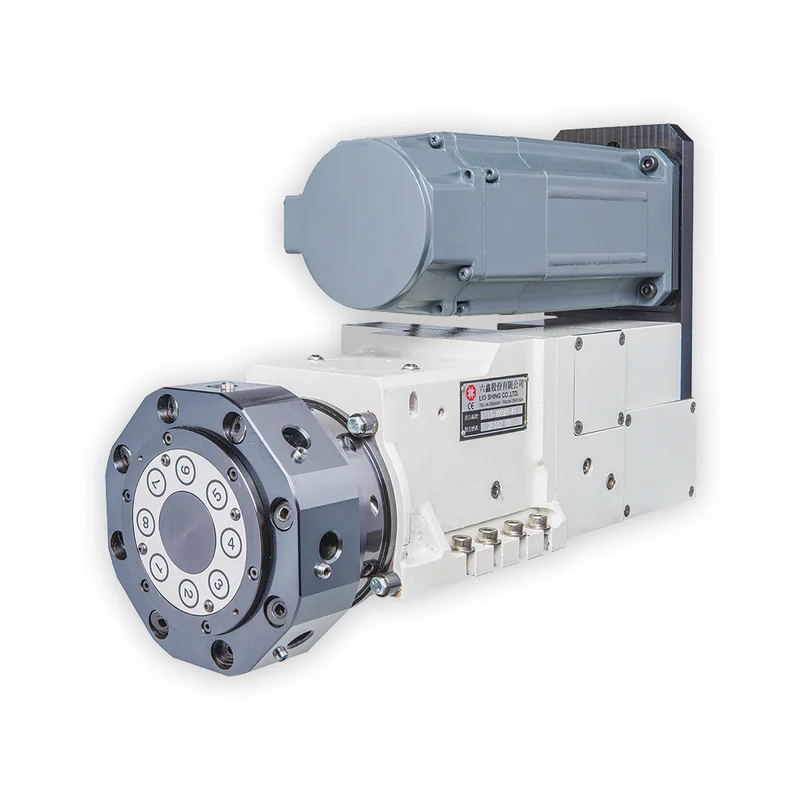

LIO SHING LS-100DBR
Компактная приводная головка на 8 инструментальных позиций. Высота центров — 50 мм. Максимальная частота вращения приводного инструмента — до 6000 об/мин.

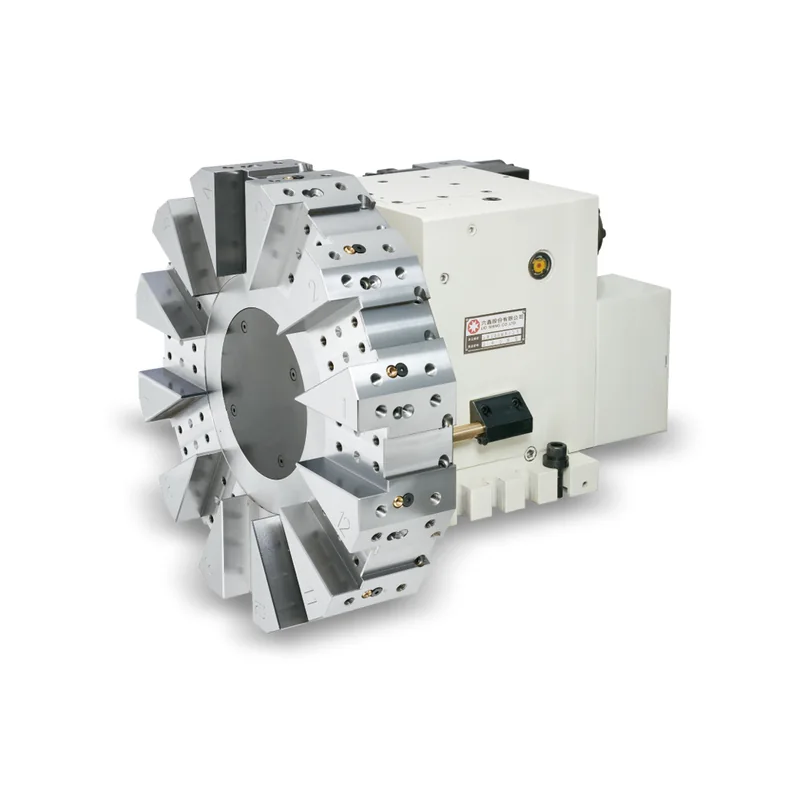

LIO SHING LS-250H
Гидравлическая револьверная головка с высотой центров 125 мм. Доступны исполнения на 8, 10 и 12 инструментов.

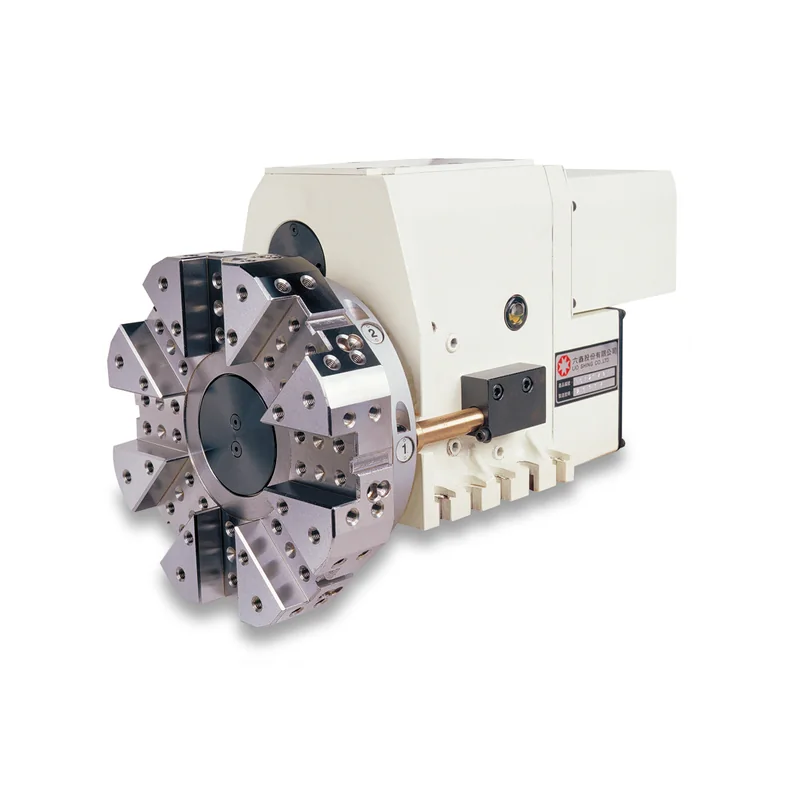

LIO SHING LS-120 / LS-160
Компактные гидравлические головки для токарных станков с ЧПУ. Высота центров — 63 и 80 мм соответственно.

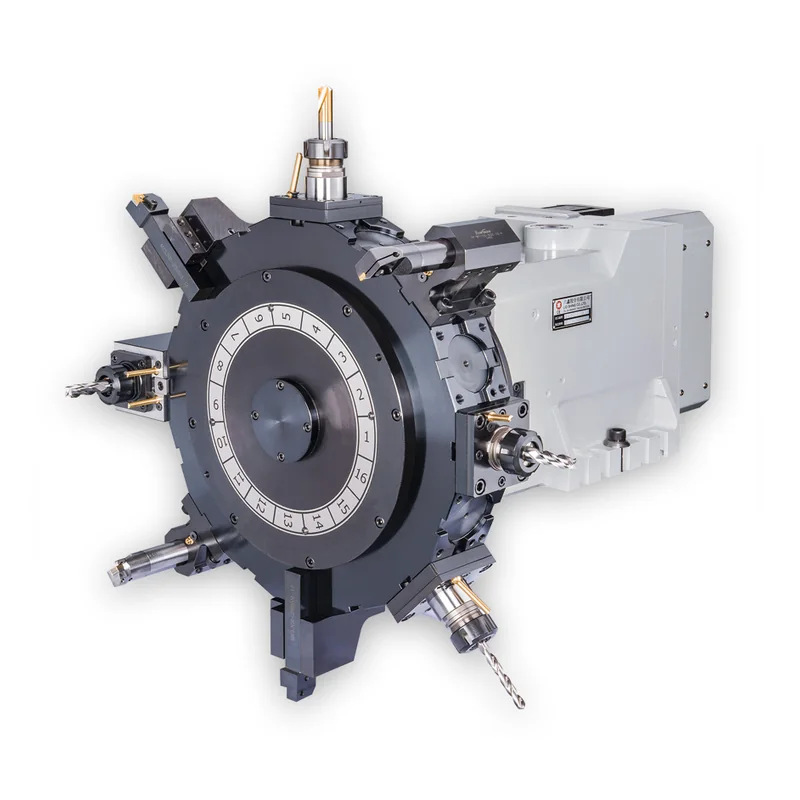

LIO SHING LS-250DTR
Одна из наиболее технологичных приводных револьверных головок производителя.
Зачем токарному станку приводная револьверная головка
Обычная револьверная головка только позиционирует неподвижный токарный инструмент. Приводная головка дополнительно передает вращение на инструментальный блок.
Это позволяет выполнять на токарном станке осевое и радиальное сверление, фрезерование плоскостей и пазов, нарезание резьбы и другие операции.
При наличии соответствующих управляемых осей станка можно сократить количество переустановок детали и часть операций перенести с фрезерного оборудования на токарный обрабатывающий центр.
Как подобрать револьверную головку LIO SHING
Высота центров
Должна соответствовать геометрии и компоновке токарного станка.
Количество позиций
Выбирается по требуемому количеству инструментов и операций.
Тип привода
Гидравлический, сервоприводной или приводная головка с вращающимся инструментом.
Интерфейс инструмента
Необходимо согласовать VDI, BMT или другой интерфейс инструментальных блоков.
Мощность приводного инструмента
Определяется планируемыми сверлильными и фрезерными операциями.
Интеграция со станком
Необходимо проверить монтаж, гидравлику, сервоприводы, электрику и систему ЧПУ станка.
Частые вопросы о LIO SHING
Что производит LIO SHING?
Что такое приводная револьверная головка?
Какие интерфейсы инструмента использует LIO SHING?
Какая точность повторного позиционирования?
Можно ли заменить существующую револьверную головку на LIO SHING?
Какие данные нужны для подбора?
Подберём револьверную головку LIO SHING под ваш токарный станок
Укажите модель станка, высоту центров, количество инструментальных позиций и необходимость приводного инструмента. Поможем определить подходящую серию и конфигурацию.
