Поворотный стол с ЧПУ — это не просто дополнительная ось станка. От конструкции поворотного узла напрямую зависят точность позиционирования заготовки, жёсткость технологической системы, стабильность размера под нагрузкой и возможность выполнять многостороннюю обработку за один установ.
Что определяет реальную точность поворотного стола
На практике под словом «точность» часто объединяют несколько разных характеристик. Это неправильно.
Для поворотной оси необходимо рассматривать как минимум четыре параметра:
- Точность позиционирования — насколько фактический угол соответствует заданному
- Повторяемость — насколько точно стол возвращается в одно и то же положение при повторных перемещениях
- Люфт привода — потерянное перемещение при изменении направления вращения механической передачи
- Жёсткость под нагрузкой — способность сохранять положение, когда на заготовку действует сила резания
Это принципиальное различие. Стол может показывать хорошие результаты измерения без нагрузки, но при недостаточной жёсткости смещаться во время силового фрезерования.

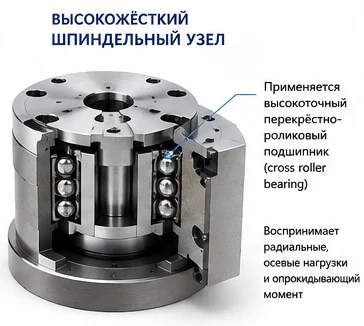

1. Высокожёсткий шпиндельный узел
Жёсткость поворотного стола определяется всей силовой цепью:
заготовка → приспособление → планшайба → шпиндель → подшипниковая опора → корпус
В современных сериях Detron применяется высокоточный перекрёстно-роликовый подшипник. Такая опора способна воспринимать радиальную, осевую нагрузку и опрокидывающий момент в компактном узле.

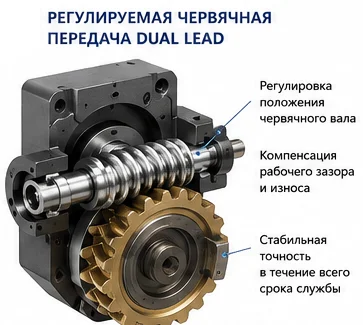

2. Регулируемая червячная передача Dual Lead
Ключевая особенность передачи Dual Lead Worm — возможность регулировать боковой зазор в зацеплении посредством корректировки положения червяка.
Это принципиально важно для ресурса поворотного стола. Даже качественная червячная передача постепенно изнашивается. Если конструкция не позволяет компенсировать износ, со временем увеличивается люфт.

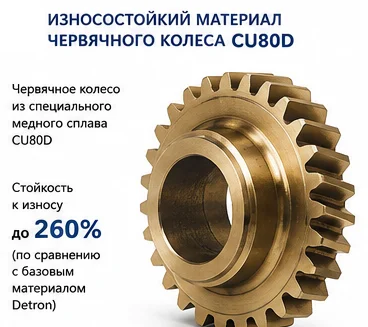

3. Износостойкий материал червячного колеса CU80D
Для червячного колеса Detron применяет специальный медный сплав CU80D. По данным производителя, его относительная стойкость к износу составляет до 260% по сравнению с традиционным материалом.
Важно: это заявленная производителем сравнительная характеристика, а не результат независимого испытания.

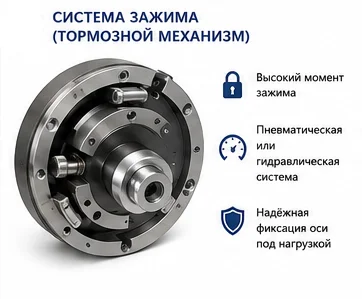

4. Система зажима: момент фиксации
После выхода на заданный угол поворотная ось должна сохранить своё положение во время резания. Для силовой обработки важна комбинация:
- точность позиционирования
- жёсткость механизма
- момент зажима
Важно: момент зажима и допустимый момент передачи — это не одно и то же. Большое значение момента зажима не означает автоматически, что червячная передача допускает такой же момент.

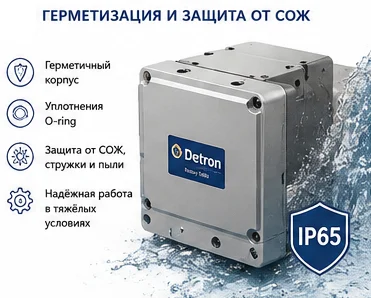

5. Герметизация и защита от СОЖ
В соответствующих конструкциях Detron применяются герметизированный корпус и O-ring уплотнения. Класс защиты — IP65 (для соответствующих серий).
Две принципиально разные технологии Detron

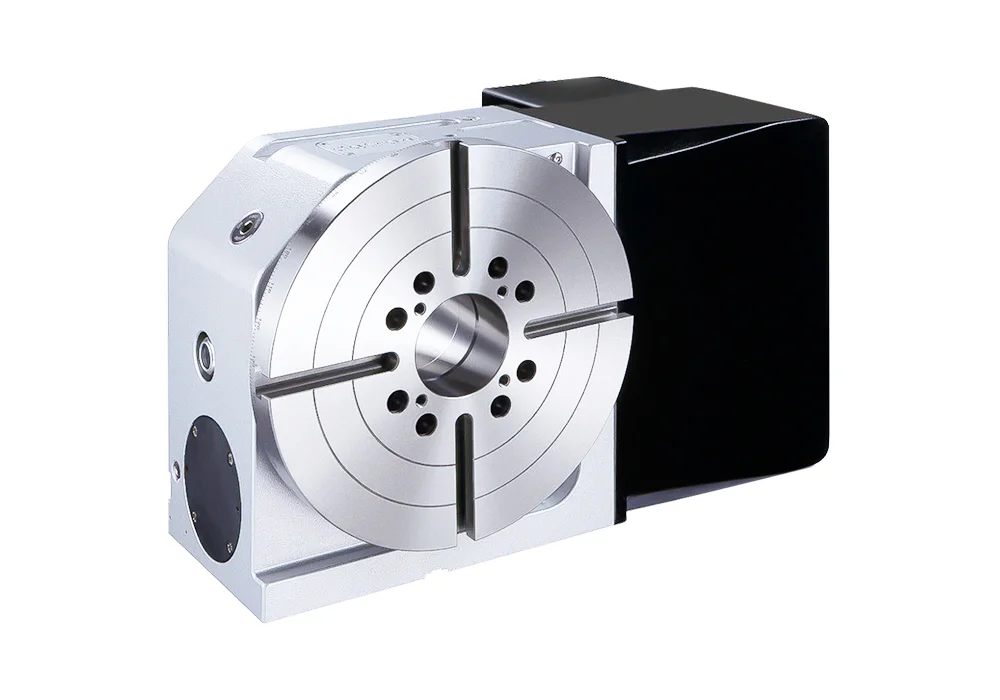

Червячные поворотные столы
Основные преимущества:
- высокий передаваемый момент
- хорошая жёсткость
- возможность регулировки зацепления
- рациональная стоимость

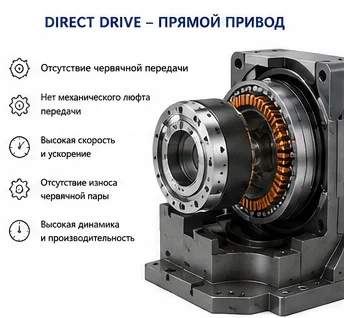

Поворотные столы Direct Drive
В Direct Drive отсутствует промежуточная червячная передача. Момент двигателя передаётся непосредственно на ось.
Преимущества:
- отсутствие механического люфта
- высокое ускорение
- высокая скорость вращения
- быстрый выход на заданный угол
Сравнение технологий
| Параметр | Червячный привод | Direct Drive |
|---|---|---|
| Передача | Механическая | Прямая |
| Люфт механической передачи | Есть, регулируется | Механического редуктора нет |
| Передаваемый момент | Высокий | Зависит от torque motor |
| Скорость | Умеренная | Высокая |
| Ускорение | Умеренное | Высокое |
| Силовая позиционная обработка | Отлично подходит | Зависит от модели |
| Высокодинамичная обработка | Ограничена механикой | Основное преимущество |
| Стоимость | Обычно ниже | Обычно выше |
Как правильно подбирать поворотный стол
Одна из наиболее частых ошибок — выбирать стол только по диаметру планшайбы. Для инженерного подбора необходимо знать:
- массу заготовки и приспособления
- габариты детали и положение центра тяжести
- максимальный вылет
- предполагаемый момент резания
- требуемую точность позиционирования и повторяемость
- индексный или интерполяционный режим
- необходимую скорость оси
- требуемый момент зажима
- тип станка и систему ЧПУ
Частые вопросы
Что такое Dual Lead Worm?
Это регулируемая конструкция червячной передачи, позволяющая корректировать боковой зазор зацепления путём осевого смещения червяка.
Что даёт перекрёстно-роликовый подшипник?
Cross roller bearing способен воспринимать одновременно радиальную, осевую нагрузку и опрокидывающий момент, что позволяет получить компактный и жёсткий поворотный узел.
Direct Drive всегда лучше червячного привода?
Нет. Прямой привод особенно эффективен при высоких требованиях к динамике. Червячные столы могут быть предпочтительнее при необходимости высокого момента, жёсткости и рациональной стоимости.
