Оптический приемник со встроенным интерфейсом
Технические характеристики
Способ передачи сигнала
передача оптического сигнала инфракрасного диапазона
Рабочий диапазон
до 6 м
Совместимые датчики
OMP40-2, OMP40M, OLP40, OMP60, OMP60M, OMP400 и OTS
Страна-производитель:
Англия
Преимущества:
- Проводим пусконаладочные работы
- Гарантия 12 месяцев
- Новое оборудование от производителя
- Свой склад в Перми
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в Telegram

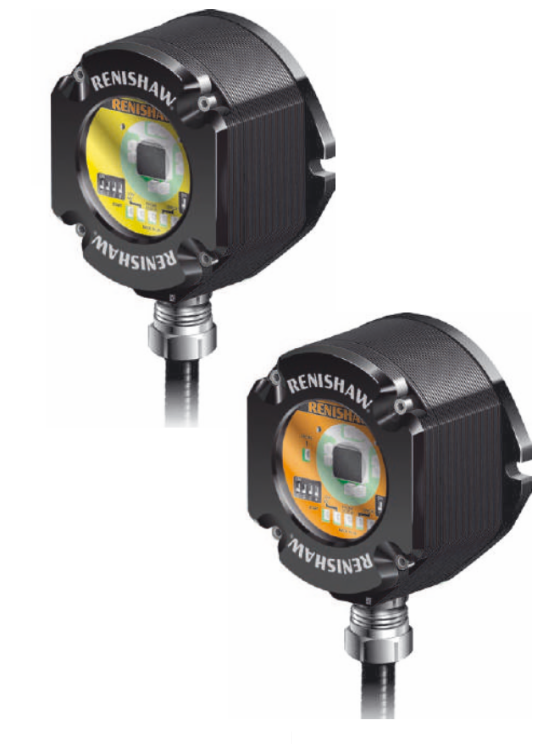

Оптический приемник со встроенным интерфейсом, предназначенный для установки на широком ряде станков внутри их рабочего пространства. Световые индикаторы интерфейса сигнализируют о состоянии датчика, запуске системы, уровне зарядки батарей и об ошибках.
В исполнении OMI-2T предусмотрена также визуальная индикация выбранного на данный момент датчика.
Основные характеристики и преимущества
- Повышенная устойчивость к оптическим помехам за счет передачи модулированного сигнала.
- Предусматривает работу с одним (OMI-2) или двумя (OMI-2T) датчиками или устройствами наладки инструмента.
- Выбор дальности приема и передачи.
- Выбираемая пользователем конфигурация входов и выходов.
- Совместимость со всеми датчиками компании Renishaw, использующими технологию передачи модулированного сигнала
| Технические характеристики: | ||||
| Исполнение | OMI-2 | OMI-2T | ||
| Основное назначение | В устройстве OMI-2 выполняется обработка сигналов, получаемых от стандартных датчиков или датчиков , с их последующим преобразованием в выходные сигналы станка, которые передаются затем в систему ЧПУ. | В устройстве OMI-2T выполняется обработка сигналов, получаемых от стандартных датчиков или датчиков , с их последующим преобразованием в выходные сигналы станка, которые передаются затем в систему ЧПУ. В этой системе возможно использование двух датчиков с единственным интерфейсом. | ||
| Способ передачи сигнала | Передача оптического сигнала (модулированного) инфракрасного диапазона | |||
| Количество датчиков на систему | Один | Два | ||
| Совместимые датчики | OMP40-2, OMP40M, OLP40, OMP60, OMP60M, OMP400 и OTS | |||
| Рабочий диапазон | До 6 м | |||
| Масса | OMI-2 с кабелем длиной 8 м: 957 г OMI-2 с кабелем длиной 15 м: 1488 г | OMI-2T с кабелем длиной 8 м: 920 г | ||
| Напряжение питания | От 12 до 30 В пост. тока | |||
| Потребляемый ток | 200 мА при 24 В (пиковое значение), 40 мА (стандартные условия) | |||
| Настраиваемые входные данные для M-кода | Импульсный или потенциальный сигнал | Потенциальный сигнал | ||
| Выходной сигнал |
Сигнал 1 о состоянии датчика, батарея разряжена, ошибка Сухие контакты твердотельного реле (SSR), нормально разомкнутые или нормально замкнутые. Сигнал 2a о состоянии датчика Выходной сигнал, управляемый отдельным напряжением 5 В, инвертируемый Сигнал 2b о состоянии датчика Выходной сигнал, управляемый напряжением питания, инвертируемый. |
Сигнал 1 о состоянии датчика, сигнал 2 о состоянии датчика, батарея разряжена, ошибка Сухие контакты твердотельного реле (SSR), нормально разомкнутые или нормально замкнутые. |
||
| Защита входа/выхода | Защита питания обеспечивается автоматическим предохранителем. Выходы защищены схемой защиты от перегрузок по току. | |||
|
Кабель (к системе ЧПУ станка) |
Характеристики | Ø7,35 мм, 13-жильный экранированный кабель, каждая жила (к-во проводов Х диаметр): 18 × 0,1 мм | ||
| Длина | 8 м, 15 м | |||
| Светодиодные индикаторы диагностики | Запуск, батарея разряжена, состояние датчика, ошибка, уровень сигнала. | Запуск, батарея разряжена, состояние датчика, ошибка, активная система и уровень сигнала. | ||
| Монтаж | Монтаж на плоскую поверхность или с определенной ориентацией с помощью дополнительной монтажной скобы (заказывается отдельно). | |||
| Класс защиты | IPX8 (EN/IEC 60529) | |||
| Рабочая температура | От 0 °C до +60 °C | |||
