Китай

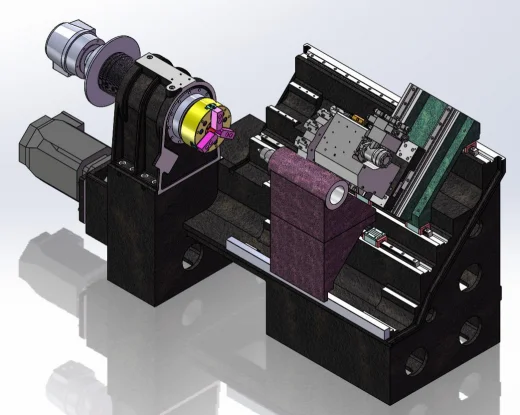

Станина
Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения шарикового типа, позволяющими производить точение с высокой точностью и чувствительностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность медленных перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Задняя бабка
Задняя бабка перемещается по направляющим с помощью гидравлического цилиндра. Перемещение осуществляется автоматически с помощью М-кода станка либо вручную с помощью кнопки на панели управления.
Инструментальная система
12-ти позиционная гидравлическая револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
Система управления ЧПУ Fanuc 0i-F Plus
ЧПУ FANUC 0i-TF Plus обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
- Объём памяти 2Мб
- Количество УП для хранения в памяти ЧПУ – 1000 шт.
- Средства кастомизации интерфейса (FANUC Picture)
- Обработка с осцилляцией для дробления стружки
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
610 |
|
Максимальный диаметр обработки |
мм |
450 |
|
|
Максимальная длина обработки |
мм |
565 |
|
|
Диаметр гидравлического патрона |
дюйм |
10 |
|
|
Главный шпиндель |
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
Скорость вращения шпинделя |
об/мин |
4200 | |
|
Конус шпинделя |
ASA |
A2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
66 |
|
|
Максимальный диаметр прутка |
мм |
50 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
240 |
|
Перемещение по оси Z |
мм |
610 |
|
|
Ускоренное перемещение по оси X |
м/мин |
24 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Револьверная головка |
Кол-во инструментов |
шт |
12 |
|
Размер токарного инструмента |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка |
Перемещение задней бабки |
мм |
500 |
|
Конус пиноли |
|
МТ5 |
|
|
Позиционирование задней бабки |
|
автоматическое | |
|
Позиционирование |
Точность позиционирования осей X/Z |
мм |
0,008 |
|
Повторяемость позиционирования осей X/Z |
мм |
0,004 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF plus (type 5) |
|
Масса станка |
кг |
4700 |
|
|
Габариты станка (ДхШхВ) |
мм |
2950х1700х1865 |
|
