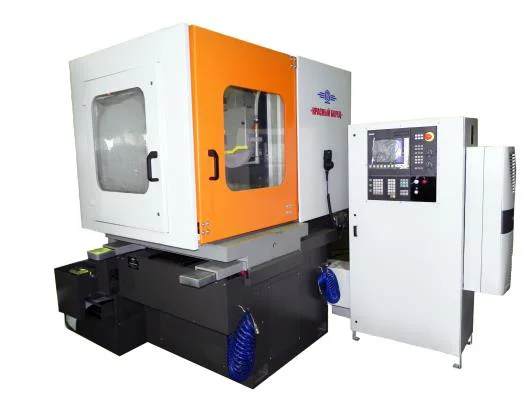

ОШ-641 исп. 19 — плоскошлифовальный станок производства завода «Красный борец» с круглым столом диаметром 800 мм и горизонтальным шлифовальным шпинделем. Мощность привода шлифовального круга — 11 кВт.
Станок рассматривают для шлифования плоских поверхностей деталей, закрепляемых на планшайбе круглого стола или установленной на ней магнитной плите. Применимость к конкретной детали проверяют по чертежу, способу закрепления и требованиям к обработанной поверхности.
Назначение ОШ-641 исп. 19
Для семейства ОШ-641 завод предусматривает обработку плоских поверхностей периферией шлифовального круга. Круглая планшайба обеспечивает вращение установленной детали относительно горизонтального шпинделя.
При подборе оборудования для колец, дисков, плит и других заготовок необходимо согласовать размеры обрабатываемой поверхности, припуск, требования к плоскостности, параллельности и шероховатости. Возможность обработки профилей зависит от установленной системы управления и оснащения конкретного станка.
Подтверждённые характеристики исполнения 19
| Производитель | Завод «Красный борец» |
|---|---|
| Модель и исполнение | ОШ-641 исп. 19 |
| Вид обработки | Плоское шлифование |
| Форма стола | Круглый |
| Диаметр рабочей поверхности стола, мм | 800 |
| Расположение шлифовального шпинделя | Горизонтальное |
| Мощность привода шлифовального круга, кВт | 11 |
Рабочая зона и закрепление детали
Круглый стол Ø800 мм
Диаметр стола характеризует рабочую поверхность для размещения детали и оснастки. Допустимый габарит заготовки проверяют с учётом её вращения, крепежа, ограждений и доступа шлифовального круга.
Магнитное или механическое закрепление
Способ зажима выбирают по материалу, форме и площади контакта детали. Магнитная плита должна обеспечивать достаточное удержание при выбранном режиме. Для других условий требуется приспособление.
Контроль деформации
Для тонких колец, дисков и пластин учитывают деформацию при закреплении и нагреве. Приёмочный контроль должен учитывать состояние детали после снятия со стола.
Подбор круга и режима
Характеристики инструмента подбирают по материалу, твёрдости, припуску и требованиям к поверхности. Мощность 11 кВт сама по себе не определяет допустимый съём материала.
Справочные данные ОШ-641 исп. 18
В заводском каталоге вариант со столом Ø800 мм подробно представлен под обозначением ОШ-641 исп. 18. Эти сведения позволяют предварительно оценить модельное семейство, но не заменяют паспорт исполнения 19.
| Наибольший диаметр обрабатываемой заготовки, мм | 800 |
|---|---|
| Высота заготовки при установке на зеркало стола, мм | 450 |
| Размеры круга D × H × d, мм | 400 × (40–100) × 127 |
| Частота вращения шпинделя, об/мин | 1450 |
| Частота вращения планшайбы, об/мин | 2,5–30 |
| Поперечная рабочая подача колонны, мм/мин | 10–630 |
| Величина вертикальной рабочей подачи головки, мм | 0,001–0,3 |
| Габариты Д × Ш × В, мм | 3750 × 3500 × 2800 |
| Масса, кг | 8500 |
Все значения этого раздела относятся к исполнению 18. Для предлагаемого исполнения 19 отдельно подтверждаются размеры инструмента, обороты, рабочая высота, масса, габариты и состав управления.
Управление и оснащение
В модельном семействе ОШ-641 завод предусматривает варианты с ЧПУ или командоконтроллером. Конкретная система управления исполнения 19 должна быть указана в спецификации. От неё зависят доступные циклы, способы задания перемещений и возможности профильной обработки.
При согласовании поставки необходимо определить состав индикации, механизм правки, магнитную плиту или зажимное приспособление, систему подачи и очистки СОЖ, средства балансировки круга и комплект принадлежностей.
Что указать в техническом задании
- Чертёж детали, её размеры и массу, расположение обрабатываемых поверхностей.
- Материал, твёрдость, термообработку и припуск под шлифование.
- Допуски размера, плоскостности, параллельности и требуемую шероховатость.
- Предполагаемый способ базирования и ограничения по деформации при зажиме.
- Размер партии, номенклатуру и требуемую производительность.
- Требования к автоматизации, контролю результата и приёмочным испытаниям.
Для расчёта размещения станка необходимо получить установочный чертёж именно исполнения 19. Требования к основанию, зонам обслуживания и подключениям определяют по документации конкретного оборудования.
Вопросы по ОШ-641 исп. 19
Можно ли считать 800 мм максимальным диаметром обработки?
Для исполнения 19 подтверждён диаметр рабочей поверхности стола 800 мм. Максимальные размеры обрабатываемой детали проверяют по паспорту, закреплению и доступности поверхности для круга.
Установлена ли на станке система ЧПУ?
Складская спецификация не называет систему управления исполнения 19. В семействе ОШ-641 предусмотрены разные варианты управления, поэтому комплектацию необходимо подтвердить отдельно.
Входит ли магнитная плита в поставку?
Наличие, тип и характеристики плиты фиксируются в спецификации. Способ закрепления должен соответствовать материалу и геометрии детали, выбранному режиму и требованиям к деформации.
Можно ли использовать параметры исполнения 18?
Их можно использовать для предварительной оценки семейства. Для заказа, подбора инструмента и подготовки места установки требуется подтверждение характеристик исполнения 19.
Запросить предложение на ОШ-641 исп. 19
Направьте чертёж или техническое задание для проверки применимости станка. В предложении согласовываются управление, рабочая зона, инструмент, способ закрепления, комплект поставки, цена и срок отгрузки.
