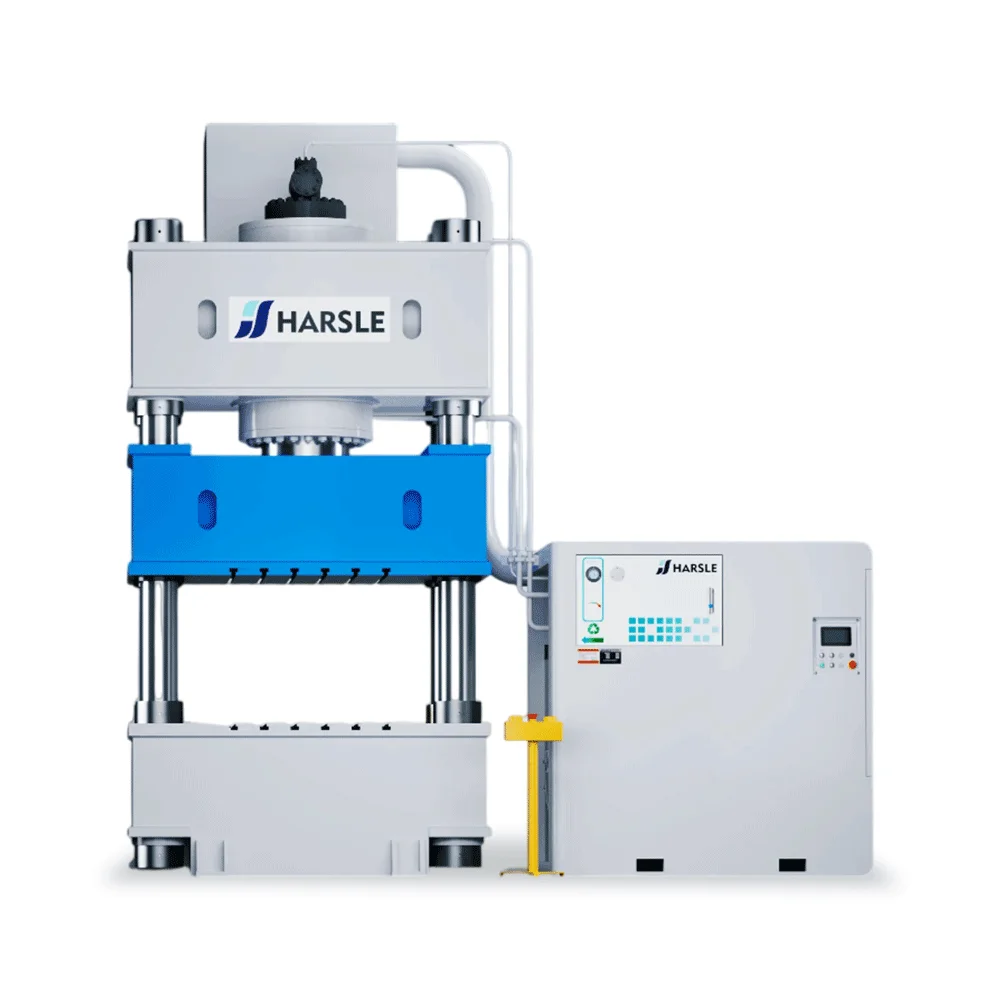

Гидравлический пресс HARSLE Y32: высокая точность и надежность для тяжелых условий
Промышленный гидравлический пресс, разработанный для выполнения широкого спектра задач — от прецизионной штамповки до обработки крупногабаритных заготовок. Обеспечивает стабильность и долговечность при выполнении задач по штамповке, формовке и сборке металла. Он адаптирован к различным промышленным процессам, требующим высокой точности и способности выдерживать большие нагрузки.
Ключевые особенности
-
Усиленная рамная конструкция: обеспечивает работу без вибраций при интенсивных нагрузках.
-
Симметричное распределение нагрузки: минимизирует прогиб в процессе формовки металла, сохраняя высокую точность при повторяющихся циклах.
-
Открытая фронтальная конструкция: Обеспечивает легкий доступ для установки крупногабаритной или многоступенчатой оснастки.
-
Универсальность: Подходит как для изготовления прецизионных деталей, так и для обработки больших объемов материалов.
-
Совместимость с оснасткой: Поддерживает стандартные и нестандартные штампы, что позволяет быстро адаптироваться к изменяющимся производственным задачам.
-
Долговечность: Закаленные направляющие колонны и термостойкие компоненты гарантируют длительный срок службы в условиях высокой интенсивности.
-
Модульный интерфейс: Обеспечивает бесшовную интеграцию в существующие цеха и создает основу для масштабирования производства в будущем.
Технологические возможности
Благодаря верхней мостовой конструкции и расширенному диапазону перемещений, станок способен обрабатывать крупногабаритные детали.
-
Автоматизация и ЧПУ: возможна интеграция с системами числового программного управления (ЧПУ) для эффективного и последовательного выполнения задач.
-
Выполняемые операции: фрезерование, сверление, резка и обрезка (зачистка).
-
Основные узлы:
-
Верхняя балка: фиксированная верхняя структура, выдерживающая реакции от усилий.
-
Ползун: подвижный элемент, оказывающий давление на заготовку.
-
Рабочий стол: платформа для размещения и обработки деталей.
-
Гидравлическая система и надежность
Гидравлический цилиндр является связующим звеном между системой управления и станком. Все цилиндры проектируются с помощью компьютерных расчетов и изготавливаются на собственном производстве.
-
Хромированное покрытие: защищает поверхность штока, обеспечивая длительный срок службы и привлекательный внешний вид.
-
Высококачественные уплотнения: в гидроцилиндрах HARSLE используются импортные уплотнительные кольца высокого качества. Они предотвращают утечки рабочей среды и обеспечивают правильную работу при любых условиях.
-
Конструкция уплотнений: включает статические уплотнения, направляющие, уплотнения штока и поршня, а также пыльники (грязесъемники) для надежной защиты от загрязнений.
Области применения
Оборудование успешно применяется в различных отраслях:
-
Автомобильная промышленность (производство компонентов).
-
Производство метизов и скобяных изделий.
-
Сборка промышленного оборудования.
Свяжитесь с нами для получения подробной консультации и расчета стоимости под ваши задачи!
|
№ |
Наименование |
Единица измерения |
Значение |
|
|
1 |
Номинальное усилие |
кН |
4000 |
|
|
2 |
Усилие выталкивающего цилиндра |
кН |
630 |
|
|
3 |
Раскрытие (расстояние между столом и ползуном) |
мм |
1250 |
|
|
4 |
Ход ползуна |
мм |
800 |
|
|
5 |
Ход выталкивающего цилиндра |
мм |
300 |
|
|
6 |
Высота рабочего стола |
мм |
700 |
|
|
7 |
Т-образный паз |
- |
Стандартный |
|
|
8 |
Тип двигателя |
- |
Серводвигатель |
|
|
9 |
Мощность двигателя |
кВт |
22 |
|
|
10 |
Размер рабочего стола |
L-R (слева-направо) |
мм |
1400 |
|
F-B (вперед-назад) |
мм |
1200 |
||
|
11 |
Скорость |
Опускание |
м/с |
100 |
|
Прессование |
м/с |
4-10 |
||
|
Возврат |
м/с |
50 |
||
|
12 |
Габариты |
Д*Ш*В |
мм |
3070х1500х4850 |
