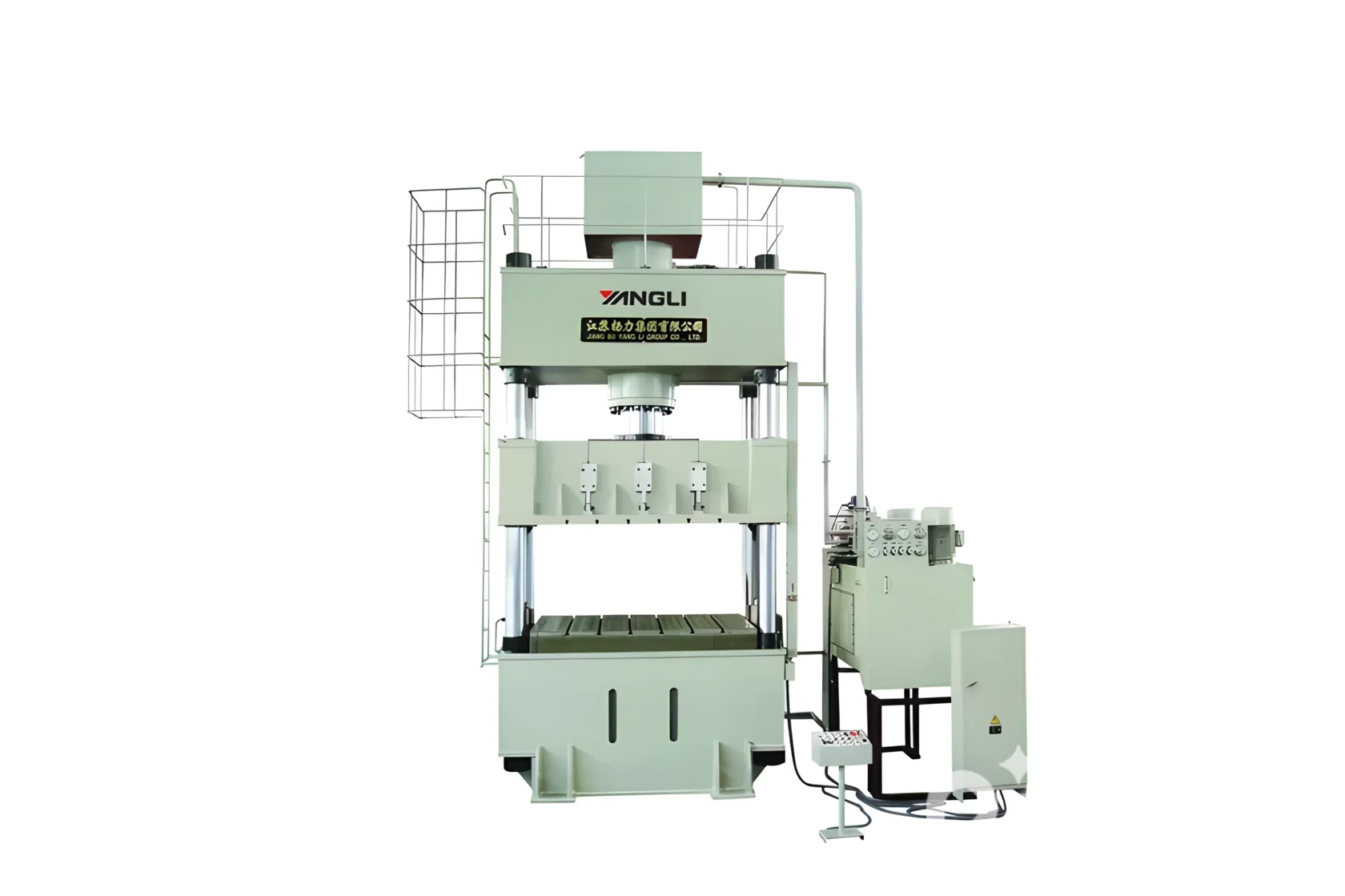

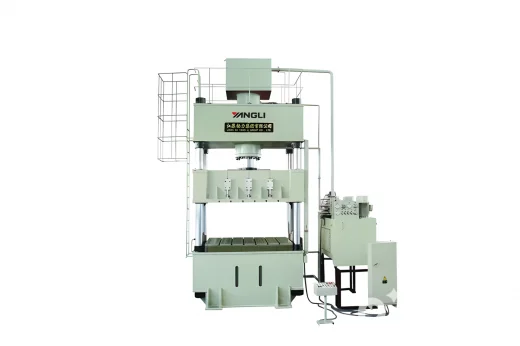

Четырёхколонный гидравлический пресс для глубокой вытяжки YANGLI серии YL27G
Серия YL27G — это четырёхколонный гидравлический пресс одинарного действия, специально разработанный для глубокой вытяжки, штамповки и формовки тонколистового металла. Данная серия оптимизирована и усовершенствована на базе YL27, оснащена более производительной гидравлической подушкой и более высокой скоростью холостого хода, что делает её подходящей для сценариев с повышенными требованиями к производительности и качеству вытяжки.Ключевые преимущества
-
Высокопроизводительная гидравлическая подушка: усилие подушки значительно увеличено, например, для модели 315T усилие подушки достигает 1250 кН, что эффективно предотвращает образование складок на заготовке в процессе вытяжки и подходит для обработки сложных вытяжных деталей.
-
Быстрый холостой ход ползуна: скорость холостого хода до 200 мм/с (модель 200T), что значительно сокращает время нерабочих ходов и повышает производительность.
-
Высокожёсткая рамная конструкция: верхняя и нижняя траверсы и ползун прошли термическую обработку, четырёхколонная направляющая, высокая жёсткость и стабильная точность.
-
Компоненты известных брендов: гидравлическая и электрическая системы используют компоненты международных брендов, таких как Siemens, Schneider, Omron, с высокой надёжностью.
|
№ |
Наименование |
Единица измерения |
Значение |
|
|
1 |
Номинальное усилие |
кН |
4000 |
|
|
2 |
Возвратное усилие |
кН |
350 |
|
|
3 |
Ход ползуна |
кН |
800 |
|
|
4 |
Максимальная высота раскрытия |
МПа |
1250 |
|
|
5 |
Усилие подушки |
мм |
1250 |
|
|
6 |
Ход подушки |
мм |
300 |
|
|
7 |
Скорость ползуна |
Холостой ход |
мм/с |
180 |
|
Прессование |
мм/с |
5-12 |
||
|
Возврат |
мм/с |
130 |
||
|
8 |
Скорость подушки |
Выталкивание |
мм/с |
38 |
|
Возврат |
мм/с |
120 |
||
|
9 |
Размеры рабочего стола (ДхШ) |
мм |
1250х1250 |
|
|
10 |
Размер подушки (ДхШ) |
мм |
820х820 |
|
|
11 |
Отверстия выталкивателей в столе |
Слева-направо |
- |
150 мм х 5 отв. х 6 ряд. |
|
Спереди-назад |
- |
150 мм х 5 отв. х 6 ряд. |
||
|
Диаметр отверстия |
мм |
40 |
||
|
12 |
Габаритные размеры |
Длина |
мм |
3600 |
|
Ширина |
мм |
1600 |
||
|
Высота над уровнем пола |
мм |
4900 |
||
|
Высота ниже уровнем пола |
мм |
1000 |
||
|
13 |
Расстояние между столом и полом |
мм |
630 |
|
|
14 |
Мощность главного двигателя |
кВт |
22 |
|
Стандартная комплектация
-
Высокожёсткая сварная станина (прошедшая термообработку)
-
Четыре колонны и стопорные гайки
-
Гидравлическая насосная станция
-
Гидравлическая подушка стола
-
Отдельная кнопочная панель управления
-
Ручной/полуавтоматический режимы работы
-
Регулировка холостого и рабочего хода, давления
-
Подштамповая плита с Т-образными пазами
Дополнительные опции
-
Световая защита
-
Выталкиватель ползуна
-
Система быстрой смены штампов
-
Система охлаждения масла
-
Выдвижной стол
-
ЧПУ NC с сенсорным экраном
