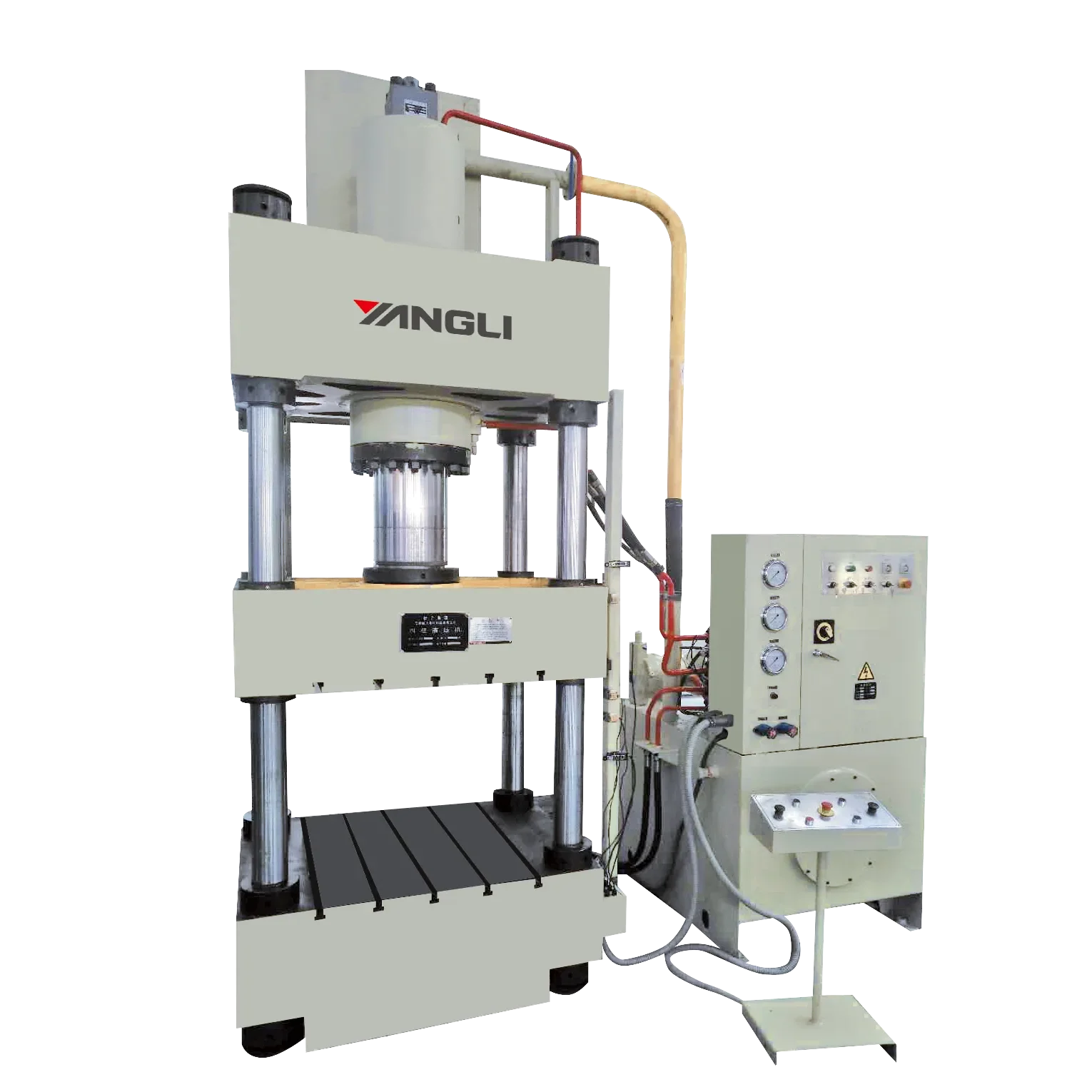

Четырёхколонный гидравлический пресс YANGLI серии YL32G
Серия YL32G — универсальный четырёхколонный гидравлический пресс для выполнения широкого спектра операций холодной листовой штамповки: пробивки, гибки, формовки, правки и запрессовки. Оснащён картриджной гидросистемой и независимым электрическим управлением. Не предназначен для глубокой вытяжки — для этих задач используется специализированная серия YL27 с усиленной гидравлической подушкой.
Ключевые преимущества
-
Компьютерно-оптимизированная трёхбалочная четырёхколонная конструкция: простая, экономичная и практичная, высокая жёсткость, стабильность.
-
Интегрированная гидросистема на картриджных клапанах: надёжная работа, длительный срок службы, малый гидравлический удар, сокращённое количество соединительных трубопроводов и точек утечки.
-
Независимая электрическая система управления: надёжная работа, наглядность действий, удобство обслуживания.
-
Централизованное кнопочное управление: два режима работы — наладочный и полуавтоматический, гибкость в эксплуатации.
-
Два способа формообразования на выбор: по ходу и по давлению, с функцией выдержки под давлением.
-
Регулируемые параметры: рабочее давление ползуна, скорость холостого хода и рабочий ход настраиваются под конкретную технологическую задачу.
|
№ |
Наименование |
Единица измерения |
Значение |
|
|
1 |
Номинальное усилие |
кН |
3150 |
|
|
2 |
Возвратное усилие |
кН |
305 |
|
|
3 |
Усилие выталкивания |
кН |
630 |
|
|
4 |
Давление гидравлической системы |
МПа |
25 |
|
|
5 |
Ход ползуна |
мм |
800 |
|
|
6 |
Ход выталкивания |
мм |
300 |
|
|
7 |
Максимальная высота раскрытия |
мм |
1250 |
|
|
8 |
Скорость ползуна |
Холостой ход |
мм/с |
220 |
|
Прессование |
мм/с |
7-15 |
||
|
Возврат |
мм/с |
145 |
||
|
9 |
Скорость подушки |
Выталкивание |
мм/с |
75 |
|
Возврат |
мм/с |
145 |
||
|
10 |
Размеры рабочего стола (ДхШ) |
мм |
1260х1160 |
|
|
11 |
Габаритные размеры |
Длина |
мм |
3500 |
|
Ширина |
мм |
1600 |
||
|
Высота над уровнем пола |
мм |
4600 |
||
|
Высота ниже уровнем пола |
мм |
900 |
||
|
12 |
Расстояние между столом и полом |
мм |
650 |
|
|
13 |
Мощность главного двигателя |
кВт |
22 |
|
Стандартная комплектация
-
Трёхбалочная четырёхколонная станина (компьютерно-оптимизированная конструкция)
-
Интегрированная гидросистема на картриджных клапанах
-
Независимая электрическая система управления
-
Централизованная кнопочная панель управления
-
Наладочный / полуавтоматический режимы работы
-
Выбор способа формообразования по ходу / по давлению с выдержкой под давлением
-
Высокоточные фильтры (обеспечение чистоты гидравлического масла)
-
Ножная педаль (для части моделей)
-
Ящик для инструментов (для части моделей)
Дополнительные опции (по данным конфигурации поставщика)
Перечисленные ниже функции упоминаются в описании конфигурации YL32G-100 у поставщика, но не помечены явно как «опции». Рекомендуется уточнять при заказе:
-
ПЛК-контроллер (импортные компоненты, например Schneider, Omron)
-
Бесконтактные датчики (контроль хода)
-
Индикация уровня и температуры масла
-
Механические концевые выключатели
-
Кнопка аварийного останова
