Вертикальный обрабатывающий центр
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

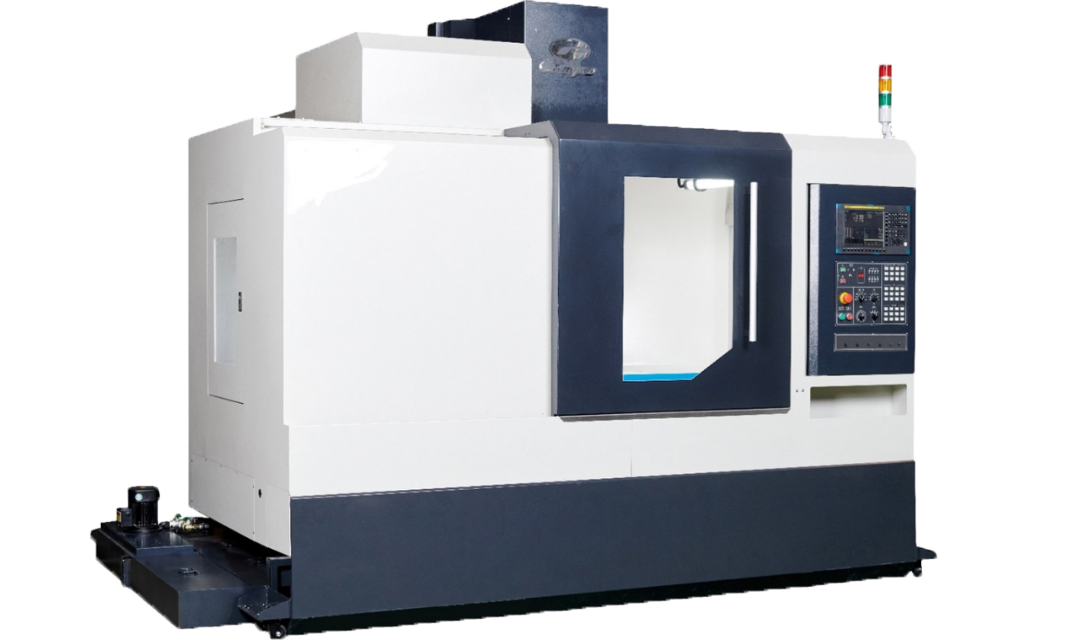

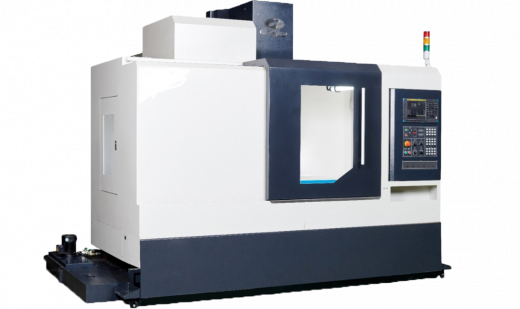

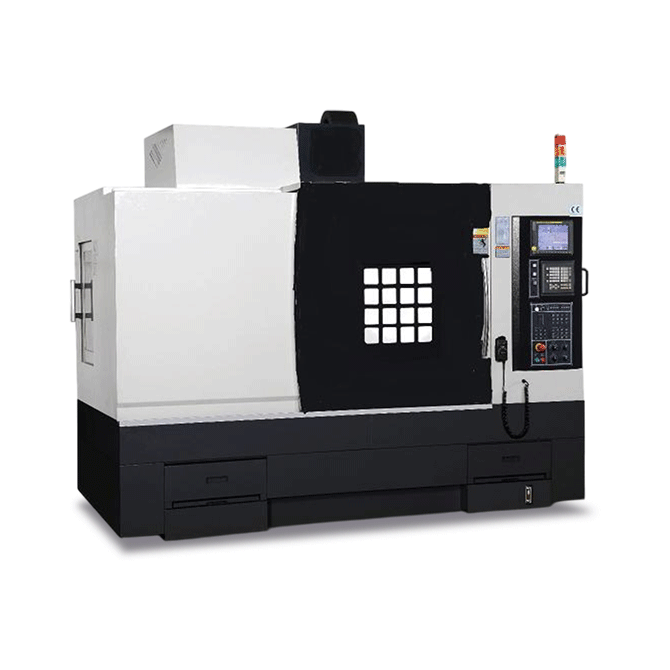

Вертикальный обрабатывающий центр CSV-1100 благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой.
CSV-1100 может выполнять операции фрезерования, сверления, развертывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.

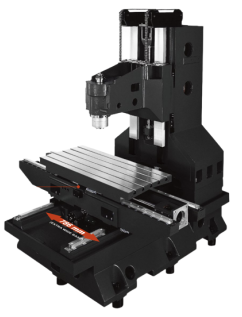

Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину станка повышает надежность работы устройства смены инструмента и продлевает срок его службы.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / HIWIN (Япония), THK.
Подшипники
В шпинделях станков устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Шпиндель
Шпиндель станка изготовлен профессиональным производителем ROYAL, VYUCHENG, KENTURN (Тайвань) для обеспечения высокой точности и жесткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надежности. Шпиндель оснащен воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
Система автоматической смены инструмента
Стандартная вместимость инструментального магазина станка составляет 24 позиции и устанавливается сбоку на колонне.
Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии.
Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого инструмента.
Технические характеристики
| Наименование | Ед. изм. | Значение | ||
| Стол | Размер рабочего стола | мм |
1200 х 550 |
|
| Количество Т-образных пазов | шт. | 5 | ||
| Расстояние между Т-образными пазами | мм | 100 | ||
| Ширина Т-образного паза | мм | 18 | ||
| Максимальная допустимая нагрузка на стол | кг | 700 | ||
| Шпиндель | Тип передачи | ременный | ||
| Мощность привода шпинделя постоянная / пиковая (30 мин.) | кВт | 11 / 15 | ||
| Частота вращения шпинделя | об/мин | 8000 | ||
| Конус шпинделя | ВТ40 | |||
| Расстояние от торца шпинделя до стола | мм | 90 - 650 | ||
| Тип штревеля | MSA403 P40T-1 | |||
| Перемещения | Перемещение по оси X | мм | 1100 | |
| Перемещение по оси Y | мм | 580 | ||
| Перемещение по оси Z | мм | 560 | ||
| Ускоренное перемещение по оси X | м/мин | 36 | ||
| Ускоренное перемещение по оси Y | м/мин | 36 | ||
| Ускоренное перемещение по оси Z | м/мин | 30 | ||
| Мощность привода оси X / Y / Z | кВт | 3 / 3 / 3 | ||
| Скорость рабочей подачи | мм/мин | 12000 | ||
| Инструментальная система | Тип магазина | рука | ||
| Количество инструментов | позиций | 24 | ||
| Максимальный диаметр инструмента / без соседних инструментов | мм | 80/150 | ||
| Максимальная длина инструмента | мм | 250 | ||
| Максимальный вес инструмента | кг | 7 | ||
| Скорость смены инструмента | сек. | 3 | ||
| Точность | Точность позиционирования | мм | ±0.008 | |
| Повторяемость | мм | ±0.004 | ||
| Прочее | ||||
| Потребляемая мощность (ориентировочная, зависит от комплектации) | кВА | 25 | Система ЧПУ | Fanuc |
| Масса станка | кг | 6700 | ||
Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF Plus (type 1) + Manual guide i
- Линейные направляющие качения роликового типа
- Конус шпинделя BT40
- Магазин инструментов на 24 позиции
- Централизованная автоматическая система смазки направляющих и ШВП
- Сепаратор масла от СОЖ
- Система подачи СОЖ
- Пистолет для подачи СОЖ
- Сопла на торце шпинделя для подачи СОЖ
- Подготовка к подаче СОЖ через шпиндель
- Смыв стружки
- Обдув шпинделя
- Пистолет для обдува сжатым воздухом
- Теплообменник электрошкафа
- Автоматическая система выключения М30
- Цепной конвейер для удаления стружки с баком
- Полностью закрытая рабочая зона
- Подготовка под 4-ую ось
- Освещение рабочей зоны (2 лампы)
- Ручной пульт управления перемещениями станка
- Сигнальная лампа
- Техническая документация на русском языке
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Трансформатор
