Выбор и применение СОЖ для зубообработки: полное руководство для технолога по составу, свойствам и защите инструмента
Как смазочно-охлаждающая жидкость влияет на стойкость режущего инструмента, точность зубчатого колеса и себестоимость операции — сравнительный анализ масляных и водосмешиваемых СОЖ, таблицы выбора и практические рекомендации
Зубообработка предъявляет к СОЖ одни из самых жестких требований среди всех операций металлообработки. Высокие нагрузки в зоне резания и необходимость обеспечить стабильную геометрию зуба делают правильный подбор смазочно-охлаждающей жидкости критически важным. Ошибка здесь оборачивается не просто снижением стойкости инструмента, а браком всей детали, которая к этапу зубонарезания уже прошла несколько этапов обработки и накопила значительную добавленную стоимость.
По данным исследований, применение правильно подобранной СОЖ увеличивает ресурс инструмента на 30–50% и значительно улучшает качество обработки. При зубошлифовании около 90–95% механической мощности резания преобразуется в тепловую энергию, и без эффективного охлаждения эта энергия неизбежно уходит в прижоги и микротрещины на поверхности зуба. В этой статье мы детально разберем, как устроены современные СОЖ, в чем разница между масляными и водосмешиваемыми составами, и как выбрать оптимальную СОЖ под конкретную операцию зубообработки.

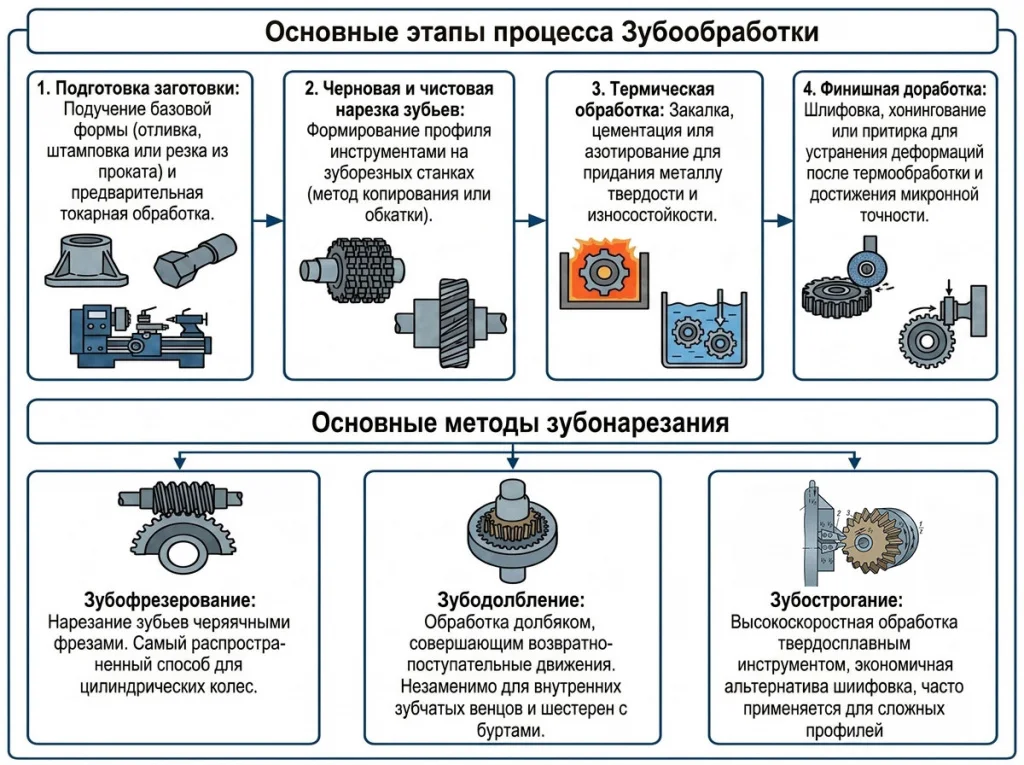

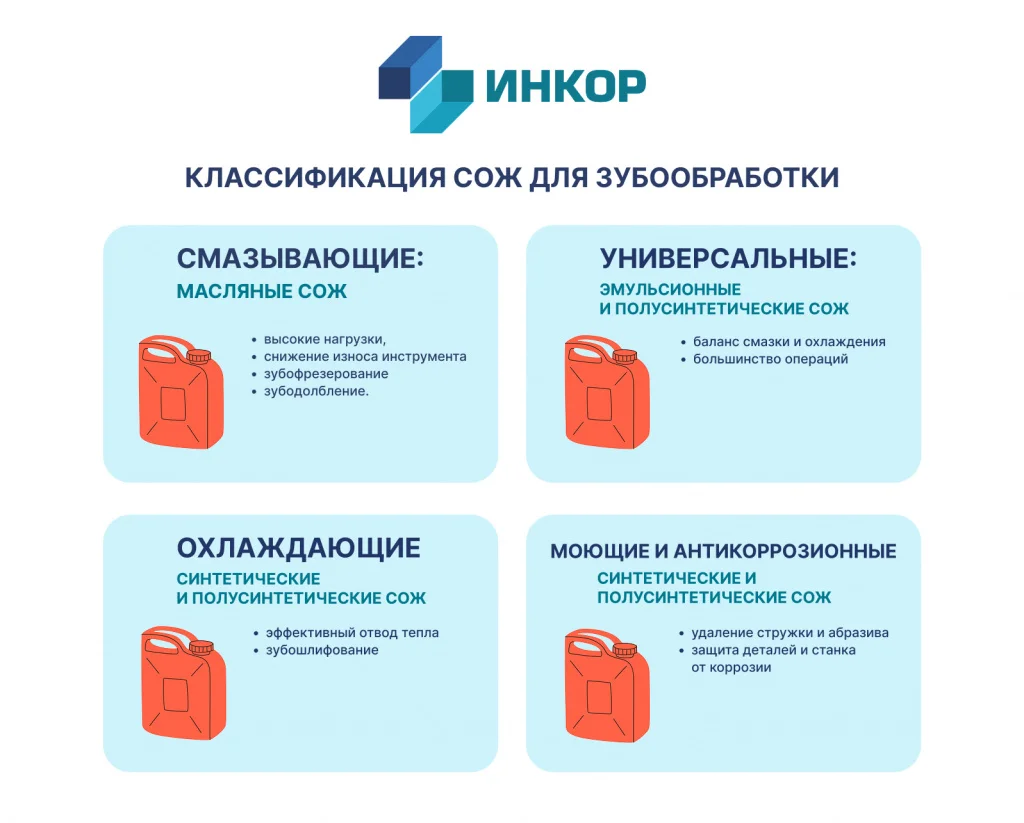

1. Классификация СОЖ для зубообработки
Смазочно-охлаждающие жидкости классифицируются по химической структуре на две большие группы: углеводородные (масляные) составы и водные/эмульсионные жидкости. Эмульсиями называют дисперсные системы, состоящие из двух нерастворяемых или малорастворяемых друг в друге жидкостей. При обработке резанием применяют эмульсии типа «масло в воде», а концентрат, разбавляемый водой, называют эмульсолом.
В свою очередь, водосмешиваемые СОЖ подразделяются на три основных подтипа: эмульсионные (на основе минерального масла, 70–85% масляной основы), полусинтетические и синтетические.
1.1. Масляные СОЖ (углеводородные)
Чистые минеральные масла или масла с противоизносными и противозадирными присадками (жиры, органические соединения серы, хлора, фосфора) в количестве 5–50%. К достоинствам минеральных масел относится их высокое смазывающее свойство, а к недостаткам — значительно меньший отвод теплоты по сравнению с эмульсиями.
- Преимущества: отличные смазывающие свойства, высокая несущая способность пленки, готовность к применению без разбавления, длительный срок службы (1–2 года), отсутствие проблем с биопоражением, превосходная защита от коррозии.
- Недостатки: низкая охлаждающая способность, пожароопасность, склонность к образованию масляного тумана, более высокая стоимость утилизации.
1.2. Водосмешиваемые СОЖ
Обладают рядом преимуществ перед масляными: более высокие охлаждающие и моющие свойства, пожаробезопасность, меньшая опасность для здоровья оператора. К недостаткам относятся сравнительно низкие смазочные свойства, невозможность применения в особо тяжелых условиях обработки резанием и сложность утилизации.
- Эмульсионные («масло в воде») — классический вариант на основе минерального масла (70–85%) с эмульгаторами, ингибиторами коррозии и биоцидами.
- Полусинтетические — содержат меньше минерального масла, обеспечивают лучшую стабильность и более длительный срок службы.
- Синтетические — без минерального масла, превосходная охлаждающая способность и стойкость к биопоражению, но слабые смазывающие свойства.
1.3. Сравнительная характеристика типов СОЖ
| Характеристика | Чистые масла | Эмульсии | Полусинтетические | Синтетические |
|---|---|---|---|---|
| Смазочные свойства | ●●●● | ●●● | ●● | ● |
| Охлаждающие свойства | ● | ●●● | ●●● | ●●●● |
| Моющие свойства | ● | ●●● | ●●● | ●●●● |
| Стойкость к биопоражению | ●●●● | ●● | ●●● | ●●●● |
| Стабильность при хранении | ●●●● | ●●● | ●●● | ●●● |
| Пожаробезопасность | ●● | ●●●● | ●●●● | ●●●● |
| Стоимость (относительная) | Высокая | Низкая | Средняя | Высокая |
1.4. Требования к СОЖ для зубообработки
Используемая при зубообработке СОЖ не должна вызывать коррозии станка и обрабатываемой детали, не должна разлагать смазку, не должна быть пожаро- и взрывоопасной, не оказывать вредного воздействия на кожу, не разъедать окраску оборудования и трубопроводов станка, не иметь неприятного запаха и обладать длительной стабильностью свойств.
2. Выбор СОЖ в зависимости от операции зубообработки
Выбор СОЖ напрямую зависит от метода обработки. Каждая операция имеет свой тепловой баланс, контактные нагрузки и требования к качеству поверхности.

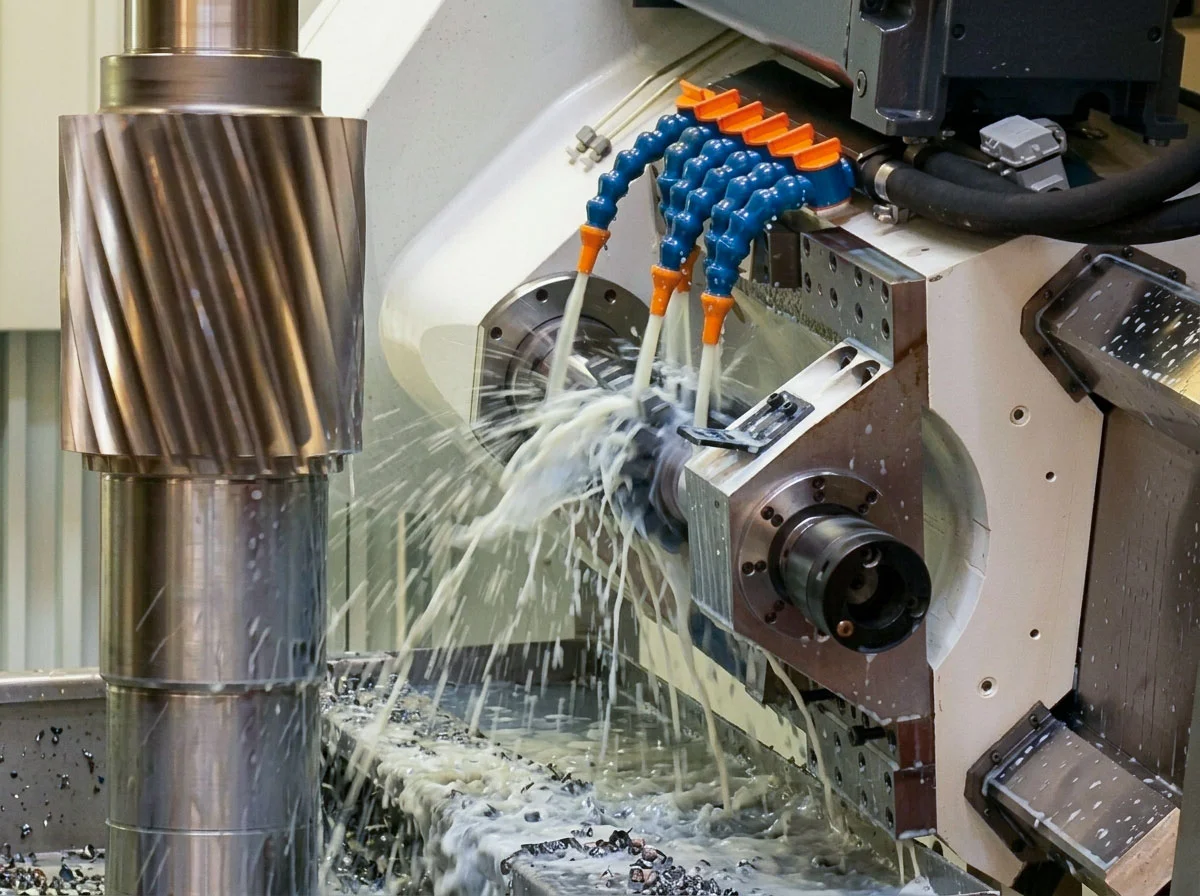

2.1. Зубофрезерование
Зубофрезерование — операция с переменной нагрузкой и высокими контактными нагрузками в зоне резания. Критичны: смазывающая способность, отвод тепла и эффективное удаление стружки.
- Вариант 1 — водосмешиваемая СОЖ (эмульсия или микроэмульсия): универсальность, чистота оборудования. Концентрация ближе к верхней границе диапазона.
- Вариант 2 — масляная СОЖ: используется при тяжелых режимах, обработке легированных сталей, где важна максимальная стойкость инструмента и уменьшение микросколов кромки.
2.2. Зубодолбление
Циклическая нагрузка на режущую кромку. Традиционно рекомендуются масляные СОЖ типа «Индустриальное 20». При использовании водосмешиваемых — концентрация 5–7%.
2.3. Зубошлифование
Операция с самым высоким тепловыделением. Наиболее эффективна масляная СОЖ, подаваемая напорной струей. Для чистового зубошлифования не рекомендуется использовать водосмешиваемые СОЖ с концентрацией менее 4–5%.
2.4. Зубошевингование
Высокие контактные нагрузки. Применяются масляные СОЖ с противозадирными присадками.
2.5. Сводная таблица выбора СОЖ по операциям
| Операция | Рекомендуемый тип СОЖ | Концентрация (водосмеш.) | Типовые марки (РФ) | Примечания |
|---|---|---|---|---|
| Зубофрезерование черновое | Водосмешиваемая (полусинтетическая) / Масляная | 5–7% | Универсал SS, LIKSIR MW | Высокие смазочные требования |
| Зубофрезерование чистовое | Масляная / Водосмешиваемая (повышенная концентрация) | 6–8% | И-20А, ECOCUT 632 | Приоритет качества поверхности |
| Зубодолбление | Масляная / Водосмешиваемая | 5–7% | И-20А, ПАФ-2 | Защита от микросколов кромки |
| Зубошлифование | Масляная (преимущественно) | — | И-12А, FUCHS ECOCUT | Требуется напорная подача |
| Зубошевингование | Масляная | — | И-20А, специальные масла | Высокие контактные нагрузки |
| Зубострогание конических колес | Масляная | — | МР-7, И-40А | Специфическая кинематика |
3. Ключевые критерии выбора СОЖ
3.1. Обрабатываемый материал
| Материал | Рекомендуемый тип СОЖ | Особые требования |
|---|---|---|
| Углеродистые и легированные стали | Водосмешиваемые эмульсии с EP-присадками, масляные | При высокой твердости — масляные |
| Закаленные стали (HRC 50+) | Масляные с высоким содержанием активных компонентов | Противозадирные присадки (сера, фосфор) |
| Нержавеющие стали | Масляные или полусинтетические с высоким пакетом присадок | Хорошие моющие свойства против налипания |
| Титановые сплавы | Специальные высокоадгезионные масла | Критично охлаждение из-за низкой теплопроводности титана |
| Алюминиевые сплавы | Составы без активной серы | Предотвращение коррозии и потемнения |
| Чугун | Водосмешиваемые эмульсии | Обилие графитовой пыли — важна фильтрация |
3.2. Режимы резания
- Высокоскоростная обработка → приоритет охлаждения → водосмешиваемые СОЖ.
- Тяжелые режимы (высокие подачи, глубина резания) → приоритет смазки → масляные СОЖ с EP-присадками.
- Прецизионная обработка (финиш) → приоритет стабильности размеров → масляные СОЖ.
3.3. Тип оборудования и система подачи
- Станки с ЧПУ и централизованные системы: предпочтительны водосмешиваемые концентраты с высокой стабильностью и моющими свойствами.
- Автономные станки: возможен гибкий выбор, включая масляные составы.
- Высокое давление подачи (>20 бар): требуются СОЖ с контролируемым пенообразованием.
4. Влияние СОЖ на стойкость инструмента и качество поверхности
4.1. Механизм действия СОЖ
Отвод теплоты, образование защитных пленок, удаление стружки. Правильно подобранная СОЖ повышает стойкость инструмента, качество поверхности и повторяемость размера.
4.2. Смазывающая способность и износ инструмента
Масляные СОЖ с EP-присадками формируют прочную граничную пленку, снижая трение и тепловыделение. Для зубофрезерования концентрацию выбирают ближе к верхней границе (5–7%, в отдельных случаях до 8–12% по рекомендации производителя).
4.3. Охлаждение и термические дефекты
Недостаточный отвод тепла → прижоги, снижение усталостной прочности. Масляная СОЖ с напорной подачей обеспечивает равномерное охлаждение без микроиспарений.
4.4. Качество поверхности
Масляные СОЖ со специальными присадками дают наилучшую шероховатость. Для высокоточных передач (степень точности 5 и выше) выбор СОЖ — решающий фактор.
4.5. Количественная оценка эффекта
| Показатель | Ожидаемое улучшение |
|---|---|
| Стойкость червячной фрезы | +30…50% |
| Стойкость долбяка | +25…45% |
| Снижение шероховатости (Ra) | на 0,2…0,8 мкм |
| Снижение вероятности прижогов при шлифовании | в 2–5 раз |
| Снижение энергозатрат на операцию | 10–20% |
5. Эксплуатация и обслуживание систем СОЖ
5.1. Приготовление рабочих растворов
- Вода температурой 10–25°C (не выше 50°C).
- Время смешивания 30–60 секунд, вливать концентрат в воду.
- Тип воды зависит от класса СОЖ:
— для эмульсионных СОЖ: водопроводная питьевая вода с жесткостью 3–10 °Ж; деминерализованная не рекомендуется.
— для полусинтетических и синтетических СОЖ: мягкая или деминерализованная вода (для предотвращения отложений солей).
5.2. Контроль концентрации
Концентрация по рефрактометру и pH — 1 раз в 3 дня. Рефрактометры имеют шкалу в % концентрации (0–15%, 0–20%, 0–30%).
5.3. Рекомендуемые концентрации по операциям
| Тип операции | Рекомендуемая концентрация |
|---|---|
| Шлифование | 2–3% (легкие режимы); 3–5% (тяжелые) |
| Точение, сверление, фрезерование | 3–5% |
| Зубонарезание | 5–7% |
| Резьбонарезание, протяжка | 4–8% |
5.4. Контроль pH
Оптимальный pH 7.5–9.0. Ниже 7.0 — биопоражение, выше 9.5 — раздражение кожи и коррозия цветных металлов.
5.5. Борьба с биопоражением
При появлении неприятного запаха, изменении цвета, снижении pH — корректировка биоцидами. Типовые концентрации биоцидов: 0,05–0,2% для профилактики.
5.6. Нормы расхода СОЖ
- Зубофрезерование и зубодолбление: 0,15–0,40 л/с.
- Зубошлифование: расход составляет 0,5–1,5 л/мин на 1 мм ширины рабочей поверхности шлифовального круга. Например, для круга шириной 50 мм потребуется 25–75 л/мин.
5.7. Фильтрация и очистка
Основные методы: гравитационный, ленточные фильтры, гидроциклоны, центрифуги, магнитные сепараторы, реагентная и электрокоагуляция.
5.8. Периодичность замены
- Водосмешиваемые эмульсии: каждые 3–6 месяцев.
- Масляные составы: 1 раз в 1–2 года.
- Чистка системы при каждой замене.
6. Обзор производителей и марок СОЖ
6.1. Мировые бренды
- FUCHS (Германия) — ECOCUT 632 GAZ для зубообработки.
- Blaser Swisslube (Швейцария) — синтетические составы.
- Quaker Houghton (США) — специальные жидкости.
- Castrol (Великобритания) — соотношение цены и качества.
6.2. Российские производители
- LIKSIR — водосмешиваемые концентраты и масляные СОЖ, серия MW LUBRICUT XP.
- AIMOL — серия X-COOL.
- ЛУКОЙЛ — серия L INSO GP.
7. Утилизация отработанных СОЖ
Отходы III–IV класса опасности. Методы: реагентное разложение, вакуум-выпарка, комплексная очистка, ультрафильтрация, термическое обезвреживание.
8. Частые ошибки при выборе и использовании СОЖ
- Использование универсальной СОЖ для всех операций.
- Неправильная концентрация эмульсий.
- Смешивание несовместимых составов.
- Пренебрежение фильтрацией.
- Использование просроченных жидкостей.
- Игнорирование контроля pH.
- Неправильная утилизация (слив в канализацию).
Часто задаваемые вопросы (FAQ)
Заключение и рекомендации
Ключевые выводы для технолога (от эксперта Буторина А.А.):
- Для чернового зубофрезерования оптимальны водосмешиваемые полусинтетические СОЖ с концентрацией 5–7%.
- Для чистовых операций (шлифование, шевингование) предпочтительны масляные СОЖ.
- Регулярный мониторинг концентрации (рефрактометр) и pH с периодичностью 1 раз в 3 дня — обязательное условие.
- Фильтрация и своевременная замена СОЖ — инвестиция в стойкость инструмента и стабильность качества.
- При подборе СОЖ уточняйте материал, режимы и тип системы подачи у производителя.
Специалисты компании «Инкор» готовы предоставить техническую консультацию по подбору СОЖ для вашего парка зубообрабатывающего оборудования с учетом конкретных условий производства. Также вы можете подобрать зубообрабатывающее оборудование в нашем каталоге: Каталог станков для зубообработки/.
Статья подготовлена экспертами компании «ИНКОР» при участии технолога Буторина Алексея Александровича на основе многолетнего опыта поставок и обслуживания зубообрабатывающего оборудования, а также анализа технической документации ведущих мировых производителей.
