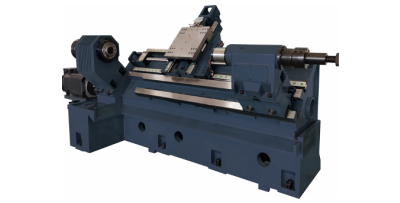

Станина
Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

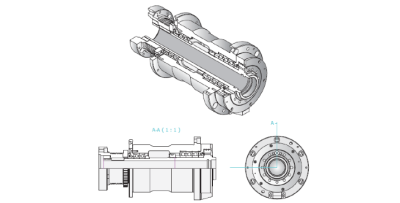

Шпиндель
За счет модульной структуры шпинделя обеспечиваются лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла.

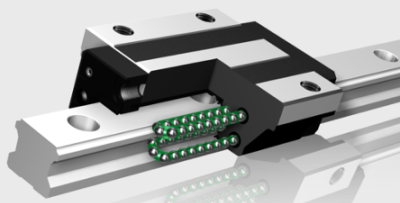

Направляющие
Станок оснащен направляющими качения производства (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.

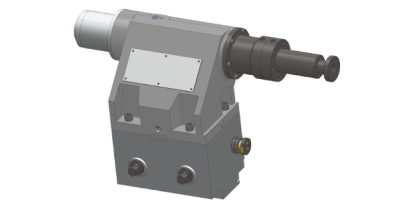

Задняя бабка
Высокоскоростная задняя бабка обеспечивает высокоточное позиционирование и настройку, что приводит к сокращению времени простоя и повышению эффективности.

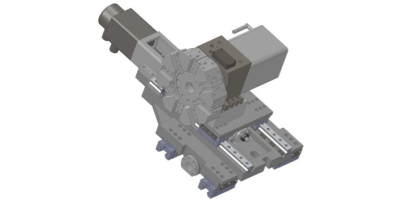

Инструментальная система
8-ми позиционная револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.

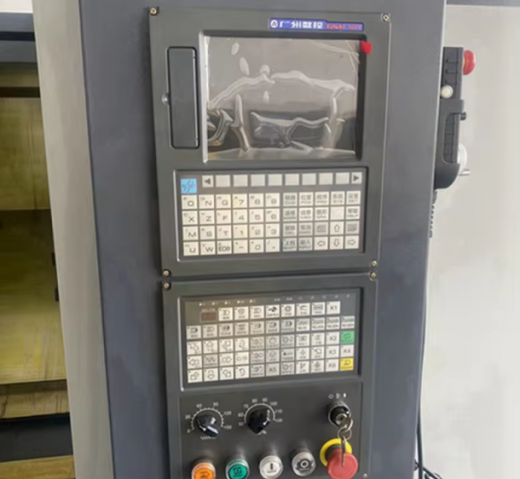

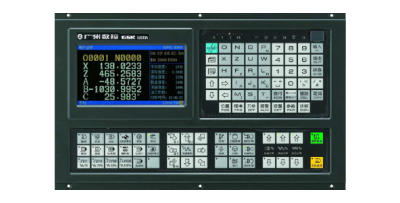

Система ЧПУ GSK 988TA
GSK988TA - это высокопроизводительная система ЧПУ, характеризующаяся большим выбором функций и простотой эксплуатации. Она применяется к токарным обрабатывающим центрам.
- Цветной монитор 8,4”
- Графические отображения траектории инструмента
- Tool life management
- Программирование в ISO кодах (M, G коды)
- Интерфейс на русском, английском и др. языках
Производители узлов станка
| Составляющие узлы станка | Производитель |
| Контроллер ЧПУ | GSK988TA - Китай |
| Револьверная головка | SWIFT - Тайвань |
| Подшипники ШВП | NSK - Япония |
| Направляющие | Тайвань |
| Электрокомпоненты | SCHNEIDER - Франция |
Технические характеристики
| Наименование |
Ед. изм. |
Значение |
|
| Функциональные возможности | Диаметр, проворачиваемый над станиной |
мм |
550 |
| Максимальный обрабатываемый диаметр |
мм |
320 |
|
| Расстояние между центрами |
мм |
550 |
|
| Максимальная длина обработки |
мм |
500 |
|
| Шпиндель | Торец шпинделя |
ASA |
A2-6 |
| Диаметр отверстия в шпинделе |
мм |
62 |
|
| Диаметр патрона |
дюйм |
10 |
|
| Максимальный диаметр прутка |
мм |
50 |
|
| Частота вращения шпинделя |
об/мин |
3500 |
|
| Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
11/15 |
|
| Перемещения | Перемещение по оси Х |
мм |
250 |
| Перемещение по оси Z |
мм |
550 |
|
| Ускоренное перемещение по оси X |
м/мин |
24 |
|
| Ускоренное перемещение по оси Z |
м/мин |
24 |
|
| Точность | Точность позиционирования X/Z |
мм |
±0,01/±0,01 |
| Повторяемость позиционирования X/Z |
мм |
±0,005/±0,005 |
|
| Задняя бабка | Диаметр пиноли |
мм |
110 |
| Перемещение пиноли |
мм |
100 |
|
| Перемещение задней бабки |
мм |
550 |
|
| Конус пиноли (задней бабки) |
- |
МТ4 |
|
| Инструментальная система | Тип револьверной головы |
|
гидравлическая |
| Количество инструментов |
шт |
8 |
|
| Размер инструмента |
мм |
25х25 (Φ40) |
|
| Прочее | Система ЧПУ |
- |
GSK988TA - Китай |

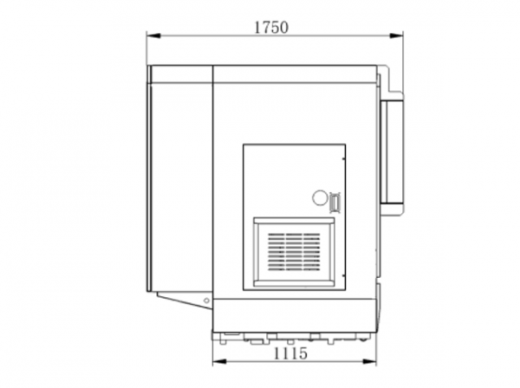

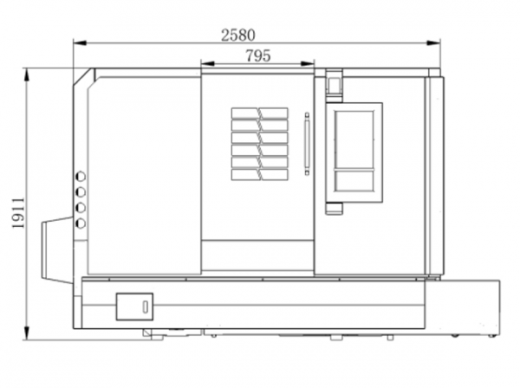

| Габариты станка без конвейера для стружки (ДхШхВ) |
мм |
3250х1850х1900 |
|
| Масса станка (нетто) |
кг |
3600 |
|
Стандартная комплектация
- Система ЧПУ GSK988TA - Китай
- 3-х кулачковый гидравлический патрон 10’’
- 1 комплект мягких кулачков, 1 комплект каленых кулачков
- 8-ми позиционная револьверная головка (марка SWIFT Тайвань)
- Стартовая оснастка для револьверной головки:
- держатель расточного инструмента – 4 шт.
- держатель инструмента для торцевой обработки – 2 шт.
- переходные втулки 40-32, 40-25, 40-20, 40-16 (по 1 шт.)
- клиновые зажимы – 8 шт.
- Централизованная автоматическая система смазки
- Маслоотделитель дискового типа (скример)
- Трехцветная сигнальная лампа
- Блокировка дверей станка во время работы
- Кондиционер электрошкафа
- Педаль зажима/разжима патрона
- Цепной конвейер для стружки
- Маховичок перемещениями станка в ручном режиме
- Пистолет подачи СОЖ
- Пневматический пистолет
- Задняя бабка с гидравлическим выдвижение пиноли
- LED освещение рабочей зоны
- Интерфейс для барфидера
- Трансформатор

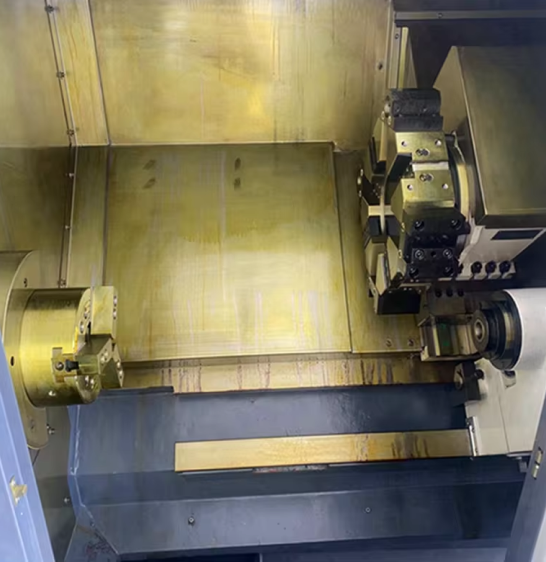

- Полностью закрытая рабочая зона
- Комплект технической документации на русском языке
- Комплект инструмента для наладки и обслуживания станка
- Комплект выравнивающих болтов и опор
