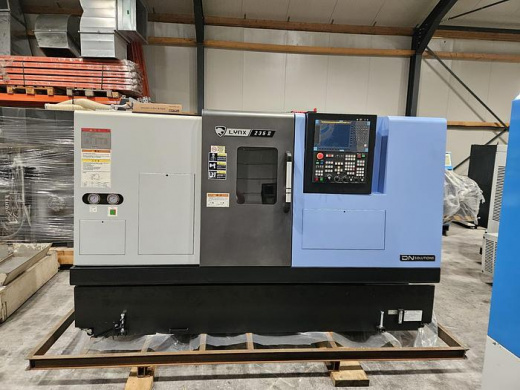

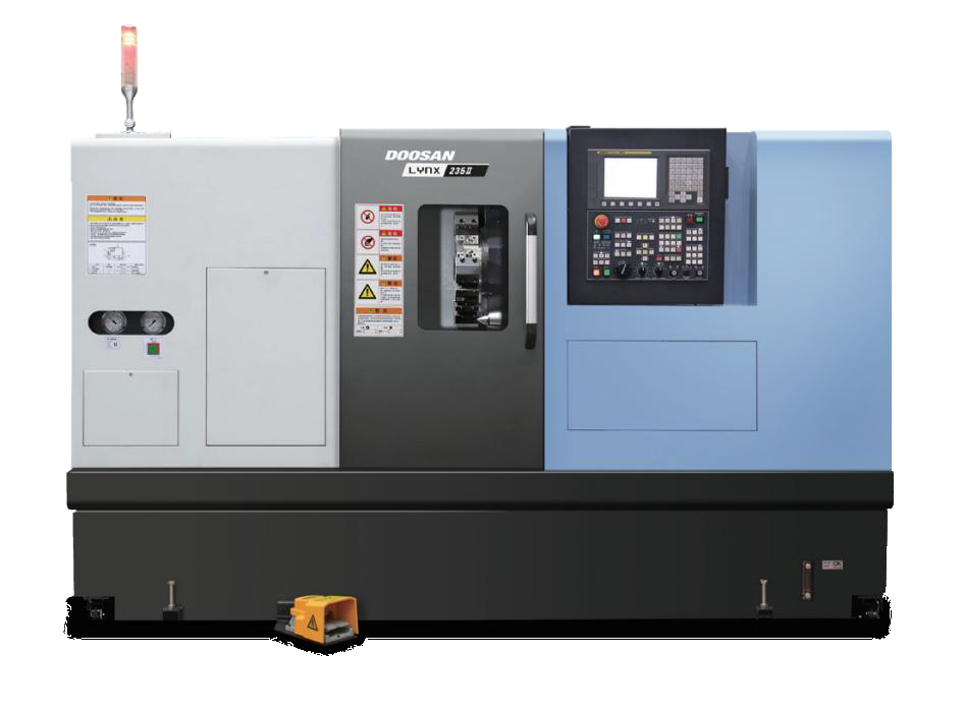

Станина

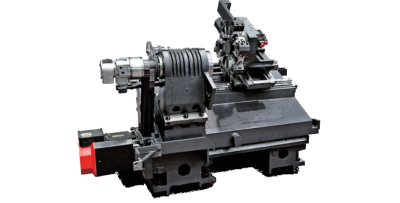

Цельнолитая станина с углом наклона 30 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Площадь контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Используется обработанное литье из мелкозернистого сталистого чугуна Механайт (Meehanite), который обладает превосходными демфирующими характеристиками. Такая конструкция обеспечивает повышенную жёсткость и отсутствие деформаций во время резания на тяжелых режимах. Угол наклона станины обеспечивает легкую загрузку, замену и проверку инструментов.

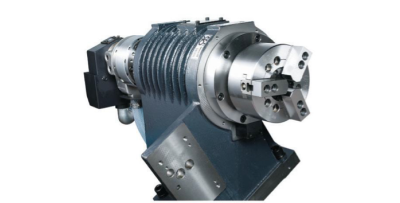

шпиндель
Скоростной шпиндель с высоким крутящим моментом обеспечивает отличные показатели точности.
Уникальная конструкция шпиндельного узла минимизирует вращательную инерционную нагрузку, повышает жесткость и сокращает время ускорения шпинделя. Высокоскоростной высокоточный радиально-упорный шарикоподшипник шпинделя сводит к минимуму выделяемое при вращении тепло, обеспечивая стабильность и жесткость даже при длительной работе на высоких оборотах.
Направляющие

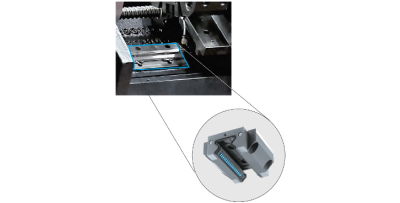

Станок оснащен направляющими качения роликового типа, позволяющими производить точение с высокой точностью и чувствительностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность медленных перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Револьверная голова

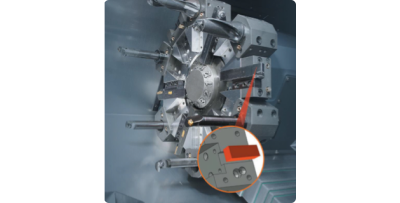

Мощная конструкция 12-позиционной статичной револьверной головки обеспечивает непревзойденную жесткость для черновой и чистовой обработки, исключая возникновение вибраций, и тем самым увеличивая срок службы инструмента. Время смены инструмента составляет 0,15 сек. Это обеспечивается благодаря точной индексации револьверной головки с сервоприводом.
Задняя бабка

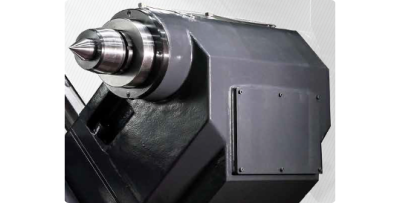

Массивный корпус задней бабки с гидравлическим выдвижением пиноли позволяет легко и быстро расположить её в соответствии с габаритами заготовки, сокращая время простоя оборудования.
Система ЧПУ

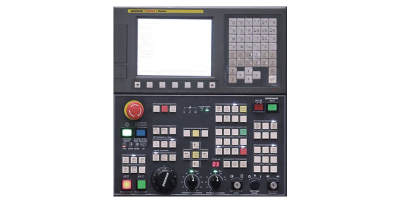

Модель комплектуется системой ЧПУ DN Solution Fanuc i-Series, которая базируется на ЧПУ FANUC 0i-TF Plus, она имеет большой функционал:
- Объём памяти 2Мб
- Количество УП для хранения в памяти ЧПУ – 1000 шт.
- Средства кастомизации интерфейса (FANUC Picture)
Технические характеристики
| Наименование |
Ед.изм. |
Значение |
|
| Параметры обработки | Проворачиваемый диаметр над станиной |
мм |
Ø510 |
| Проворачиваемый диаметр над суппортом |
мм |
Ø290 |
|
| Рекомендуемый диаметр обработки |
мм |
Ø210 |
|
| Максимальный диаметр точения |
мм |
Ø320 |
|
| Максимальная длина точения |
мм |
525 |
|
| Диаметр прутка |
мм |
Ø65 |
|
| Шпиндель | Диаметр патрона |
дюйм |
8 |
| Торец шпинделя |
- |
А2-6 |
|
| Диаметр сквозного отверстия шпинделя |
мм |
Ø76 |
|
| Диаметр подшипника шпинделя (передний/задний) |
мм |
Ø110/ Ø100 |
|
| Мощность шпинделя (пост. / 30 мин) |
кВт |
15/18,5 |
|
| Максимальные обороты шпинделя |
об/мин |
4000 |
|
| Крутящий момент шпинделя |
Н*м |
176,7 |
|
| Перемещения | Перемещение по оси X |
мм |
175 |
| Перемещение по оси Z |
мм |
550 |
|
| Ускоренные перемещения осей X/Z |
м/мин |
30/36 |
|
| Привода осей X/Z |
кВт |
1,8 / 1,8 |
|
| Точность | Точность позиционирования Z |
мм |
0,02 |
| Повторяемость Z |
мм |
±0,003 |
|
| Точность позиционирования X |
мм |
0,01 |
|
| Повторяемость X |
мм |
±0,002 |
|
| Револьверная головка | Количество позиций инструмента |
шт. |
12 |
| Размер держателя инструмента для наружной обработки |
мм |
25*25 |
|
| Диаметр держателя для расточного инструмента |
мм |
Ø40 |
|
| Время смены инструмента |
сек |
0,15/0,11 |
|
| Задняя бабка | Диаметр пиноли |
мм |
65 |
| Конус пиноли |
- |
МТ-4 |
|
| Выдвижение пиноли |
мм |
80 |
|
| Усилие прижима |
кН |
3,6 |
|
| Прочее | Общая потребляемая мощность |
кВ*А |
20 |

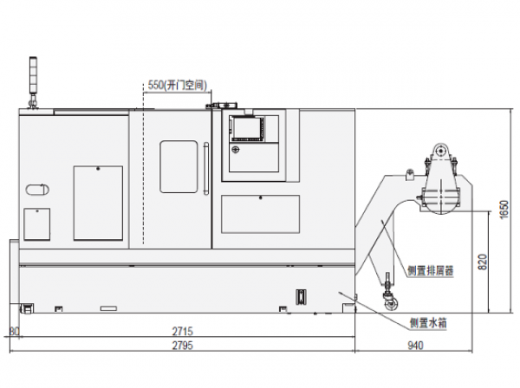

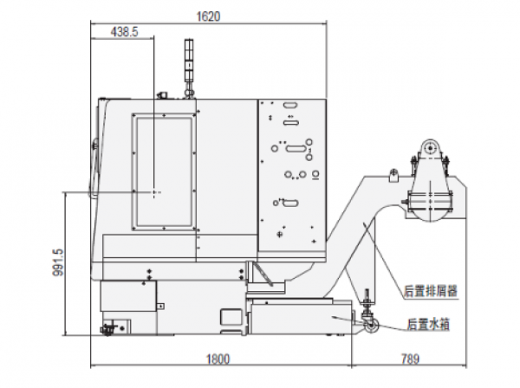

| Размеры станка (ДxШxВ) |
мм |
2795x1620x1650 |
|
| Масса станка |
кг |
3 500 |
|
| Система ЧПУ |
|
DN Solution Fanuc i-Series |
|
Стандартная комплектация
- Система ЧПУ DN Solution Fanuc i-Series
- 3-кулачковый гидравлический патрон Ø 8 дюймов
- Датчик зажима / разжима патрона
- 1 комплект мягких кулачков, 1 комплект каленых кулачков
- 12-ти позиционная револьверная головка
- Стартовая оснастка для револьверной головки:
- держатель расточного инструмента – 4 шт.
- держатель инструмента для торцевой обработки – 2 шт.
- набор втулок для расточного инструмента
- клиновые зажимы – 12 шт.
- Задняя бабка с ручным перемещением по станине и гидравлическим приводом пиноли
- Вращающийся центр МТ4
- Педаль управления задней бабки
- Гидравлическая станция
- Автоматическая система смазки
- Сигнальная лампа
- Централизованная подача СОЖ
- Пистолет СОЖ
- Пистолет сжатого воздуха
- Блокировка дверей
- Освещение рабочей зоны
- Защитный кожух
- Кабинетная защита рабочей зоны
- Конвейер стружки
- Система измерения инструмента Renishaw
- Комплект технической документации на русском языке
- Комплект инструмента для наладки и обслуживания станка
- Комплект выравнивающих болтов и опор для установки станка
- Трансформатор
