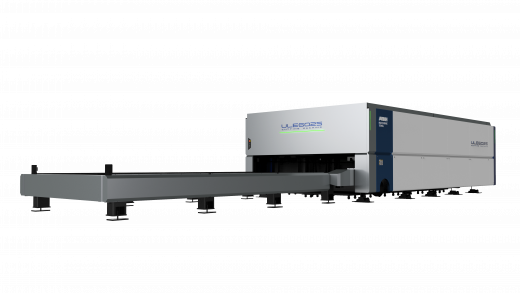

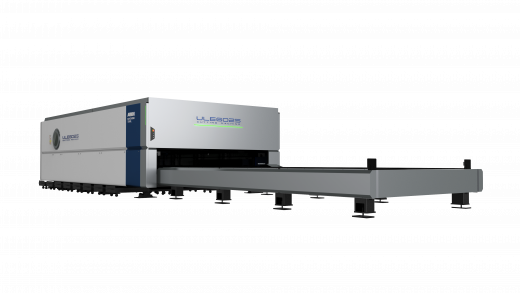

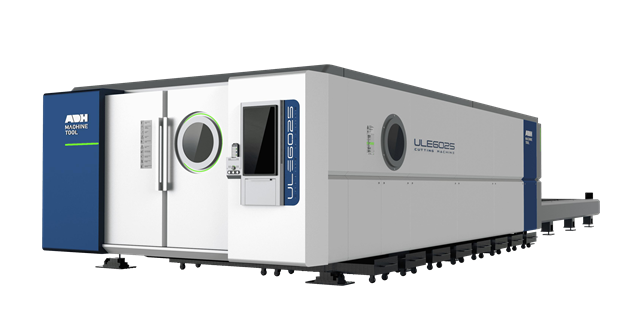

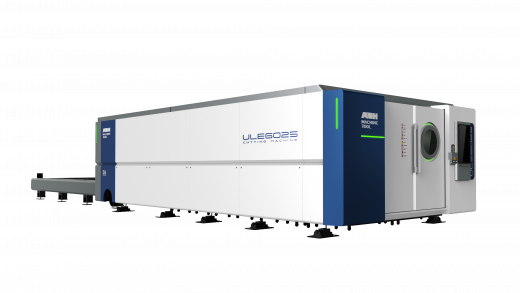

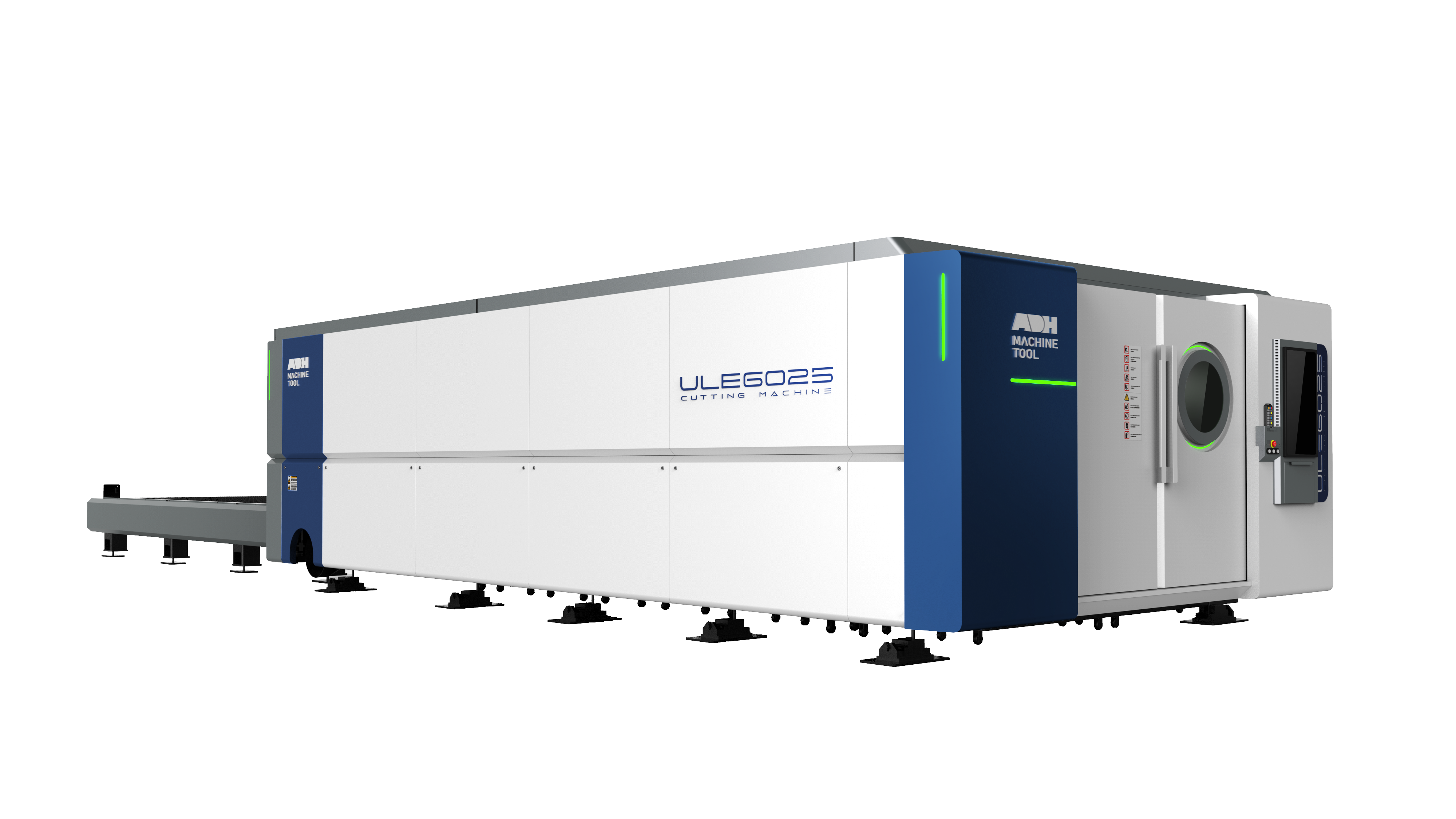

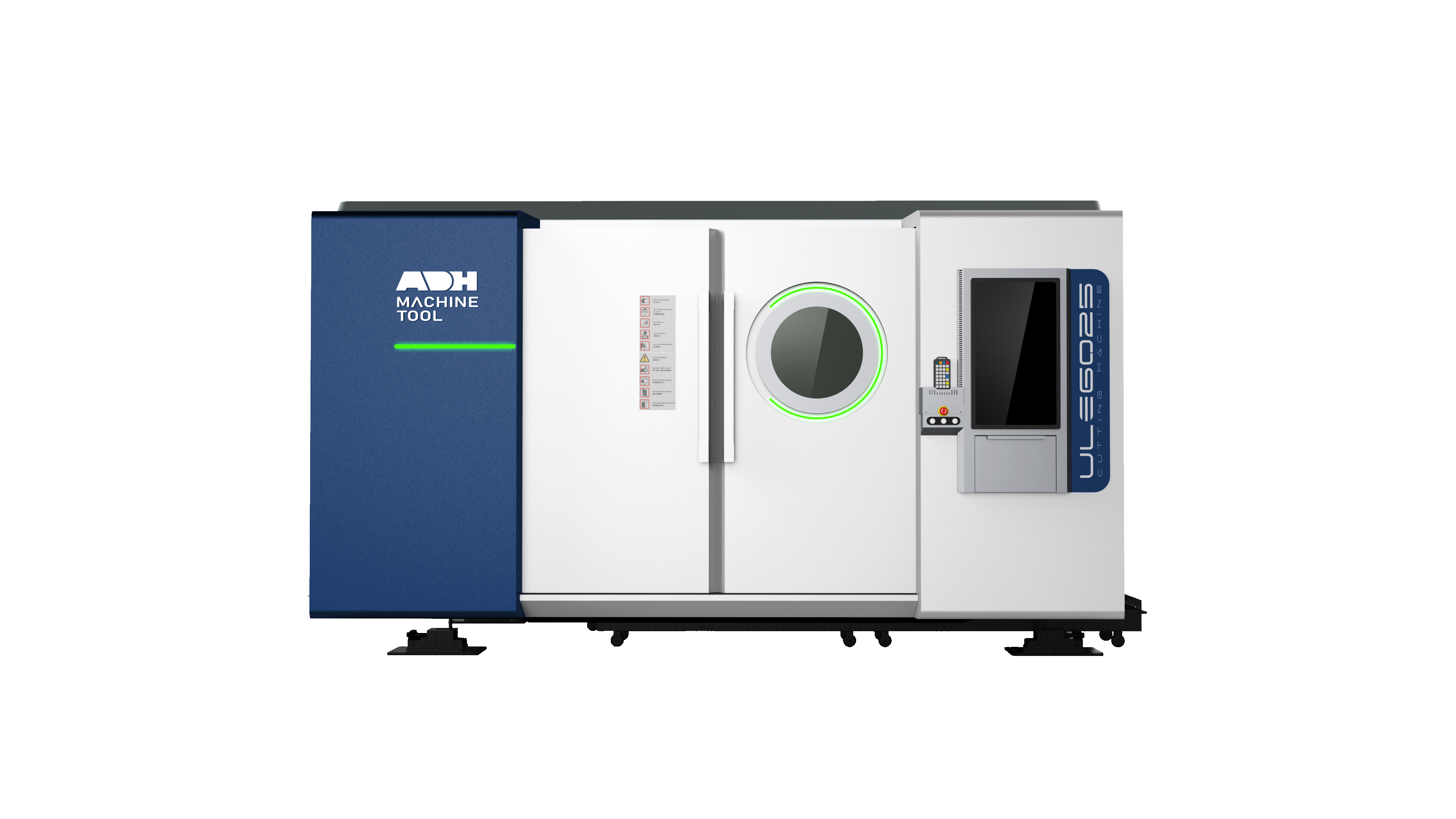

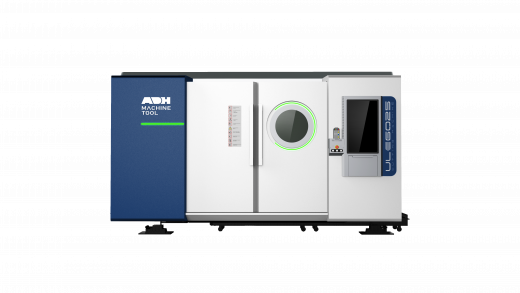

Станок лазерной резки серии ULE предназначен для раскроя листового металла, оснащен сменным столом и кабинетной защитой, что обеспечивает быструю смену стола за 15 секунд. Операции резки и подачи материала могут выполняться одновременно, что приводит к значительному повышению эффективности производства.

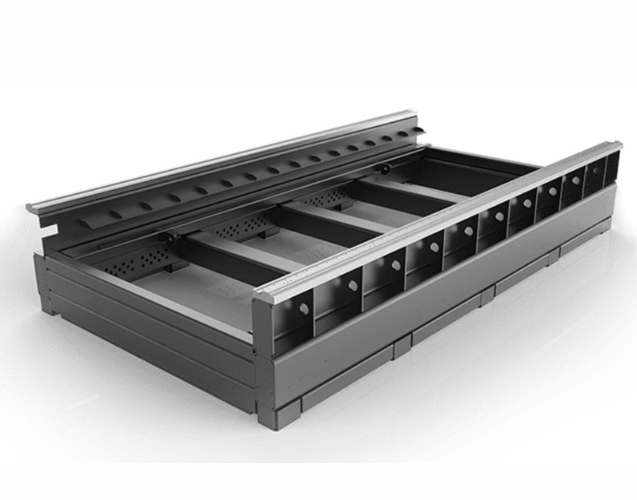

станина
Станина сварена из нескольких прямоугольных конструкций. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости на растяжение. Станина подвергается термообработке, дробеструйной очистке, а также проходит процедуру снятия напряжений, позволяющую эффективно избежать деформации.
-
Цельносварная, термически обработанная конструкция.
-
Сняты все внутренние напряжения после сварки.
-
Большой вес станины (вес) = жесткость и точность станка
-
Вентиляционные каналы находятся внутри корпуса станины. Экономия места и высокая зональная мощность = отсутствие мелкодисперсной пыли на узлах оптоволоконного станка.

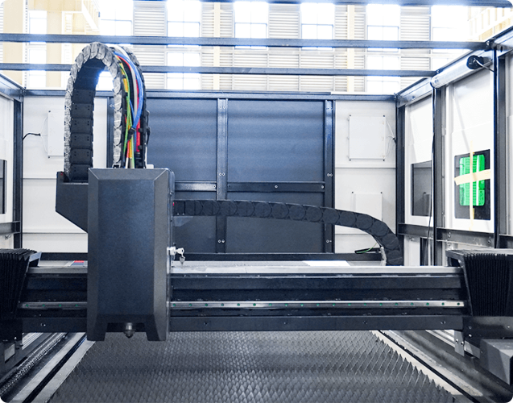

алюминиевый портал
Высокая жесткость и малый вес конструкции оптимизированы методом конечных элементов.
-
Высокая скорость, хорошие динамические характеристики
-
Быстрое ускорение. Легкое торможение
-
Прочный. Выдерживает высокие нагрузки.

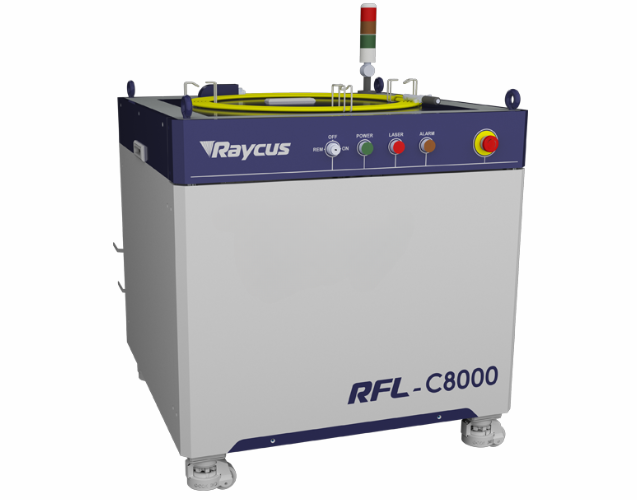

источник лазерного излучения
- Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.
- Источник отличается высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча. Он компактен и готов к использованию.

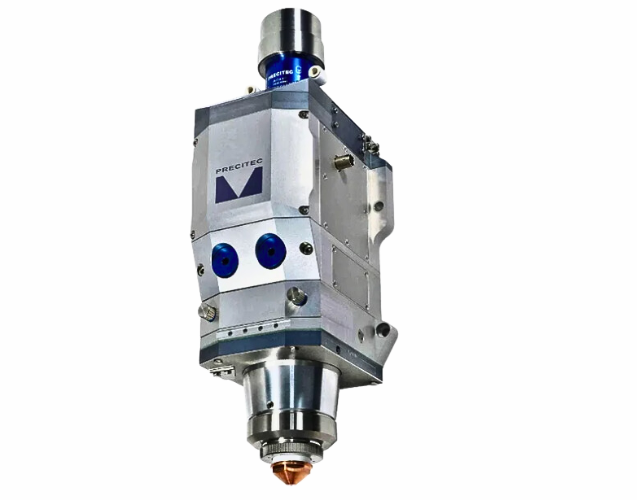

режущая голова
- Защита от столкновений:Противоударная конструкция режущей головки эффективно снижает вероятность остановки работы на длительное время. Простая замена сопловой части.
- Мониторинг температуры защитного стекла. Повышенная стабильность работы. Контроль температуры защитного стекла в реальном времени. При достижении заданной максимальной температуры система прекращает работу и включает сигнал тревоги, что позволяет своевременно очистить или заменить защитное стекло.
- Коллимационная фокусировка. Быстрое изменение фокуса. Изменение положения коллиматорных линз улучшает качество реза на всех толщинах обрабатываемого металла
- Возможность 5-ти осевого раскроя. Однократная формовка. Ось поворота AB позволяет выполнять резку скосов V, Y, X и других типов с максимальным скосом ±45° и однократной формовкой, что сокращает необходимость в снятии скосов, снижает затраты и повышает эффективность.
- Мониторинг замкнутого контура. Повышенная эффективность. Встроенный мультисенсор, интеллектуальный мониторинг замкнутого контура в реальном времени, быстрая диагностика проблем и раннее предупреждение.
- Водяное охлаждение всего корпуса. Более стабильная резка. 90 % оптического пути режущей головки охлаждается водой, что делает резку более стабильной.
- Мониторинг давления воздуха. Повышенная стабильность обработки. Контроль расхода газа в реальном времени во время резки позволяет эффективно снизить влияние недостаточного/избыточного давления воздуха на качество поверхности реза.

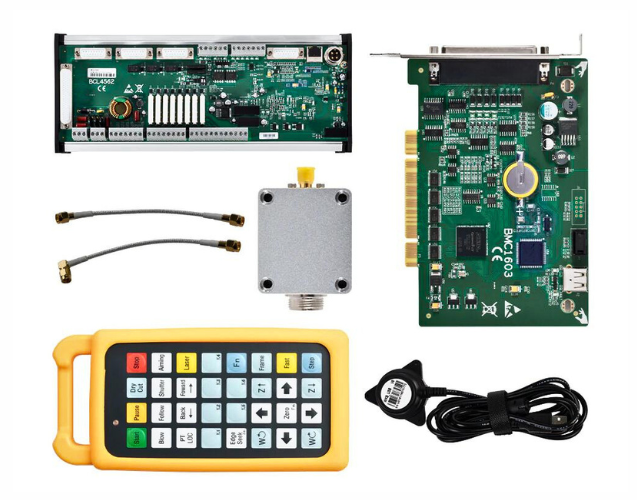

система управления
Поддерживает такие функции как:
- Мониторинг высокоскоростной резки
- Отслеживание и исправление в реальном времени качества реза.
- Автоматическая повторная резка
- Безшлаковая резка
- Высокоскоростное определение кромки заготовки
- Отметка зоны реза и поиск центра окружности
- Интеллектуальная 9-этапная пробивка отверстий
- Многопозиционная обработка и визуальное определение остатка
- Нестинг (ПО CypNest)

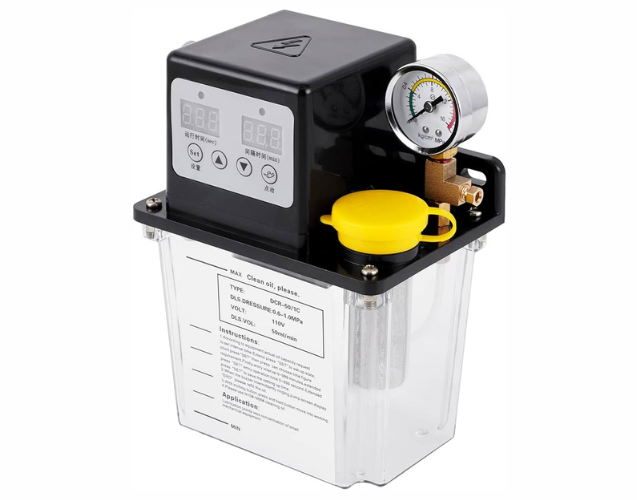

система автоматической смазки
- Исключает время простоя оборудования на данный вид обслуживания
- Увеличивает эксплуатационный период оборудования
- Сокращает смету расходов на обслуживание техники
- Повышает безопасность условий труда персонала и культуру производства
- Устраняет возможность загрязнения смазки
- Смазывает узлы во время работы станка
программное обеспечение
Программное обеспечение для резки Cypcut специально разработано для оптимизации работы станков волоконной лазерной резки.
Отличается простотой установки и легкостью отладки в сочетании с превосходной производительностью.
Данное ПО устанавливает линейную скорость импорта отдельно и имеет мощную базу данных процессов резки
Стратегия Нестинга:
- мощный алгоритм с высокой эффективностью и производительностью;
- отсутствие ограничения количества листов и деталей во вложении;
- поддержка ручного и автоматического раскроя;
- поддержка раскроя листов произвольной формы.
HypCut — это специализированное программное обеспечение, разработанное для мощной лазерной резки. Предусмотрен профессиональный процесс, который позволяет реализовать интеллектуальное производство. Он поддерживает планирование для облегчения управления производством; его модульная конструкция обеспечивает пользователям более сжатые и эффективные операции.

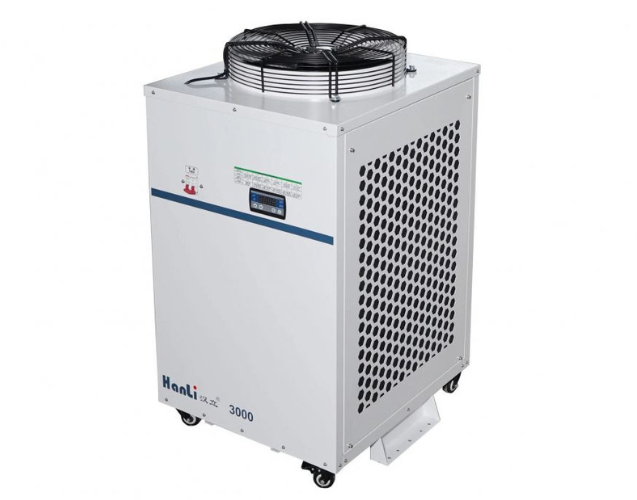

водяное охлаждение

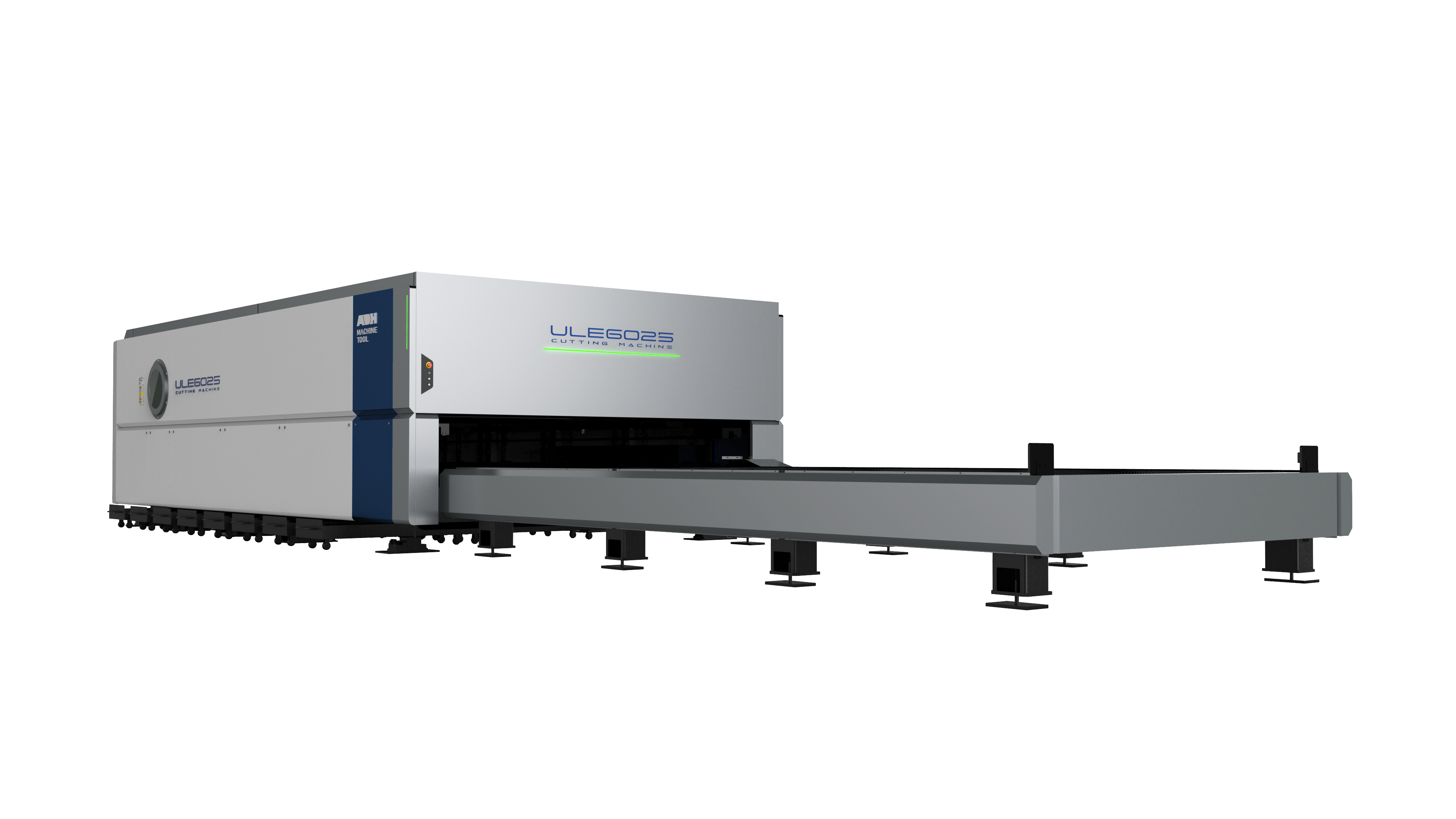

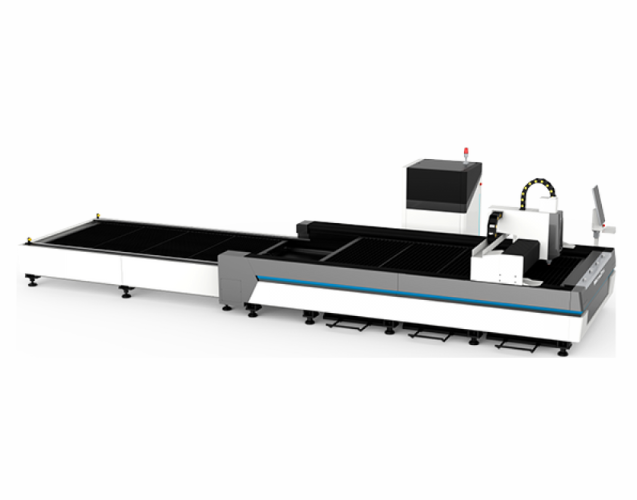

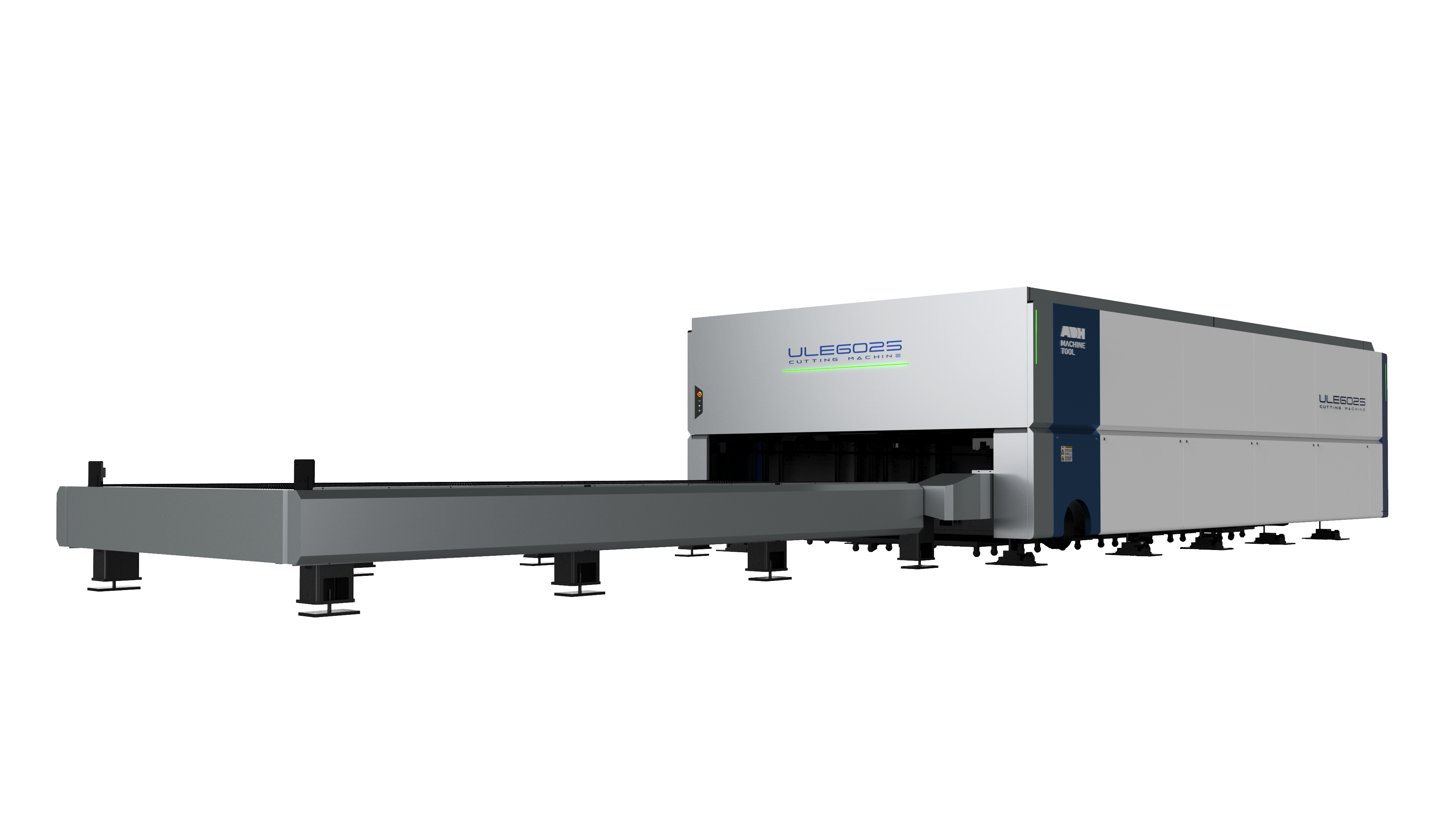

сменный стол подачи
|
Наименование |
Ед. изм. |
Значение |
|
Зона обработки |
мм |
6000x2000 |
|
Ход по оси X |
мм |
2020 |
|
Ход по оси Y |
мм |
6050 |
|
Ход по оси Z |
мм |
220 |
|
Максимальная толщина резки углеродистой стали |
мм |
40 |
|
Скорость резки углеродистой стали 40 мм |
м/мин |
0,25-0,3 |
|
Максимальная толщина резки нержавеющей стали |
мм |
30 |
|
Скорость резки нержавеющей стали 30 мм |
м/мин |
0,25-0,3 |
|
Максимальная толщина резки алюминия |
мм |
30 |
|
Скорость резки алюминия |
м/мин |
0,5-0,7 |
|
Максимальная толщина резки латуни |
мм |
15 |
|
Скорость резки латуни |
м/мин |
0,8-1,0 |
|
Точность позиционирования по осям X, Y |
мм |
±0,03 |
|
Повторяемость по осям X, Y |
мм |
±0,02 |
|
Скорость перемещения |
м/мин |
100 |
|
Источник лазерного излучения |
- |
Raycus |
|
Мощность лазера |
кВт |
12 |
|
Ускорение по осям X, Y |
g |
1,2 |
|
Центральная длина волны лазера |
- |
1070P |
|
Уровень защиты источника лазерного излучения |
- |
IP54 |
|
Сопротивление заземления силового соединения |
Ом |
≤3 |
|
Тип системы охлаждения |
- |
водяная |
|
Температура окружающей среды |
℃ |
-5…+40 |
|
Относительная влажность |
% |
≤80 |
|
Операционная система |
- |
Cypcut |
|
Аварийный сигнал при резке |
|
автоматический |
|
Напоминание о техническом обслуживании |
|
да |
|
Поддержка форматов |
- |
DXF / DWG и т.д. |
|
Вес |
кг |
14000 |
|
Длинна |
мм |
14500 |
|
Ширина |
мм |
3500 |
|
Высота |
мм |
2300 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
Станок лазерной резки ADH ULE 6020 12kW в сборе. |
|
Инструменты для технического обслуживания станка. |
|
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке. |
|
Документация (инструкция) на систему управления на русском языке. |
