Китай
- Гарантия: 12 месяцев
- Склад расходников и ЗИП
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- ПНР. Обучение: 16 часов
- Доставка по России

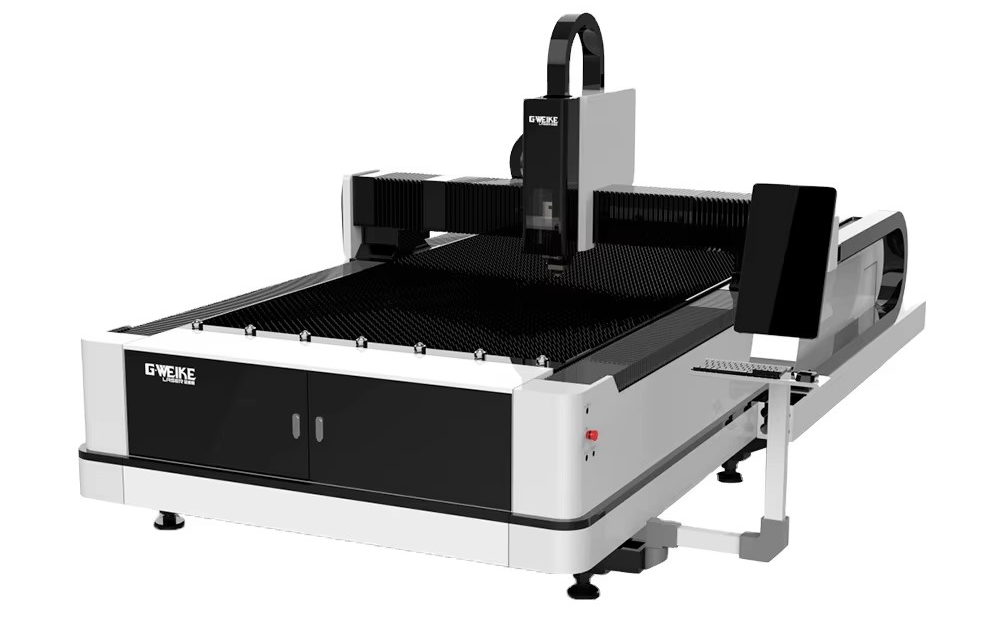

Станок лазерной резки серии G-Weike LN3015II 3 кВт в наличии в Перми оснащен одним рабочим столом. Электрический шкаф интегрирован с оборудованием, что позволяет избежать загрязнения оптических комплектующих и сократить время установки. Модульные соединения просты и удобны для обслуживания.

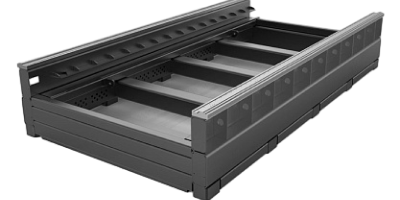

СТАНИНА
Станина сварена из нескольких прямоугольных конструкций. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости. Благодаря высокотемпературному отжигу сварная конструкция станины отличается исключительной прочностью и устойчивостью к деформациям, возникающим при термическом воздействии процесса резки.

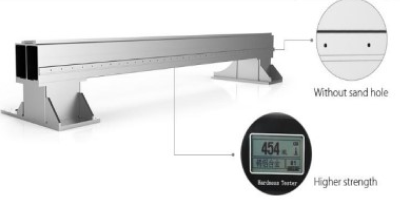

ПОРТАЛ
Портал 3-го поколения из авиационного алюминия отличается высокой прочностью и легким весом.
Высокая жесткость, легкость, устойчивость к коррозии и окислению авиационного алюминия способствуют значительному повышению скорости.

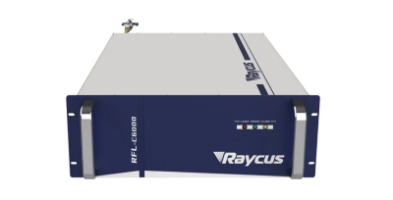

ИСТОЧНИК ЛАЗЕРНОГО ИЗЛУЧЕНИЯ
Raycus (№1 в Китае) мощностью 3000 Вт встроен в основной корпус лазерной установки.
Обладает эффективным электрооптическим преобразованием и превосходным качеством луча, минимальным размером лазерного пучка. Выдающиеся режущие способности и эффективность.
Модульная конструкция «Подключи и работай», компактная и прочная конструкция, удобная при установке.

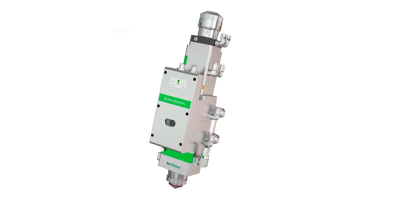

РЕЖУЩАЯ ГОЛОВА
Режущая голова RayTools BM110 с автофокусировкой. Операция трехмерного перехода XYZ выполняется быстро, без столкновений. Автоматический поиск кромок снижает количество ошибок.
Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.
Запатентованная конструкция защищает режущую голову от столкновений, а микросоединения при резке маленьких деталей предотвращает деформацию листа, обеспечивая высокую скорость работы и высокую стабильность во время резки.

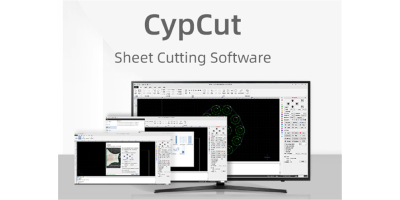

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Оборудование оснащено профессиональным программным обеспечением CypCut для лазерной резки стальных листов, которое включает в себя такие функции, как графический раскрой и сглаживание острых углов. Он поддерживает различные форматы графических данных и удобен для пользователя, что значительно снижает требования к операторам.
Cypcut включает в себя различные функции: автоматическое выравнивание точки входа лазерного луча, настройки векторной резки, настройки очереди резки, а также управление режущей головой и самим лазером. Данное ПО просто в установке и отладке, обладает высокой производительностью, а также поддерживает регулировку скорости с помощью питания.
Поддерживаемые форматы файлов: DXF, PLT, AI и G-code.

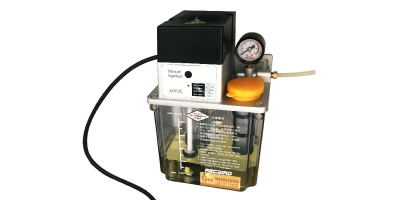

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

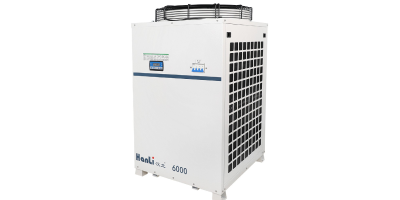

ВОДЯНОЕ ОХЛАЖДЕНИЕ (ЧИЛЛЕР)
Интеллектуальная система водяного охлаждения, которая имеет функции автоматического отслеживания и поддержания постоянной температуры, защитной сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другие сигналы безопасности.
Технические характеристики
| Наименование |
Ед. изм. |
Значение |
| Зона обработки |
мм |
3000х1500 |
| Ход по оси X/Y/Z |
мм |
1600/3100/100 |
| Скорость перемещения |
м/мин |
80 |
| Мощность двигателя по оси Y/X/Z |
кВт |
0,85/0,85/0,4 |
| Точность позиционирования по осям X, Y |
мм |
±0,03 |
| Повторяемость по осям X, Y |
мм |
±0,02 |
| Источник лазерного излучения |
- |
Raycus CE |
| Мощность лазера |
кВт |
3 |
| Ускорение по осям X, Y |
g |
0,8 |
| Размер направляющих X-Y |
мм |
25-20 |
| Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
| Тип системы охлаждения |
- |
водяная |
| Вытяжка |
кВт |
7,5 |
| Стабилизатор напряжения (TNS) |
кВт |
50 |
| Вес |
кг |
2000 |
| Габариты (ДхШхВ) |
мм |
4480x2270x1950 |
Стандартная комплектация
| Наименование | Производитель |
| Режущая голова | RayTools BM110 (Китай) |
| Источник лазерного излучения | Raycus CE (Китай) |
| Зубчатая рейка | YCC/Apex (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Редуктор | Motoreducer (Франция) |
| Серводвигатель и сервопривод | Inovance (Китай) |
| Система управления | FSCUT 2000E (Китай) |
| Программное обеспечение | Cypcut (Китай) |
| Пневматические комплектующие | SMC/CKD (Япония) |
| ШВП | TBI (Тайвань) |
| Чиллер (система активного охлаждения) | Hanli/S&A (Китай) |
| Стабилизатор напряжения | TNS-50 кВт (Китай) |
Также в составе комплектации:
- Установочные опоры
- Комплект ЗИП на 6 месяцев
- Инструменты для технического обслуживания станка
- Инструкция по эксплуатации и техническому обслуживанию станка на русском языке
- Документация (инструкция) на систему управления на русском языке
Опционально (по запросу):
- Компрессор
- Фильтровентиляционная установка (ФВУ)
- Модульная азотная станция
- Криогенный газификатор
