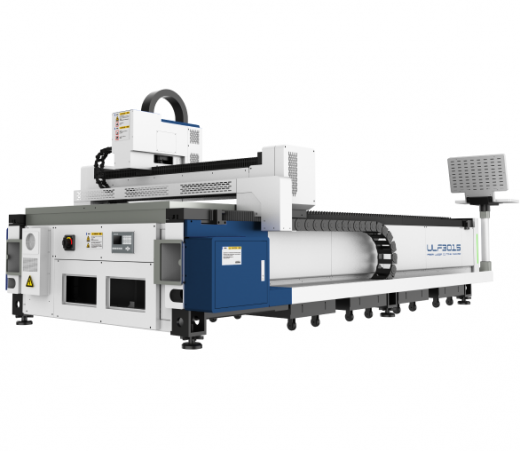

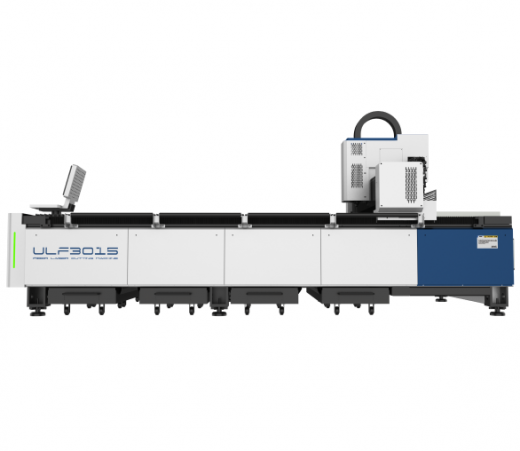

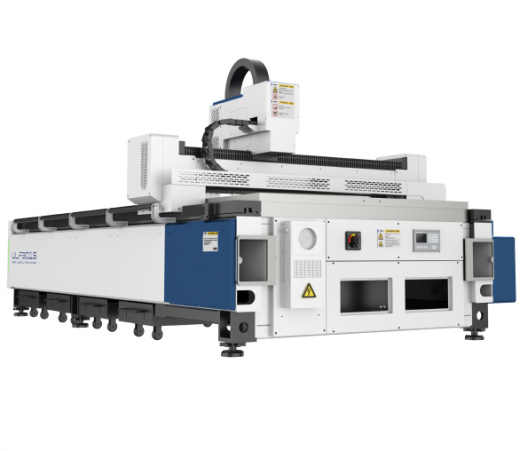

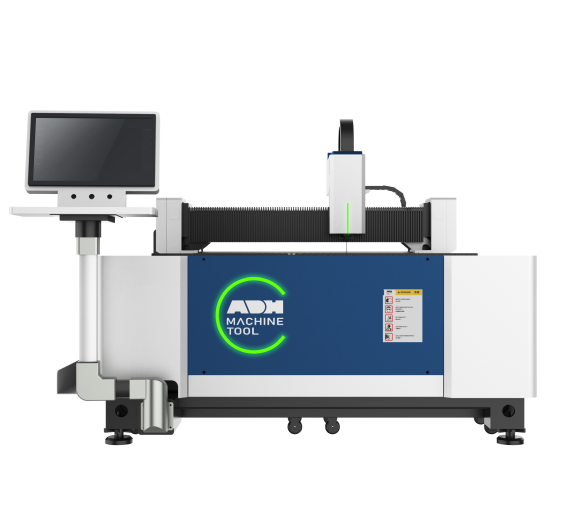

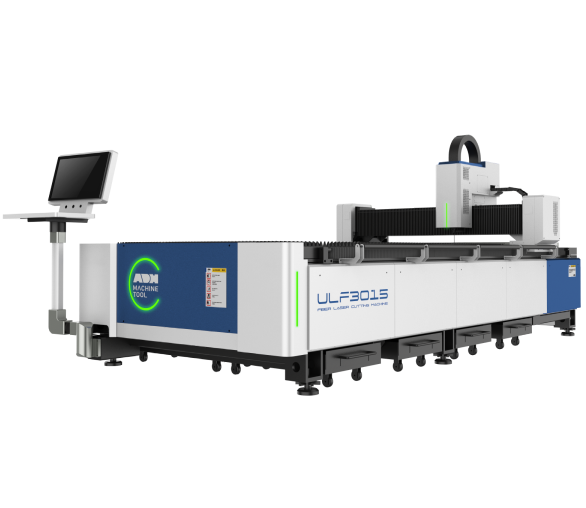

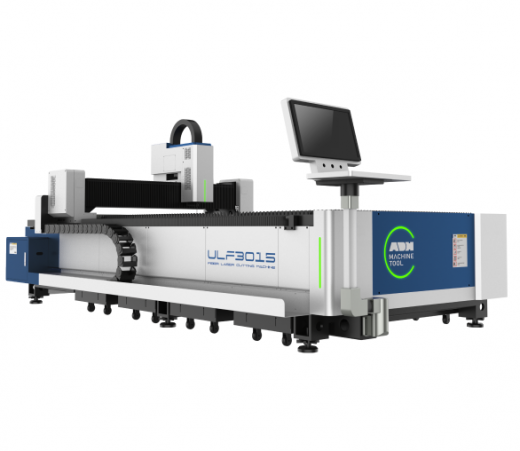

Станок лазерной резки ADH ULF 3015 6 кВт

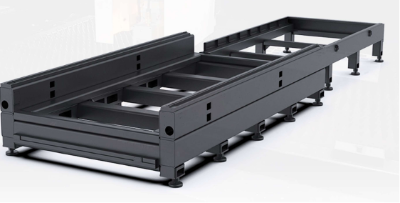

Цельносварная станина.

Станина сварена из нескольких прямоугольных профилей. Внутри конструкций установлены ребра жесткости для увеличения прочности и устойчивости. Центральные трубы также выполняют роль воздуховодов, что позволяет оптимизировать пространство.

Станина подвергается термообработке, дробеструйной очистке, а также проходит процедуру снятия напряжений, позволяющую эффективно избежать деформации станины в процессе работы. Гарантия сохранения первозданной формы станины - более 20 лет.

Уникальная конструкция портала запатентована компанией ADH Machine Tool.

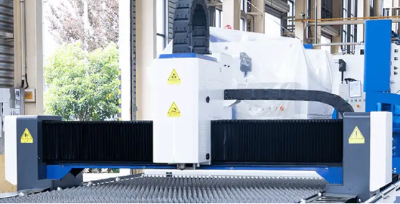

Цельносварной стальной портал термически обработан, не имеет внутренних напряжений. Стальной корпус портала позволяет сохранять его геометрию в долгосрочном периоде, обеспечивает точность перемещения за счет удельного веса, который создает прочное сцепление между шестерней и косозубой рейкой. При этом портал имеет отличные динамические характеристики и быструю скорость перемещения за счет мощности двигателей по осям X и Y в 1,5 кВт.

Фрезерная обработка портала, как единой конструкции, гарантирует точность при сборке и надежность в эксплуатации. Высокая жесткость, ударопрочность обеспечивают долговременную стабильность при работе на высоких скоростях.

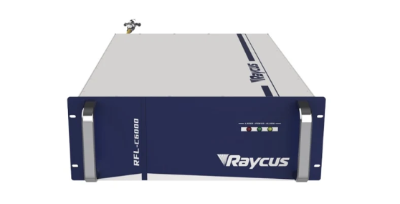

Raycus (№1 в Китае) мощностью 6000 Вт встроен в основной корпус лазерной установки.

Обладает эффективным электрооптическим преобразованием и превосходным качеством луча, минимальным размером лазерного пучка. Выдающиеся режущие способности и эффективность.

Модульная конструкция «Подключи и работай», компактная и прочная конструкция, удобная при установке.

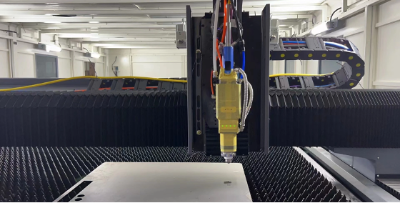

BOCI серии BLT421 — это мощная интеллектуальная лазерная режущая голова, специально разработанная для промышленной обработки листового металла. Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.

Запатентованная конструкция защищает режущую голову от столкновений, а микросоединения при резке маленьких деталей предотвращают деформацию листа, обеспечивая высокую скорость работы и высокую стабильность во время резки.

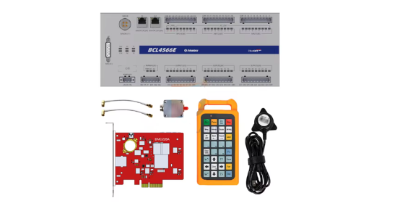

FSCUT4000E от ведущего разработчика систем ЧПУ в Китае. Одна из самых профессиональных систем числового управления лазерной обработкой.

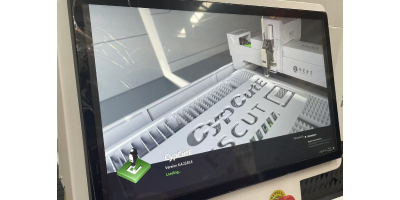

Оборудование оснащено профессиональным программным обеспечением CypCut для лазерной резки стальных листов, которое включает в себя такие функции, как графический раскрой и сглаживание острых углов. Он поддерживает различные форматы графических данных и удобен для пользователя, что значительно снижает требования к операторам.

Cypcut включает в себя различные функции: автоматическое выравнивание точки входа лазерного луча, настройки векторной резки, настройки очереди резки, а также управление режущей головой и самим лазером. Данное ПО просто в установке и отладке, обладает высокой производительностью, а также поддерживает регулировку скорости с помощью питания.

Поддерживаемые форматы файлов: DXF, PLT, AI и G-code.

В системе используются самые современные системы трансмиссии известных брендов, обеспечивающие высокую прочность, низкий уровень шума и увеличенный срок службы.

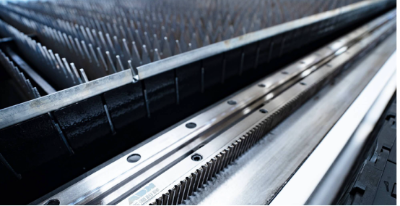

В станке используется оригинальная система прецизионной зубчато-реечной передачи YYC (Тайвань), гарантирующая точность и длительный срок службы станка даже при высокоскоростной работе лазера.

Серводвигатель и сервопривод

Cерводвигатели Delta (Тайвань) известны своей высокой скоростью, точностью, обратной связью и инерционными возможностями. Эти двигатели отвечают требованиям к качественной и высокопроизводительной работе. Высокоинерционная сервосистема, усилитель демонстрирует высочайший уровень отклика, значительно сокращая время настройки. Это позволяет быстро ускоряться и замедляться, что в конечном итоге повышает механическую устойчивость.

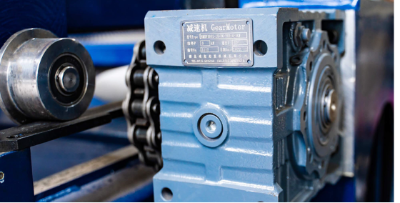

Станок оснащен оригинальными редукторами DESBOER из Японии, в которых реализованы инновационные технологии DESBOER. Эти редукторы известны своим высоким крутящим моментом, высокой точностью, стабильной работой и длительным сроком службы. Они особенно хорошо подходят для длительной работы на высоких скоростях.

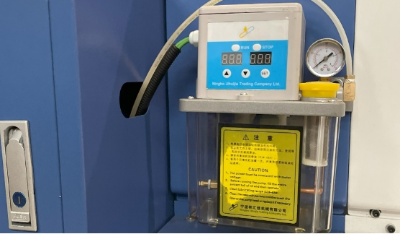

Синхронизированная система автоматической смазки автоматически запускает и добавляет смазочное масло в соответствии с рабочим временем.

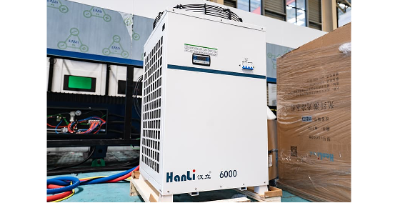

Интеллектуальная система водяного охлаждения Hanli, которая имеет функции автоматического отслеживания и поддержания постоянной температуры, защитной сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.

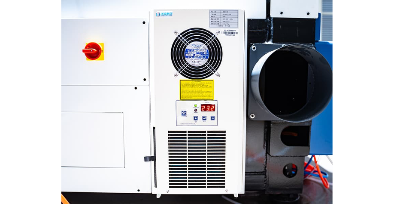

Система воздушного охлаждения используется для снижения общей температуры внутри электрического шкафа и обеспечения стабильной работы комплектующих электрического шкафа.
