        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5

        Главная
        —
        Продукты
        —
        Металлообрабатывающее оборудование
        —
        Фрезерные станки в Санкт-Петербурге
        —
        Продольно-фрезерные станки в Санкт-Петербурге
        —5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5

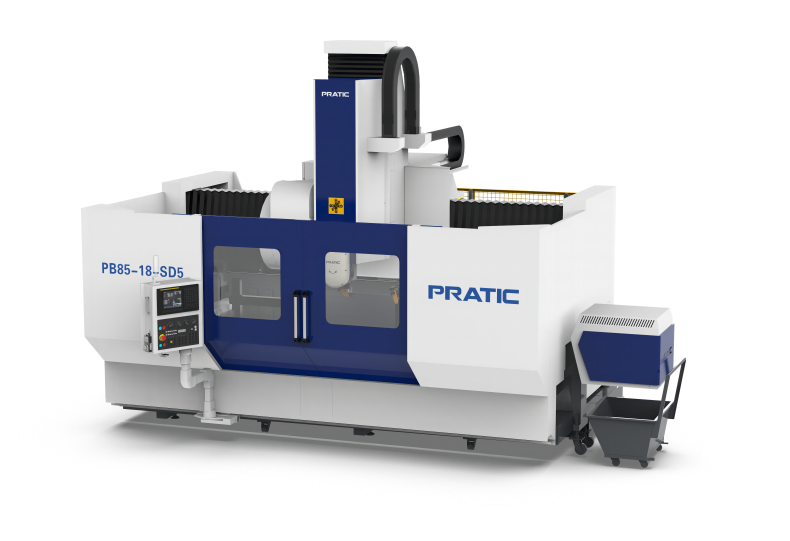

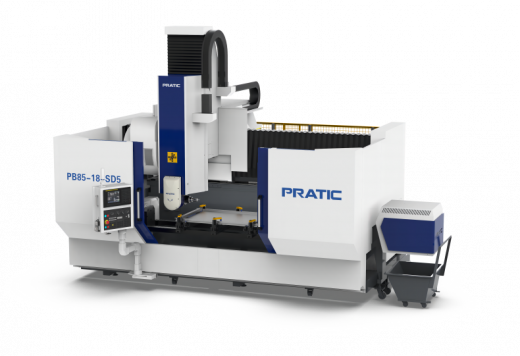

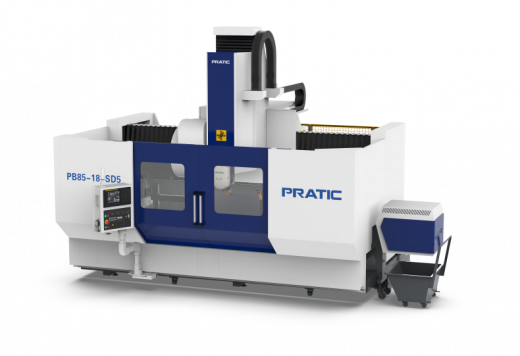

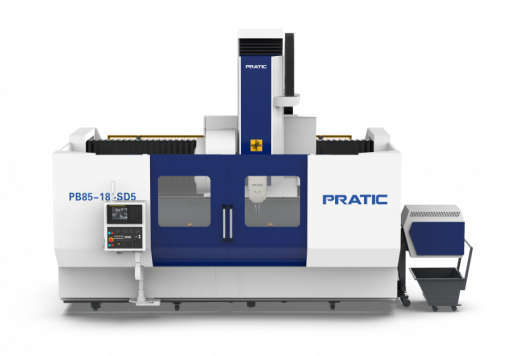

        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        5-осевой вертикально-фрезерный обрабатывающий центр PB-SD5 изображение
        Pratic
        Все товары бренда Pratic
        Технические характеристики
        Перемещение по осям X/Y/Z, мм
        1800-6500/850/700
        Вращение осей A/B °
        ±360°/±90°
        Конус шпинделя
        HSK A63
        Мощность шпинделя, кВт
        7.5/15 или 20/22.3
        Частота вращения шпинделя, об/мин
        12000
        Инструментальный магазин
        дисковый (24)
        Все характеристики

        Страна-производитель:
        Китай

        Китай

        Преимущества:
        • Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
        • Проводим пусконаладочные работы и постгарантийное обслуживание
        • Консультируем для самостоятельного проведения ТО
        • Доставляем оперативно и своевременно
        Товар доступен для заказа

        Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
        Чат со специалистом в Telegram Получить предложение
        • Описание
        • Характеристики
        • Комплектация

        Вертикально-фрезерный обрабатывающий центр с ЧПУ Pratic PB-SD5 оснащен высокоточной 5-осевой головкой и поддерживает непрерывное вращение по оси A ±360° и по оси B ±90°. Рассчитан на многогранную обработку под разными углами и в нескольких направлениях.

        PB-SD5 широко используется в работе с алюминиевыми и стальными профилями в автомобилестроении, железнодорожном транспорте, машиностроении и других отраслях.

        Преимущества PRATIC PB-SD5

        • Усовершенствованная одновременная обработка по 5 осям.
        • Конструкция разноуровневой станины для защиты от разбрызгивания воды, эффективная защита важных деталей, таких как винты и направляющие. Более долгий срок службы оборудования.
        • Станина со скосом в нижней части обеспечивает быстрое и удобное удаление стружки. Накопление стружки не влияет на точность обработки.
        • Мощный электрошпиндель HSK-A63 на 12000 об/мин обеспечивает эффективную работу с высокой точностью.
        • Дополнительная опция оснащения винтовым приводом на трех осях для еще большей точности обработки и скорости перемещения до 50 м/мин, рост ускорения и производительности станка.
        Ход PB85-SD5
        Ход по оси X, мм 1800/2500/4500/6500
        Ход по оси Y, мм 850
        Ход по оси Z, мм 700
        Ход по оси A, мм ±360°
        Ход по оси B, мм ±90°
        Шпиндель
        Скорость шпинделя, об./мин 12000
        Конус шпинделя HSK A63
        Магазин инструментов
        Тип Дисковый
        Вместимость, шт. 24
        Время смены инструмента, сек 2
        Скорость перемещения
        Перемещение по оси X, м/мин 50
        Перемещение по оси Y, м/мин 36
        Перемещение по оси Z, м/мин 36
        Скорость резания по оси X/Y/Z, мм/мин 15000
        Операционная система FANUC или Siemens
        Мощность шпинделя, кВт 7.5/15 или 20/22.3
        Приводной двигатель по оси X, кВт 3.0 или 5.5
        Приводной двигатель по оси Y, кВт 3.0 или 3.5
        Приводной двигатель по оси Z, кВт 3.0 или 5.5
        Система смазки и охлаждения
        Система смазки Автоматическая смазка
        Система охлаждения Водяное охлаждение
        Точность
        Точность позиционирования по оси X, мм 0.02 (0.01 с оптической линейкой)
        Точность позиционирования по оси Y/Z, мм 0.015
        Точность повторного позиционирования, мм 0.01
        Основные параметры
        Требуемое давление воздуха, кг/см2 6
        Занимаемая площадь, мм 4100/4900/6900/9000х4470
        Высота, мм 3800
        Вес, кг 9000/11300/13300/15300

        Стандартная комплектация

        • Система ЧПУ Siemens и Fanuc.
        • Инструментальный магазин дискового типа на 24 позиции.
        • Надежная разноуровневая станина.
        • Высокоскоростной электрошпиндель HSK A63.
        • Система смазки.
        • Система охлаждения.

        Дополнительные опции

        • Винтовой привод на три оси.
        Статьи
        Подбор оборудования
        30 апреля 2024
        Методы фрезерования

        Обработка металла и прочих материалов фрезерованием — это способ, который не утрачивает своей актуальности и эффективности при достаточной простоте технологии. Данный метод является универсальным и многогранным, так как типов фрезеровки много и каждый имеет свои особенности и преимущества.

        Монтаж оборудования
        Тонкости установки металлообрабатывающего оборудования в цех предприятия: от транспортировки и установки станка на фундамент, до введения эксплуатацию
        Почему мы уделяем правильности установки и закрепления станка на фундаменте такое большое внимание, посвящая этому отдельную обширную статью? Причина следующая: то, как станок смонтирован на месте постоянной эксплуатации во многом определяет качество работы и его технико-экономические показатели в дальнейшем.
        Подбор оборудования
        Как подобрать фрезерный обрабатывающий центр для производства детали по чертежу заказчика

        Начнем с того, что вам на предприятие поступил чертеж детали от заказчика с запросом: сделаете-не сделаете /затраты на производство данной детали. Ситуация рядовая, но быстро с ней справится только опытный технолог. Сколько времени понадобится вам для полного технико-экономического расчета производства детали? Предлагаем систематизировать ваши навыки чтения чертежей.



        Оставьте заявку

        Перезвоним в течение рабочего дня. Обсудим задачи, найдем оптимальное решение и запланируем работы.
        Будем на связи!

        Назад к списку

        Сайт использует cookie. Вы можете отказаться от использования cookie, изменив настройки браузера. Используя сайт, вы соглашаетесь на обработку персональных данных на условиях политики.

        Крылья
        для вашего
        производства
        Крылья для вашего производства
        Подписывайтесь на наши рассылки
        Актуальная "Складская программа" Инкор в подарок

        набережная Обводного канала, 92, Санкт-Петербург

        8-800-511-30-01

        sankt-peterburg@in-core.ru
        Оборудование
        Токарное
        Фрезерное
        Шлифовальное
        Электроэрозионное
        Гибочное
        Лазерное
        Листообрабатывающее
        Ленточнопильное
        Специализированное
        Аддитивные технологии
        Оснастка
        Поворотные столы
        Системы измерения
        Барфидеры
        Техническая поддержка
        О компании
        Услуги
        Контакты
        Отзывы
        Партнёры
        Блог
        Доставка
        © 2025 ООО «Инкор»
        Политика конфиденциальности
        Оценка условий труда
        Дизайн сайта
