Многоугольная и многонаправленная обработка
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

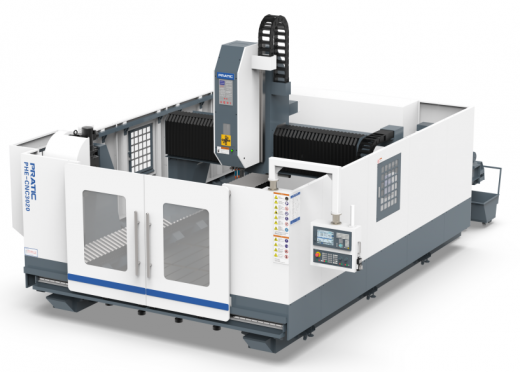

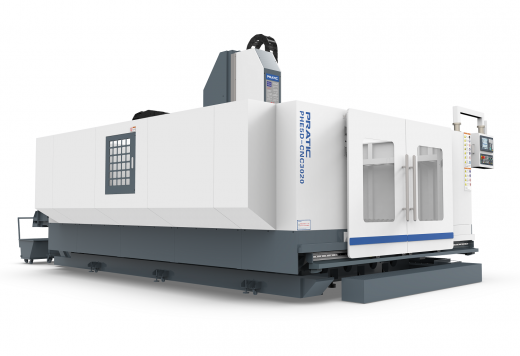

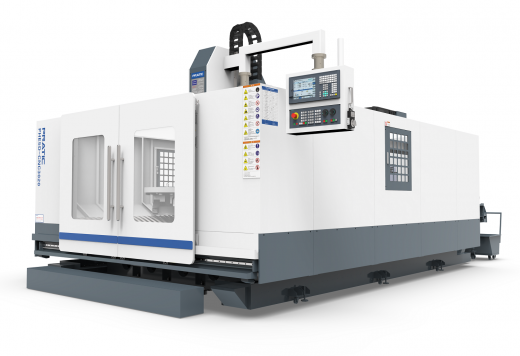

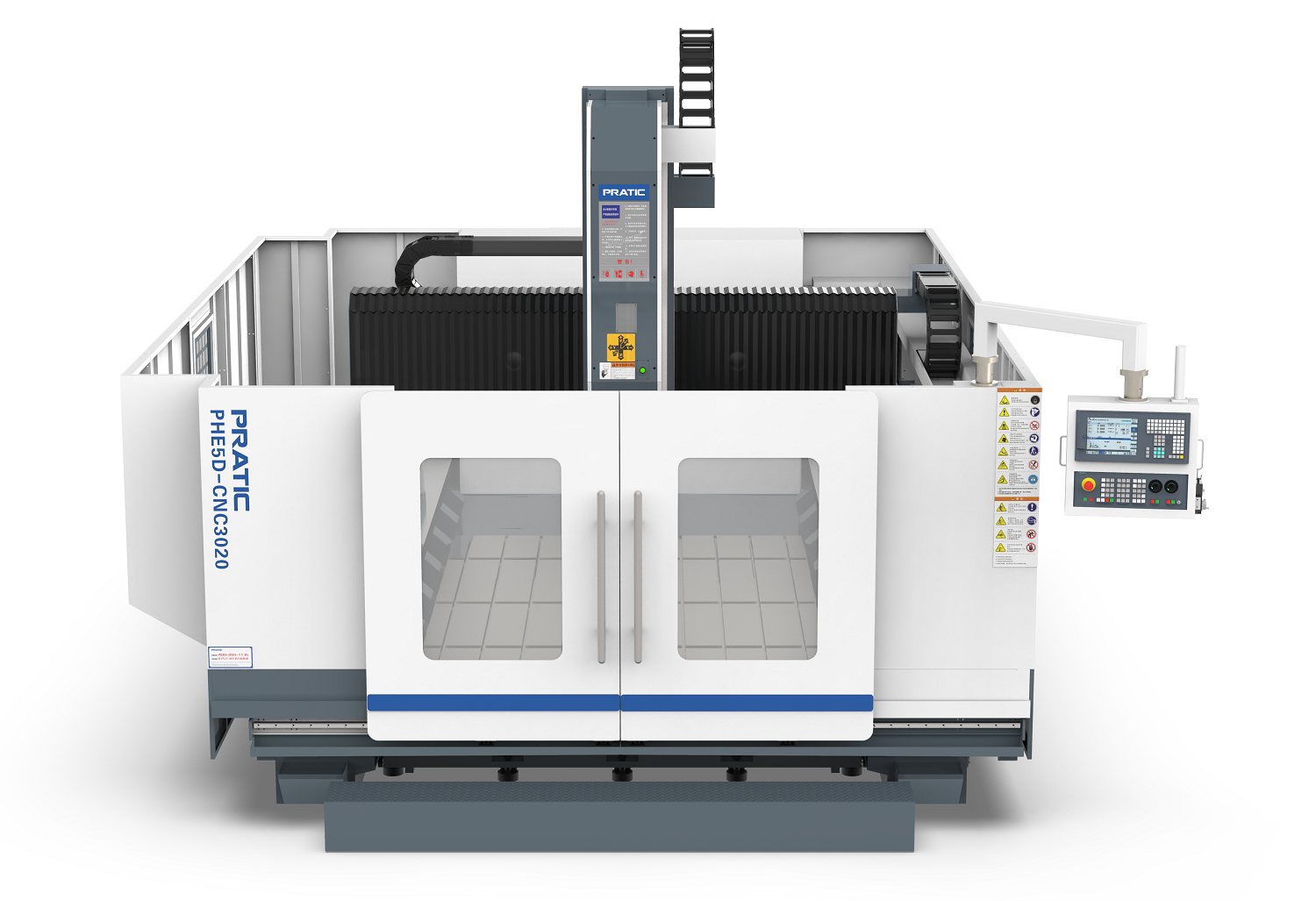

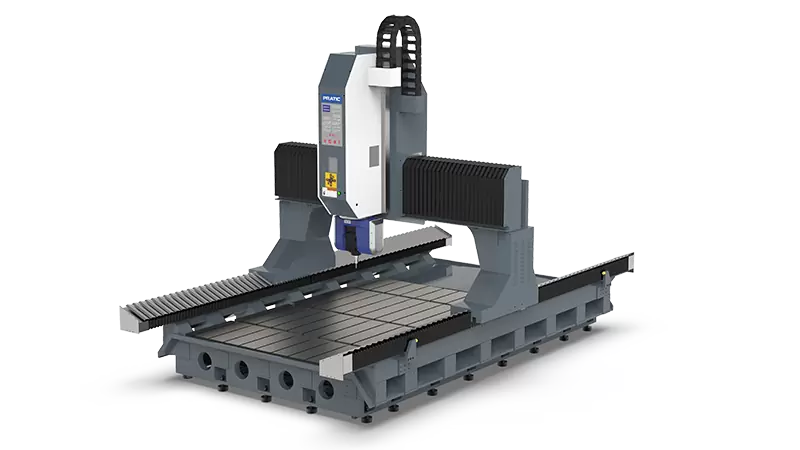

Портальный обрабатывающий центр с ЧПУ PRATIC PHE5D обеспечивает высокоточную пятиосевую обработку деталей из стали, алюминия, меди и неметаллов. Станок объединяет функции сверления, нарезания резьбы, фрезерования и снятия фасок. Способен удовлетворить различные потребности в обработке. Выступает аналогом KAFO.
PRATIC PHE5D используется в авиационной, автомобильной и машиностроительной промышленности. По требованию заказчика могут быть предложены модели разных спецификаций.

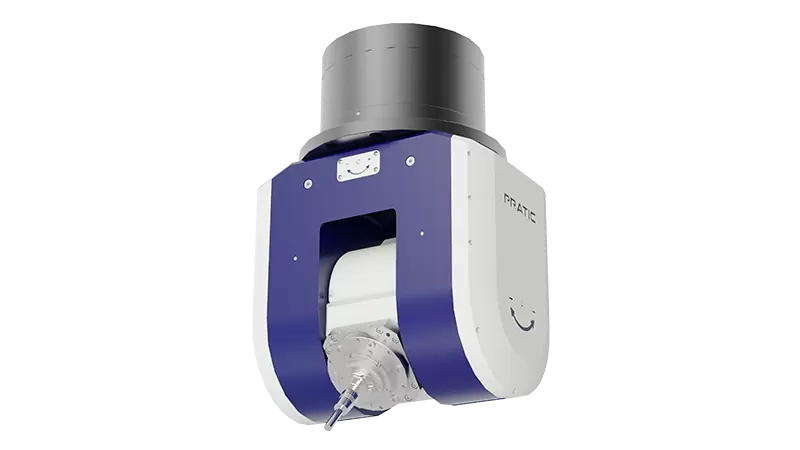

Высокоточная обработка по 5-осям
- Оснащен пятиосевой головкой и высокоскоростным шпинделем HSK A63 с макс. скоростью 24000 об/мин.
- Обеспечивает многогранную обработку под разными углами и в разных направлениях по оси A/ C.
- Закрывает разные потребности в обработке деталей специальной формы во многих отраслях.

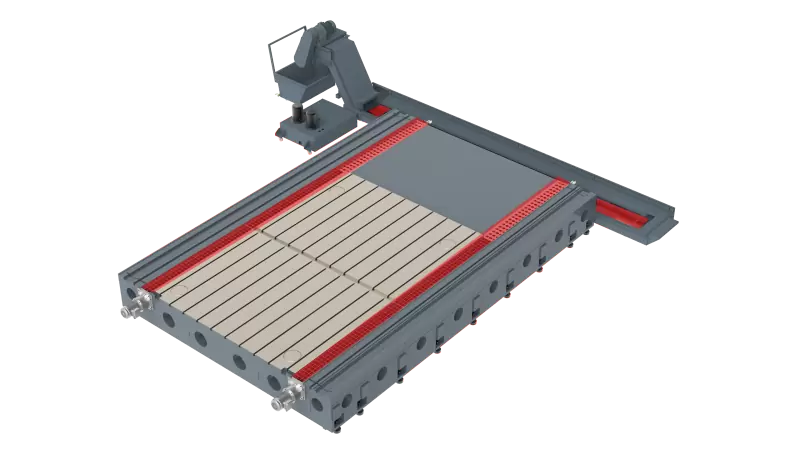

Надежная портальная конструкция
- Интегрированная конструкция колонн и балок уменьшает центр тяжести станка.
- Достигается большая жесткость и ускорение.
- Повышенная устойчивость к вибрациям на высоких скоростях.
- Большая площадь обработки для удовлетворения разных потребностей.

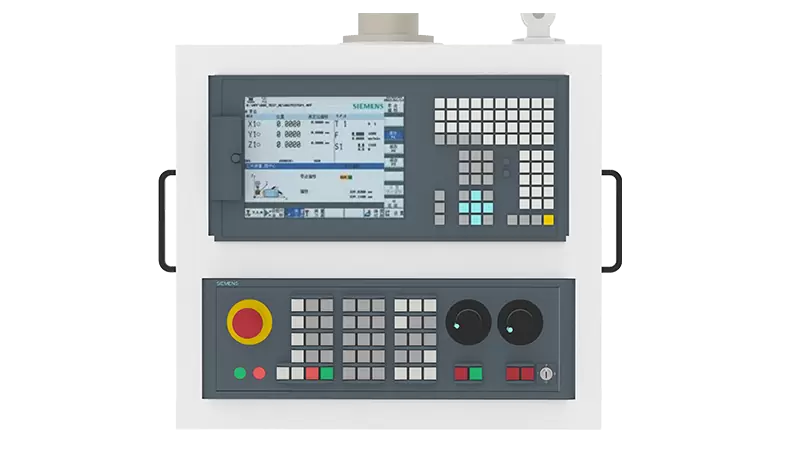

Система управления высшего класса
- Встроенная система ЧПУ Siemens.
- Доступ к функциям высокого порядка, передача данных на всех уровнях.
- Достижение высокой стабильности обработки и производительности станка.
- Охват почти всех задач обработки.
Автоматическое удаление стружки
- Двухвинтовой пластинчатый конвейер для удаления стружки цепного типа.
- Быстрая и своевременная автоматическая выгрузка отходов.
- Накопление стружки не оказывает влияние на точность обработки.

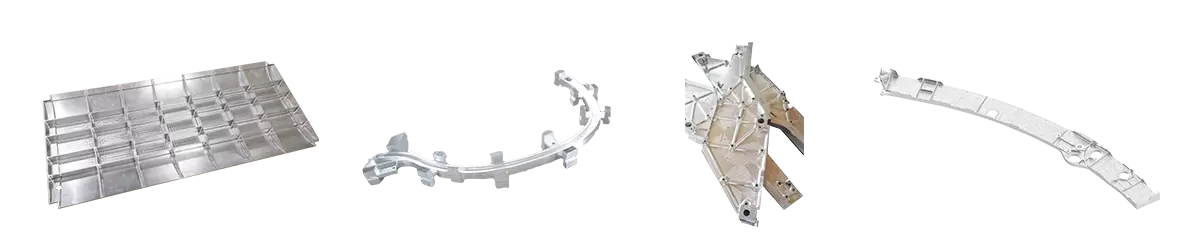

Пример деталей
| Рабочий ход | ||
| Ось X, мм | 3000 | |
| Ось Y, мм | 1850 (3 шпидель) / 1400 (4 шпиндель) | |
| Ось Z, мм | 530 | |
| Шпиндель | ||
| Скорость вращения, об/мин | 24000 | |
| Конус | HSK A63 | |
|
Скорость подачи Трехосный винт / Зубчатая рейка |
||
| Скорость перемещения по оси X, м/мин |
42 |
60 |
| Скорость перемещения по оси Y, м/мин |
48 |
60 |
| Скорость перемещения по оси Z, м/мин |
48 |
48 |
| Скорость подачи по осям X/Y/Z, мм/мин |
20000 |
15000 |
| Точность позиционирования по оси X, мм |
0.025 |
0.03 |
| Точность позиционирования по оси Y/Z, мм |
0.02/0.01 |
0.03/0.015 |
| Точность повторного позиционирования по осям X/Y/Z, мм |
0.01 |
0.01 |
| Инструментальный магазин | ||
| Тип | Зонтичный | |
| Вместимость | 12 | |
| Время смены инструмента, сек | 8 | |
| Мощность двигателя | ||
| Приводной двигатель шпинделя, кВт | 20 | 20 |
|
Приводной двигатель X, кВт |
5.4+5.4 | 3.1+3.1 |
|
Приводной двигатель Y, кВт |
5.4 | 3.1 |
|
Приводной двигатель Z, кВт |
4.3 |
4.3 |
| Система смазки и охлаждения | ||
| Система смазки | Автоматическая | |
| Cистема охлаждения | Водяное / система масляного тумана | |
| Основные параметры | ||
| Требуемое пневматическое давление, кг/см² | 6 | |
| Операционная система |
Siemens |
|
| Высота, мм | 3200 | |
| Площадь поверхности, мм | 7100х4100 | |
| Вес, кг | 14000 | |
Стандартная комплектация
- Система ЧПУ Siemens.
- Высокоскоростной шпиндель HSK A63.
- Инструментальный магазин зонтичного типа на 12 позиций.
- Система автоматической подачи смазки.
- Система водяного охлаждения/ масляного тумана.
- Цепной конвейер для автоматического удаления стружки.
Дополнительные опции
- Линейные направляющие.
- Световая завеса.
- Измерительный датчик.
