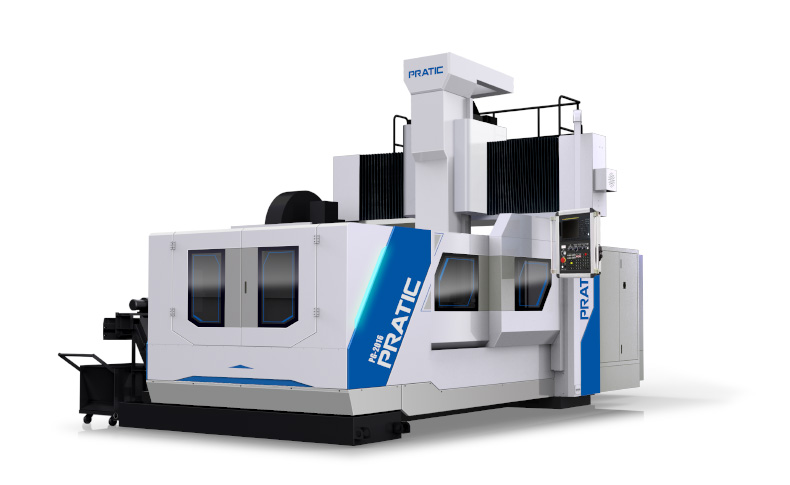

PRATIC PG совмещает функции сверления, растачивания, фрезерования, развальцовки, нарезания резьбы, линейной, круговой, спиральной интерполяции, одновременной трёхосевой обработки и т.д. Станок имеет надежную чугунную конструкцию, является аналогом HISION.
Серия PG широко используется в аэрокосмической, судостроительной, железнодорожной, энергетической, военной промышленности, тяжелом машиностроении, станкостроении, текстильном, полиграфическом оборудовании, производстве пресс-форм и других отраслях.

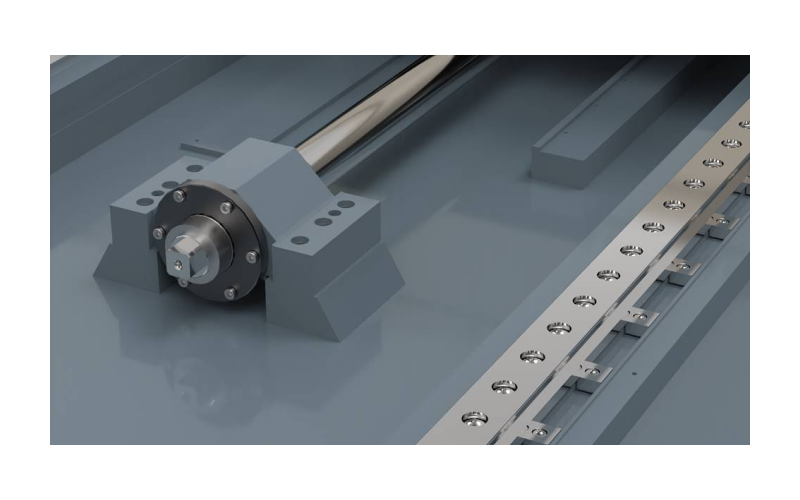

Конструкция оси Х
- Ось X использует ременную передачу для привода ШВП, вращения и привода рабочего стола.
- Создается предварительный натяг для повышения точности ШВП.

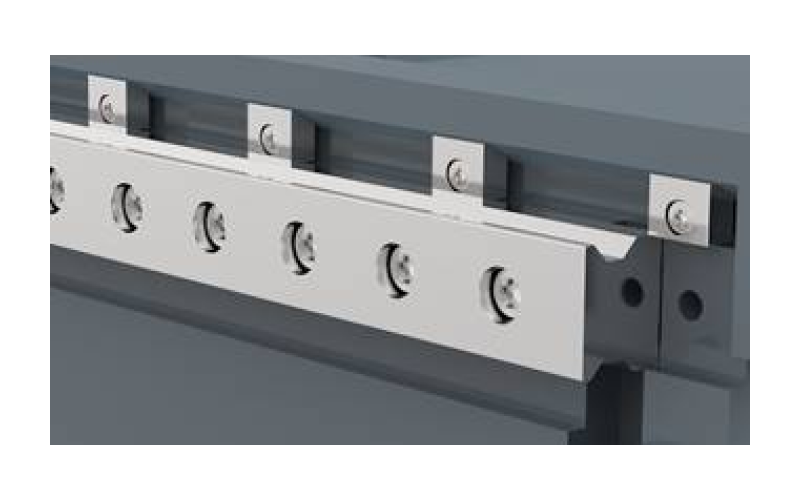

Конструкция оси Y
- Установлены 55 роликовые линейные направляющие, ступенчато расположенные с большим интервалом.
- Улучшенные показатели жесткости и стабильности при обработке.

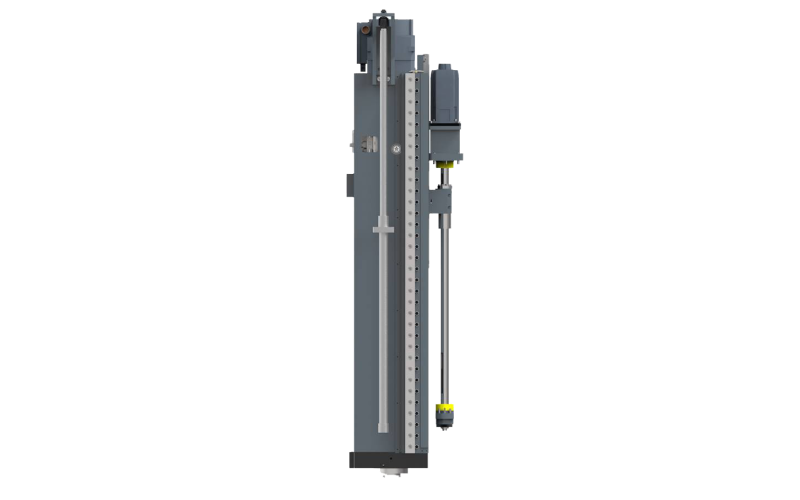

Конструкция оси Z
- Привод по оси Z изготавливается путем прямого соединения двигателя и ШВП.

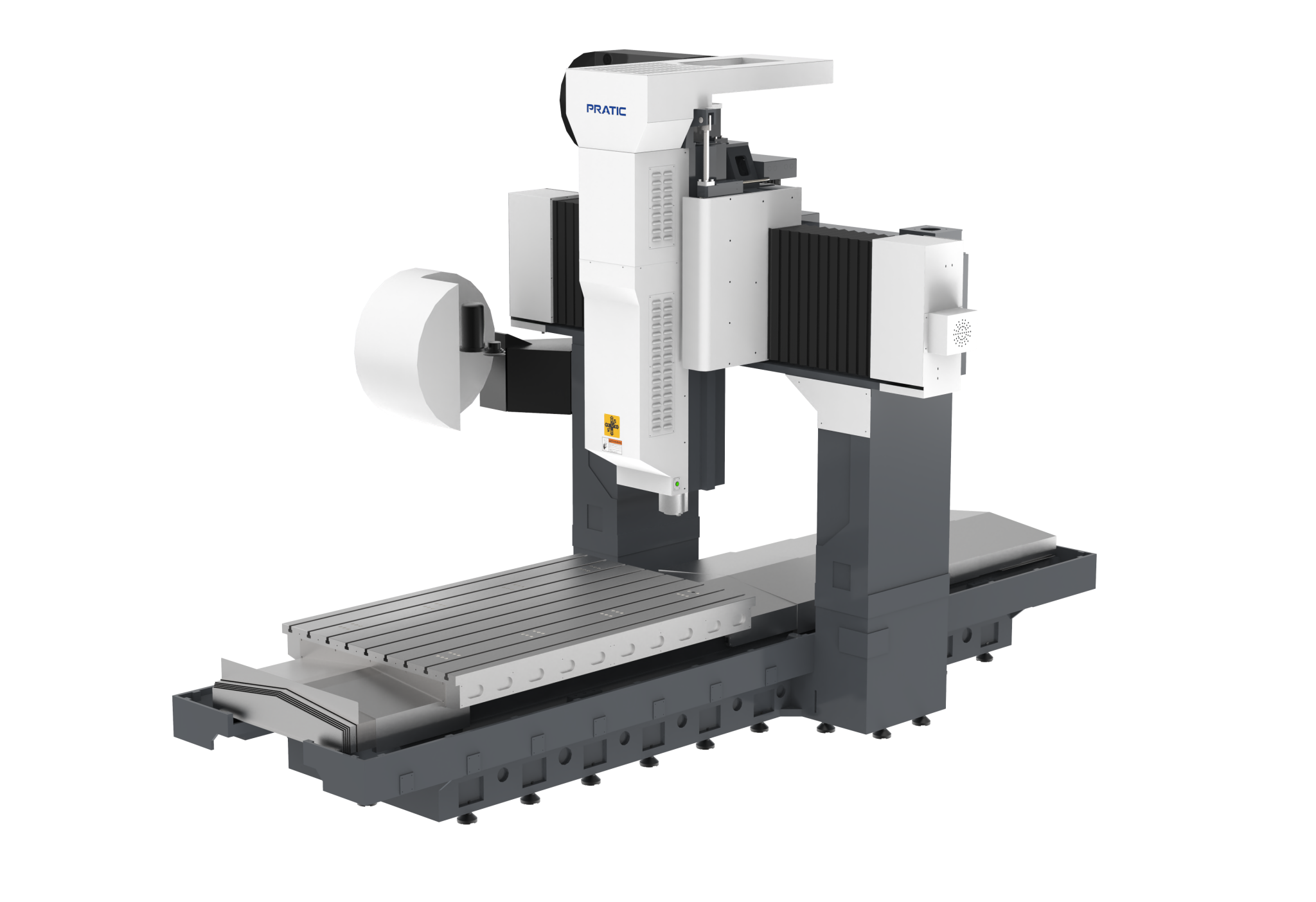

Надежная прочная станина
- Станина и рабочий стол изготовлены из высокопрочного чугуна с отливом в полимерном песке.
- Высокая устойчивость к вибрациям, точность обработки при высоких скоростях.

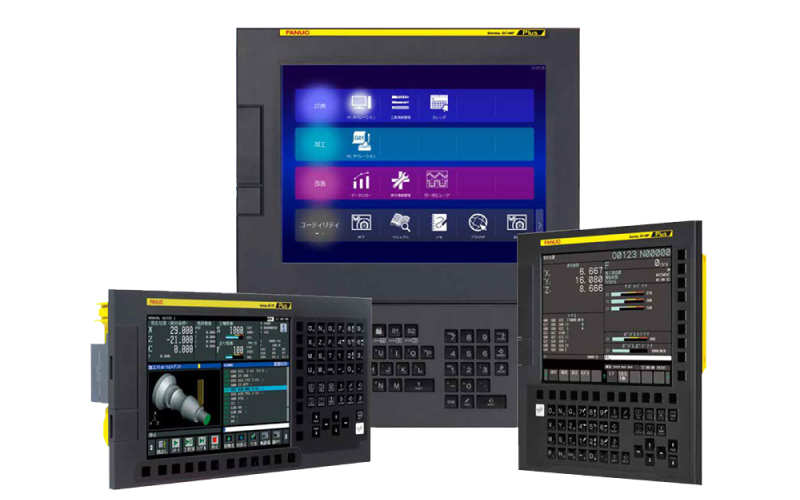

Система ЧПУ высшего класса
- Установлена система управления Fanuc с высокой стабильностью обработки.
- Встроены мощные функции и полная передача данных.
- Используется модульная и открытая архитектура с высокой масштабируемостью.
| PG-1614 | PG-2016 | PG-2518 | PG-3220 | |
| Рабочий ход | ||||
| Ось X, мм | 1600 | 2000 | 2500 | 3200 |
| Ось Y, мм | 1500 | 1650 | 1800 | 2000 |
| Ось Z, мм | 800 | 1000 | ||
| Расстояние от шпинделя до поверхности стола, мм | 150-950 | 250-1050 | 150-1150 | 260-1260 |
| Макс. высота заготовки, мм | 1030 | 1100 |
1300 |
|
| Расстояние между колоннами, мм | 1500 | 1660 | 1800 | 2000 |
| Шпиндель | ||||
| Тип |
Ременной |
|||
| Номинальная мощность, кВт | 15/18 | |||
| Крутящий момент, Нм | 143/236 | |||
| Макс. скорость, об/мин | 6000 | |||
| Конус | MAS 403 BT50 | |||
| Операционная система | FANUC | |||
| Скорость подачи | ||||
| Ускоренная подача по осям X/Y/Z, м/мин | 15/15/12 | |||
| Скорость резания по оси X/Y/Z, м/мин |
10/10/8 |
|||
|
Система смазки и охлаждения |
||||
| Система смазки | Автоматическая | |||
| Система охлаждения | Водяное | |||
| Точность позиционирования | ||||
| Точность позиционирования по оси X/Y/Z, мм | 0.016/0.014/0.01 | 0.02/0.015/0.01 | 0.025/0.018/0.01 | 0.03/0.02/0.012 |
| Точность повторного позиционирования по оси X/Y/Z, мм | 0.014/0.012/0.008 | 0.015/0.012/0.008 | 0.022/0.015/0.008 | 0.028/0.018/0.01 |
| Основные параметры | ||||
| Размер рабочего стола, мм | 1200х1700 | 1300х2000 | 1600х2500 | 1800х3000 |
| Макс. нагрузка, кг/м² | 2500 | 4000 | 6500 | 7000 |
| Т-образный паз (ширина / расстояние), мм | 7-22/170 | 9-22/180 | 9-22/180 | |
| Давление воздуха, кг/см² | 6 | |||
| Габариты, мм | 6800х2600х1900 | 6800х3000х2000 | 7300х3200х2100 | 8600х3400х2100 |
| Масса, кг | 13500 | 19000 | 21000 | 23000 |
Стандартная комплектация
- Система ЧПУ Fanuc.
- Высокопрочная литая станина и рабочий стол из чугуна.
- Ременной шпиндель MAS 403 BT50.
- Система автоматической подачи смазки.
- Система водяного охлаждения.
